1.本实用新型公开一种门铃，尤其是涉及一种智能门铃的灯光变化提醒装置。


背景技术：

2.门铃顾名思义就是用于提醒用的，并且一般声音比较大，由此现有技术中出现了灯光提醒，通过灯光照射来提醒使用者。
3.现有技术中一般通过改变灯光颜色来提醒的，但是在使用者背对门铃或者外卖来临使用者却在观看电视的时候，以此容易疏忽，而且在使用者注意力集中在电视的时候，以此更容易没有注意到手机也就更容易忽略，以及聋哑人在听不见声音的时候，就会安装灯光的，因此现有技术一般通过电控达到改变灯光强度的效果或者闪烁。
4.根据上述问题本技术提出另一种解决该技术问题的技术方案。


技术实现要素：

5.本实用新型的目的是为了解决上述的问题而提供一种智能门铃的灯光变化提醒装置。
6.为实现上述目的，本实用新型提供了如下技术方案：一种智能门铃的灯光变化提醒装置，包括外壳体、内壳体、按键以及提示灯，所述按键与外壳体滑动连接，所述按键位于嵌入外壳体内的外侧上设有套件，所述按键上设有驱动套件转动的驱动组件，所述提示灯外设有用于降低提示灯灯光强度的有色挡片，所述套件上卡接有用于改变有色挡片位置的调节组件。
7.通过采用上述技术方案，外壳体位于门外，以此按键也处于门外，并且在外卖配送等人员在门外时可以直接将按键按压，且使得按键控制驱动组件并且将套件带动转动，且同时使得套件将调节组件驱动控制有色挡片移动，使得有色挡片取消对提示灯的阻挡，以此按键按压时提示灯亮起，并且脱落有色挡片阻挡后灯光亮度较强直接照射在屋内，并且屋内的墙壁或者是底板会反光以此，可以让屋内的人员看到，并且不易疏忽，且也避免了通过声音提示过大且影响使用者或者比较吵的情况出现，并且若是聋哑人也更好的使用发现。
8.作为优选，所述驱动组件包括设置在按键上的推动块，所述套件上设有容纳推动块移动且推动套件移动的凹槽，所述凹槽为倾斜式的环形设置，所述推动块与凹槽接触的面为弧形面。
9.通过采用上述技术方案，按键按压下移的时候就会带动推动块下移且沿凹槽将套件推动转动，以此即可使得套件带动调节组件将有色挡片控制关闭或者开合。
10.作为优选，所述调节组件包括与套件连接的转动盘，所述有色挡片上设有嵌入转动盘的凸块，所述转动盘上设有容纳凸块嵌入且推动凸块移动的弧形槽，所述有色挡片的一侧上滑动连接有支撑盘。
11.通过采用上述技术方案，通过套件转动的时候就会带动转动盘转动，并且使得弧
形槽转动将凸块推动带动有色挡片移动，且取消对提示灯的遮挡，以此保证提示灯的强光可以照射，不会被有色挡片给综合了，且支撑盘起到支撑并且夹持有色挡片，避免有色挡片掉落的情况出现。
12.作为优选，所述有色挡片上设有嵌入支撑盘的凸棱，所述支撑盘上也设有引导有色挡片移动路径的引导槽。
13.通过采用上述技术方案，通过有色挡片被凹槽推动凸块带动的时候，有色挡片移动且也会同时带动凸棱移动，并且使得凸棱沿引导槽上移动，避免移动出现错位偏差的情况。
14.作为优选，所述按键底部设有用于推动按键复位的弹簧。
15.通过采用上述技术方案，通过弹簧可以在按键按压后自动将按键推动复位，且复位的时候也可以带动套件继续转动，并且再次将有色挡片打开，以此按压以此保证有色挡片打开程度为最大。
16.作为优选，所述按键底部设有抵押件，所述弹簧套设在抵押件外侧，所述弹簧底部设有触点开关。
17.通过采用上述技术方案，通过按键按压的过程中会同时将底部的抵押件推动且与触点开关接触，并且将提示灯打开，在有色挡片打开的时候提示灯也是亮的。
18.作为优选，所述套件与外壳体滑动连接且可与转动盘分离。
19.通过采用上述技术方案，通过外将套件推动即可使得套件与转动盘分离此时再将按键按压，可以打开提示灯但是不会使得有色挡片打开，并且保持关闭，以此在不需要灯光过亮的时候，就可以以此操作，避免提示灯灯光过亮的情况出现。
20.与现有技术相比，本实用新型的有益效果是：
21.通过将此装置安装，后若是怕自己未注意，可以将套件与转动盘连接，此时若是门外有人将按键按压，即可直接将套件带动转动，并且将转动盘带动转动，使得转动盘推动凸块且带动有色挡片移动，以此将提示灯打开，且保证提示灯亮起的时候灯光亮度较强，以此照射在室内且灯光较亮使得使用者比较容易注意到，避免使用者注意力不在手机或者门上的时候灯光太暗疏忽了，其次通过套件可以移动，使得使用者可以起到切换灯光强度的效果，在做事或者观看其他事物容易疏忽的时候，切换强度角度避免出现疏忽，且在家里人都在并容易注意的时候，或者聋哑人自己在的时候可以将灯光调节较大，且使得聋哑人容易发现，其次若是家人有在的时候可以将有色挡片关闭降低灯光强度，也可以将套件移动，使得套件与转动盘分离，且避免按键按压的时候转动盘转动，以此避免有色挡片移动，保证有色挡片将提示灯阻挡，以此通过有色挡片来达到灯光变化的效果，并且无需声音提示。
附图说明

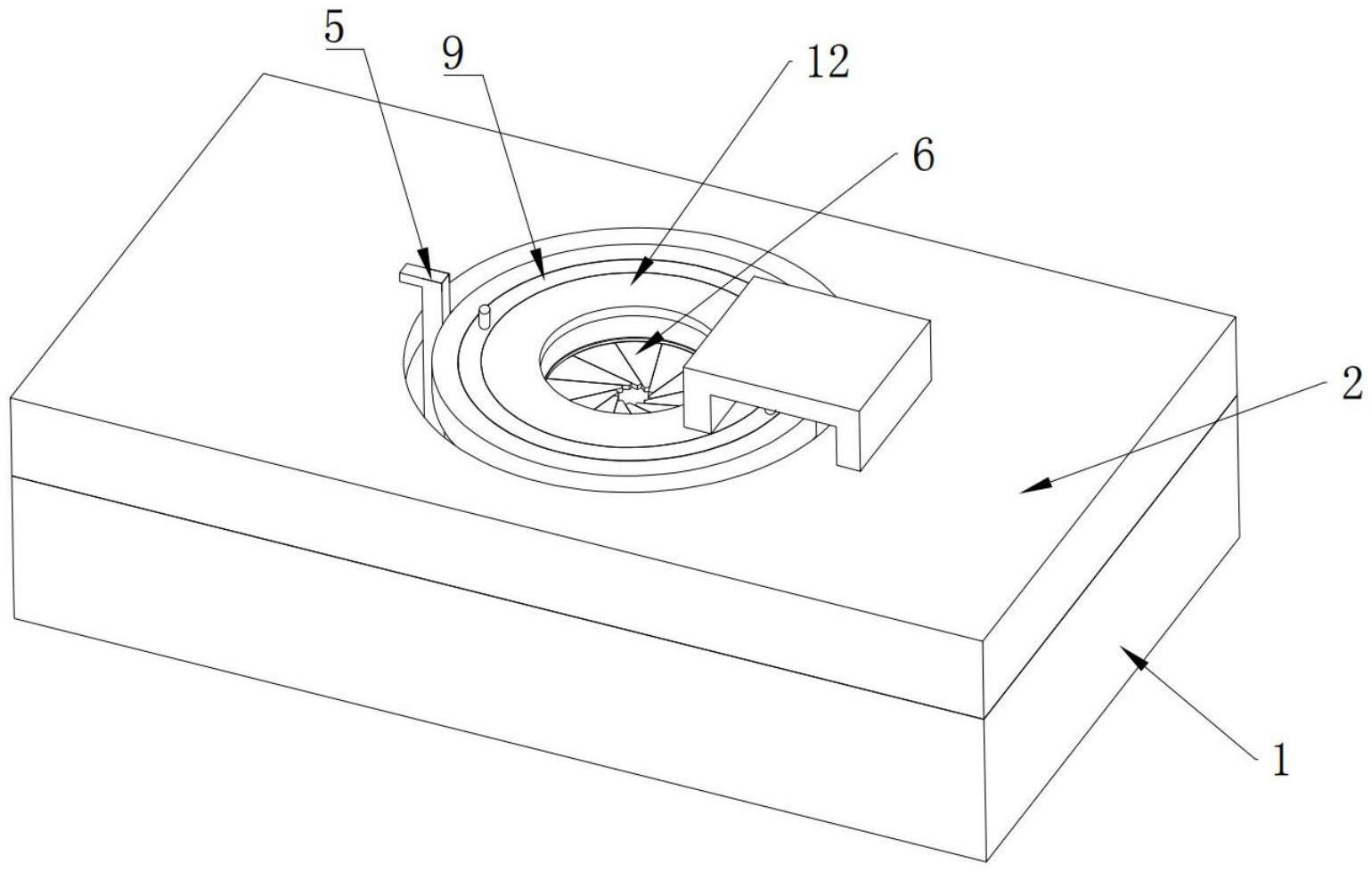

22.图1为一种智能门铃的灯光变化提醒装置的结构示意图一；
23.图2为一种智能门铃的灯光变化提醒装置的结构示意图二；
24.图3为一种智能门铃的灯光变化提醒装置的内部结构示意图；
25.图4为一种智能门铃的灯光变化提醒装置调节组件的结构示意图；
26.图5为一种智能门铃的灯光变化提醒装置的爆炸图；
27.图6为图4在a处的局部放大图；
28.图7为一种智能门铃的灯光变化提醒装置的爆炸图二。
29.附图标记：1、外壳体；2、内壳体；3、按键；4、提示灯；5、套件；6、有色挡片；7、推动块；8、凹槽；9、转动盘；10、凸块；11、弧形槽；12、支撑盘；13、凸棱；14、引导槽；15、弹簧；16、抵押件；17、触点开关。
具体实施方式
30.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
31.一种智能门铃的灯光变化提醒装置，如图1-图7所示，包括外壳体1、内壳体2、按键3以及提示灯4，按键3与外壳体1滑动连接，按键3位于嵌入外壳体1内的外侧上设有套件5，正常的状态下，通过按键3按压即可使得提示灯4亮起，而需要提示灯4亮度较强的时候，可以先将套件5与外壳体1滑动连接且可与转动盘9分离，套件5穿出内壳体2的一端向外拉动，且保证套件5嵌入到转动盘9上，且套件5与转动盘9上设有若干个相互嵌合的块，驱动组件包括设置在按键3上的推动块7，套件5上设有容纳推动块7移动且推动套件5移动的凹槽8，凹槽8为倾斜式的环形设置，推动块7与凹槽8接触的面为弧形面，以此设置下通过将按键3按压，即可使得按键3下移且将同时将推动块7带动下移，而因为按键3只能移动，但是不能转动，由此在按键3下移的过程中，推动块7与套件5上的凹槽8贴合，且下移的时候推动块7会沿凹槽8的内壁下移，并且推动套件5转动，因为套件5无法移动，且在推动的时候套件5即可转动，提示灯4外设有用于降低提示灯4灯光强度的有色挡片6，套件5上卡接有用于改变有色挡片6位置的调节组件，并且驱动调节组件，使得调节组件带动有色挡片6使得有色单板移动，取消对提示灯4的遮挡，且正常的状态下有色挡片6就处于提示灯4上端且遮挡提示灯4。且推动块7为弧面，且凹槽8弧形的倾斜设置下，就会使得套件5更好的移动，避免按键3下压的时候出现卡死的情况。
32.调节组件包括与套件5连接的转动盘9，有色挡片6上设有嵌入转动盘9的凸块10，转动盘9上设有容纳凸块10嵌入且推动凸块10移动的弧形槽11，其次在套件5上的块嵌入到转动盘9后，在套件5转动的时候就会将转动盘9带动转动，同时因为有色挡片6上的凸块10嵌入到转动盘9内，且在转动盘9转动的时候因为凸块10嵌入的弧形槽11，内壁弧面，且在转动的时候弧形槽11同时转动，以此弧面越来越高，就会加工凸块10推动移动，而凸块10移动的时候就会同时将有色挡片6带动移动且使得有色挡片6达到开合的效果，且取消对提示灯4的遮挡，使得提示灯4灯光可以直接照射出来，避免被有色挡片6综合了，以此在门外有人按时，提示灯4的灯光直接照射到室内，且光线强度较大，可以更好的提示里面的使用者，有色挡片6的一侧上滑动连接有支撑盘12，有色挡片6上设有嵌入支撑盘12的凸棱13，支撑盘12上也设有引导有色挡片6移动路径的引导槽14，而支撑盘12则起到支撑有色挡片6的效
果，并且有色挡片6靠近支撑盘12的一面上的凸棱13嵌入到引导槽14内，且在有色挡片6移动的时候凸棱13只能在引导槽14内移动，保证了有色挡片6的移动路径，避免被弧形槽11推动移动的时候出现错位的情况，导致结构故障无法进行。
33.其次在家庭成员都在且都比较注意站立位置不易疏忽门的时候，此时可以将内壳体2上套件5向外侧按压，且使得套件5移动且与转动盘9分离，此时若是按键3再次按压或者什么就直接带动套件5空转，不会对转动盘9带动，且转动盘9也可以反转在打开后，在内壳体2上可以直接将转动盘9反转复位，重新将有色挡片6复位，且重新关闭，以此在下次有配送或者外卖等人员需要提醒的时候依旧再次将按键3按压即可使得提示灯4关闭，且内壳体2上也设有可以关闭提示灯4的开关，以此在开门后，只需要按下开关重新即可关闭提示灯4。
34.按键3底部设有用于推动按键3复位的弹簧15，其次在按键3按压的时候就会将弹簧15挤压，且使得弹簧15形变的同时，按键3底部设有抵押件16，抵押件16也会同时移动并且下移，弹簧15套设在抵押件16外侧，弹簧15底部设有触点开关17，以此就不会阻碍抵押件16的移动，且保证抵押件16与触点开关17接触，并且将提示灯4打开，最后取消按压后，按键3会被弹簧15推动复位，并且按键3上以此也会再次使得推动块7带动套件5转动一下，以此按压一次按键3往复就可以使得有色挡片6完全打开。
35.工作原理；
36.通过按键3按压且下移带动推动块7下移并且将弹簧15压缩，同时使得抵押件16将触点开关17打开，且使得提示灯4打开，并且在推动块7下移的时候，会直接沿倾斜设置凹槽8的内壁下移，并且将套件5推动使得套件5转动的效果，其次在套件5转动后即可直接将转动盘9带动转动，并且转动盘9通过弧形槽11将凸块10推动移动，使得凸块10移动后将有色挡片6直接带动移动，而有色挡片6移动的时候将凸棱13带动沿支撑盘12上的引导槽14移动，以此避免出现错位的情况，以此有色挡片6取消对提示灯4进行遮挡，此时灯光可以直接照射，且避免提示灯4的灯光被有色挡片6综合了，其次在使用者去开门后，可以通过内壳体2上的开关将提示灯4关闭，且在将转动盘9转动，使得有色挡片6关闭，若是家庭内人员都在，并且都在活动容易注意到门上的提示灯4时，此时可以将内壳体2上的套件5按压，使得套件5远离转动盘9，并取得带动转动盘9转动，此时按键3被按压就不会将有色挡片6打开，避免提示灯4灯光过亮，突然照射人脸上导致惊吓的情况。
37.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
38.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
