1.本实用新型涉及电子防盗器领域，具体涉及一种居家电子防盗器。


背景技术：

2.随着科学技术的进步，生产力水平的不断发展，人们的生活方式也越来向着智能化便捷化的方向发展，家庭安全防盗便是人们生活中密切相关的问题，居家防盗器也就是家用防盗器，而家用防盗器基于蓝牙通信的手机电子防盗器，这种技术主要使用蓝牙通信与手机进行匹配连接，使其通过防盗器可将室内的情况实时发送查看，且通过蜂鸣器可以在一定程度上有效的阻吓非法入侵者从而保护人身与财产安全。
3.现有的防盗器通常结合摄像头、光传感器与蜂鸣器实现可监测室内的状况，但现有的防盗器中，防盗器仅通过摄像头和光传感器进行控制报警作用，摄像头和光传感器易产生延迟，从而容易出现误报或漏报的现象，不利于适用在不同工作环境中的使用，使防盗器的防盗警报效果不佳，且现有的防盗装置大多结构复杂，隐蔽性差不但影响室内美观，还易被偷盗人员发现破坏，失去警报作用。


技术实现要素：

4.本实用新型的目的是解决以上缺陷，提供一种居家电子防盗器，以解决上述背景技术中防盗器防盗效果简易，不易适用于不同的工作环境中和防盗器的结构复杂的技术问题。
5.本实用新型的目的是通过以下方式实现的：
6.一种居家电子防盗器，包括壳体、警报组件和控制组件，警报组件和控制组件均安装于壳体的内部，所述壳体的一端设有壳盖，控制组件包括控制器、控制开关、声控传感器和光传感器，控制器通过安装支架与壳体的内壁连接，安装支架的底部设有与控制器电性连接的锂电池，安装支架的表面设有若干连接柱，连接柱的一端连接有安装板，警报组件包括蜂鸣器、红外测温仪器和可录像的摄像探头，摄像探头安装于安装板的中部。
7.上述说明中进一步的，所述壳体的顶部设有安装槽口，壳盖通过卡扣与安装槽口配对扣合安装，壳盖的中部设有用于配对摄像探头的通孔，通孔的侧面设有与蜂鸣器配对的蜂鸣孔，控制开关设置于壳盖的表面，壳盖通过卡扣与安装槽口配对安装，结构简单方便安装。
8.上述说明中进一步的，所述安装板的边沿设有若干与连接柱连接的安装孔，蜂鸣器安装于安装板的表面，蜂鸣器设置有两个，且对称设置于摄像探头的两侧，通过设置蜂鸣器与控制器电性连接，使用蜂鸣器的警笛鸣响对其盗窃人员起到震慑效果，且与控制器的进行连接，达到设定的蜂鸣时间可进行报警。
9.上述说明中进一步的，所述声控传感器安装于控制器的表面，光电传感器设置于壳盖的表面，声控传感器和光传感器均与控制器电性连接，通过设置的声控传感器当检测到盗窃人员的在室内发出破坏声响时，向控制器传输信号，通过控制器转换信号控制蜂鸣
器进行蜂鸣和摄像探头的录像功能。
10.上述说明中进一步的，所述壳体的外表面设有与外部导通的接线孔和若干散热口，锂电池的充电接口通过接线孔与外部的电源连接。
11.上述说明中进一步的，所述红外测温仪器设置于安装板的表面，壳盖的表面设有用于配对红外测温仪的检测孔，红外测量仪器与控制器进行电性连接，通过设置的红外测量仪器有利于检测防盗器外围的温度，当盗窃人员进入时，红外测量仪器检测到人体的温度范围值时，使其发送信号至控制器，通过控制器的接收转换后驱动摄像探头和蜂鸣器工作，进一步增强防盗警报的效果。
12.本实用新型的有益效果：本实用中，使用防盗器时，盗窃人员从光传感器之前走过时，光传感器检测到光照强度的变化，结合设置的红外测温仪器检测人体温度，使得控制器对蜂鸣器发送警报命令，此时蜂鸣器发出警报鸣笛声，有利于防止光传感器的误报和漏报，同时当盗窃者进入室内后，摄像探头可以清楚的拍摄到盗窃者及周围环境，通过控制器可以对摄像探头拍摄到的视频信息进行采集和转换，并将视频信息进行存储，方便户主回来以后将数据调取，进一步方便找出盗窃者，当盗窃人员有意避开光传感器和摄像探头的检测范围进入室内盗窃破坏时，破坏发出的声音通过设置的声控传感器接收后传递至控制器，使控制器对蜂鸣器发送警报命令，蜂鸣器发出警报鸣笛，进一步增强防盗器的使用效果。
附图说明
13.图1为本实用新型一种居家电子防盗器的立体图；

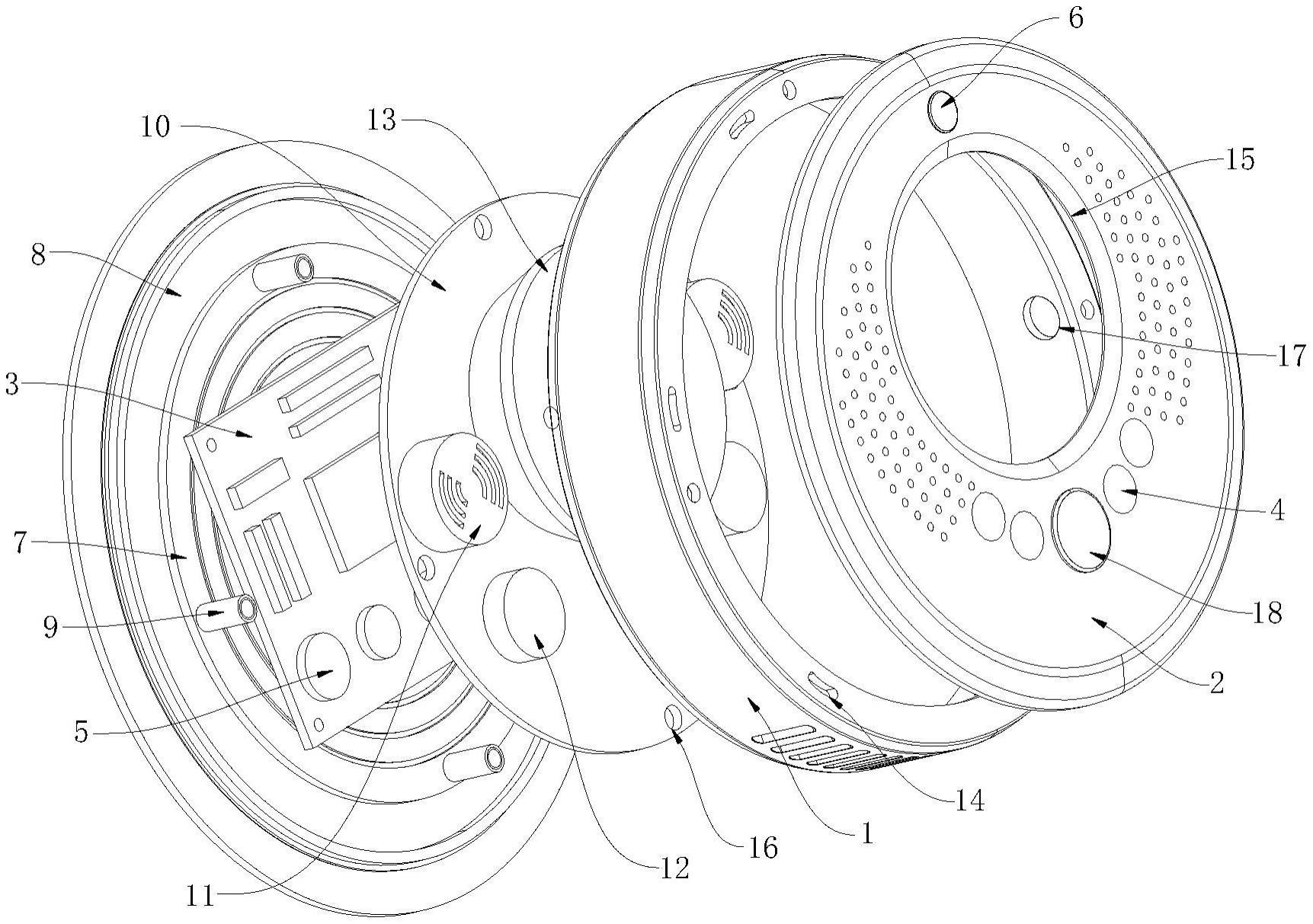

14.图2为本实用新型一种居家电子防盗器的爆炸图；
15.图3为本实用新型一种居家电子防盗器的主视图；
16.图中附图标记分别为：1-壳体，2-壳盖，3-控制器，4-控制开关，5-声控传感器，6-光传感器，7-安装支架，8-锂电池，9-连接柱，10-安装板，11-蜂鸣器，12-红外测温仪器，13-摄像探头，14-安装槽口，15-通孔，16-安装孔，17-接线孔，18-检测孔。
具体实施方式
17.下面结合附图与具体实施方式对本实用新型作进一步详细描述。
18.本实施例，参照图1-图3，其具体实施的一种居家电子防盗器，包括壳体1、警报组件和控制组件，警报组件和控制组件均安装于壳体1的内部，所述壳体1的一端设有壳盖2，控制组件包括控制器3、控制开关4、声控传感器5和光传感器6，控制器3通过安装支架7与壳体1的内壁连接，安装支架7的底部设有与控制器3电性连接的锂电池8，安装支架7的表面设有若干连接柱9，连接柱9的一端连接有安装板10，警报组件包括蜂鸣器11、红外测温仪器12和可录像的摄像探头13，摄像探头13安装于安装板10的中部。
19.壳体1的顶部设有安装槽口14，壳盖2通过卡扣与安装槽口14配对扣合安装，壳盖2的中部设有用于配对摄像探头13的通孔15，通孔15的侧面设有与蜂鸣器11配对的蜂鸣孔，控制开关4设置于壳盖2的表面，壳盖2通过卡扣与安装槽口14配对安装，结构简单方便安装。壳体1的外表面设有与外部导通的接线孔17和若干散热口，锂电池8的充电接口通过接线孔17与外部的电源连接。
20.安装板10的边沿设有若干与连接柱9连接的安装孔16，蜂鸣器11安装于安装板10的表面，蜂鸣器11设置有两个，且对称设置于摄像探头13的两侧，通过设置蜂鸣器11与控制器3电性连接，使用蜂鸣器11的警笛鸣响对其盗窃人员起到震慑效果，且与控制器3的进行连接，达到设定的蜂鸣时间可进行报警。声控传感器5安装于控制器3的表面，光电传感器设置于壳盖2的表面，声控传感器5和光传感器6均与控制器3电性连接，通过设置的声控传感器5当检测到盗窃人员的在室内发出破坏声响时，向控制器3传输信号，通过控制器3转换信号控制蜂鸣器11进行蜂鸣和摄像探头13的录像。
21.红外测温仪器12设置于安装板10的表面，壳盖2的表面设有用于配对红外测温仪的检测孔18，红外测量仪器与控制器3进行电性连接，通过设置的红外测量仪器有利于检测防盗器外围的温度，当盗窃人员进入时，红外测量仪器检测到人体的温度范围值时，使其发送信号至控制器3，通过控制器3的接收转换后驱动摄像探头13和蜂鸣器11工作，进一步增强防盗警报的效果。
22.本实用中的具体使用原理为，使用防盗器时，盗窃人员从光传感器6之前走过时，光传感器6检测到光照强度的变化，结合设置的红外测温仪器12检测人体温度，使得控制器3对蜂鸣器11发送警报命令，此时蜂鸣器11发出警报鸣笛声，有利于防止光传感器6的误报和漏报，同时当盗窃者进入室内后，摄像探头13可以清楚的拍摄到盗窃者及周围环境，本实用中的控制器3的内部设有与摄像探头13电性连接的视频存储模块和采集模块，通过控制器3可以对摄像探头13拍摄到的视频信息进行采集和转换，并将视频信息进行存储，方便户主回来以后将数据调取，进一步方便找出盗窃者。
23.当盗窃人员有意避开光传感器6和摄像探头13的检测范围进入室内盗窃破坏时，破坏发出的声音通过设置的声控传感器5接收后传递至控制器3，使控制器3对蜂鸣器11发送警报命令，蜂鸣器11发出警报鸣笛，进一步增强防盗器的使用效果。
24.以上所述，仅是本实用新型较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型以较佳实施例公开如上，然而并非用以限定本实用新型，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当利用上述揭示的技术内容作出些许变更或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案内容，依据本实用新型技术是指对以上实施例所作的任何简单修改、等同变化与修饰，均属于本实用新型技术方案的范围内。
