1.本技术涉及智能监控领域，特别涉及一种燃气型火灾探测器的检测设备。


背景技术：

2.火灾探测器是消防火灾自动报警系统中，对现场进行探查，发现火灾的设备。火灾探测器是系统的"感觉器官"，它的作用是监视环境中有没有火灾的发生。一旦有了火情，就将火灾的特征物理量，如温度、烟雾、气体和辐射光强等转换成电信号，并立即动作向火灾报警控制器发送报警信号。
3.公开号为“cn210836517u”提供的一种燃气型火灾探测器的检测装置。所述装置包括：检测模块，用于检测燃气型火灾探测器的功能是否出现异常；定位模块，用于对燃气型火灾探测器的位置进行定位；记录模块，用于记录检测模块的测试结果和定位模块的定位数据。本实用新型通过对火灾探测器进行定位并针对燃气进行燃气模拟测试，解决了现有技术中不能真实有效的对燃气型火灾探测器进行功能检测的技术问题，实现了通过真实有效的检测燃气型火灾探测器，从而预防因火灾探测器失效而引发的安全问题的技术效果。
4.火灾探测器在投入市场前，都需要进行性能检测，但是在检测时就需要有烟气，在检测结束后，这些烟气就直接排放到空气中，烟气中的有害气体会对空气造成污染，同时容易被周围的工作人员吸入体内，从而会对工作人员的身体造成损伤。


技术实现要素：

5.本技术的目的在于提供一种燃气型火灾探测器的检测设备，对空气进行净化，能够防止烟气中的有害气体对空气造成污染，同时能够防止被工作人员吸收。
6.为实现上述目的，本技术一方面提供一种燃气型火灾探测器的检测设备，至少包括烟雾储存箱、检测机构与净化炉，所述检测机构至少包括检测箱，所述检测箱固定安装于烟雾储存箱顶部；所述检测箱顶部开设有放置孔，所述检测箱内壁位于放置孔开设处铰接有两个半圆挡板，两个所述半圆挡板分别设置有第一运行状态与第二运行状态，所述第一运行状态为关闭状态，所述第二运行状态为开放状态；所述检测箱一侧开设有出气孔，所述检测箱内部位于出气孔开设处安装有连接机构，所述连接机构一侧安装有防漏塞，所述防漏塞也分别设置有第一运行状态与第二运行状态，当所述半圆挡板处与第一运行状态时所述防漏塞处于第二运行状态，当所述半圆挡板处与第二运行状态时所述防漏塞处于第一运行状态。
7.优选的，所述连接机构包括第一固定架，所述第一固定架固定安装于检测箱内壁，所述第一固定架内部开设有第一凹槽；所述第一凹槽内壁固定安装有第一导杆，所述第一导杆外壁套设有第一滑块，所述第一滑块顶部固定安装有第二固定架。
8.优选的，所述第二固定架一侧开设有第二凹槽，所述第二凹槽内壁固定安装有第二导杆，所述第二导杆外壁套设有第二滑块，所述第二滑块一侧固定安装有第一转动座；所述第一转动座内部转动安装有连杆，所述连杆远离第一转动座一端转动连接有第二转动
座，所述第二转动座固定安装于一个半圆挡板底部。
9.优选的，所述防漏塞固定安装于第二固定架一侧。
10.优选的，所述检测机构还包括圆形槽，所述圆形槽开设于所述烟雾储存箱顶部内壁；所述烟雾储存箱顶部位于所述圆形槽开设处开设有通气孔，所述通气孔周向设置。
11.优选的，所述圆形槽内壁固定安装有十字支架，所述十字支架一侧固定安装有伺服电机；所述伺服电机的输出轴端固定连接有镂空圆板，所述镂空圆板顶部与所述圆形槽内壁贴合设置。
12.优选的，所述烟雾储存箱一侧固定安装有烟雾发生器，所述烟雾发生器一侧固定连通有第一导管；所述第一导管远离烟雾发生器一端与烟雾储存箱之间固定连通。
13.优选的，所述检测箱一侧固定连通有第二导管；所述第二导管远离检测箱一端与所述净化炉之间固定连通。
14.与现有技术相比，本实用的有益效果是：
15.1.通过净化炉与连接机构中的各部件相互配合，能够对烟气中的有害气体进行过滤净化，能够避免排出的烟气对空气造成污染，同时能够避免附近的工作人员将有害气体吸入体内，能够对工作人员进行防护；
16.2.通过检测机构中的各部件相互配合，能够控制烟气上升的速度与流量，从而能够在不同烟量下对探测器的性能进行检测，能够提高检测的精准度。
附图说明
17.为了更清楚地说明本技术实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本技术的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

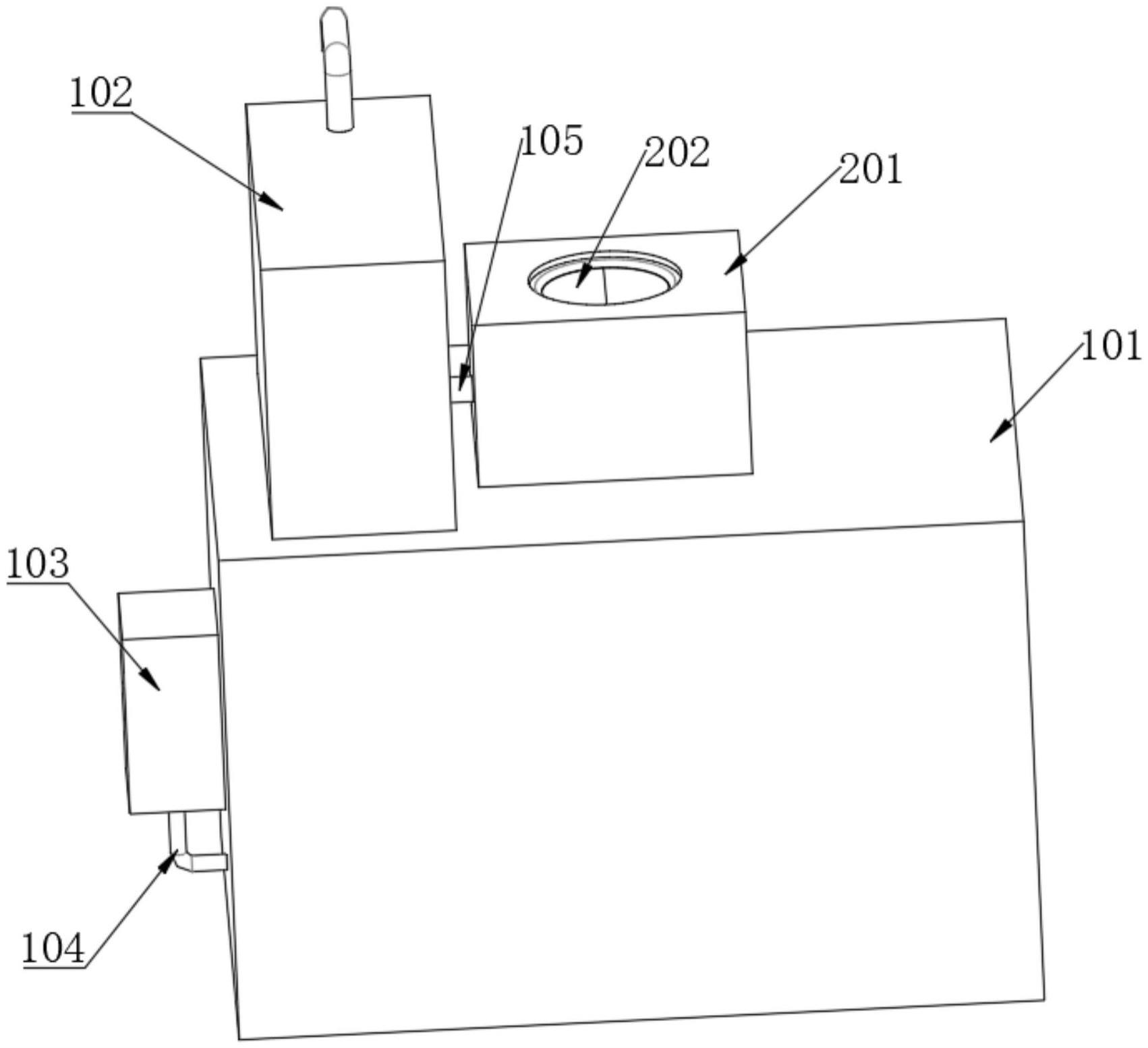

18.图1是本技术提供的一种实施方式中的立体结构示意图；
19.图2是本技术提供的一种实施方式中的第一局部剖面立体结构示意图；
20.图3是本技术提供的一种实施方式中的第二局部剖面立体结构示意图；
21.图4是本技术提供的一种实施方式中的第三局部剖面立体结构示意图；
22.图5是本技术提供的一种实施方式中的局部立体结构示意图。
23.图中：101、烟雾储存箱；102、净化炉；103、烟雾发生器；104、第一导管；105、第二导管；200、检测机构；201、检测箱；202、半圆挡板；203、十字支架；204、伺服电机；205、镂空圆板；206、防漏塞；300、连接机构；301、第一固定架；302、第一导杆；303、第一滑块；304、第二固定架；305、第二导杆；306、第二滑块；307、连杆。
具体实施方式
24.为使本技术的目的、技术方案和优点更加清楚，下面将结合附图对本技术实施方式作进一步地详细描述。本技术使用的例如“上”、“上方”、“下”、“下方”、“第一端”、“第二端”、“一端”、“另一端”等表示空间相对位置的术语是出于便于说明的目的来描述如附图中所示的一个单元或特征相对于另一个单元或特征的关系。空间相对位置的术语可以旨在包括设备在使用或工作中除了图中所示方位以外的不同方位。例如，如果将图中的设备翻转，
则被描述为位于其他单元或特征“下方”或“之下”的单元将位于其他单元或特征“上方”。因此，示例性术语“下方”可以囊括上方和下方这两种方位。设备可以以其他方式被定向(旋转90度或其他朝向)，并相应地解释本文使用的与空间相关的描述语。
25.此外，术语“安装”、“设置”、“设有”、“连接”、“滑动连接”、“固定”、“套接”应做广义理解。例如，“连接”可以是固定连接，可拆卸连接，或整体式构造；可以是机械连接，或电连接；可以是直接相连，或者是通过中间媒介间接相连，又或者是两个装置、元件或组成部分之间内部的连通。对于本领域普通技术人员而言，可以根据具体情况理解上述术语在本技术中的具体含义。
26.公开号为“cn210836517u”提供的一种燃气型火灾探测器的检测装置。所述装置包括：检测模块，用于检测燃气型火灾探测器的功能是否出现异常；定位模块，用于对燃气型火灾探测器的位置进行定位；记录模块，用于记录检测模块的测试结果和定位模块的定位数据。本实用新型通过对火灾探测器进行定位并针对燃气进行燃气模拟测试，解决了现有技术中不能真实有效的对燃气型火灾探测器进行功能检测的技术问题，实现了通过真实有效的检测燃气型火灾探测器，从而预防因火灾探测器失效而引发的安全问题的技术效果。
27.火灾探测器在投入市场前，都需要进行性能检测，但是在检测时就需要有烟气，在检测结束后，这些烟气就直接排放到空气中，烟气中的有害气体会对空气造成污染，同时容易被周围的工作人员吸入体内，从而会对工作人员的身体造成损伤。
28.为了解决上述的问题，因此急需一种燃气型火灾探测器的检测设备，对空气进行净化，能够防止烟气中的有害气体对空气造成污染，同时能够防止被工作人员吸收。
29.下面将结合附图，对本技术实施方式中的技术方案进行清楚、完整地描述。显然，本技术所描述的实施方式仅仅是本技术一部分实施方式，而不是全部的实施方式。基于本技术中的实施方式，本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施方式，都属于本技术保护的范围。
30.请参阅图1-5，本实用提供一种技术方案：
31.实施例一：
32.一种燃气型火灾探测器的检测设备，至少包括烟雾储存箱101、检测机构200与净化炉102，检测机构200至少包括检测箱201，检测箱201固定安装于烟雾储存箱101顶部，通过烟雾储存箱101能够对烟气进行储存，通过净化炉102能够对检测产生的烟气进行净化过滤；
33.检测箱201顶部开设有放置孔，检测箱201内壁位于放置孔开设处铰接有两个半圆挡板202，两个半圆挡板202分别设置有第一运行状态与第二运行状态，第一运行状态为关闭状态，第二运行状态为开放状态；检测箱201一侧开设有出气孔，检测箱201内部位于出气孔开设处安装有连接机构300，连接机构300一侧安装有防漏塞206，防漏塞206也分别设置有第一运行状态与第二运行状态，当半圆挡板202处与第一运行状态时防漏塞206处于第二运行状态，当半圆挡板202处与第二运行状态时防漏塞206处于第一运行状态；
34.检测机构200还包括圆形槽，圆形槽开设于烟雾储存箱101顶部内壁；烟雾储存箱101顶部位于圆形槽开设处开设有通气孔，通气孔周向设置，圆形槽内壁固定安装有十字支架203，十字支架203一侧固定安装有伺服电机204；伺服电机204的输出轴端固定连接有镂空圆板205，镂空圆板205顶部与圆形槽内壁贴合设置，启动伺服电机204，伺服电机204能够
带动镂空圆板205转动，从而能够控制镂空圆板205上的孔与通气孔重合或者错开，从而能够对烟气上升的速度与流量进行调节；
35.烟雾储存箱101一侧固定安装有烟雾发生器103，烟雾发生器103一侧固定连通有第一导管104，第一导管104远离烟雾发生器103一端与烟雾储存箱101之间固定连通，检测箱201一侧固定连通有第二导管105；第二导管105远离检测箱201一端与净化炉102之间固定连通，通过烟雾发生器103能够产生烟气，烟气通过第一导管104进入烟雾储存箱101，检测结束后，检测箱201内的烟气会通过第二导管105进入净化炉102。
36.实施例二：
37.在实施例一的基础上，本实施例对实施例一中的连接机构300进行叙述，连接机构300包括第一固定架301，第一固定架301固定安装于检测箱201内壁，第一固定架301内部开设有第一凹槽；第一凹槽内壁固定安装有第一导杆302，第一导杆302外壁套设有第一滑块303，第一滑块303顶部固定安装有第二固定架304，第二固定架304一侧开设有第二凹槽，第二凹槽内壁固定安装有第二导杆305，第二导杆305外壁套设有第二滑块306，第二滑块306一侧固定安装有第一转动座；第一转动座内部转动安装有连杆307，连杆307远离第一转动座一端转动连接有第二转动座，第二转动座固定安装于一个半圆挡板202底部；防漏塞206固定安装于第二固定架304一侧，当检测人员将检测器放置在放置孔内，检测器会对半圆挡板202进行挤压，半圆挡板202在受到挤压时，会带动连杆307运动，连杆307在运动的过程中，能够控制第一转动座带动第二滑块306在第二导杆305上滑动，当第二滑块306滑动到第二导杆305底端后，会控制第二固定架304带动第一滑块303在第一导杆302上滑动，从而能够带动防漏塞206运动，当防漏塞206进入出气孔后，能够对出气孔进行阻挡。
38.工作原理：检测人员将检测器放置在放置孔内，检测器会对半圆挡板202进行挤压，半圆挡板202在受到挤压时，会带动连杆307运动，连杆307在运动的过程中，能够控制第一转动座带动第二滑块306在第二导杆305上滑动，当第二滑块306滑动到第二导杆305底端后，会控制第二固定架304带动第一滑块303在第一导杆302上滑动，从而能够带动防漏塞206运动，当防漏塞206进入出气孔后，能够对出气孔进行阻挡；
39.然后启动烟雾发生器103，烟雾发生器103能够产生烟气，烟气通过第一导管104进入烟雾储存箱101，然后启动伺服电机204，伺服电机204能够带动镂空圆板205转动，从而能够控制镂空圆板205上的孔与通气孔重合或者错开，从而能够对烟气上升的速度与流量进行调节；
40.烟气进入检测箱201后会与检测器接触，实现对检测器的检测，检测结束后，将检测器取下，然后半圆挡板202回弹，实现对放置孔的阻挡，半圆挡板202在回弹的过程中，会带动连杆307运动，连杆307在运动的过程中，能够控制第一转动座带动第二滑块306在第二导杆305上滑动，当第二滑块306滑动到第二导杆305顶端后，会控制第二固定架304带动第一滑块303在第一导杆302上滑动，从而能够带动防漏塞206运动，当防漏塞206从出气孔脱离后后，检测箱201中的烟气会通过第二导管105进入净化炉102，实现对烟气的过滤净化，过滤净化后的烟气排放到空气中。
41.需要说明的是，净化炉102、烟雾发生器103与伺服电机204为现有技术存在的装置或设备，或者为现有技术可实现的装置或设备，其供电、具体组成及其原理对本领域技术人员来说是清楚的，故不再详细赘述。
42.以上所述仅为本技术的较佳实施例，并不用以限制本技术，凡在本技术的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本技术的保护范围之内。
