一种便携式多数据链ads-b综合显示仪器
技术领域
1.本实用新型涉及空中交通管制技术领域,具体地说,是一种便携式多数据链ads-b综合显示仪器。
背景技术:2.广播式自动相关监视技术是一种通过周期性广播ads-b信号,将飞行器高度、位置、速度、呼号、航向等飞行状态信息进行空-空、空-地数据链通信的航空器监视技术。
3.现有的ads-b数据链有三种:1090mhz mode-s extended squitter(1090es)、universal access transceiver(uat)和vhf digital link(vdl)mode 4。
4.在中国,运输航空及通用航空均使用1090es数据链,部分通用航空使用uat数据链。目前对于多数据链数据的处理采用的办法是,通过不同数据链ads-b地面站接收飞行器所发射的ads-b广播再汇总到空管自动化系统进行融合处理,这样的融合方式会涉及各类型数据链地面站以及空管自动化系统等多个系统共同协作。现有数据链融合处理方法包含的系统多,结构复杂,体积庞大,而在便携式ads-b显示设备领域,目前只有单一数据源ads-b便携式显示设备。
技术实现要素:5.本实用新型的目的在于设计一种便携式多数据链ads-b综合显示仪器,可以实现多数据链ads-b监视信息的便携式融合显示。
6.本实用新型通过下述技术方案实现:一种便携式多数据链ads-b综合显示仪器,主要由信号处理单元、天馈单元、操作显示单元以及电源单元组成,所述天馈单元信号连接信号处理单元,信号处理单元连接操作显示单元,电源单元连接信号处理单元。
7.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述信号处理单元包括信号接收单元和数据处理模块,所述天馈单元连接信号接收单元,信号接收单元连接数据处理模块。
8.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述信号接收单元设置有多个信号接收模块,每一个信号接收模块用于处理不同类型数据链的数据信号。
9.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述数据处理模块采用搭载arm芯片或x86芯片的微型计算机用于处理、融合各类型ads-b数据链数据。
10.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述天馈单元包括至少一根全向天线,且每一根全向天线接收一种类型数据链的数据信号。
11.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述全向天线的类型可以根据实际使用场景进行确定,既可以
是采用注重便携性的胶棒天线,或(也可以)是玻璃钢天线等。
12.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述操作显示单元由显示屏、键盘、触摸板组成;操作显示单元用于进行便携式人机交互。
13.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述显示屏采用普通显示屏或触摸式显示屏。
14.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述电源单元由工控机电源和锂电池电池组组成。
15.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述电源单元用于在有外接或无外接两种情况下为整个显示仪器供电;电源单元与信号处理单元的数据处理模块相连,由数据处理模块为操作显示单元及信号处理单元进行供电。
16.本实用新型与现有技术相比,具有以下优点及有益效果:
17.由于现有的多数据链融合显示系统结构复杂,体积庞大;而现有的便携式ads-b显示设备只能显示单一数据链的监视信息;本实用新型解决其不足,能够实现多数据链ads-b监视信息的便携式融合显示。
18.本实用新型将实现多数据链ads-b数据的便携式接收、处理、显示;将目前结构复杂、体积庞大的ads-b显示方案小型化、便携化。
19.本实用新型可以实现在多数据链环境下的应急空中交通管制监视,野外空中交通管制监视。
20.本技术的其他特征和优点将在随后的说明书阐述,并且,部分地从说明书中变得显而易见,或者通过实施本技术实施例而了解。本技术的目的和其他优点可通过在所写的说明书以及附图中所特别指出的结构来实现和获得。
附图说明
21.为了更清楚地说明本技术实施例或现有技术中的技术方案,下面将对实施例中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本技术的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。通过附图所示,本技术的上述及其它目的、特征和优势将更加清晰。在全部附图中相同的附图标记指示相同的部分。并未刻意按实际尺寸等比例缩放绘制附图,重点在于示出本技术的主旨。

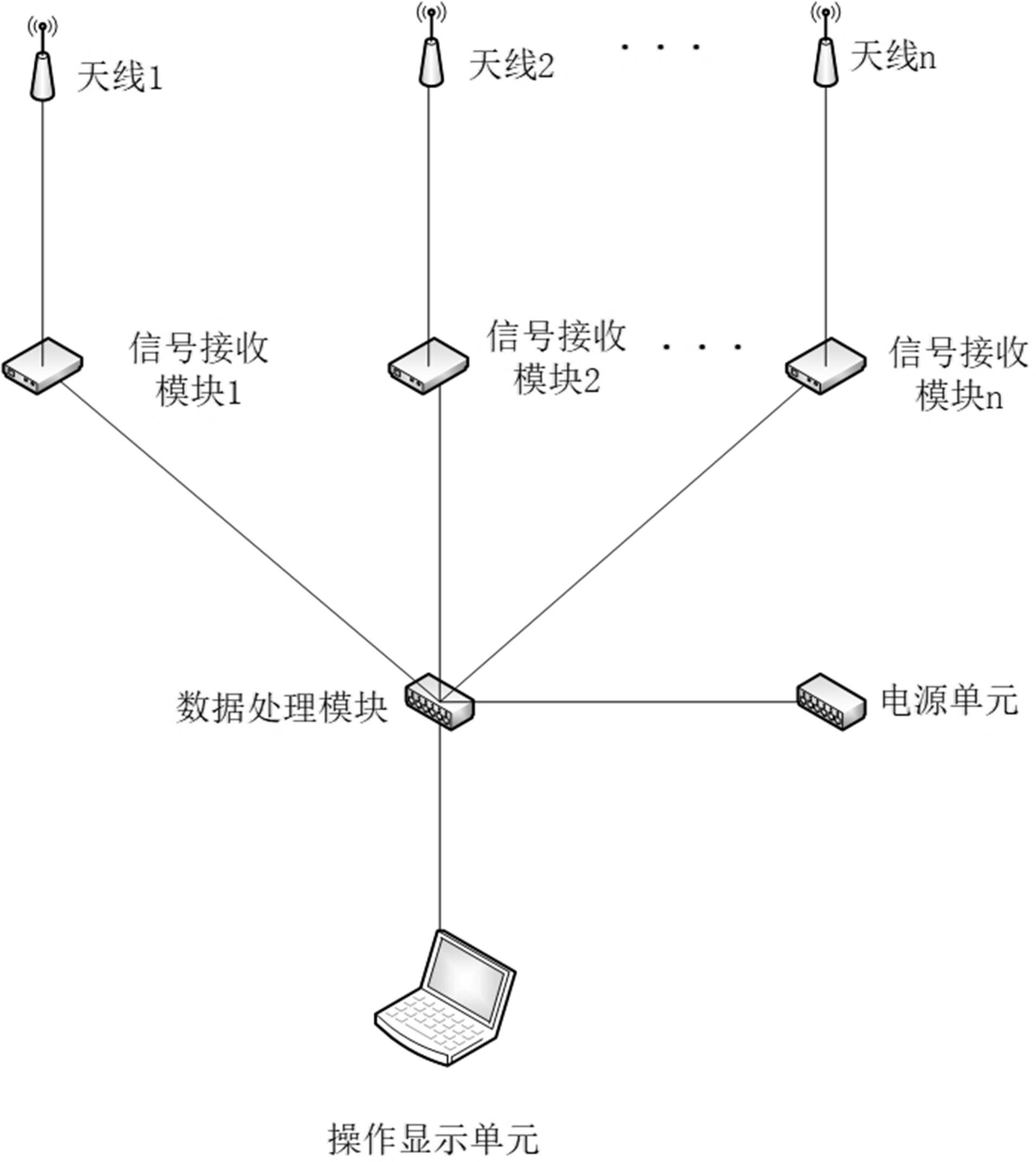

22.图1为本实用新型结构示意图。
具体实施方式
23.下面结合实施例对本实用新型作进一步地详细说明,但本实用新型的实施方式不限于此。
24.为使本实用新型实施方式的目的、技术方案和优点更加清楚,下面将结合本实用新型实施方式中的附图,对本实用新型实施方式中的技术方案进行清楚、完整地描述,显然,所描述的实施方式是本实用新型一部分实施方式,而不是全部的实施方式。基于本实用
新型中的实施方式,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式,都属于本实用新型保护的范围。因此,以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围,而是仅仅表示本实用新型的选定实施方式。
25.应注意到:相似的标号和字母在下面的附图中表示类似项,因此,一旦某一项在一个附图中被定义,则在随后的附图中不需要对其进行进一步定义和解释。同时,在本技术的描述中诸如“第一”、“第二”等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。再者,本技术中术语“和/或”,仅仅是一种描述关联对象的关联关系,表示可以存在三种关系,例如,a和/或b,可以表示:单独存在a,同时存在a和b,单独存在b这三种情况。
26.在本实用新型的描述中,需要理解的是,术语等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。
27.此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,“多个”的含义是两个或两个以上,“多位”的含义是两位或两位以上,除非另有明确具体的限定。
28.在本技术的描述中,还需要说明的是,除非另有明确的规定和限定,术语“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本技术中的具体含义。
29.电子设备可以是包含半导体器件的电路或装置的设备,如手机、电脑、电视、通信、通讯等设备。本技术实施例所提供的电子设备,其实现原理及产生的技术效果和下述高数据流传输接口结构电路实施例相同,为简要描述,电子设备实施例部分未提及之处,可参考高数据流传输接口结构电路实施例中相应内容。
30.再者,在本技术各个实施例中的各功能模块可以集成在一起形成一个独立的部分,也可以是各个模块单独存在,也可以两个或两个以上模块集成形成一个独立的部分。
31.可以替换的,可以全部或部分地通过软件、硬件、固件或者其任意组合来实现。当使用软件实现时,可以全部或部分地以计算机程序产品的形式实现。所述计算机程序产品包括一个或多个计算机指令。在计算机上加载和执行所述计算机程序指令时,全部或部分地产生按照本实用新型实施例所述的流程或功能。
32.在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、原理、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、原理、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括
……”
限定的要素,并不排除在包括所述要素的过程、原理、物品或者设备中还存在另外的相同要素。
33.值得注意的是,在本实用新型中不可避免的会应用到软件技术,但所应用的软件技术为现有技术,在本文中将不在赘述,但并不代表没有详述的情况下,就定性为该文中所涉及到的技术方案不清楚。
34.实施例1:
35.一种便携式多数据链ads-b综合显示仪器,可以实现多数据链ads-b监视信息的便携式融合显示,主要由信号处理单元、天馈单元、操作显示单元以及电源单元组成,所述天馈单元信号连接信号处理单元,信号处理单元连接操作显示单元,电源单元连接信号处理单元。
36.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述信号处理单元包括信号接收单元和数据处理模块,所述天馈单元连接信号接收单元,信号接收单元连接数据处理模块。
37.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述信号接收单元设置有多个信号接收模块,每一个信号接收模块用于处理不同类型数据链的数据信号。
38.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述数据处理模块采用搭载arm芯片或x86芯片的微型计算机用于处理、融合各类型ads-b数据链数据。
39.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述天馈单元包括至少一根全向天线,且每一根全向天线接收一种类型数据链的数据信号。
40.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述全向天线的类型可以根据实际使用场景进行确定,既可以是采用注重便携性的胶棒天线,或(也可以)是玻璃钢天线等。
41.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述操作显示单元由显示屏、键盘、触摸板组成;操作显示单元用于进行便携式人机交互。
42.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述显示屏采用普通显示屏或触摸式显示屏。
43.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述电源单元由工控机电源和锂电池电池组组成。
44.进一步地为更好地实现本实用新型所述的一种便携式多数据链ads-b综合显示仪器,特别采用下述设置结构:所述电源单元用于在有外接或无外接两种情况下为整个显示仪器供电;电源单元与信号处理单元的数据处理模块相连,由数据处理模块为操作显示单元及信号处理单元进行供电。
45.实施例2:
46.一种便携式多数据链ads-b综合显示仪器,如图1所示,包括由数据处理模块及多个信号接收模块所构成的信号处理单元、多根全向天线所构成的天馈单元、电源单元及操作显示单元;
47.其中,多个信号接收模块包括信号接收模块1~信号接收模块n,其中n为正整数,
每一个信号接收模块用于处理不同全向天线所接收的不同类型数据链的数据信号;
48.数据处理模块采用搭载arm芯片或x86芯片的微型计算机用于处理、融合各类型ads-b数据链数据;
49.多根全向天线包括天线1~天线n,n为正整数,每一根全向天线接收一种类型数据链的数据信号;每一根全向天线的类型可以根据实际使用场景进行确定,既可以是采用注重便携性的胶棒天线,或(也可以)是玻璃钢天线等;
50.操作显示单元由显示屏(普通显示屏或触摸式显示屏)、键盘、触摸板组成;操作显示单元用于进行便携式人机交互;
51.电源单元,由工控机电源和锂电池电池组组成,用于在有外接或无外接两种情况下为整个显示仪器供电;电源单元与信号处理单元的数据处理模块相连,由数据处理模块为操作显示单元及信号处理单元进行供电。
52.实施例3:
53.用作塔台应急监视:当塔台在遇到火灾、地震、洪水等不可抗力导致的监视系统失效时,为保证空中交通管制的继续开展,可以使用本实用新型所述的便携式多数据链ads-b综合显示仪器(全向天线和信号接收模块的具体设置根据现场需要所决定)对空中目标进行应急监视。
54.实施例4:
55.用作野外作业监视手段:在部分条件较为恶劣的飞行条件下(例如:抢险、山地灭火等),野外作业的飞行器往往因为信号覆盖问题而无法得到塔台的空中交通管制监视服务。在这种情况下,本实用新型所述的便携式多数据链ads-b综合显示仪器(全向天线和信号接收模块的具体设置根据现场需要所决定)可以作为野外的空中交通管制监视设备,继续为野外作业的飞行器提供空中交通管制监视服务。
56.以上所述,仅是本实用新型的较佳实施例,并非对本实用新型做任何形式上的限制,凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化,均在本实用新型的保护范围之内。
