1.本实用新型涉及家用电器技术领域，尤其是涉及一种刀头组件及具有该刀头组件的电动剃须刀。


背景技术：

2.随着科技的不断发展，人们生活水平的不断提升，越来越多的家用电器，都从传统的手动模式逐步更新替代为电动模式。剃须刀作为是一种人们日常生活中常见且高频次使用的清洁类产品，已经从传统的手动剃须刀升级为电动剃须刀了。目前市面上所使用的电动剃须刀主要包括刀头组件和剃须刀主体，刀头组件包括壳体、设置于壳体内的刀片以及将刀片固定于壳体上的中框，剃须刀主体主要是包括控制刀片运作的控制单元以及为刀片提供电力支持的电池。而在电动剃须刀的刀头组件中，刀片与壳体之间大多采用可拆卸的连接方式，以方便日常使用时对刀头组件内部各个部件的清洗以及养护，确保刀头组件内的刀片在长时间、高频次的使用过程中依然能够保持较好的切削效果。
3.现有市面上常见的电动剃须刀中用于固定刀片与壳体的锁扣结构一般都是采用在壳体内侧形成锁紧位，通过锁片旋转的方式将中框固定于壳体上。这种锁片旋转的固定方式，该锁片与锁紧位之间存在间隙，在电动剃须刀长时间使用过程中，该间隙会随着时间时长的增加而增大，因此在电动剃须刀开启时产生振动而引起不必要的噪音，影响用户使用时的体验感；并且现有的电动剃须刀的刀头组件与剃须刀主体之间大多采用磁吸式固定，该磁吸式固定的磁铁设置于刀头组件中，在后期拆卸维护时容易脱落丢失。


技术实现要素：

4.本实用新型的目的在于解决现有电动剃须刀的刀头组件采用锁片旋转的方式固定中框于壳体上，在长时间的使用过程中，壳体与锁片之间形成的间隙增大会在电动剃须刀开启时产生不必要的噪音而影响用户的使用体验，同时刀头组件内的磁铁也容易在拆卸的过程中松脱丢失的缺点，提供一种刀头组件。
5.本实用新型解决其技术问题采用的技术方案是：一种刀头组件，包括壳体、至少一组设置于所述壳体内的刀片组件、将所述刀片组件固定于所述壳体上的支撑框架以及将所述刀头组件与剃须刀主体磁吸固定的磁铁，还包括设置于所述壳体内的锁片，所述锁片包括基座、设置于所述基座的中心处与所述支撑框架相互配合限定所述磁铁相对位置的第一安装部以及两个相对设置于所述基座外侧的锁紧部；所述壳体的内壁上设置有一对限位部，所述锁片的两个锁紧部由所述限位部的同侧伸入所述限位部内，将所述支撑框架固定于所述壳体的同时将所述磁铁固定于所述支撑框架上。
6.在其中一个实施例中，所述锁片由可被所述磁铁吸附的金属材质加工而成。
7.在其中一个实施例中，所述壳体的限位部包括设置于所述内壁上的l形边框以及设置于所述l形边框一侧的竖直边框，所述l形边框和所述竖直边框之间形成可供所述锁片的锁紧部伸入的入口，一对所述限位部的所述入口位于所述壳体的同一侧。
8.在其中一个实施例中，所述锁片的锁紧部为设置于所述基座外侧的凸耳，所述凸耳沿着所述锁片锁紧的方向伸出所述基座的宽度逐渐缩小。
9.在其中一个实施例中，所述锁片的凸耳在沿着所述锁片锁紧的方向的末端设置有定位凸起，所述限位部的l形边框内侧设置有可供所述定位凸起嵌入的定位凹槽。
10.在其中一个实施例中，所述支撑框架包括基板、设置于所述基板的中心处与所述锁片相互配合限定所述磁铁相对位置的第二安装部以及至少一组设置于所述基板上用于固定所述刀片组件的第三安装部。
11.在其中一个实施例中，所述支撑框架的第二安装部包括设置于所述基板上的中心处可容纳所述磁铁的支撑环以及设置于所述支撑环侧面可供所述锁片插入的开口，当所述锁片的锁紧部伸入所述限位部时，所述锁片的第一安装部由所述开口伸入所述支撑环内与所述支撑环围合形成容纳所述磁铁的腔体。
12.在其中一个实施例中，所述锁片的第一安装部包括设置于所述基座的中心处的圆形挡片以及设置于所述基座上环绕所述圆形挡片外缘的环形挡板，当所述锁片的锁紧部伸入所述限位部时，所述圆形挡片伸入所述支撑环内限制所述磁铁在所述支撑环的轴向上的相对移动。
13.在其中一个实施例中，所述支撑框架的基板上还设置有一对可供所述壳体的限位部穿过的避让槽。
14.本实用新型还提供了一种电动剃须刀，包括剃须刀主体以及与所述剃须刀主体磁吸固定的上述的刀头组件。
15.本实用新型所提供的一种刀头组件及电动剃须刀的有益效果在于：该刀头组件中的锁片采用平移固定的方式取代了传统的旋转固定方式，从而可以节约锁片中心的位置，为锁片固定磁铁提供空间，还可通过磁铁吸附锁片，而避免锁片在电动剃须刀开启时振动而发出噪音；刀片组件中的锁片在将支撑框架锁紧于壳体内的同时，可以将磁铁固定于支撑框架内，即实现了支撑框架与壳体之间的可拆卸固定，又实现对于磁铁的可拆卸固定，通过对于锁片的一次固定实现了对于刀头组件内的刀片组件、支撑框架以及磁铁三者的相对固定，且锁片结构简单，空间利用率高，适用于各种磁吸式的电动剃须刀的刀头使用，也可以在电动剃须刀后续清洗和拆卸维护时，更好的更换或者拿取磁铁，避免后期维护时磁铁松脱而丢失的问题。
附图说明

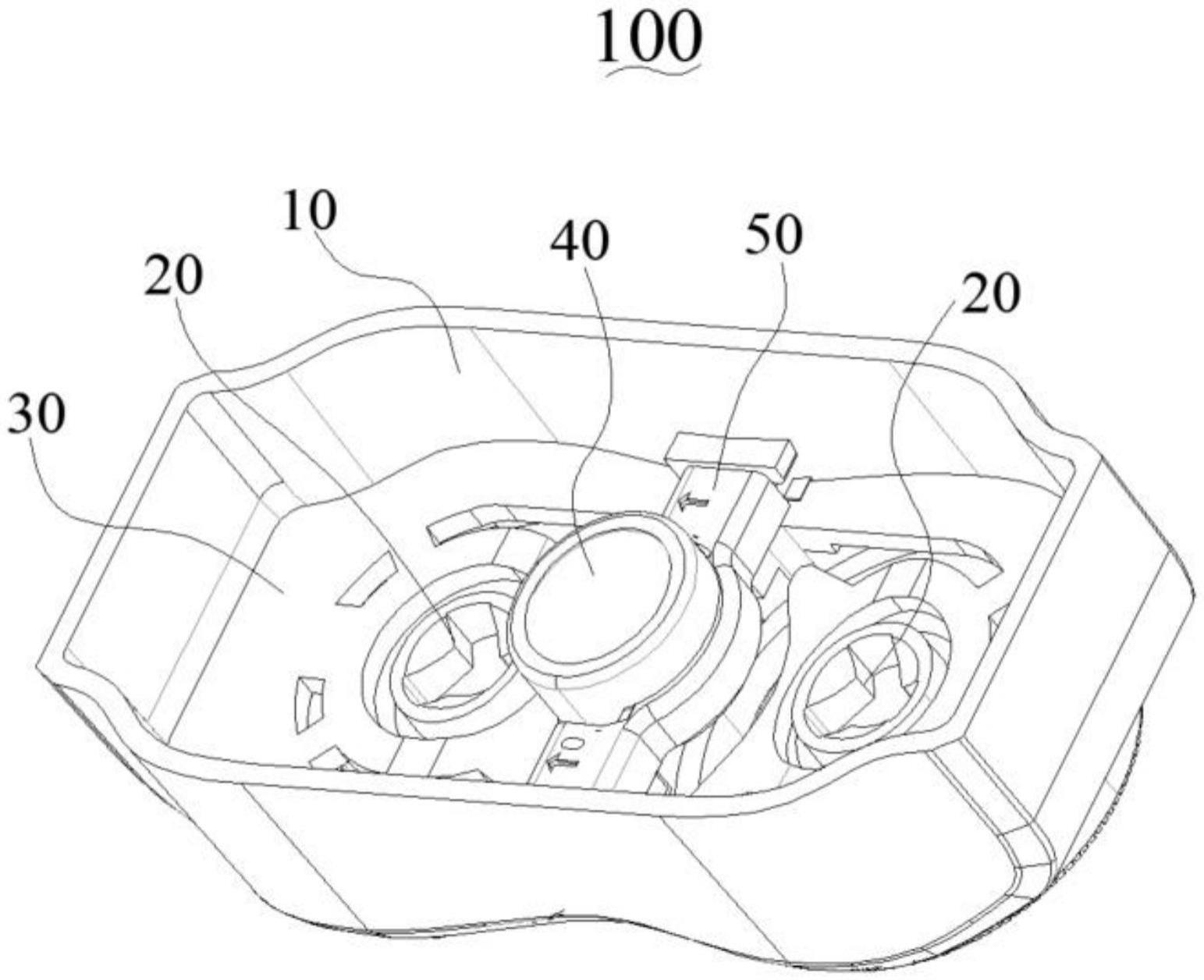

16.图1是本实用新型提供的一种刀头组件的立体结构示意图；
17.图2是本实用新型提供的一种刀头组件的正视图；
18.图3是图2中a-a中的剖视图；
19.图4是本实用新型提供的一种刀头组件的锁片的正视图；
20.图5是本实用新型提供的一种刀头组件的支撑框架的全剖视图；
21.图6是本实用新型提供的一种刀头组件的爆炸图；
22.图7是本实用新型提供的一种电动剃须刀的立体结构示意图。
23.附图标记说明：
24.100-刀头组件、20-刀片组件、40-磁铁；
25.10-壳体、11-限位部、111-l形边框、1111-定位凹槽、112-竖直边框、113-入口；
26.30-支撑框架、31-基板、311-避让槽、32-第二安装部、321-支撑环、322-开口、33-第三安装部；
27.50-锁片、51-基座、52-第一安装部、521-圆形挡片、522-环形挡板、53-锁紧部、531-凸耳、532-定位凸起。
具体实施方式
28.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
29.参见图1-图7，为本实用新型所提供的一种刀头组件100及电动剃须刀200。本实用新型所提供的刀头组件100适用于各种电动剃须刀200中使用，与电动剃须刀200的剃须刀主体201通过磁吸的方式可拆卸的连接。
30.如图1所示，本实用新型所提供的刀头组件100包括壳体10和至少一组设置于壳体10内的刀片组件20。该壳体10的材质与剃须刀主体201采用相同的材质制作，如果剃须刀主体201采用塑料壳体，则该刀头组件100中的壳体10也采用塑胶壳体，两者相互拼接固定后，保持电动剃须刀200的外观的一致性。该壳体10整体呈中空矩形框体结构，该壳体10的底面完全镂空，并与剃须刀主体201固定连接；壳体10的顶面设置有至少一个可供刀片组件20伸出的通孔，每个刀片组件20对应壳体10上的一个通孔，刀片组件20可以通过该通孔伸出壳体10的顶部。如图6所示，本实用新型所提供的刀片组件20包括切削刀片、防护盖等部件。在本实施例中，该刀头组件100中设置有两组刀片组件20，对应的，在壳体10的顶部设置有两个通孔，两个通孔对称设置于壳体10的顶面上。
31.进一步地，如图1和图6所示，本实用新型所提供的刀头组件100还包括设置于壳体10内的锁片50、将刀片组件20固定于壳体10上的支撑框架30以及将刀头组件100与剃须刀主体201磁吸固定的磁铁40。本实用新型所提供的刀头组件100中，该锁片50既可以将支撑框架30固定于壳体10内，还可以将磁铁40固定于支撑框架30内。并且，通过该锁片50才可实现支撑框架30与壳体10之间以及磁铁40与支撑框架30之间的可拆卸设计。
32.如图4和图6所示，该刀头组件100中的锁片50包括基座51、设置于基座51的中心处与支撑框架30相互配合限定磁铁40相对位置的第一安装部52以及两个相对设置于基座51外侧的锁紧部53。该锁片50的基座51呈条状结构，基座51的宽度大致为壳体10的宽度，锁片50可以在壳体10内部沿着壳体10的宽度方向水平平移。该基座51中的中心处所设置的第一安装部52与支撑框架30相互配合围合形成固定磁铁40的空腔，从而确保锁片50在固定支撑框架30的同时将磁铁40限制于支撑框架30与锁片50之间。该锁片50的条状结构两侧端部分别设置有一个锁紧部53，该锁紧部53用于与壳体10相互配合，在锁片50与壳体10连接时，将支撑框架30限制于锁片50与壳体10之间，在锁片50与壳体10分离时，将支撑框架30与壳体10分离，从而取出支撑框架30与壳体10之间的刀片组件20。
33.具体地，如图6所示，本实用新型所提供的刀头组件100中所提供的壳体10的内壁上设置有一对限位部11。两个限位部11分别位于壳体10长度方向的侧壁的内侧，并且两个限位部11的连线也位于两个刀片组件20的对称中心处。壳体10的一对限位部11与锁片50相
互配合，实现与锁片50之间的相互固定连接。装配时，先将刀片组件20放置于壳体10内部，然后将支撑框架30也置入壳体10内，通过支撑框架30将刀片组件20限定于壳体10的顶部。然后将锁片50置入壳体10内部，并由限位部11的一侧向着限位部11处平移，从而使得锁片50的两个锁紧部53由限位部11的同侧伸入限位部11内，将支撑框架30固定于壳体10的同时将磁铁40固定于支撑框架30上。本实用新型所提供锁片50采用平移的方式伸入壳体10的限位部11内，实现与壳体10之间的相互固定，相对于传统的旋转式的锁片50固定方式，能够取消中心处的旋转结构，从而可以将第一安装部52设置于锁片50的中心处，用于与支撑框架30相互配合固定磁铁40。本实用新型所提供的锁片50的结构简单，加工方便，且与壳体10的限位部11之间的锁定方式也非常简单，容易操作，同时，该锁片50的集成度高，在锁片50固定的同时，可以将支撑框架30固定于壳体10内，通过支撑框架30的固定将刀片组件20固定，并且还将磁铁40固定于支撑框架30上，利用一个锁片50同时完成刀头组件100内多个部件的固定，相较于传统的旋转式的锁片结构更加高效且稳固。
34.进一步地，本实用新型所提供的刀头组件100中的锁片50由可被磁铁40吸附的金属材质加工而成。本实用新型所提供的锁片50可以采用与壳体10单相同材质加工而成，也可以采用金属材质加工而成。当锁片50采用金属材质加工而成时，当锁片50的锁紧部53伸入壳体10的限位部11时，锁片50的第一安装位52同时被磁铁40吸附，使得壳体10的限位部11与锁片50的锁紧部53之间紧密贴合，从而避免电动剃须刀200在使用时锁片50在限位部11内振动而产生不必要的噪音而影响用户的使用体验。同时，采用金属材质加工的锁片50在拆卸时，可以将磁铁40吸附于锁片50上，从而在对于刀头组件100进行后期拆卸和清洗时，可以始终将磁铁40吸附在锁片50上，而避免拆卸后磁铁40从壳体10内松脱而丢失的问题。
35.进一步地，如图3和图6所示，本实用新型所提供的刀头组件100中，该壳体10的限位部11包括设置于内壁上的l形边框111以及设置于l形边框111一侧的竖直边框112，l形边框111和竖直边框112之间形成可供锁片50的锁紧部53伸入的入口113。该l形边框111和竖直边框112在壳体10的内壁上形成u形结构。其中u形结构的开口朝向壳体10的顶部设置，入口113位于u形结构的侧面。分别位于壳体10两侧的一对限位部11的入口113位于壳体10的同一侧，从而使得该锁片50在于壳体10相互固定时，需要从壳体10的内部靠近入口113的一侧侧面朝着同一个方形平移进入限位部11内，实现锁片50与壳体10之间的相对固定。当锁片50的锁紧部53从入口113进入限位部11所围合的u形结构内，该锁片50受到支撑框架30和刀头组件20对锁片50所施加的重力以及锁片50自身的重力作用，锁片50的锁紧部53紧贴至限位部11的u形结构底部，实现锁片50与壳体11之间的固定。
36.具体地，如图4所示，本实用新型所提供的锁片50的锁紧部53为设置于基座51外侧的凸耳531，凸耳531沿着锁片50锁紧的方向伸出基座51的宽度逐渐缩小。该锁片50的两个凸耳531分别位于基座51的左右两侧，沿着基座51的中心对称设置。本实用新型所提供的锁片50中的基座51、第一安装部52以及锁紧部53一体成型。其中，凸耳531沿着锁片50移动时的锁紧方向宽度逐渐缩小，使得凸耳531的两个外侧面形成导向斜面，通过该导向鞋面使得锁片50可以更好的平移进入壳体10的限位部11内，从而被固定于该限位部11内。
37.具体地，如图3所示，本实用新型所提供的锁片50的凸耳531在沿着锁片50锁紧的方向的末端设置有定位凸起532。对应的，该壳体10的限位部11的l形边框111内侧设置有可
供定位凸起532嵌入的定位凹槽1111。当锁片50的锁紧部53伸入限位部11内时，该锁片50的定位凸起532嵌入壳体10的定位凹槽1111内，从而实现锁片50与壳体10之间的相互卡接，当需要将锁片50的锁紧部53从限位部11内取出时，需要先按压锁片50，将锁片50的定位凸起532从壳体10的定位凹槽1111内移出后，再平移锁片50，才能将锁片50的凸耳531从限位部11的开口113处滑出，实现锁片50与壳体10的分离。
38.进一步地，如图5和图6所示，本实用新型所提供的支撑框架30包括基板31。该基板31整个内嵌于壳体10内。在安装时，需要先将刀片组件20放置于壳体10的对应通孔处，再将支撑框架30嵌入壳体内。然后将磁铁40放置于支撑框架30内，最后再将锁片50插入壳体10中，完成整个刀头组件100的安装。而在支撑框架30嵌入壳体10内时，支撑框架30的基板31上还设置有一对可供壳体10的限位部11穿过的避让槽311。支撑框架30中的避让槽311与壳体10上限位部11一一对应设置。当支撑框架30的避让槽311嵌入壳体10的限位部11时，该基板31的底面与限位部11的入口113的侧面齐平，使得锁片50可以沿着支撑框架30的底面平移，从入口113进入限位部11内。
39.具体地，本实用新型所提供的支撑框架30还包括设置于基板31的中心处与锁片50相互配合限定磁铁40相对位置的第二安装部32以及至少一组设置于基板31上用于固定刀片组件20的第三安装部33。本实用新型所提供的刀头组件100中，当锁片50固定于壳体10时，该基板31倍锁片50锁紧与壳体10上。而该支撑框架30主要用于固定刀头组件100中的刀片组件20。在本实施例中，该一个刀头组件100中同时具有两组刀片组件20，对应的，在支撑框架30的基板31上设置有两组第三安装部33，通过该第三安装部33实现刀片组件20在壳体10的弹性固定，刀片组件20可以在使用时，随着用户对刀片组件20施加的作用力实现刀片组件20与壳体10之间在竖直方向上的弹性移动。同时，在本实用新型所提供的刀头组件100中，该支撑框架30在固定刀片组件20的同时还可以用于固定磁铁40。当锁片50插入壳体10的限位部11时，该锁片50同时插入支撑框架30中，锁片50和支撑框架30相互围合固定磁铁40于支撑框架10的中心处。
40.具体地，如图1和图5所示，该支撑框架30的第二安装部32包括设置于基板31上的中心处可容纳磁铁40的支撑环321以及设置于支撑环321侧面可供锁片50插入的开口322。该支撑环321设置于基板31的底面上，并位于支撑框架30的中心处，开口322位于支撑环321靠近基板31的一侧。支撑环321的中心镂空，四周环绕结构，可以将磁铁40包覆其中。当锁片50的锁紧部53伸入限位部11时，锁片50的第一安装部52由开口322伸入支撑环321内与支撑环321围合形成容纳磁铁40的腔体。在本实施例中，该磁铁40为圆柱形结构，当锁片50固定时，锁片50的第一安装部52与支撑环321由磁铁40的四周以及顶部将磁铁40限制于支撑环321内。该支撑环321的底部还设置有一圈凸起能够防止磁铁40从支撑环321内脱出。
41.具体地，如图4所示，本实用新型所提供的锁片50的第一安装部52包括设置于基座51的中心处的圆形挡片521以及设置于基座51上环绕圆形挡片521外缘的环形挡板522。在本实施例中，锁片50的基座51呈两段式矩形结构，第一安装部52位于两段式矩形结构之间，并将两个矩形结构连为一体。其中该第一安装部52的圆形挡片521用于与支撑框架30的支撑环321相互配合限制磁铁40在竖直方向上的移动，环形挡板522用于将支撑环321的开口322封闭，以限制磁铁40在水平方形上的移动。当锁片50的锁紧部53伸入限位部11时，圆形挡片521伸入支撑环321内限制磁铁40在支撑环321的轴向上的相对移动。该锁片50的第一
安装部52在与支撑环321的相互配合下，固定磁铁40于支撑环321内。
42.如图7所示，本实用新型还提供了一种电动剃须刀200，包括剃须刀主体201以及与剃须刀主体201磁吸固定的上述的刀头组件100。本实用新型所提供的电动剃须刀200中的剃须刀主体201设置有电池、驱动单元、控制板以及控制开关，电池可以同时为驱动单元以及控制板供电，通过驱动单元带动刀片组件20内的刀片运动，通过控制开关控制剃须刀电源的开启和关闭。本实用新型所提供的电动剃须刀200由于采用了上述的刀头组件100，不仅方便刀头组件100与剃须刀主体201之间的相互连接以及拆卸，同时由于采用了上述的刀头组件100，使得刀头组件100在长时间的使用过程中，方便拆卸刀头组件100内部部件进行清洗和维护，也能避免磁吸连接的磁体40松脱而丢失，还可以在必要时更换磁体40以保持刀头组件100与剃须刀主体201磁吸固定的稳定性。
43.本实用新型所提供的一种刀头组件100及电动剃须刀200与现有技术相比具有以下的有益效果：
44.1、该刀头组件100中的锁片50采用平移固定的方式取代了传统的旋转固定方式，从而可以节约锁片50中心的位置，为锁片50固定磁铁40提供空间，还可通过磁铁40吸附锁片50，而避免锁片50在电动剃须刀200开启时振动而发出噪音；
45.2、刀片组件20中的锁片50在将支撑框架30锁紧于壳体10内的同时，可以将磁铁40固定于支撑框架30内，即实现了支撑框架30与壳体10之间的可拆卸固定，又实现对于磁铁40的可拆卸固定；
46.3、通过对于锁片50的一次固定实现了对于刀头组件100内的刀片组件20、支撑框架30以及磁铁40三者的相对固定，且锁片50结构简单，空间利用率高；
47.4、刀片组件100适用于各种磁吸式的电动剃须刀200的刀头使用，也可以在电动剃须刀200后续清洗和拆卸维护时，更好的更换或者拿取磁铁40，避免后期维护时磁铁40松脱而丢失的问题。
48.以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
