1.本实用新型涉及蓄电池夹具技术领域，具体为一种蓄电池定位夹具。


背景技术：

2.蓄电池是一种能够将化学能转换为电能并将其存储起来的装置。蓄电池通常由一个或多个电池单元组成，每个电池单元由两个电极(正极和负极)和介于两者之间的电解质组成。
3.蓄电池使用时需要定期维护，因此需要利用蓄电池定位夹具将电池固定，并对蓄电池进行测试，而现有的定位夹具通常为两组相对设置的夹片，并将两组夹片分别设置于两组弹性元件上，拨动夹片，使得两组夹片相背运动，弹性元件挤压，将蓄电池放置于夹片中，弹性元件便可驱使夹片复位，对蓄电池进行夹持，然而弹性元件的伸缩距离有限，对尺寸差异较大的蓄电池进行定位固定时，该夹具的运用较为局限，实用性较差，故而，提出了一种蓄电池定位夹具来解决上述问题。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种蓄电池定位夹具，具备夹具的运用更为广泛等优点，解决了弹性元件的伸缩距离有限，使得夹具的运用较为局限，实用性较差的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种蓄电池定位夹具，包括固定板，所述固定板的顶面固定有安装板，所述安装板的顶面设有左侧夹具和右侧夹具以及后侧夹具；
6.所述左侧夹具包括左侧安装块和左侧夹块，左侧安装块和左侧夹块的相对位置可调，后侧夹具包括后侧安装块和后侧夹块，后侧安装块和后侧夹块的相对位置可调，所述右侧夹具包括右侧夹块，所述右侧夹块和安装板的相对位置可调；
7.所述左侧安装块和后侧安装块上均设有运动结构，使得左侧安装块在固定板上左右运动，后侧安装块在固定板内前后移动。
8.进一步，所述运动结构包括固定于固定板底面的固定块，所述固定块内滑动连接有两个t型限位杆，两个所述t型限位杆的同侧共同固定有运动块，两个所述t型限位杆的外侧均套设有复位弹簧，所述固定块内通过转轴转动连接有l型转动杆，所述l型转动杆的侧面与运动块贴合。
9.进一步，左侧安装块上的运动结构中，运动块固定于左侧安装块底端的右侧面，后侧安装块上的运动结构中，运动块固定于后侧安装块的前侧面。
10.进一步，所述固定板的底面设有挤压结构。
11.进一步，所述挤压结构包括挤压气缸，所述挤压气缸的输出端固定有挤压块，所述挤压块的顶面转动设有两个挤压轮，两个所述挤压轮的位置分别与两个所述l型转动杆的位置相对应。
12.与现有技术相比，本技术的技术方案具备以下有益效果：
13.1、该蓄电池定位夹具，挤压气缸的输出轴可带动挤压块向上运动，挤压块顶面的两个挤压轮即可分别对两个所述l型转动杆相近的一端挤压，使得后侧夹具和左侧夹具张开，而挤压轮下移，不再对l型转动杆挤压时，后侧夹具和左侧夹具可回缩复位，即可通过后侧夹具和左侧夹具以及右侧夹具对蓄电池进行夹持固定。
14.2、该蓄电池定位夹具，通过将左侧夹块内的螺栓安装于左侧安装块上的不同螺孔内，即可改变左侧安装块和左侧夹块的相对位置，通过将后侧夹块内的螺栓安装于后侧安装块上的不同螺孔内，即可改变后侧安装块和后侧夹块的相对位置，通过将右侧夹块内的螺栓安装于安装板上的不同螺孔内，即可改变右侧夹块与安装板上的相对位置，左侧夹块、后侧夹块以及右侧夹块的位置均可进行灵活调节，使得该定位夹具的运用更为广泛。
附图说明

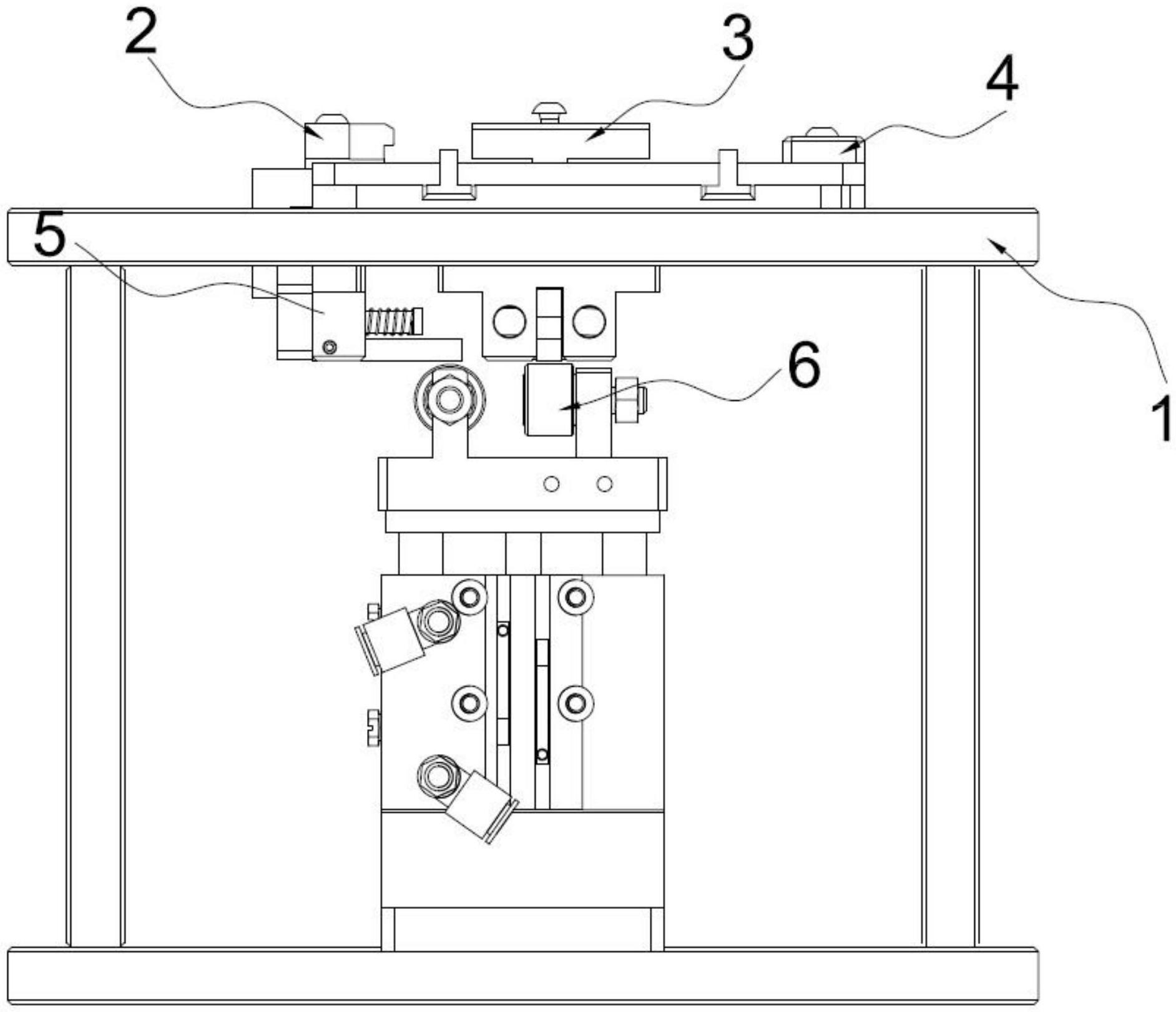

15.图1为本实用新型结构示意图；
16.图2为本实用新型结构俯视图；
17.图3为本实用新型运动结构示意图；
18.图4为本实用新型固定块和l型转动杆位置关系示意图。
19.图中：1、固定板；2、左侧夹具；201、左侧安装块；202、左侧夹块；3、后侧夹具；301、后侧安装块；302、后侧夹块；4、右侧夹具；5、运动结构；501、固定块；502、t型限位杆；503、运动块；504、复位弹簧；505、l型转动杆；6、挤压结构；601、挤压气缸；602、挤压块；603、挤压轮；7、安装板。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1-4，本实施例中的一种蓄电池定位夹具，包括固定板1，固定板1的顶面固定有安装板7，安装板7的顶面设有左侧夹具2和右侧夹具4以及后侧夹具3，左侧夹具2和后侧夹具3的位置均可进行调整，从而实现对蓄电池的夹持定位。
22.其中，左侧夹具2包括左侧安装块201和左侧夹块202，左侧安装块201可在固定板1上左右运动，左侧夹块202的底端在左侧安装块201上左右滑动，且左侧夹块202通过螺栓安装于左侧安装块201顶面，左侧安装块201的顶面开设有等距排列的若干个螺孔，通过将左侧夹块202内的螺栓安装于左侧安装块201上的不同螺孔内，即可改变左侧安装块201和左侧夹块202的相对位置。
23.后侧夹具3包括后侧安装块301和后侧夹块302，后侧安装块301可在固定板1内前后移动，后侧夹块302的底端在后侧安装块301上前后滑动，且后侧夹块302通过螺栓安装于后侧安装块301的顶面，后侧安装块301上开设有等距排列的若干个螺孔，通过将后侧夹块302的螺栓安装于后侧安装块301上的不同螺孔内，即可改变后侧安装块301和后侧夹块302的相对位置。
24.右侧夹具4包括右侧夹块，右侧夹块的底端在安装板7上左右滑动，并通过螺栓固定于安装板7的顶面，安装板7的顶面开设有等距排列的两排螺孔，通过将右侧夹块内的螺栓安装于不同螺孔内，即可改变右侧夹块与安装板7上的相对位置。
25.至于左侧安装块201如何在固定板1上左右运动以及后侧安装块301如何在固定板1内前后移动，左侧安装块201和后侧安装块301上均设有运动结构5。
26.运动结构5包括固定于固定板1底面的固定块501，固定块501内滑动连接有两个t型限位杆502，两个t型限位杆502的同侧共同固定有运动块503，两个t型限位杆502的外侧均套设有复位弹簧504，固定块501内通过转轴转动连接有l型转动杆505，l型转动杆505的侧面与运动块503贴合。
27.左侧安装块201上的运动结构5中，运动块503固定于左侧安装块201底端的右侧面，运动块503可在t型限位杆502的导向作用下，在固定块501内左右运动，即可带动左侧安装块201在固定板1内左右运动，固定板1和安装板7上均开设有相对应的长条孔，左侧安装块201的底端在长条孔内左右移动。
28.后侧安装块301上的运动结构5中，运动块503固定于后侧安装块301的前侧面，运动块503可在t型限位杆502的导向作用下，在固定块501内前后运动，即可带动后侧安装块301在固定板1内前后运动，固定板1和安装板7上均开设有相对应的矩形孔，后侧安装块301的底端可在矩形孔内前后移动。
29.当两个l型转动杆505相近的一端均向固定板1的方向旋转时，两个l型转动杆505的另一端即可分别推动两个运动块503向远离固定块501的一侧运动，t型限位杆502对复位弹簧504进行挤压，即可使得后侧夹具3向后运动，左侧夹具2向左运动，两个l型转动杆505复位时，复位弹簧504的张力可使得后侧夹具3和左侧夹具2回缩，便可通过后侧夹具3和左侧夹具2以及右侧夹具4对蓄电池进行夹持固定。
30.又如何驱使两个l型转动杆505相近的一端均向固定板1的方向旋转，固定板1的底面设有挤压结构6。
31.挤压结构6包括挤压气缸601，挤压气缸601的输出端固定有挤压块602，挤压块602的顶面转动设有两个挤压轮603，两个挤压轮603的位置分别与两个l型转动杆505的位置相对应。
32.挤压气缸601的输出轴可带动挤压块602向上运动，挤压块602顶面的两个挤压轮603即可分别对两个l型转动杆505相近的一端挤压，使得后侧夹具3和左侧夹具2张开，而挤压轮603下移，不再对l型转动杆505挤压时，后侧夹具3和左侧夹具2可回缩复位。
33.另外，固定板1的底面固定有支撑架，对整个装置进行支撑，挤压气缸601固定于支撑架上，左侧夹具2和后侧夹具3均可实现双级调节，使得该定位夹具的运用更加广泛，实用性更强。
34.通过采用上述蓄电池定位夹具，实现对蓄电池的自动夹持定位，操作方式简单便捷，夹持效率更高，其具体操作方式如下：
35.夹持前需对该夹具进行调节，通过将左侧夹块202内的螺栓安装于左侧安装块201上的不同螺孔内，即可改变左侧安装块201和左侧夹块202的相对位置，通过将后侧夹块302内的螺栓安装于后侧安装块301上的不同螺孔内，即可改变后侧安装块301和后侧夹块302的相对位置，通过将右侧夹块内的螺栓安装于安装板7上的不同螺孔内，即可改变右侧夹块
与安装板7上的相对位置，根据蓄电池的尺寸，可分别将左侧夹块202、后侧夹块302以及右侧夹块的位置进行调节；
36.调节完成后，挤压气缸601的输出轴可带动挤压块602向上运动，挤压块602顶面的两个挤压轮603即可分别对两个l型转动杆505相近的一端挤压，两个l型转动杆505的另一端即可分别推动两个运动块503向远离固定块501的一侧运动，t型限位杆502对复位弹簧504进行挤压，即可使得后侧夹具3向后运动，左侧夹具2向左运动，将蓄电池放置到右侧夹具4的左侧面，再通过挤压气缸601驱使挤压轮603下移，不再对l型转动杆505挤压时，后侧夹具3和左侧夹具2可回缩复位，便可通过后侧夹具3和左侧夹具2以及右侧夹具4对蓄电池进行夹持定位。
37.本实用新型的控制方式是通过控制器来控制的，控制器的控制电路通过本领域的技术人员简单编程即可实现，电源的提供也属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。
