一种螺杆机手动盘车装置的制作方法

1.本实用新型涉及机械装置领域,尤其涉及是一种螺杆机手动盘车装置。


背景技术:

2.在大型螺杆机或汽轮机联轴器检修需要手动盘车时,通常将施力杆直接插入轴上的盘车孔,利用杠杆原理盘车,施力杆与主轴直接连接,接触面积小,容易打滑损伤主轴或造成施力杆弯曲等现象。


技术实现要素:

3.为了解决上述的技术问题本实用新型提供一种螺杆机手动盘车装置,它包括上卡盘与下卡盘搭接,在上卡盘和下卡盘上每间隔60
°
开设施力孔并焊接施力套管,在上卡盘和下卡盘每间隔90
°
开设定位销孔,在定位销孔安装定位销。
4.所述的上卡盘和下卡盘通过固定螺栓与螺杆机主轴外壁连接;卡盘厚度为20mm,宽度为50mm。
5.所述的施力套管内径与施力孔一致,均为30mm。
6.所述的施力套管内插入施力杆;施力杆的施力端加工粗糙面进行防滑处理;施力杆直径为30mm,插入施力套管深度为50mm。
7.所述的定位销孔的直径为20mm,定位销穿过定位销孔插入螺杆机主轴上施力孔,插入深度为40mm。
8.作为优选方案中,上、下卡盘、定位销等所有部件选用不锈钢材质。
9.本实用新型的有益效果:
10.该盘车装置在使用时,通过卡盘、定位销与螺杆机主轴紧密连接,盘车时将施力杆穿过施力套管插入施力孔,通过施力杆利用杠杆原理盘动螺杆机主轴,防止打滑、损伤主轴、施力杆弯曲等现象,极大提高了螺杆机盘车的效率与安全性,以此实现盘车的目的。
附图说明

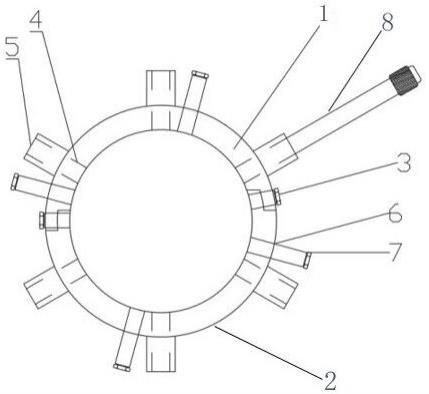

11.图1为本实用新型的整体结构示意图:上卡盘1,下卡盘2,固定螺栓3,施力孔4,施力套管5,定位销孔6,定位销7,施力杆8。
具体实施方式
12.下面结合附图和具体实施例对本实用新型作进一步详细描述。
13.实施例1
14.如图中,一种螺杆机手动盘车装置,所述的上卡盘1与下卡盘2搭接,在上卡盘1和下卡盘2上每间隔60
°
开设施力孔4并焊接施力套管5,在上卡盘1和下卡盘2每间隔90
°
开设定位销孔6,在定位销孔6安装定位销7。
15.所述的上卡盘1和下卡盘2通过固定螺栓3与螺杆机主轴外壁连接;卡盘厚度为
20mm,宽度为50mm。
16.所述的施力套管5内径与施力孔4一致,均为30mm。
17.所述的施力套管5内插入施力杆8;施力杆8的施力端加工粗糙面进行防滑处理;施力杆8直径为30mm,插入施力套管深度为50mm。
18.所述的定位销孔6的直径为20mm,定位销7穿过定位销孔6插入螺杆机主轴上施力孔,插入深度为40mm。
19.进一步的,上、下卡盘、定位销等所有部件选用不锈钢材质。
20.实施例2
21.本实用新型所公开的一种螺杆机手动盘车装置,在进行螺杆机开车前盘车或检修时盘车时:
22.上卡盘1和下卡盘2通过固定螺栓3与螺杆机主轴外壁连接,将定位销7穿过定位销孔6插入螺杆机主轴上盘车孔,完成盘车装置与主轴固定,将施力杆8插入卡盘施力套管5中,通过扳动施力杆8利用杠杆原理转动螺杆机主轴。
23.上述的实施例仅为本实用新型的优选技术方案,而不应视为对于本实用新型的限制,本申请中的实施例及实施例中的特征在不冲突的情况下,可以相互任意组合。本实用新型的保护范围应以权利要求记载的技术方案,包括权利要求记载的技术方案中技术特征的等同替换方案为保护范围。即在此范围内的等同替换改进,也在本实用新型的保护范围之内。


技术特征:
1.一种螺杆机手动盘车装置,其特征在于:它包括上卡盘(1)与下卡盘(2)搭接,在上卡盘(1)和下卡盘(2)上每间隔60
°
开设施力孔(4)并焊接施力套管(5),在上卡盘(1)和下卡盘(2)每间隔90
°
开设定位销孔(6),在定位销孔(6)安装定位销(7)。2.根据权利要求1所述一种螺杆机手动盘车装置,其特征在于,所述的上卡盘(1)和下卡盘(2)通过固定螺栓(3)与螺杆机主轴外壁连接;卡盘厚度为20mm,宽度为50mm。3.根据权利要求1所述一种螺杆机手动盘车装置,其特征在于,所述的施力套管(5)内径与施力孔(4)一致,均为30mm。4.根据权利要求1所述一种螺杆机手动盘车装置,其特征在于,所述的施力套管(5)内插入施力杆(8);施力杆(8)的施力端加工粗糙面进行防滑处理;施力杆(8)直径为30mm,插入施力套管深度为50mm。5.根据权利要求1所述一种螺杆机手动盘车装置,其特征在于,所述的定位销孔(6)的直径为20mm,定位销(7)穿过定位销孔(6)插入螺杆机主轴上施力孔,插入深度为40mm。

技术总结
一种螺杆机手动盘车装置,包括上、下两片半圆卡盘、定位销、固定螺栓、施力杆,半圆卡盘通过两个固定螺栓连接,套在螺杆机主轴上,并通过定位销与主轴上的螺栓孔连接,卡盘外侧开设有施力孔,施力孔内焊接施力套管,施力套管内置有施力杆。该手动盘车装置在实际使用时,能够通过卡盘、定位销与螺杆机主轴紧密连接,通过施力杆利用杠杆原理盘动螺杆机转子,以此实现盘车目的,该装置结构简单、操作便捷,盘车装置与螺杆机主轴连接紧密,施力杆与施力套筒接触面积大,不易出现施力杆弯曲及打滑现象,极大提高了螺杆机盘车效率。极大提高了螺杆机盘车效率。极大提高了螺杆机盘车效率。


技术研发人员:陈诚 王盛槐 廖达炎 刘明高 袁丹柱 陈春雷 薛波 陈龙
受保护的技术使用者:宜都兴发化工有限公司
技术研发日:2023.06.29
技术公布日:2023/10/27
