1.本实用新型属于工业设计用图纸裁切技术领域，具体涉及一种图纸裁切装置。


背景技术：

2.工业设计指以工学、美学、经济学为基础对工业产品进行设计，工业设计分为产品设计、环境设计、传播设计、设计管理4类，包括造型设计、机械设计、电路设计、服装设计、环境规划、室内设计、建筑设计、ui设计、平面设计、包装设计、广告设计、动画设计、展示设计、网站设计等，工业设计又称工业产品设计学，工业设计涉及到心理学，社会学，美学，人机工程学，机械构造，摄影，色彩学等，工业发展和劳动分工所带来的工业设计，与其它艺术、生产活动、工艺制作等都有明显不同，它是各种学科、技术和审美观念的交叉产物。
3.在工业设计的过程中，一般会使用图纸进行绘画设计，在图纸使用的过程中，根据需求大小，需要对图纸进行裁切，现有图纸裁切通常是使用剪刀进行裁切，操作繁琐、裁切效率慢，且在进行裁切时，由于图纸会发生晃动，导致图纸切边不齐。


技术实现要素：

4.为解决上述背景技术中提出的问题。本实用新型提供了一种图纸裁切装置。
5.为实现上述目的，本实用新型提供如下技术方案：一种图纸裁切装置，包括底座，所述底座上表面的左侧与升降架的下表面固接，所述升降架的内部设置有升降组件，所述升降架的右侧面与移动架的左侧面滑动连接，所述移动架的内部设置有移动组件，所述移动组件的下表面设置有安装架，所述底座的上表面与裁切箱的下表面固接，所述裁切箱内壁的下表面开设有移动槽，所述移动槽的内部设置有整齐组件，所述裁切箱内壁背面的上侧与固定架的背面固接，所述固定架的内部设置有清理组件，所述底座的右侧面与垃圾箱的左侧面可拆卸连接。
6.优选的，所述安装架的左右两侧面分别固接有两个收缩架，所述收缩架内壁的上表面分别与若干弹簧的上表面固接，所述弹簧的下表面与固定板的上表面固接，所述固定板的外表面与收缩架的内壁滑动连接。
7.优选的，所述清理组件包括与固定架内壁左侧面转动连接的螺杆c，所述螺杆c的右端穿过固定架内壁右侧面卡接的轴承延伸至固定架外部，所述螺杆c的外表面螺纹连接有螺纹套c，所述螺纹套c的下表面分别安装有顶板和毛刷，所述顶板和毛刷的下表面与裁切箱内壁的下表面滑动连接。
8.优选的，所述整齐组件包括与移动槽内壁背面转动连接的螺杆d，所述螺杆d的正面穿过移动槽内壁正面卡接的轴承与步进电机c的输出轴固接，所述步进电机c安装在裁切箱的正面，所述螺杆d的外表面螺纹连接有螺纹套d，所述螺纹套d的上表面与推板的下表面固接，所述推板的外表面与放置槽的内壁滑动连接，所述放置槽开设在裁切箱内壁的背面。
9.优选的，所述推板下表面的右侧与限位块的上表面固接，所述限位块的下表面与限位槽内壁的下表面滑动连接，所述限位槽开设在裁切箱内壁的下表面。
10.优选的，所述升降组件包括与升降架内壁下表面转动连接的螺杆a，所述螺杆a的顶端穿过升降架内壁上表面卡接的轴承与步进电机a的输出轴固接，所述步进电机a安装在升降架的上表面，所述螺杆a的外表面螺纹连接有螺纹套a，所述螺纹套a的右侧面与移动架的左侧面固接。
11.优选的，所述移动组件包括与移动架内壁左侧面转动连接的螺杆b，所述螺杆b的右端穿过移动架内壁左侧面卡接的轴承与步进电机b的输出轴固接，所述步进电机b安装在移动架的右侧面，所述螺杆b的外表面螺纹连接有螺纹套b，所述螺纹套b的下表面与安装架的上表面固接，所述安装架的内壁与切刀的外表面可拆卸连接。
12.与现有技术相比，本实用新型的有益效果是：
13.本实用新型，通过步进电机b带动安装架和切刀向右移动，进而对图纸需要切割的位置进行调整，步进电机a带动移动架和切刀向下移动，进而对图纸进行裁切，在裁切的过程中，固定板的长度高于切刀，因此固定板先切刀接触图纸，进而安装架左右两侧面的固定板在弹簧的推动下对图纸切割处进行镇压，解决了现有装置在进行裁切时，由于图纸会发生晃动，导致图纸切边不齐的问题。
14.本实用新型，通过转动螺杆c带动顶板和毛刷向右移动对裁切箱内部残存的垃圾清扫至垃圾箱内，无需手动清理，便于人们对裁切后残存的垃圾进行集中回收处理。
附图说明
15.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

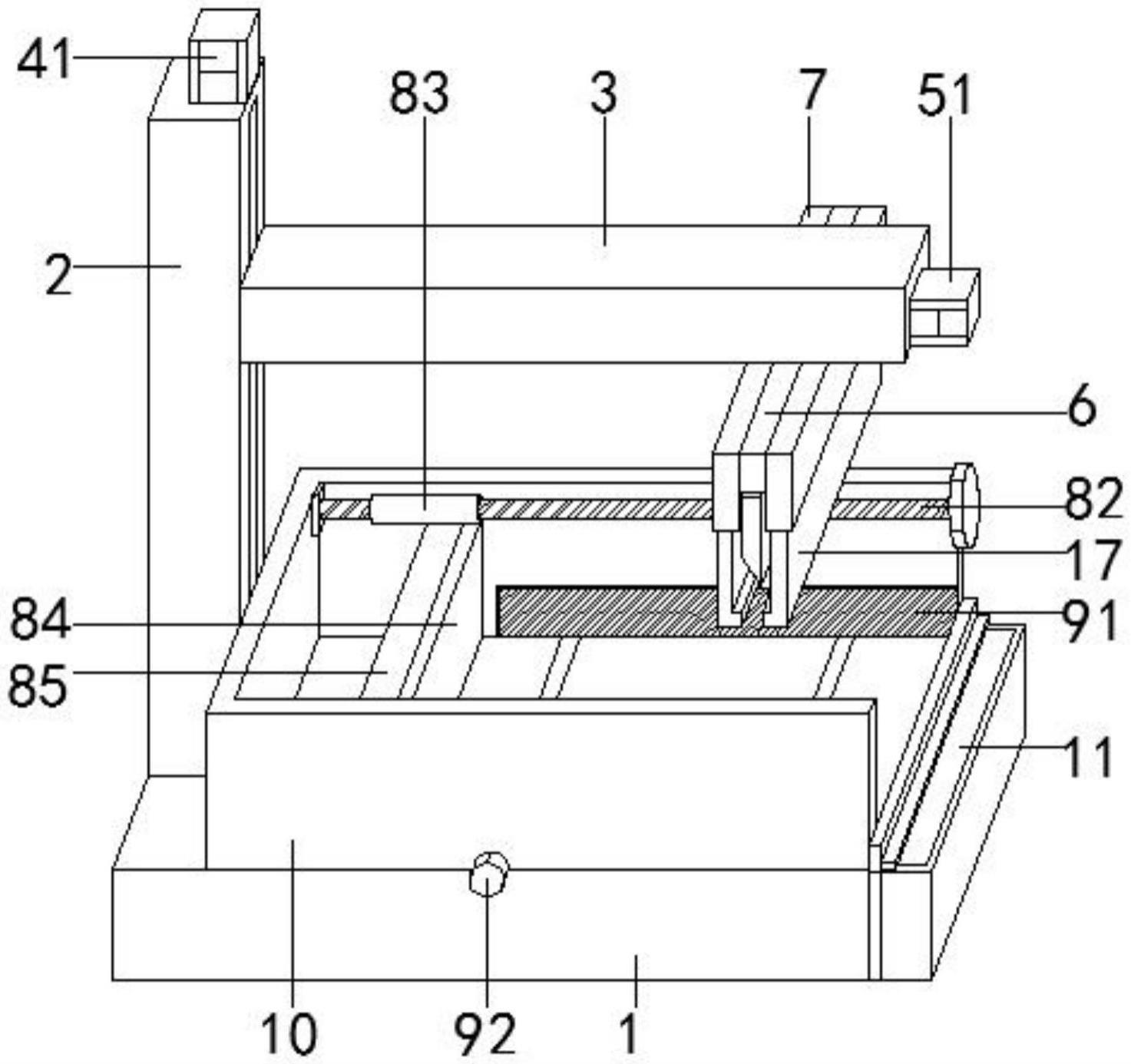

16.图1为本实用新型的结构示意图；
17.图2为本实用新型中正视的剖面结构示意图；
18.图3为本实用新型中俯视的剖面结构示意图；
19.图4为本实用新型中a处的放大结构示意图；
20.图中：1、底座；2、升降架；3、移动架；
21.升降组件：41、步进电机a；42、螺杆a；43、螺纹套a；
22.移动组件：51、步进电机b；52、螺杆b；53、螺纹套b；
23.6、安装架；7、收缩架；
24.清理组件：81、固定架；82、螺杆c；83、螺纹套c；84、顶板；85、毛刷；
25.整齐组件：91、推板；92、步进电机c；93、螺杆d；94、螺纹套d；95、放置槽；
26.10、裁切箱；11、垃圾箱；12、限位槽；13、移动槽；14、限位块；15、弹簧；16、切刀；17、固定板。
具体实施方式
27.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.实施例
29.请参阅图1-4，本实用新型提供以下技术方案：一种图纸裁切装置，包括底座1，所述底座1上表面的左侧与升降架2的下表面固接，所述升降架2的内部设置有升降组件，所述升降架2的右侧面与移动架3的左侧面滑动连接，所述移动架3的内部设置有移动组件，所述移动组件的下表面设置有安装架6，所述底座1的上表面与裁切箱10的下表面固接，所述裁切箱10内壁的下表面开设有移动槽13，所述移动槽13的内部设置有整齐组件，所述裁切箱10内壁背面的上侧与固定架81的背面固接，所述固定架81的内部设置有清理组件，所述底座1的右侧面与垃圾箱11的左侧面可拆卸连接。
30.具体的，通过设置所述安装架6的左右两侧面分别固接有两个收缩架7，所述收缩架7内壁的上表面分别与若干弹簧15的上表面固接，所述弹簧15的下表面与固定板17的上表面固接，所述固定板17的外表面与收缩架7的内壁滑动连接；
31.步进电机a41带动切刀16向下移动，而l型固定板17的长度高于切刀16，因此固定板17先切刀16接触图纸，进而安装架6左右两侧面的固定板17在弹簧15的推动下对图纸切割处进行镇压，避免切刀16在裁切时，图纸偏斜，导致裁切边不齐的问题。
32.具体的，通过设置所述清理组件包括与固定架81内壁左侧面转动连接的螺杆c82，所述螺杆c82的右端穿过固定架81内壁右侧面卡接的轴承延伸至固定架81外部，所述螺杆c82的外表面螺纹连接有螺纹套c83，所述螺纹套c83的下表面分别安装有顶板84和毛刷85，所述顶板84和毛刷85的下表面与裁切箱10内壁的下表面滑动连接；
33.将图纸放置在裁切箱10内，使图纸的左侧面与顶板84的右侧面贴合，配合推板91，使放置在裁切箱10内的图纸放置整齐，转动螺杆c82带动螺纹套c83向右移动，螺纹套c83向右移动带动顶板84和毛刷85向右移动对裁切箱10内部残存的垃圾进行清扫。
34.具体的，通过设置所述整齐组件包括与移动槽13内壁背面转动连接的螺杆d93，所述螺杆d93的正面穿过移动槽13内壁正面卡接的轴承与步进电机c92的输出轴固接，所述步进电机c92安装在裁切箱10的正面，所述螺杆d93的外表面螺纹连接有螺纹套d94，所述螺纹套d94的上表面与推板91的下表面固接，所述推板91的外表面与放置槽95的内壁滑动连接，所述放置槽95开设在裁切箱10内壁的背面；
35.步进电机c92带动螺杆d93旋转，螺杆d93旋转带动螺纹套d94向前移动，螺纹套d94向前移动带动推板91向前移动，推板91向前移动推动放置在裁切箱10内的图纸正面靠近裁切箱10内壁的正面，进而对图纸进行整平。
36.具体的，通过设置所述推板91下表面的右侧与限位块14的上表面固接，所述限位块14的下表面与限位槽12内壁的下表面滑动连接，所述限位槽12开设在裁切箱10内壁的下表面；
37.推板91移动带动限位块14在限位槽12内移动，限位槽12和限位块14对推板91进行限位，避免推板91在移动的过程中出现晃动。
38.具体的，通过设置所述升降组件包括与升降架2内壁下表面转动连接的螺杆a42，所述螺杆a42的顶端穿过升降架2内壁上表面卡接的轴承与步进电机a41的输出轴固接，所述步进电机a41安装在升降架2的上表面，所述螺杆a42的外表面螺纹连接有螺纹套a43，所述螺纹套a43的右侧面与移动架3的左侧面固接；
39.通过步进电机a41带动螺杆a42旋转，螺杆a42旋转带动螺纹套a43向下移动，螺纹套a43向下移动带动移动架3和切刀16向下移动，进而对图纸进行裁切。
40.具体的，通过设置所述移动组件包括与移动架3内壁左侧面转动连接的螺杆b52，所述螺杆b52的右端穿过移动架3内壁左侧面卡接的轴承与步进电机b51的输出轴固接，所述步进电机b51安装在移动架3的右侧面，所述螺杆b52的外表面螺纹连接有螺纹套b53，所述螺纹套b53的下表面与安装架6的上表面固接，所述安装架6的内壁与切刀16的外表面可拆卸连接；
41.步进电机b51带动螺杆b52旋转，螺杆b52旋转带动螺纹套b53向右移动，螺纹套b53向右移动带动安装架6和切刀16向右移动，进而对图纸需要切割的位置进行调整。
42.本实用新型的工作原理及使用流程：
43.本实用新型，在使用时；
44.将图纸放置在裁切箱10内，使图纸的左侧面与顶板84的右侧面贴合，步进电机c92带动螺杆d93旋转，螺杆d93旋转带动螺纹套d94向前移动，螺纹套d94向前移动带动推板91向前移动，推板91向前移动推动放置在裁切箱10内的图纸正面靠近裁切箱10内壁的正面，进而使图纸摆放整齐；
45.步进电机b51带动螺杆b52旋转，螺杆b52旋转带动螺纹套b53向右移动，螺纹套b53向右移动带动安装架6和切刀16向右移动，进而对图纸需要切割的位置进行调整，步进电机a41带动螺杆a42旋转，螺杆a42旋转带动螺纹套a43向下移动，螺纹套a43向下移动带动移动架3和切刀16向下移动，进而对图纸进行裁切；
46.转动螺杆c82带动螺纹套c83向右移动，螺纹套c83向右移动带动顶板84和毛刷85向右移动对裁切箱10内部残存的垃圾清扫至垃圾箱11内，便于人们集中回收处理。
47.涉及到电路和电子元器件和模块均为现有技术，本领域技术人员完全可以实现，无需赘言，本实用新型保护的内容也不涉及对于软件和方法的改进。
