1.本实用新型涉及一种组装机，特别是涉及一种料带式血凝杯组装机，属于血凝杯加工设备技术领域。


背景技术：

2.血凝杯是一种用于检验血液的一种检测容器，血凝杯在制作时需要将杯盖和杯体进行压合组装。
3.而现有的料带式血凝杯组装机，由于血凝杯杯体较小，在将杯盖压在杯体上时容易出现偏移的情况，影响产品品质。


技术实现要素：

4.本实用新型的主要目的是为了解决压合时易出现偏移情况，影响产品品质的问题，而提供一种料带式血凝杯组装机。
5.本实用新型的目的可以通过采用如下技术方案达到：
6.一种料带式血凝杯组装机，包括支架以及设置在支架上端的第一电动推杆，第一电动推杆的输出端安装有压板，支架的一侧设置有第一输送带，第一输送带的表面均匀设置有多个橡胶卡板，第一输送带的中部设置有夹持构件，夹持构件的一侧设置有限位架，限位架的上部安装有驱动电机，驱动电机的输出端通过丝杆连接有滑块，滑块的上方设置有真空泵，滑块的下方设置有第三电动推杆，第三电动推杆的输出端连接有气动吸盘架。
7.进一步的，夹持构件包括安装架以及设置在安装架上端的两个第二电动推杆，安装架的中部安装有红外线传感器。
8.进一步的，第二电动推杆的输出端安装有橡胶防滑板。
9.进一步的，限位架与滑块滑动连接。
10.进一步的，支架的外侧安装有操作面板。
11.进一步的，第一输送带的一端设置有第二输送带。
12.进一步的，第二输送带的外侧设置有挡板。
13.进一步的，第一输送带的两侧均设置有限位板。
14.进一步的，限位板的中部开设有避让缺口。
15.进一步的，限位板的一端上安装有三角板。
16.本实用新型的有益技术效果：按照本实用新型的料带式血凝杯组装机，先利用橡胶卡板对每个杯体进行限位，同时能够卡住杯体的下端，防止在移动时滑动，保障第一输送带输送杯体到指定位置准确，然后通过夹持构件进行夹持，进一步保障组装的准确，然后通过真空泵配合气动吸盘架将杯盖吸住，然后通过驱动电机配合丝杆带动滑块移动到杯体上方，将杯盖放在杯体上方，然后通过第一电动推杆带动压板下移将杯盖与杯体压紧，夹持构件和第一电动推杆复位，为下一个压合做准备，压合完成后的血凝杯通过第一输送带继续输送，能够有效的放置血凝杯在组装时偏移，保障组装的准确，降低不良率。
附图说明

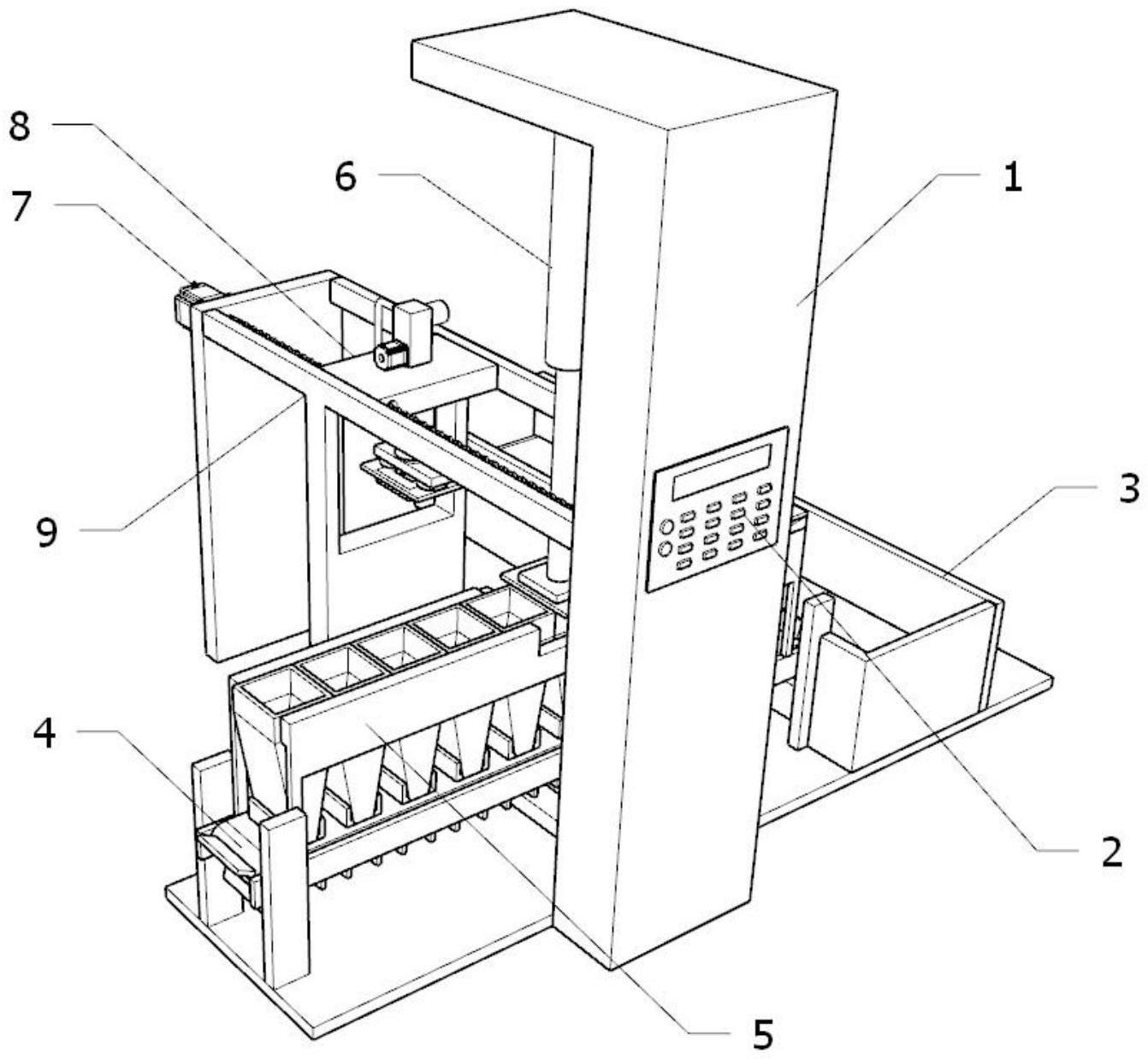

17.图1为按照本实用新型的一优选实施例的整体结构示意图；
18.图2为按照本实用新型的一优选实施例的整体结构俯视图；
19.图3为按照本实用新型的一优选实施例的整体结构侧视图；
20.图4为按照本实用新型的一优选实施例的限位板结构示意图；
21.图5为按照本实用新型的一优选实施例的夹持构件结构示意图；
22.图6为按照本实用新型的一优选实施例的滑块结构示意图。
23.图中：1、支架；2、操作面板；3、挡板；4、第一输送带；5、限位板；6、第一电动推杆；7、驱动电机；8、滑块；9、限位架；10、第二输送带；11、真空泵；12、橡胶卡板；13、夹持构件；14、第二电动推杆；15、红外线传感器；16、三角板；17、第三电动推杆；18、气动吸盘架。
具体实施方式
24.为使本领域技术人员更加清楚和明确本实用新型的技术方案，下面结合实施例及附图对本实用新型作进一步详细的描述，但本实用新型的实施方式不限于此。
25.如图1-图6所示，本实施例提供的料带式血凝杯组装机，包括支架1以及设置在支架1上端的第一电动推杆6，第一电动推杆6的输出端安装有压板，支架1的一侧设置有第一输送带4，第一输送带4的表面均匀设置有多个橡胶卡板12，第一输送带4的中部设置有夹持构件13，夹持构件13的一侧设置有限位架9，限位架9的上部安装有驱动电机7，驱动电机7的输出端通过丝杆连接有滑块8，滑块8的上方设置有真空泵11，滑块8的下方设置有第三电动推杆17，第三电动推杆17的输出端连接有气动吸盘架18，先利用橡胶卡板12对每个杯体进行限位，同时能够卡住杯体的下端，防止在移动时滑动，保障第一输送带4输送杯体到指定位置准确，然后通过夹持构件13进行夹持，进一步保障组装的准确，然后通过真空泵11配合气动吸盘架18将杯盖吸住，然后通过驱动电机7配合丝杆带动滑块8移动到杯体上方，将杯盖放在杯体上方，然后通过第一电动推杆6带动压板下移将杯盖与杯体压紧，夹持构件13和第一电动推杆6复位，为下一个压合做准备，压合完成后的血凝杯通过第一输送带4继续输送，能够有效的放置血凝杯在组装时偏移，保障组装的准确，降低不良率。
26.在本实施例中，如图2、图4和图5所示，夹持构件13包括安装架以及设置在安装架上端的两个第二电动推杆14，安装架的中部安装有红外线传感器15，红外线传感器15型号为lhi958红外传感器，第二电动推杆14的输出端安装有橡胶防滑板，用于保障夹持的稳定，限位架9与滑块8滑动连接，支架1的外侧安装有操作面板2，第一输送带4的一端设置有第二输送带10，第二输送带10的外侧设置有挡板3，用于输送压合完成的血凝杯，第一输送带4的两侧均设置有限位板5，限位板5的中部开设有避让缺口，限位板5的一端上安装有三角板16，用于压合完成的杯体能够通过三角板16从橡胶卡板12上抬起，防止卡住。
27.在本实施例中，如图1-图6所示，本实施例提供的一种料带式血凝杯组装机的工作过程如下：
28.步骤1：将杯体放在第一输送带4上，并通过橡胶卡板12卡住杯体的底部；
29.步骤2：通过第一输送带4将杯体输送到指定位置，然后通过夹持构件13进行夹持，在通过真空泵11配合气动吸盘架18将杯盖吸取，利用驱动电机7带动滑块8移动到杯体的上方，将杯盖放下，然后通过第一电动推杆6带动压板将杯盖压在杯体上；
30.步骤3：完成压合后，通过三角板16将压合后的杯体和杯盖从橡胶卡板12中抬起，并通过第二输送带10进行转运。
31.综上所述，在本实施例中，按照本实施例的料带式血凝杯组装机，先利用橡胶卡板12对每个杯体进行限位，同时能够卡住杯体的下端，防止在移动时滑动，保障第一输送带4输送杯体到指定位置准确，然后通过夹持构件13进行夹持，进一步保障组装的准确，然后通过真空泵11配合气动吸盘架18将杯盖吸住，然后通过驱动电机7配合丝杆带动滑块8移动到杯体上方，将杯盖放在杯体上方，然后通过第一电动推杆6带动压板下移将杯盖与杯体压紧，夹持构件13和第一电动推杆6复位，为下一个压合做准备，压合完成后的血凝杯通过第一输送带4继续输送，能够有效的放置血凝杯在组装时偏移，保障组装的准确，降低不良率。
32.以上所述，仅为本实用新型进一步的实施例，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型所公开的范围内，根据本实用新型的技术方案及其构思加以等同替换或改变，都属于本实用新型的保护范围。
