1.本实用新型涉及防水卷材浸浆技术领域,具体为建筑防水卷材浸浆装置。
背景技术:2.防水卷材主要是用于建筑墙体、屋面、以及隧道、公路、垃圾填埋场等处,起到抵御外界雨水、地下水渗漏的一种可卷曲成卷状的柔性建材产品,作为工程基础与建筑物之间无渗漏连接,在应用中,将沥青类或高分子类防水材料浸渍在胎体上,制作成的防水材料产品,以卷材形式提供,称为防水卷材。
3.现有防水卷材在生产制造中,需要将较高温的沥青材料在防水卷材的原有基础层上均匀涂抹,在涂抹时,由于人工涂抹操作过程较为不稳定,容易出现涂抹不均匀厚度不一等情况,影响防水卷材的正常生产品质,为此,我们提出建筑防水卷材浸浆装置。
技术实现要素:4.本实用新型的目的在于提供建筑防水卷材浸浆装置,以解决上述背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:建筑防水卷材浸浆装置,包括主体、输送浸浆机构和均匀涂抹机构,所述主体的底部设置有输送浸浆机构,且输送浸浆机构的一端连接有均匀涂抹机构,所述均匀涂抹机构包括出料盖板、卡板、螺栓、抹平架、边端滚轴和出料口,且出料盖板的一端端末设置有卡板,所述卡板的两端分布有螺栓,且出料盖板的一侧中部设置有抹平架,所述抹平架的两端分布有边端滚轴,且出料盖板的中部开设有出料口。
6.进一步的,所述卡板沿着出料盖板两端对称分布,且出料盖板通过卡板、螺栓与输送浸浆机构构成可拆卸结构。
7.进一步的,所述出料口与抹平架之间相连通,且抹平架、边端滚轴沿着出料盖板一侧对称分布。
8.进一步的,所述主体包括主框架、物料辊、卷材基层、沥青池、搅拌辊和均匀漏槽,且主框架的顶端一侧设置有物料辊,所述物料辊的四周设置有卷材基层,且主框架的顶面另一侧设置有沥青池,所述沥青池的内部设置有搅拌辊,且搅拌辊的下方设置有均匀漏槽。
9.进一步的,所述物料辊与卷材基层之间相连接,且主框架与输送浸浆机构为一体式。
10.进一步的,所述均匀漏槽沿着沥青池底部中端开设,且搅拌辊设置有两组。
11.进一步的,所述输送浸浆机构包括浸浆仓、挤压辊、限位架和收集盒,且浸浆仓的内部一端分布有挤压辊,所述挤压辊的一侧设置有限位架,且限位架的底端一侧设置有收集盒。
12.进一步的,所述挤压辊沿着浸浆仓一端内部等距分布,且限位架与浸浆仓之间为固定连接。
13.与现有技术相比,本实用新型的有益效果是:
14.该建筑防水卷材浸浆装置,可通过抹平架将卷材基层表面厚度不均匀的沥青材料铲平,以此达到传输过程中卷材厚度稳定均匀化的目的,让防水卷材的生产质量统一化,多余的沥青铲平材料则会掉落入下方的收集盒内,方便作业人员后续收集处理。
15.此结构可通过沥青池中端底部开设的均匀漏槽,将沥青均匀铺洒入下方的卷材基层表面,可通过沥青池两侧分布的搅拌辊进行均匀搅拌,避免沥青凝结,保持浸浆过程的顺利和稳定。
16.由于卷材基层两端尺寸与限位架两侧内壁相贴合,从而通过限位架可起到浸浆时候的防溢出作用,同时方便对两侧铺盖范围限位,完成符合尺寸的浸浆铺设卷材加工过程。
附图说明

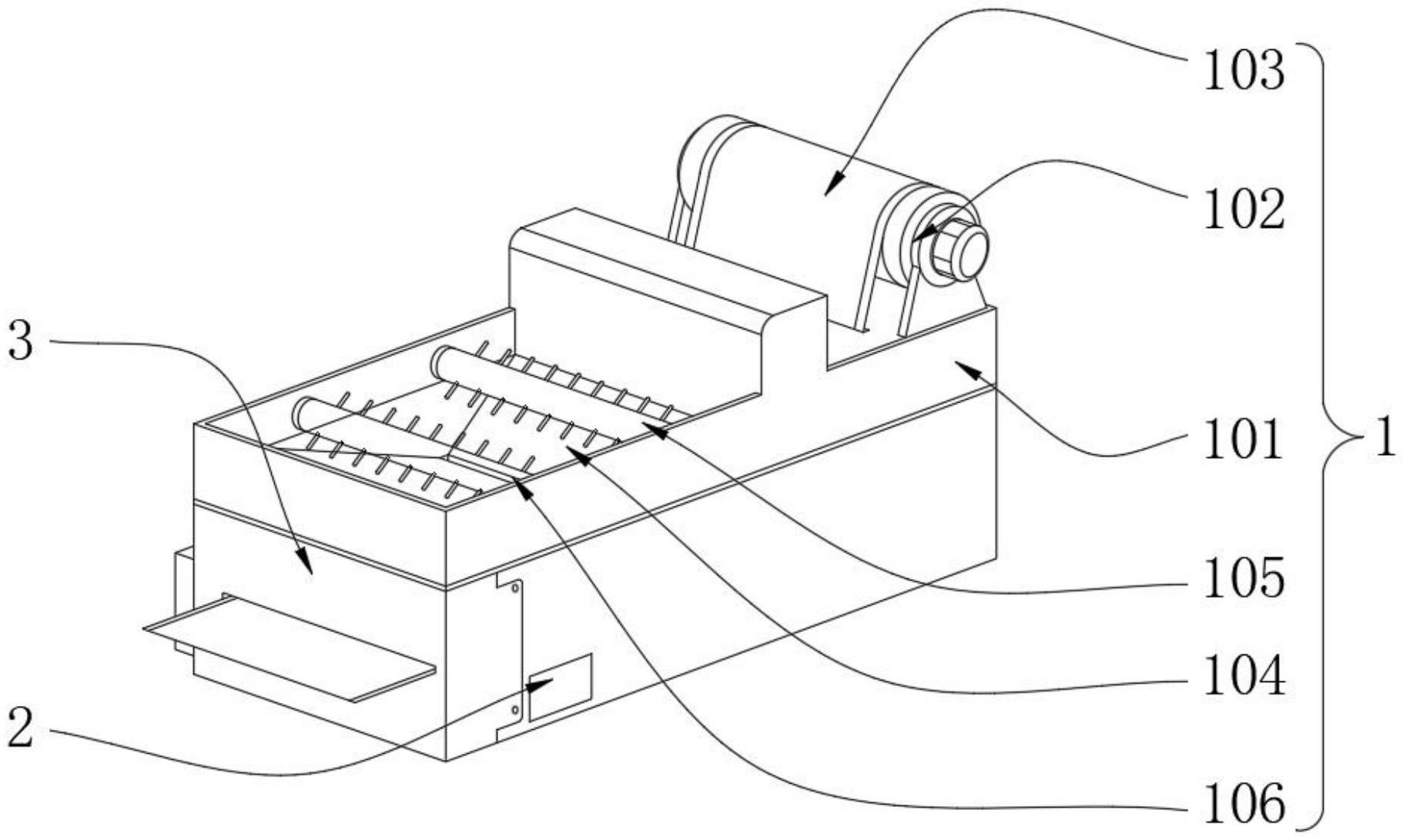

17.图1为本实用新型立体结构示意图;
18.图2为本实用新型输送浸浆机构立体结构示意图;
19.图3为本实用新型均匀涂抹机构侧视内部结构示意图。
20.图中:1、主体;101、主框架;102、物料辊;103、卷材基层;104、沥青池;105、搅拌辊;106、均匀漏槽;2、输送浸浆机构;201、浸浆仓;202、挤压辊;203、限位架;204、收集盒;3、均匀涂抹机构;301、出料盖板;302、卡板;303、螺栓;304、抹平架;305、边端滚轴;306、出料口。
具体实施方式
21.实施例1
22.如图1所示,建筑防水卷材浸浆装置,包括:主体1;主体1的底部设置有输送浸浆机构2,且输送浸浆机构2的一端连接有均匀涂抹机构3,主体1包括主框架101、物料辊102、卷材基层103、沥青池104、搅拌辊105和均匀漏槽106,且主框架101的顶端一侧设置有物料辊102,物料辊102的四周设置有卷材基层103,且主框架101的顶面另一侧设置有沥青池104,沥青池104的内部设置有搅拌辊105,且搅拌辊105的下方设置有均匀漏槽106,物料辊102与卷材基层103之间相连接,且主框架101与输送浸浆机构2为一体式,均匀漏槽106沿着沥青池104底部中端开设,且搅拌辊105设置有两组,在此装置进行防水卷材的生产中时,可通过主框架101配合物料辊102,对收束的卷材基层103进行梳理传输,从而进行浸浆过程,将加热后的沥青倒入沥青池104,再通过沥青池104中端底部开设的均匀漏槽106,将沥青均匀铺洒入下方的卷材基层103表面,而在沥青的摊铺过程中,可通过沥青池104两侧分布的搅拌辊105进行均匀搅拌,避免沥青凝结,保持浸浆过程的顺利和稳定。
23.如图2所示,建筑防水卷材浸浆装置,输送浸浆机构2包括浸浆仓201、挤压辊202、限位架203和收集盒204,且浸浆仓201的内部一端分布有挤压辊202,挤压辊202的一侧设置有限位架203,且限位架203的底端一侧设置有收集盒204,挤压辊202沿着浸浆仓201一端内部等距分布,且限位架203与浸浆仓201之间为固定连接,在此浸浆机构中采用浸浆仓201设计,将挤压辊202拉扯进浸浆仓201内的卷材基层103进行传输过程,辅助卷材基层103配合上方的均匀漏槽106落下的沥青,进行均匀匀速化的浸浆过程,而在浸浆过程中,由于卷材基层103两端尺寸与限位架203两侧内壁相贴合,从而通过限位架203可起到浸浆时候的防溢出作用,同时方便对两侧铺盖范围限位,完成符合尺寸的浸浆铺设卷材加工过程。
24.实施例2
25.如图3所示,建筑防水卷材浸浆装置,均匀涂抹机构3包括出料盖板301、卡板302、螺栓303、抹平架304、边端滚轴305和出料口306,且出料盖板301的一端端末设置有卡板302,卡板302的两端分布有螺栓303,且出料盖板301的一侧中部设置有抹平架304,抹平架304的两端分布有边端滚轴305,且出料盖板301的中部开设有出料口306,卡板302沿着出料盖板301两端对称分布,且出料盖板301通过卡板302、螺栓303与输送浸浆机构2构成可拆卸结构,出料口306与抹平架304之间相连通,且抹平架304、边端滚轴305沿着出料盖板301一侧对称分布,在通过浸浆铺设后的卷材会被边端滚轴305压住两侧,从而向出料口306中拽出,同时由于卷材在传输过程中会接触出料口306上下分布的抹平架304,可通过抹平架304将卷材基层103表面厚度不均匀的沥青材料铲平,以此达到传输过程中卷材厚度稳定均匀化的目的,让防水卷材的生产质量统一化,多余的沥青铲平材料则会掉落入下方的收集盒204内,方便作业人员后续收集处理。
26.综上,该建筑防水卷材浸浆装置在使用时,首先可通过主框架101配合物料辊102,对收束的卷材基层103进行梳理传输,挤压辊202拉扯进浸浆仓201内的卷材基层103进行传输过程,将加热后的沥青倒入沥青池104,再通过沥青池104中端底部开设的均匀漏槽106,将沥青均匀铺洒入下方的卷材基层103表面,辅助卷材基层103配合上方的均匀漏槽106落下的沥青,进行均匀匀速化的浸浆过程,完成浸浆后其卷材被边端滚轴305压住两侧,从而向出料口306中拽出,同时由于卷材在传输过程中会接触出料口306上下分布的抹平架304,可通过抹平架304将卷材基层103表面厚度不均匀的沥青材料铲平。
