1.本实用新型涉及水利工程技术领域，具体涉及一种水利堤防加固装置。


背景技术：

2.水利工程是用于防洪、除涝、灌溉、发电、供水、围垦、水土保持、移民、水资源保护等工程及其配套和附属工程的统称；堤岸是用于防治河水漫溢的挡水工程，堤岸建造时设置一定坡度，并在堤岸的斜坡上设置绿化带，在绿化带上种植植被，通过植被起到加固堤岸上泥土的牢固度，进而减少雨水和河水冲刷时堤岸上的泥土松动并从堤岸上剥离的几率；现有的堤防加固装置一般是通过大量螺栓固定连接至堤防迎水斜面处，然后通过堤防加固装置上的防护板对堤防进行保护，但是当堤防加固装置上的防护板被水浪破坏后，需要将防护板上的全部螺栓拆卸后进行更换，整个更换施工过程过于麻烦。
3.基于上述情况，本实用新型提出了一种水利堤防加固装置，可有效解决以上问题。


技术实现要素：

4.本实用新型的目的在于提供一种水利堤防加固装置。本实用新型提供的一种水利堤防加固装置，结构简单，通过将加固板安装基座的底面部分地埋设于钢筋混凝土层内并通过多个螺栓与钢筋混凝土层固定连接，增加了加固板安装基座的安装稳定性；同时加固板通过插接的方式插设于加固板安装基座的安装槽中，当堤防加固装置上的加固板被水浪破坏后，方便加固板进行拆装，减小了工人的工作强度。
5.本实用新型通过下述技术方案实现：
6.一种水利堤防加固装置，包括堤防本体，所述堤防本体的一侧设置有迎水斜面，所述迎水斜面的表面设置有钢筋混凝土层，所述钢筋混凝土层的表面设置有加固板安装基座，所述加固板安装基座的底面部分地埋设于所述钢筋混凝土层内并通过多个螺栓与钢筋混凝土层固定连接；所述加固板安装基座开设有多个安装槽，所述安装槽内插设连接有加固板。
7.根据上述技术方案，作为上述技术方案的进一步优选技术方案，所述安装槽的两侧分别设置有滑槽，所述安装槽的底部设置有插槽，所述滑槽内固定连接有向外延伸的第一凸出部，所述插槽内设置有向外延伸的第二凸出部。
8.根据上述技术方案，作为上述技术方案的进一步优选技术方案，所述第二凸出部的两端分别与两侧的第一凸出部的底端固定连接或分开设置。
9.根据上述技术方案，作为上述技术方案的进一步优选技术方案，所述加固板的两侧分别开设有供第一凸出部插入的第一凹槽，所述加固板的底部开设有供第二凸出部插入的第二凹槽。
10.根据上述技术方案，作为上述技术方案的进一步优选技术方案，所述加固板的第一凹槽与第二凹槽之间相互连通或分开设置。
11.根据上述技术方案，作为上述技术方案的进一步优选技术方案，所述加固板的顶
部两侧分别设置有吊装件，所述吊装件与所述加固板焊接连接或螺纹连接。
12.本实用新型与现有技术相比，具有以下优点及有益效果：
13.本实用新型提供的一种水利堤防加固装置，结构简单，通过将加固板安装基座的底面部分地埋设于钢筋混凝土层内并通过多个螺栓与钢筋混凝土层固定连接，增加了加固板安装基座的安装稳定性；同时加固板通过插接的方式插设于加固板安装基座的安装槽中，当堤防加固装置上的加固板被水浪破坏后，方便加固板进行拆装，减小了工人的工作强度。
附图说明

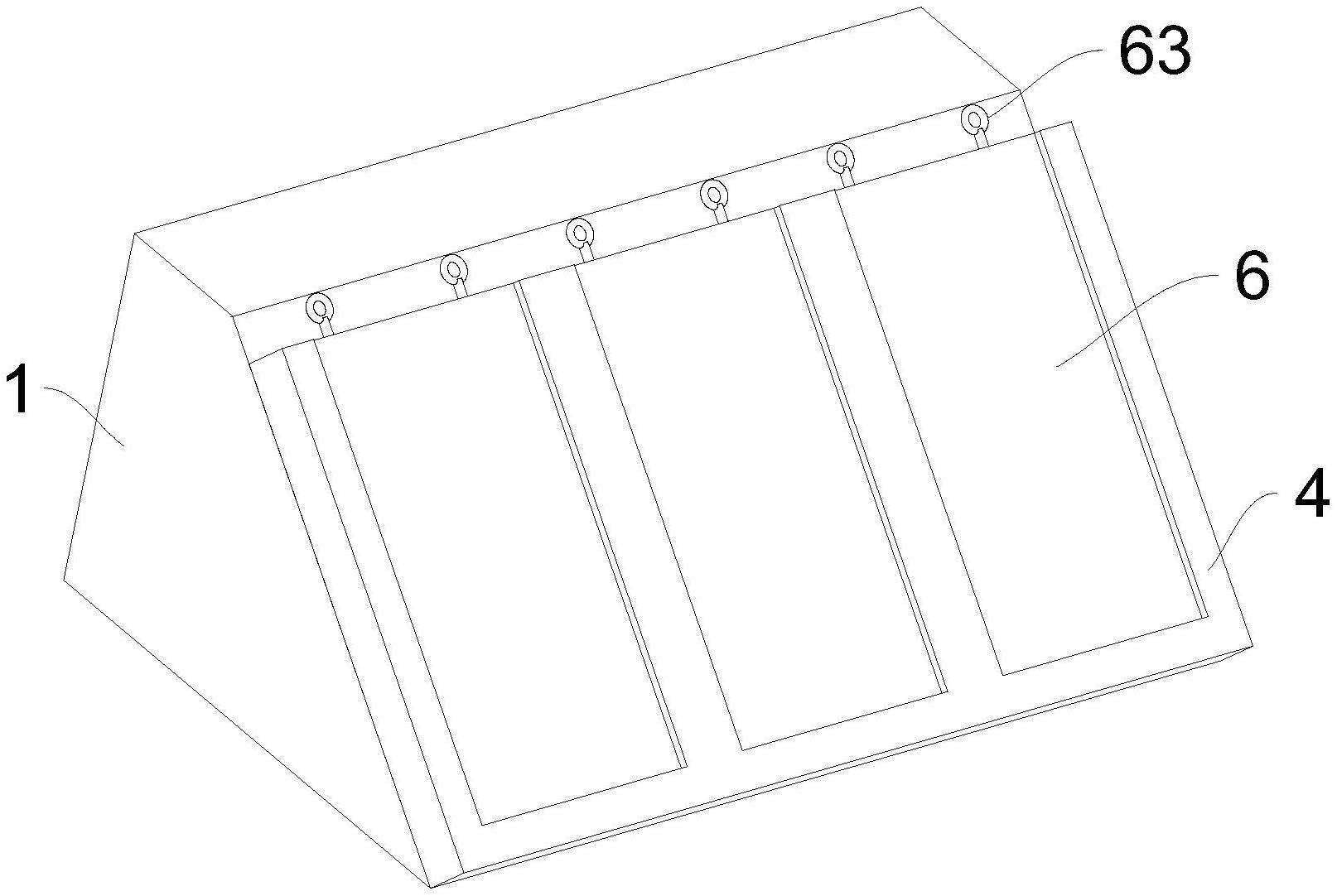

14.图1为本实用新型的整体结构示意图；
15.图2为本实用新型的纵向剖视图；
16.图3为本实用新型的加固板安装基座结构示意图；
17.图4为本实用新型的加固板安装基座结构示意图；
18.图5为本实用新型的加固板结构示意图；
19.图6为本实用新型的加固板结构示意图。
具体实施方式
20.为了使本领域的技术人员更好地理解本实用新型的技术方案，下面结合具体实施例对本实用新型的优选实施方案进行描述，但是应当理解，附图仅用于示例性说明，不能理解为对本专利的限制；为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。附图中描述位置关系仅用于示例性说明，不能理解为对本专利的限制。
21.实施例1：
22.一种水利堤防加固装置，包括堤防本体1，所述堤防本体1的一侧设置有迎水斜面2，所述迎水斜面2的表面设置有钢筋混凝土层3，所述钢筋混凝土层3的表面设置有加固板安装基座4，所述加固板安装基座4的底面部分地埋设于所述钢筋混凝土层3内并通过多个螺栓5与钢筋混凝土层3固定连接；所述加固板安装基座4开设有多个安装槽41，所述安装槽41内插设连接有加固板6。
23.本实用新型通过将加固板安装基座4的底面部分地埋设于钢筋混凝土层3内并通过多个螺栓5与钢筋混凝土层3固定连接，增加了加固板安装基座4的安装稳定性；同时加固板6通过插接的方式插设于加固板安装基座4的安装槽41中，当堤防加固装置上的加固板6被水浪破坏后，方便加固板6进行拆装，减小了工人的工作强度。
24.进一步地，在另一个实施例中，所述安装槽41的两侧分别设置有滑槽42，所述安装槽41的底部设置有插槽43，所述滑槽42内固定连接有向外延伸的第一凸出部44，所述插槽43内设置有向外延伸的第二凸出部45。
25.进一步地，在另一个实施例中，所述第二凸出部45的两端分别与两侧的第一凸出部44的底端固定连接或分开设置。
26.进一步地，在另一个实施例中，所述加固板6的两侧分别开设有供第一凸出部44插入的第一凹槽61，所述加固板6的底部开设有供第二凸出部45插入的第二凹槽62。
27.进一步地，在另一个实施例中，所述加固板6的第一凹槽61与第二凹槽62之间相互连通或分开设置。
28.进一步地，在另一个实施例中，所述加固板6的顶部两侧分别设置有吊装件63，所述吊装件63与所述加固板6焊接连接或螺纹连接。通过设置吊装件63，方便对加固板向上拉出，从而便于加固板6进行拆卸。
29.依据本实用新型的描述及附图，本领域技术人员很容易制造或使用本实用新型的一种水利堤防加固装置，并且能够产生本实用新型所记载的积极效果。
30.如无特殊说明，本实用新型中，若有术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系是基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此本实用新型中描述方位或位置关系的用语仅用于示例性说明，不能理解为对本专利的限制，对于本领域的普通技术人员而言，可以结合附图，并根据具体情况理解上述术语的具体含义。
31.除非另有明确的规定和限定，本实用新型中，若有术语“设置”、“相连”及“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
32.以上所述，仅是本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化，均落入本实用新型的保护范围之内。
