1.本实用新型涉及电缆沟排水装置技术领域，具体涉及一种电缆沟积水报警及自动排水装置。


背景技术：

2.在油田集输生产现场，机泵、仪表等地面设备的供电均采用敷设电缆连接，大多电缆采用或局部采用电缆沟敷设的方式进行敷设。在日常生产运行过程中，由于地下原油及污水管道分布密集且部分管道离电缆沟较近，在管道发生腐蚀穿孔时原油及污水直接渗透、漫溢进入电缆沟并沿电缆沟灌入配电室造成电气设备短路、跳闸，并对电气设备、电缆绝缘造成破坏。
3.因此，电缆沟积水对于生产存在很大的安全隐患，例如排水不及时，巡检人员无法下沟正常巡视等原因，致使电缆运行中的故障隐患不能及时发现、排除，造成设备故障等问题的发生。
4.对于电缆沟积水的问题已开展较多研究，目前大多采用电缆沟自动排水装置，根据使用环境的不同设置了不同的排水装置。其基本的设计原则都是液位联动排水，采用电缆沟内安置水罐或渗透输水的方式。但电缆沟内安置水罐存在水罐渗漏的隐患，造成电缆沟积水再次发生；渗透方式存在渗透介质的使用寿命的问题，若更换不及时，渗透失效，电缆沟积水。如何用，成为一个迫切需要解决的问题。


技术实现要素：

5.本实用新型所要解决的技术问题是避免电缆沟内部出现积水，且及时将其内的水排出，以避免电缆沟内存在积水的情形。
6.所采用的技术方案如下：
7.一种电缆沟积水报警及自动排水装置，包括埋设在电缆沟旁侧的蓄水箱，所述蓄水箱的靠上位置处开设一进水口，该进水口连通电缆沟内侧，所述进水口于高度方向上不高于所述电缆沟的底部，所述蓄水箱的靠下位置处设置一用于将蓄水箱内的水排出的排水泵，还包括检测蓄水箱内的液位的浮球式液位开关，其浮球设置于蓄水箱的内部，还包括一控制器和声光报警器，所述控制器电连接所述排水泵用于提供信号控制其启停、电连接所述浮球式液位开关用于接受检测液位的信号和电连接所述声光报警器用于控制其开启。
8.作为优选，所述蓄水箱呈长方体形状，其长度方向为平行于电缆沟的延伸方向，该蓄水箱靠近电缆沟的外侧面上向外凸伸设置一呈水平布置的内部中空的小长方体，所述小长方体的内部连通蓄水箱的内部，所述小长方体的长度方向平行于蓄水箱的长度方向，所述小长方体朝向电缆沟的外侧面为开口设置，该开口形成所述进水口，该开口位于电缆沟的侧壁底部且该开口的下边缘持平于电缆沟的底部。
9.作为优选，所述小长方体的长度为该蓄水箱的长度的三分之一至三分之二。
10.作为优选，所述蓄水箱于对应该小长方体的顶面的位置处向上凸伸设置形成一蓄
水箱人孔。
11.作为优选，还包括一复位按钮，其设置在所述控制器的外表面，该复位按钮连接所述声光报警器的继电器能够将继电器进行状态复位以消除报警。
12.作为优选，所述控制器内还设置有与浮球式液位开关的液位开关的电路呈并联设置的实验电路，还包括连接至该实验电路能够控制其连通的实验按钮，该实验按钮设置在所述控制器的外表面。
13.所提供的该装置所具有的技术效果：
14.当电缆沟出现积水，底部积水沿着蓄水箱的进水口进入蓄水箱，随进水量的增加浮球式液位计逐渐上升，到达一定高度时触发液位开关的信号传输至控制器，联锁声光报警器发出声光报警，同时联锁排水泵启动，待液位降低至液位开关以下时，报警自动解除，排水泵自动停止。利用该套装置，可实现电缆沟积水预警，同时利用液位连锁机泵进行积水抽排，积水水罐设置于电缆沟底部，利于积水的储存。装置设计合理、规范，确保现场运行的安全性。采用浮球式液位开关，不受环境、介质的影响，成本更低可靠性更高，适应性更强。
15.作为优选，进水口由具有长度的小方体的开口形成，使得进水口能够尽可能长，可使得电缆沟的积水快速进入蓄水箱。
16.作为优选，设置复位按钮，中控人员发现报警后立即通知现场岗位人员巡检并按下复位按钮消除报警。
17.作为优选，设计有“实验”控制电路，实验模式主要用于岗位人员日常对整个联锁控制电路的可靠性进行测试，当按下实验按钮时控制器联锁声光报警器报警并联锁点动排水泵，确保控制电路处于完好状态。
附图说明

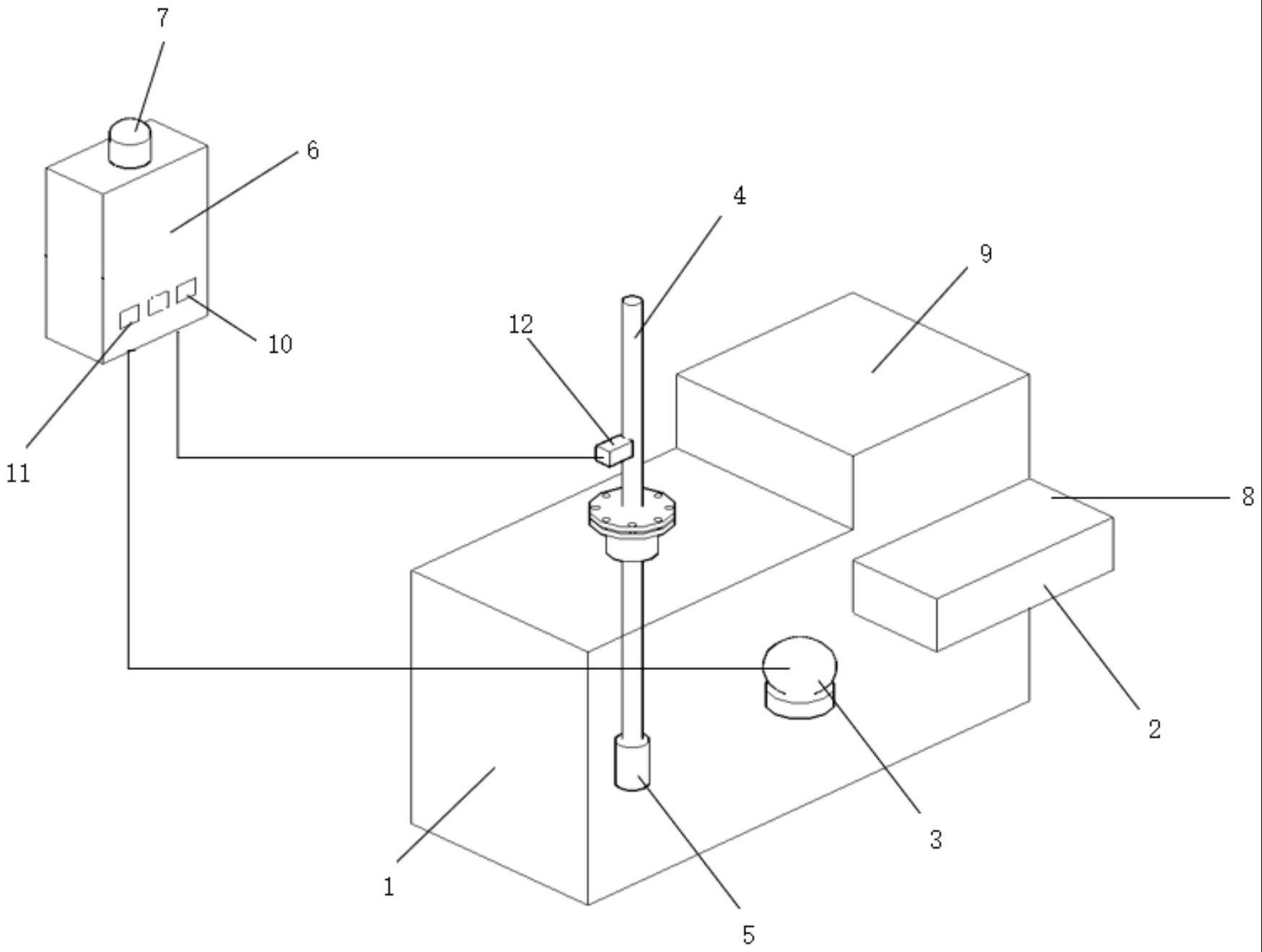

18.图1为本实用新型所提供的电缆沟积水报警及自动排水装置的一种具体实施方式的结构示意图。
19.图1中附图标记如下：
20.1蓄水箱，2进水口，3排水泵，4浮球式液位开关，5浮球，6控制器，7声光报警器，8小长方体，9蓄水箱人孔，10复位按钮，11实验按钮，12液位开关。
具体实施方式
21.以下将对本实用新型的作进一步的详细描述。
22.下面将参照附图对本实用新型进行更详细的描述，其中表示了本实用新型的优选实施例，应该理解本领域技术人员可以修改在此描述的本实用新型而仍然实现本实用新型的有益效果。因此，下列描述应当被理解为对于本领域技术人员的广泛知道，而并不作为对本实用新型的限制。
23.为了清楚，不描述实际实施例的全部特征。在下列描述中，不详细描述公知的功能和结构，因为它们会使本实用新型由于不必要的细节而混乱。应当认为在任何实际实施例的开发中，必须作出大量实施细节以实现开发者的特定目标。
24.为使本实用新型的目的、特征更明显易懂，下面结合附图对本实用新型的具体实施方式作进一步的说明。需要说明的是，附图均采用非常简化的形式且均使用非精准的比
率，仅用一方便、清晰地辅助说明本实用新型实施例的目的。
25.结合图1，其本实用新型所提供的电缆沟积水报警及自动排水装置的一种具体实施方式的结构示意图。
26.一种具体实施方式中，如图1所示，一种电缆沟积水报警及自动排水装置，包括埋设在电缆沟旁侧的蓄水箱1，所述蓄水箱1的靠上位置处开设一进水口2，该进水口2连通电缆沟内侧，所述进水口2于高度方向上不高于所述电缆沟的底部，所述蓄水箱1的靠下位置处设置一用于将蓄水箱内的水排出的排水泵3，还包括检测蓄水箱1内的液位的浮球式液位开关4，其浮球5设置于蓄水箱1的内部，还包括一控制器6和声光报警器7，所述控制器6电连接所述排水泵3用于提供信号控制其启停、电连接所述浮球式液位开关4用于接受检测液位的信号和电连接所述声光报警器7用于控制其开启。
27.当电缆沟出现积水，底部积水沿着蓄水箱1的进水口2进入蓄水箱1，随进水量的增加浮球式液位计4逐渐上升，到达一定高度时触发液位开关12的信号传输至控制器6，联锁声光报警器7发出声光报警，同时联锁排水泵3启动，待液位降低至液位开关12以下时，报警自动解除，排水泵3自动停止。利用该套装置，可实现电缆沟积水预警，同时利用液位连锁机泵进行积水抽排，蓄水箱1设置于电缆沟底部，利于积水的储存。装置设计合理、规范，确保现场运行的安全性。采用浮球式液位开关4，不受环境、介质的影响，成本更低可靠性更高，适应性更强。
28.结合图1，该具体实施方式中，所述蓄水箱1呈长方体形状，其长度方向为平行于电缆沟的延伸方向，该蓄水箱1靠近电缆沟的外侧面上向外凸伸设置一呈水平布置的内部中空的小长方体8，所述小长方体8的内部连通蓄水箱1的内部，所述小长方体8的长度方向平行于蓄水箱1的长度方向，所述小长方体8朝向电缆沟的外侧面为开口设置，该开口形成所述进水口2，该开口位于电缆沟的侧壁底部且该开口的下边缘持平于电缆沟的底部。
29.具体的，所述小长方体8的长度为该蓄水箱1的长度的三分之一至三分之二。
30.进水口2由具有长度的小方体8的开口形成，使得进水口2能够尽可能长，可使得电缆沟的积水快速进入蓄水箱1。
31.一种具体实施方式中，如图1所示，所述蓄水箱1于对应该小长方体8的顶面的位置处向上凸伸设置形成一蓄水箱人孔9。用于观察蓄水箱1内部和设备运转情况。
32.一种具体实施方式中，还包括一复位按钮10，其设置在所述控制器8的外表面，该复位按钮10连接所述声光报警器7的继电器能够将继电器进行状态复位以消除报警。
33.设置复位按钮10，中控人员发现报警后立即通知现场岗位人员巡检并按下复位按钮10消除报警。
34.如图1所示，一种具体实施方式中，所述控制器6内还设置有与浮球式液位开关4的液位开关12的电路呈并联设置的实验电路，还包括连接至该实验电路能够控制其连通的实验按钮11，该实验按钮11设置在所述控制器6的外表面。
35.设计有“实验”控制电路，实验模式主要用于岗位人员日常对整个联锁控制电路的可靠性进行测试，当按下实验按钮11时控制器联锁声光报警器7报警并联锁点动排水泵3，确保控制电路处于完好状态。
