1.本实用新型属于水利工程技术领域，具体涉及一种水利工程用清污栅栏。


背景技术：

2.水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程，也称为水工程，为提高河道的受力能力，则需要在河道内部设置河道管道，但是由于河道在河流的水面上经常有生活垃圾漂流，尤其是河道密集、水草丛生时主干河道上经常有各种漂浮垃圾，包括生活垃圾，这些漂浮物容易对河道管道造成堵塞，为此提出一种水利工程用清污栅栏。
3.现有的清污栅栏只能将渠道内部的垃圾进行阻拦，但渠道内部污渍较多，栅栏长期使用时表面会黏附有一层污渍，若不及时处理，不但影响栅栏的正常使用效果，甚至可能侵蚀栅栏表面，降低栅栏的使用寿命，且阻拦在渠道内部的垃圾，同样不便进行清理收集，需要人工手持捞网捞起，从而增加工作量。
4.因此，需要一种水利工程用清污栅栏，解决现有技术中存在的栅栏外部污渍不便清理以及工人手持捞网增加劳动力的问题。


技术实现要素：

5.本实用新型的目的在于提供一种水利工程用清污栅栏，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种水利工程用清污栅栏，包括底板、外架，所述底板的一端固定有驱动电机，所述驱动电机的驱动端固定有双向螺纹杆，所述双向螺纹杆的外部两侧螺纹连接有滑动块，所述滑动块的顶端固定有安装块，所述安装块地顶端转动连接有转动件，所述外架的底端固定有固定块，所述底板的顶端四角均固定有支架，所述支架的中部相对侧固定有毛刷板，所述外架的顶端开设有限位槽，所述限位槽的内部滑动连接有限位块，所述限位块的相对侧共同固定有过滤网，所述限位块的两端底部固定有t形架，所述t形架的两端均固定有安装板，所述安装板的内壁底端固定有筛网。
7.方案中需要说明的是，所述毛刷板与过滤网的外壁相贴合，所述支架为长方形设置。
8.进一步值得说明的是，所述转动件的另一端共同转动连接在固定块的底部，所述转动件为椭圆形设置。
9.更进一步需要说明的是，所述过滤网的顶端固定有把手，所述底板的内部开设有活动槽。
10.作为一种优选的实施方式，所述滑动块与活动槽均为凸形设置，所述滑动块滑动连接在活动槽的内部。
11.作为一种优选的实施方式，所述t形架滑动连接在限位槽的内壁，所述限位槽与限位块为正方形设置。
12.与现有技术相比，本实用新型提供的一种水利工程用清污栅栏，至少包括如下有益效果：
13.(1)通过驱动电机、双向螺纹杆、滑动块、安装块、转动件、外架、固定块之间的相互配合作业，能够实现将过滤网滑动时，通过毛刷板将过滤网外部的污渍进行清理，进而避免损坏。
14.(2)通过外架、把手、过滤网、t形架、安装板、筛网之间的相互配合作业，能够将渠道内部的垃圾进行收集清理，从而防止水渠进行堵塞，且通过筛网能将水源进行过滤。
附图说明

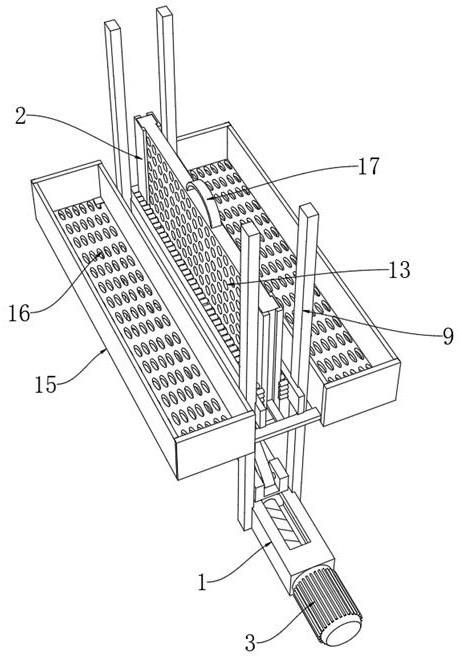

15.图1为本实用新型的俯视立体图；
16.图2为本实用新型的仰视剖面图；
17.图3为本实用新型的爆炸图。
18.图中：1、底板；2、外架；3、驱动电机；4、双向螺纹杆；5、滑动块；6、安装块；7、转动件；8、固定块；9、支架；10、毛刷板；11、限位槽；12、限位块；13、过滤网；14、t形架；15、安装板；16、筛网；17、把手；18、活动槽。
实施方式
19.下面结合实施例对本实用新型做进一步的描述。
20.请参阅图1-3，本实用新型提供一种水利工程用清污栅栏，包括底板1、外架2，外架2主要能将过滤网13进行保护，进而防止其造成损坏，从而增加成本，底板1的一端固定有驱动电机3，驱动电机3主要能通过启动使其能带动双向螺纹杆4进行转动，从而能带动滑动块5进行螺纹滑动，同时能带动安装块6进行限位滑动，从而能使转动件7受力转动，进一步能带动固定块8受力，从而能带动外架2进行升降，通过过滤网13与毛刷板10相贴合，过滤网13滑动时，能够通过毛刷板10将过滤网13外部的污渍进行清理，驱动电机3的驱动端固定有双向螺纹杆4，双向螺纹杆4主要能带动滑动块5就进行螺纹滑动，双向螺纹杆4的外部两侧螺纹连接有滑动块5，滑动块5的顶端固定有安装块6，安装块6主要能带动转动件7进行受力转动，进一步带动固定块8受力，使其升降，安装块6的顶端转动连接有转动件7，外架2的底端固定有固定块8，底板1的顶端四角均固定有支架9，支架9主要能将毛刷板10进行固定，支架9的中部相对侧固定有毛刷板10，毛刷板10主要通过固定，进一步能与过滤网13相贴合，从而通过过滤网13进行升降，使其能将过滤网13外部的污渍进行自行清理，外架2的顶端开设有限位槽11，限位槽11的内部滑动连接有限位块12，限位块12的相对侧共同固定有过滤网13，限位块12的两端底部固定有t形架14，t形架14的两端均固定有安装板15，安装板15的内壁底端固定有筛网16，筛网16主要能将水源进行过滤，进一步将垃圾进行收集。
21.进一步地如图1、图2和图3所示，值得具体说明的是，毛刷板10与过滤网13的外壁相贴合，支架9为长方形设置，支架9主要能将毛刷板10进行固定，进而能实现过滤网13在滑动时，能够将过滤网13外部的污渍进行清理。
22.进一步地如图2所示，值得具体说明的是，转动件7的另一端共同转动连接在固定块8的底部，转动件7为椭圆形设置，转动件7主要能带动固定块8进行受力，使其便于带动外架2进行升降。
23.本方案具备以下工作过程：在需要将过滤网13进行清理时，通过启动驱动电机3，使其能带动双向螺纹杆4进行转动，进一步能带动滑动块5进行滑动，使其能带动安装块6受力滑动，同时能带动转动件7进行转动受力，进而能带动外架2进行转动受力，使其能带动外架2进行升降，且在通过过滤网13在限位槽11的内壁，使其与毛刷板10相贴合，进一步能将过滤网13外部的污渍进行清理，且在需要将水面垃圾进行收集清理时，通过手动将把手17进行拉动，进一步能带动过滤网13外部受力，进而能带动t形架14进行滑动，使其能带动安装板15进行滑动，从而能通过筛网16将垃圾进行收集，同时通过筛网16将水源进行过滤，便于快速清理。
24.根据上述工作过程可知：通过启动驱动电机3使其能带动双向螺纹杆4进行转动，进一步能带动滑动块5进行滑动，使其能将转动件7进行转动，从而带动过滤网13进行升降滑动，同时毛刷板10将过滤网13外部的污渍进行清理。
25.进一步地如图1、图2和图3所示，值得具体说明的是，过滤网13的顶端固定有把手17，底板1的内部开设有活动槽18，活动槽18主要能便于滑动块5在内部进行限位滑动。
26.进一步地如图2所示，值得具体说明的是，滑动块5与活动槽18均为凸形设置，滑动块5滑动连接在活动槽18的内部，滑动块5主要能带动安装块6进行限位滑动，使其能带动转动件7进行转动受力。
27.进一步地如图1、图2和图3所示，值得具体说明的是，t形架14滑动连接在限位槽11的内壁，限位槽11与限位块12为正方形设置。
28.综上：通过启动驱动电机3使其能带动转动件7进行转动，进一步能带动外架2进行升降，使其通过固定的毛刷板10将过滤网13外部的污渍进行清理，且在通过手动拉起把手17，使其能带动过滤网13以及安装板15进行升降，进而能将垃圾进行过滤清理，且通过筛网16能够将水源进行筛选。
29.驱动电机3可采用市场购置，驱动电机3配有电源，在本领域属于成熟技术，已充分公开，因此说明书中不重复赘述。
