1.本实用新型涉及生态护坡技术领域，特别是涉及一种防积水生态护坡。


背景技术：

2.生态护坡是利用植物与岩、土体的相互作用(根系锚固作用)对边坡表层进行防护、加固的结构，为防止生态护坡表面积水需要设置水槽进行导流，以保证生态护坡植物顺利生长，减少水土流失。
3.经检索，现有公开号为cn212772418u的中国专利公开了一种水土保持用防积水高效生态护坡，在基层右端设置了蓄水机构，雨季降水沿坡体斜面流入蓄水池中，水泵将蓄水池内的雨水从输水管输送至灌溉管处，旋转喷头将灌溉管内的雨水雾化后均匀的喷洒至植物处，实现对雨季降水的储存利用，避免了不必要的水资源的浪费。
4.上述的技术方案存在以下缺陷，这样的防积水生态护坡结构虽可对边坡上的水进行引流和收集，而在实际使用过程中水流会带动垃圾杂物飘下，易堵塞过滤网，若不进行处理则依旧会造成积水，为此现提出一种防积水生态护坡，能够对生态护坡上的积水进行导向引流处理，防止生态护坡顶部积水影响植被生长，能够对其进行过滤防止其堵塞排水槽，且便于工作人员对过滤的垃圾进行收集处理，保证防积水性能。
5.有鉴于此，本创作改善并解决上述问题，潜心研究并配合学理运用，终于提出一种设计合理且能有效改善上述缺陷的技术方案。
6.公开于该背景技术部分的信息仅仅旨在加深对本实用新型的总体背景技术的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域技术人员所公知的现有技术。


技术实现要素：

7.本实用新型提供了一种防积水生态护坡，解决了上述背景所提出的问题，能够对生态护坡上的积水进行导向引流处理，防止生态护坡顶部积水影响植被生长，能够对其进行过滤防止其堵塞排水槽，且便于工作人员对过滤的垃圾进行收集处理，保证防积水性能。
8.本实用新型解决上述技术问题的方案如下：一种防积水生态护坡，包括生态护坡主体和过滤框架，所述生态护坡主体的顶部均匀设置有导流槽，所述生态护坡主体的底端设置有集水槽，所述集水槽的内壁固定安装有承重框架，所述过滤框架的内壁固定安装有过滤网，所述过滤框架固定连接有连接轴，所述连接轴固定连接有封堵板，所述导流槽固定连通有连接管，所述连接管的顶部固定连通有抽水泵，所述抽水泵的顶部固定连通有灌溉洒水器。
9.在上述技术方案的基础上，本实用新型还可以做如下改进。
10.进一步，所述封堵板的顶部固定连接有握把。
11.进一步，所述封堵板的两侧均固定安装有橡胶垫。
12.进一步，所述封堵板的外壁两侧均固定连接有门栓框架，所述集水槽的外壁对应
多组门栓框架旋转连接有门栓杆，所述门栓框架的顶部开设有与门栓杆相适配的卡槽。
13.进一步，所述集水槽的外壁对应多组封堵板开设有安置槽，所述安置槽的内壁通过连接轴与封堵板旋转连接。
14.进一步，所述抽水泵均匀设置在生态护坡主体的顶部。
15.进一步，所述连接管置于生态护坡主体的内部。
16.进一步，所述承重框架在集水槽的内部倾斜安装。
17.本实用新型提供了一种防积水生态护坡，具有以下优点：
18.1、生态护坡主体顶部均匀设置有导流槽能够对生态护坡主体顶部的积水进行导流，生态护坡主体顶部的水流可通过导流槽传至集水槽的内部，过滤框架内的过滤网可对导入水流进行过滤，使得顺水流而下的垃圾杂质能够被过滤网拦截而过滤后的水能够收集至集水槽的内部，从而防止生态护坡主体的顶部积水；
19.2、抽水泵可通过连接管抽取集水槽内部的水通过灌溉洒水器排出对生态护坡主体的顶部进行灌溉，从而有效利用了水资源；
20.3、将门栓杆从门栓框架内旋出，通过握把可带动封堵板在集水槽的安置槽内旋转，使得封堵板可开启并带动过滤框架从承重框架的顶部旋出，将推车置于封堵板处即可对过滤网顶部倾倒出的垃圾杂质进行收集，从而能够保证生态护坡的防积水性能。
21.上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。
附图说明
22.此处所说明的附图用来提供对本实用新型的进一步理解，构成本技术的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

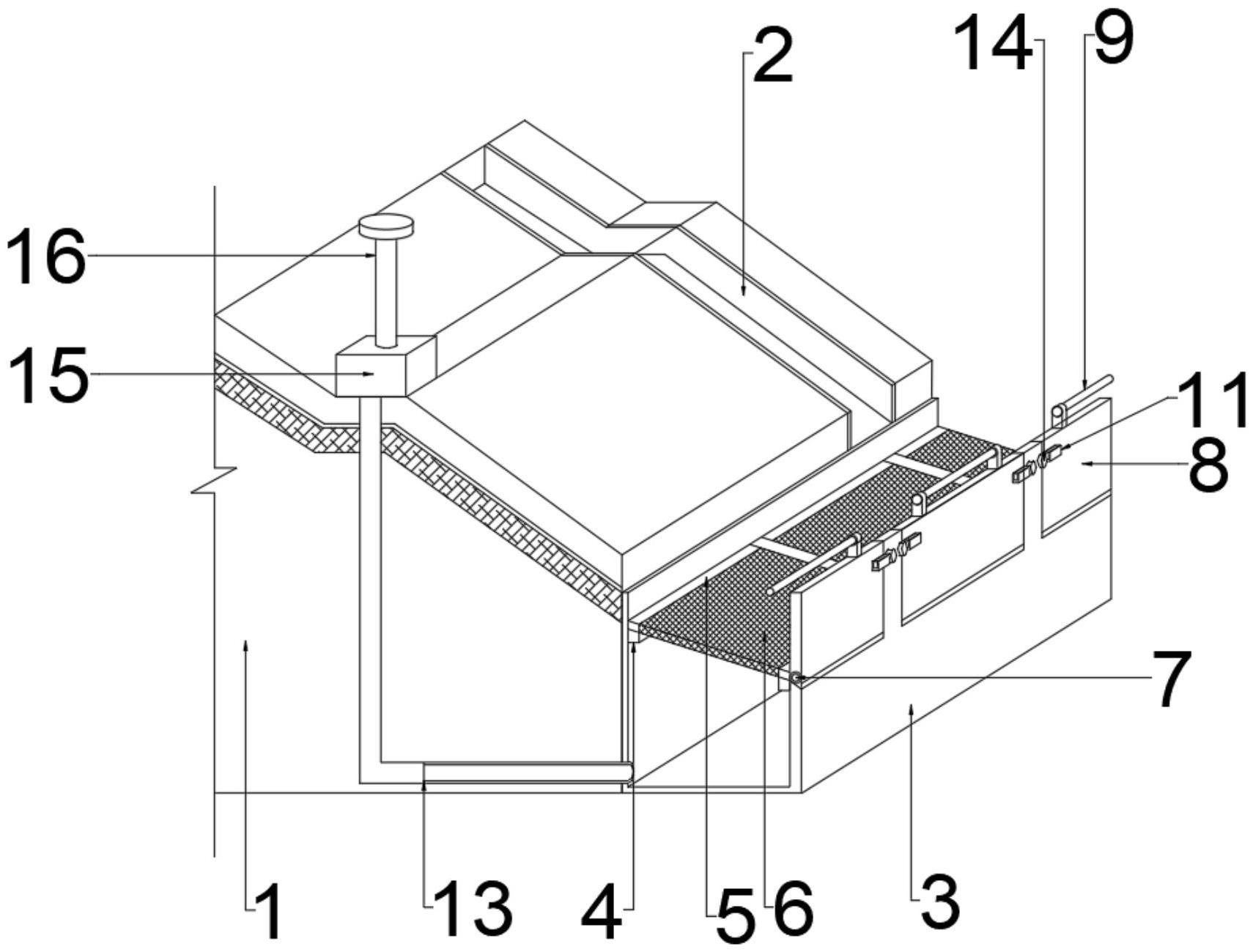

23.图1为本实用新型一实施例提供的一种防积水生态护坡的三维效果图；
24.图2为本实用新型一实施例提供的一种防积水生态护坡的结构示意图；
25.图3为本实用新型一实施例提供的一种防积水生态护坡中封堵板开启状态的结构示意图；
26.图4为本实用新型一实施例提供的一种防积水生态护坡中过滤框架的结构示意图。
27.附图中，各标号所代表的部件列表如下：
28.1、生态护坡主体；2、导流槽；3、集水槽；4、承重框架；5、过滤框架；6、过滤网；7、连接轴；8、封堵板；9、握把；10、橡胶垫；11、门栓框架；12、安置槽；13、连接管；14、门栓杆；15、抽水泵；16、灌溉洒水器。
具体实施方式
29.以下结合附图1-4对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。在下列段落中参照附图以举例方式更具体地描述本实用新型。根据下面说明和权利要求书，本实用新型的优点和特征将更清楚。需说明
的是，附图均采用非常简化的形式且均使用非精准的比例，仅用以方便、明晰地辅助说明本实用新型实施例的目的。
30.需要说明的是，当组件被称为“固定于”另一个组件，它可以直接在另一个组件上或者也可以存在居中的组件。当一个组件被认为是“连接”另一个组件，它可以是直接连接到另一个组件或者可能同时存在居中组件。当一个组件被认为是“设置于”另一个组件，它可以是直接设置在另一个组件上或者可能同时存在居中组件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
31.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
32.如图1-4所示，一种防积水生态护坡，包括生态护坡主体1和过滤框架5，生态护坡主体1的顶部均匀设置有导流槽2，生态护坡主体1的底端设置有集水槽3，集水槽3的内壁固定安装有承重框架4，过滤框架5的内壁固定安装有过滤网6，过滤框架5固定连接有连接轴7，连接轴7固定连接有封堵板8，导流槽2固定连通有连接管13，连接管13的顶部固定连通有抽水泵15，抽水泵15的顶部固定连通有灌溉洒水器16。
33.优选的，封堵板8的顶部固定连接有握把9。
34.优选的，封堵板8的两侧均固定安装有橡胶垫10，能够对封堵板8与集水槽3的间隙处进行封堵防止漏水。
35.优选的，封堵板8的外壁两侧均固定连接有门栓框架11，集水槽3的外壁对应多组门栓框架11旋转连接有门栓杆14，门栓框架11的顶部开设有与门栓杆14相适配的卡槽。
36.优选的，集水槽3的外壁对应多组封堵板8开设有安置槽12，安置槽12的内壁通过连接轴7与封堵板8旋转连接。
37.优选的，抽水泵15均匀设置在生态护坡主体1的顶部。
38.优选的，连接管13置于生态护坡主体1的内部。
39.优选的，承重框架4在集水槽3的内部倾斜安装。
40.本实用新型的具体工作原理及使用方法为：生态护坡主体1顶部均匀设置有导流槽2能够对生态护坡主体1顶部的积水进行导流，生态护坡主体1顶部的水流可通过导流槽2传至集水槽3的内部，过滤框架5置于承重框架4的顶部，过滤框架5内的过滤网6可对导入水流进行过滤，使得顺水流而下的垃圾杂质能够被过滤网6拦截而过滤后的水能够收集至集水槽3的内部，从而防止生态护坡主体1的顶部积水，抽水泵15可通过连接管13抽取集水槽3内部的水通过灌溉洒水器16排出对生态护坡主体1的顶部进行灌溉，将门栓杆14从门栓框架11内旋出，通过握把9可带动封堵板8在集水槽3的安置槽12内旋转，使得封堵板8可开启并带动过滤框架5从承重框架4的顶部旋出，将推车置于封堵板8处即可对过滤网6顶部倾倒出的垃圾杂质进行收集。
41.以上所述，仅为本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制；凡本行业的普通技术人员均可按说明书附图所示和以上所述而顺畅地实施本实用新型；但是,凡熟悉本专业的技术人员在不脱离本实用新型技术方案范围内，利用以上所揭示的技术内容而做出的些许更动、修饰与演变的等同变化，均为本实用新型的等效实施例；
同时,凡依据本实用新型的实质技术对以上实施例所作的任何等同变化的更动、修饰与演变等，均仍属于本实用新型的技术方案的保护范围之内。
