1.本技术涉及路基边坡加固技术领域，具体为一种路基软土边坡加固结构。


背景技术：

2.为保证路基稳定，一般会将路基两侧做成的具有一定坡度的边坡，为了防止边坡垮塌和被破坏，现有的路基边坡上一般都设有边坡加固装置，便于对边坡进行保护。
3.中国专利cn216839501u公开了一种公路路基软土边坡复合加固结构，涉及公路建设领域，包括软土边坡，所述软土边坡上端面浇筑有混凝土层，所述混凝土层上端面浇筑有公路基体，所述公路基体左右两端面分别以所述公路基体中心线为对称中心左右对称固设有侧面固定板，本实用新型通过所述加固三角锥与所述固定锥柱的固定从而大大提高了所述底面固定块的连接稳定性，同时在所述侧面固定板受到过大的压力，从而在对应的所述底面固定块造成过大压力时，还能通过所述加固三角锥中对应的所述加固挡块张开，从而增大接触面积，从而大大提高每个所述加固三角锥与软土地基内的深埋强度，从而大大提高了所述公路基体受压上限，进而提高了道路的使用寿命。
4.上述专利针对现有的边坡加固结构对路基侧边加固不够稳定，侧板容易与软土边坡分离的缺点进行了改进，本实施则是针对上述专利中所提出的问题提供了另一种实施方案。


技术实现要素：

5.针对现有技术的不足，本技术提供了一种路基软土边坡加固结构，具备加固效果好的优点，解决了现有的边坡加固结构对路基侧边加固不够稳定，侧板容易与软土边坡分离的问题。
6.综上所述，本技术提供如下技术方案：一种路基软土边坡加固结构，包括路基，所述路基上设有加固机构；
7.所述加固机构包括固定安装于路基左侧表面和右侧表面的侧护板，所述侧护板远离路基一侧表面固定安装有底板，所述底板下表面固定安装有地插杆，两个所述侧护板相对一侧表面均固定安装有固定板，所述固定板远离侧护板一侧表面固定安装有卡接板，所述卡接板远离固定板一侧表面开设有卡接槽，所述卡接槽内活动安装有连接板，所述连接板相背一侧表面均开设有数量为两个的条形槽，所述卡接槽内腔相对一侧表面均固定安装有卡条。
8.进一步，所述侧护板表面开设有数量为多个的渗水孔，相邻两个所述渗水孔之间的间距均相等，所述渗水孔的直径为五毫米。
9.采用上述进一步方案的有益效果是：便于将聚集在侧护板与路基之间的水排出。
10.进一步，所述侧护板靠近路基一侧表面固定安装有防护格网，所述防护格网表面的孔隙直径为三毫米。
11.采用上述进一步方案的有益效果是：有利于防止杂物进入渗水孔内造成渗水孔堵
塞，影响渗水孔的使用。
12.进一步，所述卡条的外部形状大小与条形槽的内部形状大小相适配。
13.采用上述进一步方案的有益效果是：便于卡条卡入条形槽内。
14.进一步，所述连接板的外部形状大小与卡接槽的内部形状大小相适配。
15.采用上述进一步方案的有益效果是：便于连接板卡入卡接槽内。
16.进一步，所述地插杆表面固定安装有数量为三个的防脱倒刺，相邻两个所述防脱倒刺之间的间距均相等，所述防脱倒刺与地插杆之间的夹角为四十五度。
17.采用上述进一步方案的有益效果是：有利于防止地插杆从泥土中脱离。
18.进一步，所述地插杆底部形状为倒圆锥形。
19.采用上述进一步方案的有益效果是：便于将地插杆插入泥土中。
20.与现有技术相比，本技术的技术方案具备以下有益效果：
21.该路基软土边坡加固结构，通过在侧护板上设有固定板，在固定板上设有卡接板，使用时可以通过连接板与连接板的配合将两个的侧护板连接在一起，使两个的侧护板始终与路基的边坡贴合，在侧护板上设有底板，在底板上设有地插杆，在地插杆上设有防脱倒刺，可以防止侧护板与地面脱离，大大提高了加固机构对路基边坡的加固效果，且侧护板与连接板之间采用卡接组合的方式连接，方便运输和安装。
附图说明

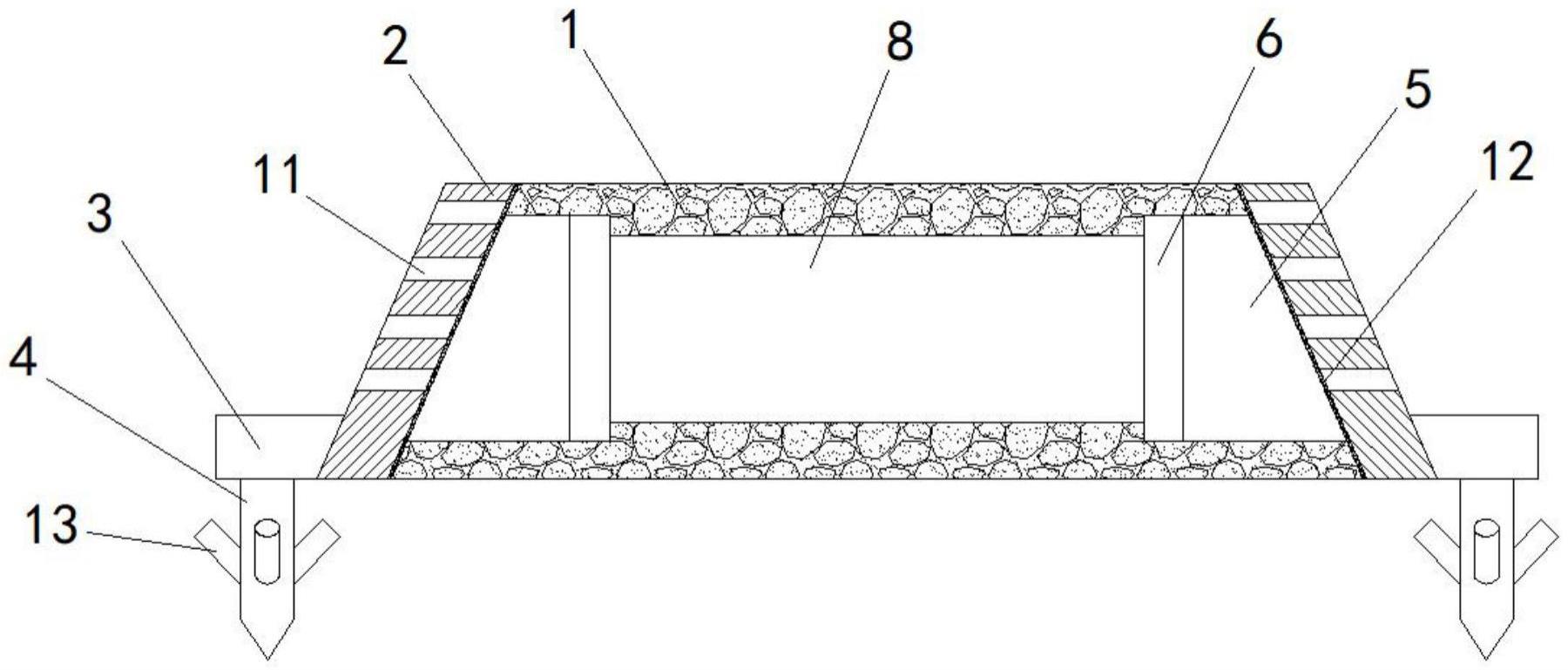

22.图1是本实用新型加固机构安装示意图。
23.图2是本实用新型卡接槽示意图。
24.图3是本实用新型连接板示意图。
25.附图标记说明：
26.1、路基；2、侧护板；3、底板；4、地插杆；5、固定板；6、卡接板；7、卡接槽；8、连接板；9、条形槽；10、卡条；11、渗水孔；12、防护格网；13、防脱倒刺。
具体实施方式
27.下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
28.请参阅图1-3，本实施例中的一种路基软土边坡加固结构，包括路基1，路基1上设有加固机构，加固机构包括固定安装于路基1左侧表面和右侧表面的侧护板2，侧护板2表面开设有数量为多个的渗水孔11，相邻两个渗水孔11之间的间距均相等，渗水孔11的直径为五毫米，便于将聚集在侧护板2与路基1之间的水排出。
29.侧护板2靠近路基1一侧表面固定安装有防护格网12，防护格网12表面的孔隙直径为三毫米，有利于防止杂物进入渗水孔11内造成渗水孔11堵塞，影响渗水孔11的使用。
30.侧护板2远离路基1一侧表面固定安装有底板3，底板3下表面固定安装有地插杆4，地插杆4表面固定安装有数量为三个的防脱倒刺13，相邻两个防脱倒刺13之间的间距均相等，防脱倒刺13与地插杆4之间的夹角为四十五度，有利于防止地插杆4从泥土中脱离；地插
杆4底部形状为倒圆锥形，便于将地插杆4插入泥土中。
31.两个侧护板2相对一侧表面均固定安装有固定板5，固定板5远离侧护板2一侧表面固定安装有卡接板6，卡接板6远离固定板5一侧表面开设有卡接槽7，卡接槽7内活动安装有连接板8，连接板8的外部形状大小与卡接槽7的内部形状大小相适配，便于连接板8卡入卡接槽7内，连接板8相背一侧表面均开设有数量为两个的条形槽9，卡接槽7内腔相对一侧表面均固定安装有卡条10，卡条10的外部形状大小与条形槽9的内部形状大小相适配，便于卡条10卡入条形槽9内。
32.上述实施例的工作原理为：
33.使用时，先在路基1表面挖出与固定板5、卡接板6和连接板8相适配的安装槽，再将两个侧护板2通过地插杆4固定在安装槽两侧，使侧护板2表面与路基1坡面接触，再将连接板8卡入卡接槽7内，使卡条10卡入条形槽9内，即可将两个侧护板2连接在一起，在将侧护板2与路基1坡面之间填充满泥土，再将安装槽回填即可完成加固机构的安装。
34.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
35.尽管已经示出和描述了本技术的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本技术的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本技术的范围由所附权利要求及其等同物限定。
