1.本实用新型涉及建筑工程基础施工技术领域,具体涉及一种新型基础砖胎模组合体。
背景技术:2.目前,预制板即建筑工程要用到的模件或板块,因为是在预制场生产加工成型的混凝土预制件,直接运到施工现场进行安装,故而叫预制板。
3.现有的预制板在现场施工时,其由于还需要安装与固定,单一的预制板结构由于预制板与预支板之间并无连接关系,因此存在着结构不够稳定的问题,从而进一步导致施工效率低,施工质量低,施工成本高等问题出现。
4.为了解决这个问题,我们设计了一种新型基础砖胎模组合体,从而解决了这个问题。
技术实现要素:5.针对现有技术存在上述技术问题,本实用新型提供一种新型基础砖胎模组合体,通过采用基础模板连接件与预制板进行组合,形成一个坚固稳定的基础模板组合体应用于基础施工中,从而提高了施工效率,降低人工成本与施工成本,提高了施工质量,实用性强。
6.为实现上述目的,本实用新型提供以下技术方案:
7.一种新型基础砖胎模组合体,其包括基础模板连接件与预制板,所述基础模板连接件包括第一定位固定块、第二定位固定块以及第三定位固定块,所述第一定位固定块、所述第二定位固定块以及所述第三定位固定块一体成型,第三定位固定块呈直角三角柱状结构,所述第一定位固定块与所述第三定位固定块的其中一个直角平面相互垂直,所述第二定位固定块与所述第三定位固定块的另一个直角平面相互垂直,所述第一定位固定块与所述第三定位固定块之间形成第一预制板定位固定面,所述第二定位固定块与所述第三定位固定块之间形成第二预制板定位固定面。
8.作为对上述技术方案的进一步阐述:
9.在上述技术方案中,所述基础模板连接件包括第一基础模板连接件、第二基础模板连接件、第三基础模板连接件以及第四基础模板连接件,所述第一基础模板连接件、所述第二基础模板连接件、所述第三基础模板连接件以及所述第四基础模板连接件形状相同且大小相等,所述第一基础模板连接件、所述第二基础模板连接件、所述第三基础模板连接件以及所述第四基础模板连接件分别设于所述预制板的四周。
10.在上述技术方案中,所述第一基础模板连接件与所述第二基础模板连接件之间形成第一预制板固定区域,所述第二基础模板连接件与所述第三基础模板连接件之间形成第二预制板固定区域,所述第三基础模板连接件与所述第四基础模板连接件之间形成第三预制板固定区域,所述第四基础模板连接件与所述第一基础模板连接件之间形成第四预制板固定区域,所述预制板分别放置于所述第一预制板固定区域、所述第二预制板固定区域、所
述第三预制板固定区域以及所述第四预制板固定区域处。
11.在上述技术方案中,所述第一预制板固定区域与所述第三预制板固定区域的长度相等且相对设置,所述第二预制板固定区域与所述第四预制板固定区域的长度相等且相对设置,所述第一预制板固定区域的长度小于所述第二预制板固定区域的长度。
12.在上述技术方案中,还包括用于辅助固定的连接固定件,所述连接固定件呈t字型结构。
13.在上述技术方案中,所述连接固定件包括第一连接固定件、第二连接固定件、第三连接固定件以及第四连接固定件,所述第一连接固定件设于所述第一预制板固定区域的中部,所述第二连接固定件设置于所述第二预制板固定区域的中部,所述第三连接固定件设于所述第三预制板固定区域的中部,所述第四连接固定件设于所述第四预制板固定区域的中部。
14.在上述技术方案中,所述第一定位固定块的内部、所述第二定位固定块的内部以及所述第三定位固定块的内部均设有钢筋。
15.本实用新型的有益效果:
16.本实用新型设计合理,结构新颖,通过采用基础模板连接件与预制板进行组合,形成一个坚固稳定的基础模板组合体应用于基础施工中,从而提高了施工效率,降低人工成本与施工成本,提高了施工质量,实用性强。
附图说明

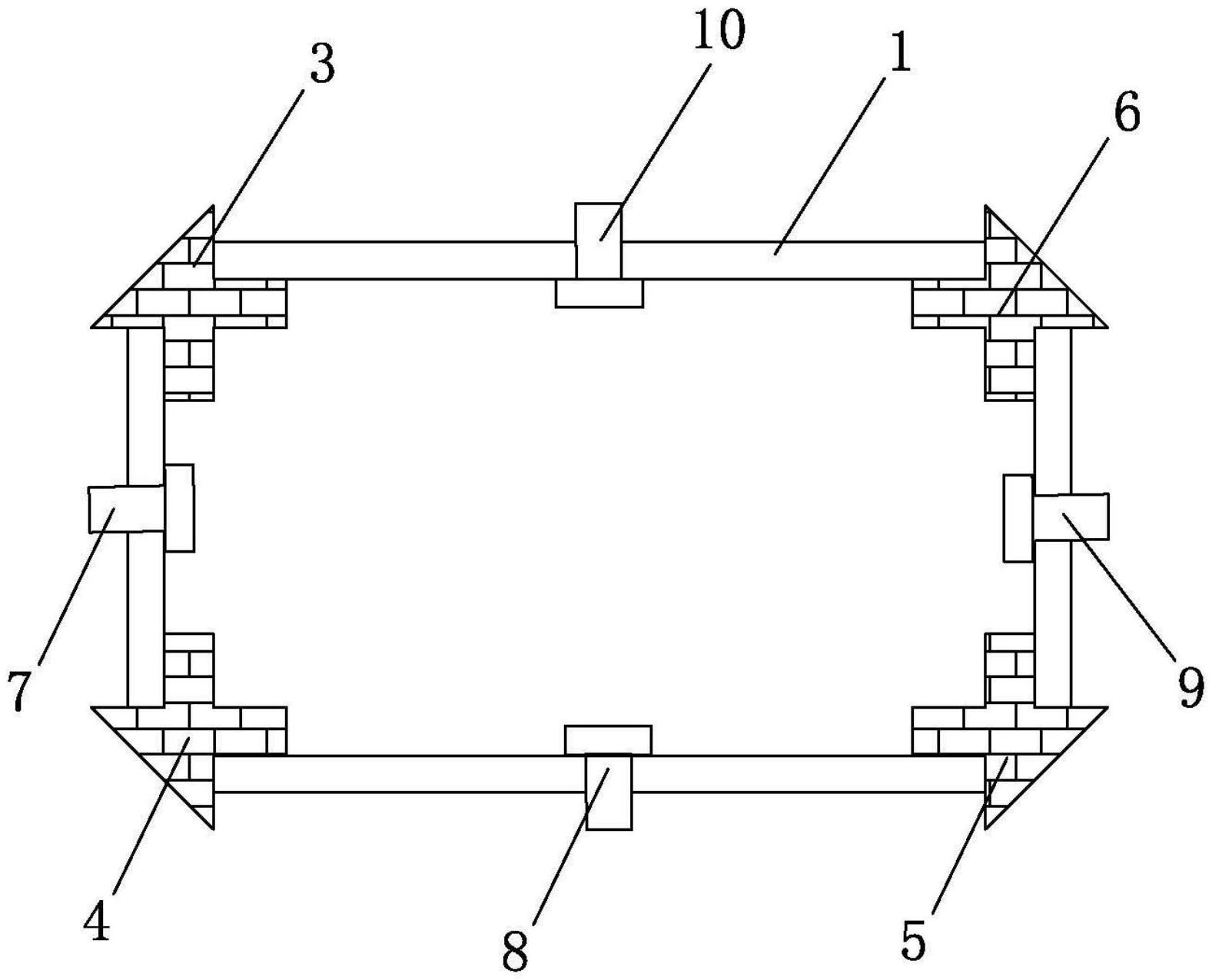

17.图1为本实用新型的结构示意图;
18.图2为基础模板连接件的整体结构示意图;
19.图3为基础模板连接件的俯视图。
具体实施方式
20.以下结合具体实施例及附图对本实用新型进行详细说明。
21.本实施例提供一种新型基础砖胎模组合体,如图1-3所示,应用于基础施工,其包括基础模板连接件2与预制板1,基础模板连接件2包括第一定位固定块21、第二定位固定块22以及第三定位固定块23,第一定位固定块21、第二定位固定块22以及第三定位固定块23一体成型,第三定位固定块23呈直角三角柱状结构,第一定位固定块21与第三定位固定块23的其中一个直角平面相互垂直,第二定位固定块22与第三定位固定块23的另一个直角平面相互垂直,第一定位固定块21与第三定位固定块23之间形成第一预制板1定位固定面,第二定位固定块22与第三定位固定块23之间形成第二预制板1定位固定面。
22.作为本实用新型的进一步改进,基础模板连接件2包括第一基础模板连接件3、第二基础模板连接件4、第三基础模板连接件5以及第四基础模板连接件6,第一基础模板连接件3、第二基础模板连接件4、第三基础模板连接件5以及第四基础模板连接件6形状相同且大小相等,第一基础模板连接件3、第二基础模板连接件4、第三基础模板连接件5以及第四基础模板连接件6分别设于预制板1的四周。
23.作为本实用新型的进一步改进,第一基础模板连接件3与第二基础模板连接件4之间形成第一预制板固定区域,第二基础模板连接件4与第三基础模板连接件5之间形成第二
预制板固定区域,第三基础模板连接件5与第四基础模板连接件6之间形成第三预制板固定区域,第四基础模板连接件6与第一基础模板连接件3之间形成第四预制板固定区域,预制板1分别放置于第一预制板固定区域、第二预制板固定区域、第三预制板固定区域以及第四预制板固定区域处。
24.作为本实用新型的进一步改进,第一预制板固定区域与第三预制板固定区域的长度相等且相对设置,第二预制板固定区域与第四预制板固定区域的长度相等且相对设置,第一预制板固定区域的长度小于第二预制板固定区域的长度。
25.在本实施例中,通过第一基础模板连接件3、第二基础模板连接件4、第三基础模板连接件5以及第四基础模板连接件6对预制板进行初步固定,预制板1可放置于第一预制板固定区域、第二预制板固定区域、第三预制板固定区域以及第四预制板固定区域处进行初步固定。
26.作为本实用新型的进一步改进,还包括用于辅助固定的连接固定件,连接固定件呈t字型结构。
27.作为本实用新型的进一步改进,连接固定件包括第一连接固定件7、第二连接固定件8、第三连接固定件9以及第四连接固定件10,第一连接固定件7设于第一预制板固定区域的中部,第二连接固定件8设置于第二预制板固定区域的中部,第三连接固定件9设于第三预制板固定区域的中部,第四连接固定件10设于第四预制板固定区域的中部。
28.在本实施例中,通过第一连接固定件7、第二连接固定件8、第三连接固定件9以及第四连接固定件10进行进一步固定,在遇到一些较长的预制板1的时候,需要将连接固定件放置于预制板1的中部进行辅助固定,通过钢管与第一连接固定件7、第二连接固定件8、第三连接固定件9以及第四连接固定件10进行连接,从而实现钢管内固定。
29.作为本实用新型的进一步改进,第一定位固定块21的内部、第二定位固定块22的内部以及第三定位固定块23的内部均设有钢筋24。
30.在本实用新型的描述中,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”、“固定”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
31.本实用新型使用到的标准零件均可以从市场上购买,异形件根据说明书的和附图的记载均可以进行订制,各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段,机械、零件和设备均采用现有技术中,常规的型号,加上电路连接采用现有技术中常规的连接方式,在此不再详述。
32.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
33.最后应当说明的是,以上实施例仅用以说明本实用新型的技术方案,而非对本实用新型保护范围的限制,尽管参照较佳实施例对本实用新型作了详细地说明,本领域的普通技术人员应当理解,可以对本实用新型的技术方案进行修改或者等同替换,而不脱离本实用新型技术方案的实质和范围。
