1.本实用新型属于水利工程技术领域，具体涉及一种水利大坝闸门。


背景技术：

2.闸门用于关闭和开放泄水通道的控制设施。水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物等，现有的河道内使用的闸门多为露顶式闸门，其主要由主体活动部分、埋固部分和启闭设备组成，在河道安装闸门时，现有的闸门直接固定在河道上，当水位较低时，河道内的水对闸门压强较小，而当水位较高时，河道水对闸门压强较大，闸门需要承受较大来自水的压强，容易对闸门的使用寿命造成一定的损害，并且河道内淤泥较多，闸门打开水进行流通时，泥沙通过闸门时容易在埋固部分与闸门底部对接的凹槽中堆积，影响闸门与埋固部分闭合，产生堵塞，导致闭合不实，影响闸门的使用效果。


技术实现要素：

3.本实用新型提供了一种水利大坝闸门，具有解决水位较高时，河道水对闸门压强较大，闸门需要承受较大来自水的压强，容易对闸门的使用寿命造成一定的损害，泥沙通过闸门时容易在埋固部分与闸门底部对接的凹槽中堆积的特点。
4.本实用新型提供如下技术方案：包括两个支撑柱，所述支撑柱底部铰接有埋固柱，所述埋固柱上开设有滑槽，所述滑槽上滑动连接有连接杆，所述连接杆两侧扭簧连接有阻泥板，所述支撑柱之间滑动连接有闸门本体，所述闸门本体底部设有对接块，两个所述支撑柱之间固定连接有横埋柱，所述横埋柱顶部开设有用于对所述对接块进行让位的凹槽，所述支撑柱一侧固定连接有支撑块，所述支撑块一侧固定连接有限位块，所述限位块一侧铰接有驱动伸缩杆，所述驱动伸缩杆另一端与所述支撑块顶部铰接。
5.其中，所述连接杆两端凸出于所述阻泥板，所述连接杆底部固定连接有复位弹簧，所述复位弹簧另一端与所述滑槽内壁固定连接。
6.其中，所述闸门本体顶端螺纹连接有螺纹杆，两个所述支撑柱直接固定连接有横梁，所述螺纹杆贯穿所述横梁，所述横梁上固定连接有用于对所述螺纹杆进行驱动的第一电机。
7.其中，所述支撑块一侧设有安装块，所述安装块和所述支撑块之间设有滑块。
8.其中，所述安装块与所述限位块固定连接，所述安装块上固定连接有第二电机，所述第二电机通过丝杆与所述滑块连接，所述滑块与所述安装块滑动连接。
9.本实用新型的有益效果是：通过连接杆、阻泥板和滑槽组成能够在对接块下移时，进行形状改变的组件，使闸门本体打开时，阻泥板能够防止泥土进入到横埋柱上的连接槽内，使泥土流通时不会堆积，影响闸门本体与横埋柱的对接，通过限位块、驱动伸缩杆、支撑块和埋固柱组成对支撑柱角度进行调节的组件，使闸门本体与水的接触面积能够调节增大，增大其抗压强度，同时水位降低时能够将其调为垂直状。
10.该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现。
附图说明

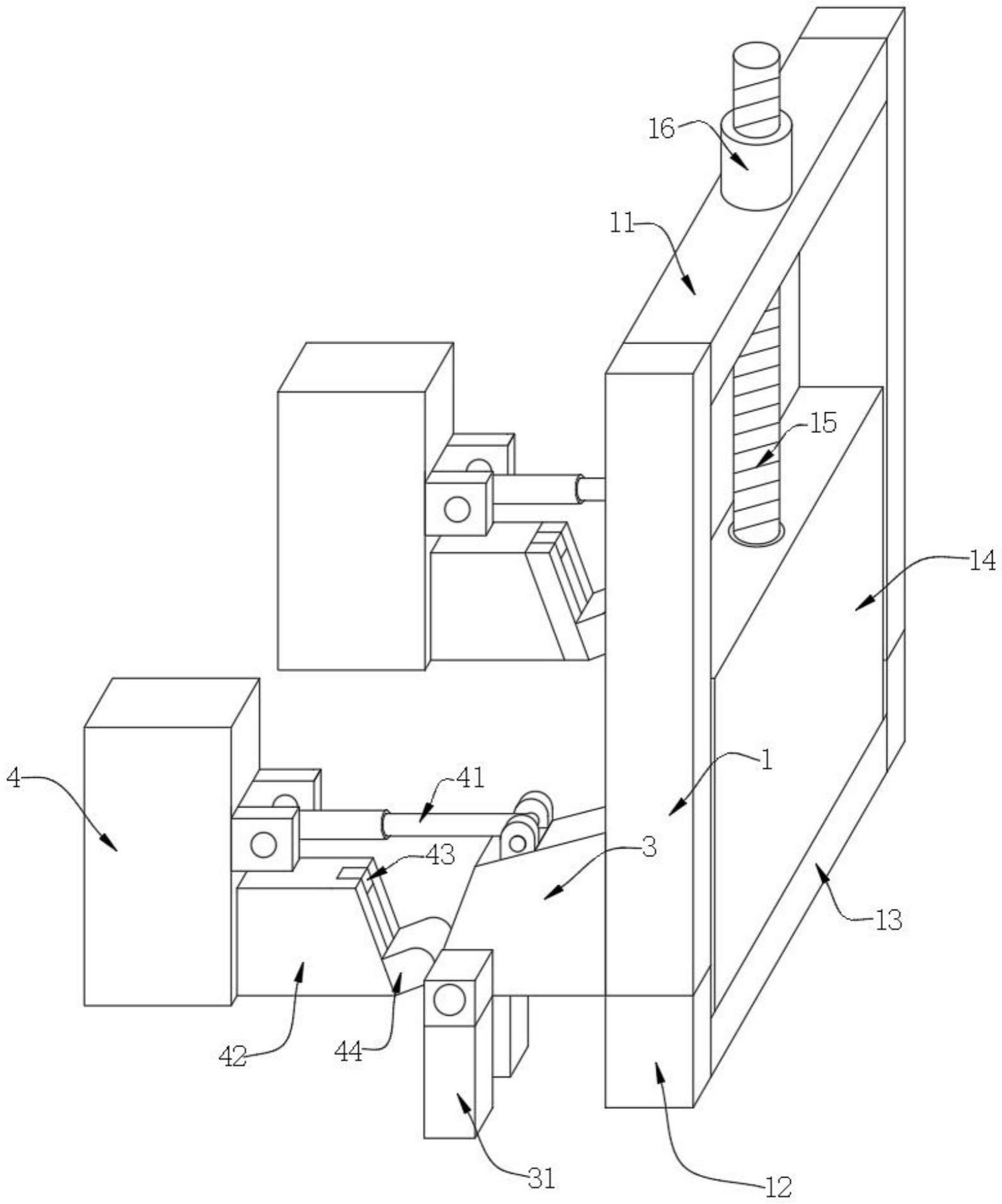

11.图1为本实用新型的立体结构示意图；
12.图2为本实用新型中横埋固柱的剖面结构示意图；
13.图3为本实用新型中埋固柱的剖面结构示意图；
14.图4为本实用新型中阻泥板的运动示意图。
15.图中：1、支撑柱；11、横梁；12、埋固柱；13、横埋柱；14、闸门本体；141、对接块；15、螺纹杆；16、第一电机；2、连接杆；21、阻泥板；22、复位弹簧；23、滑槽；3、支撑块；4、限位块；41、驱动伸缩杆；42、安装块；43、第二电机；44、滑块。
具体实施方式
16.请参阅图1-图4，本实用新型提供以下技术方案：包括两个支撑柱1，支撑柱1底部铰接有埋固柱12，埋固柱12上开设有滑槽23，滑槽23上滑动连接有连接杆2，连接杆2两侧扭簧连接有阻泥板21，支撑柱1之间滑动连接有闸门本体14，闸门本体14底部设有对接块141，两个支撑柱1之间固定连接有横埋柱13，横埋柱13顶部开设有用于对对接块141进行让位的凹槽，支撑柱1一侧固定连接有支撑块3，支撑块3一侧固定连接有限位块4，限位块4一侧铰接有驱动伸缩杆41，驱动伸缩杆41另一端与支撑块3顶部铰接。
17.本实施方案中：支撑柱1为安装闸门本体14的载体，支撑柱1安装在埋固柱12上，通过驱动的方式铰接在埋固柱12上，埋固柱12底部固定在泥土下，用于加固闸门本体14使用时的稳固性，同时埋固柱12之间通过同样埋固的横埋柱13进行固定连接，埋固柱12上开设的滑槽23用于安装连接杆2，连接杆2的两端位于滑槽23内上下滑动，连接杆2两侧扭簧连接的阻泥板21用于对横埋柱13顶部上开设的对接槽进行密封，使在闸门打开时，泥土在阻泥板21的遮挡下不会堵塞在对接槽内，影响闸门本体14的底部与其对接，闸门本体14底部通过对接块141与对接槽对接，在闸门本体14带动对接块141向下位移时，阻泥板21在对接块141和对接槽内壁的作用下，发生转动，使其与对接槽内壁贴合，使对接块141能够位移到横埋柱13顶部开设的对接槽内，与闸门本体14进行连接，使横埋柱13对闸门本体14的底部进行限位，增加其抗压能力，同时对接块141向上脱离横埋柱13上的对接槽内时，连接杆2能够处于滑槽23内向上滑动，滑动到与横埋柱13顶端相齐平位置，阻泥板21在扭簧的作用下，使阻泥板21能够将对接槽上方遮盖，支撑柱1一侧固定连接的支撑块3支撑在支撑柱1的一侧，支撑块3的设有的限位块4通过驱动伸缩杆41与支撑块3连接，驱动伸缩杆41两端分别与支撑块3和限位块4铰接，限位块4的位置固定，控制驱动装置调节埋固柱12和支撑柱1的角度，同时使驱动伸缩杆41伸缩减少自身长度时，拉动支撑块3向一侧转动，从而调节支撑柱1与水面的角度，使其倾斜，驱动伸缩杆41和埋固柱12对支撑柱1位置进行固定，在支撑柱1倾斜时，闸门本体14倾斜，使其与水的接触面积增大，增大其抗压强度，同时水位降低时能够将其调为垂直状。
18.连接杆2两端凸出于阻泥板21，连接杆2底部固定连接有复位弹簧22，复位弹簧22另一端与滑槽23内壁固定连接；连接杆2通过凸出于阻泥板21的两端与滑槽23滑动连接，连接杆2的两端位于滑槽23内的位置，通过复位弹簧22与滑槽23内壁连接，复位弹簧22能够在
闸门打开时，将连接杆2向上推送到与横埋柱13端面相齐平位置。
19.闸门本体14顶端螺纹连接有螺纹杆15，两个支撑柱1直接固定连接有横梁11，螺纹杆15贯穿横梁11，横梁11上固定连接有用于对螺纹杆15进行驱动的第一电机16；闸门本体14通过其顶部螺纹连接的螺纹杆15贯穿横梁11，横梁11固定在支撑柱1之间，通过支撑柱1上固定连接的第一电机16能够带动螺纹杆15转动，使螺纹杆15处于第一电机16上的位置能够进行调节，从而实现对闸门本体14进行上下的调节。
20.支撑块3一侧设有安装块42，安装块42和支撑块3之间设有滑块44；安装块42通过其一侧设有的滑块44对支撑块3一侧进行支撑，对支撑块3的位置进行加固。
21.安装块42与限位块4固定连接，安装块42上固定连接有第二电机43，第二电机43通过丝杆与滑块44连接，滑块44与安装块42滑动连接。
22.本实用新型的工作原理及使用流程：通过控制闸门本体14与横埋柱13进行连接，使横埋柱13对闸门本体14的底部进行限位，增加其抗压能力，同时对接块141向上脱离横埋柱13上的对接槽内时，连接杆2能够处于滑槽23内向上滑动，滑动到与横埋柱13顶端相齐平位置，阻泥板21在扭簧的作用下，使阻泥板21能够将对接槽上方遮盖，使在闸门打开时，泥土在阻泥板21的遮挡下不会堵塞在对接槽内，影响闸门本体14的底部与其对接，控制驱动装置调节埋固柱12和支撑柱1的角度，同时使驱动伸缩杆41伸缩减少自身长度时，拉动支撑块3向一侧转动，从而调节支撑柱1与水面的角度，使其倾斜，驱动伸缩杆41和埋固柱12对支撑柱1位置进行固定，在支撑柱1倾斜时，闸门本体14倾斜，使其与水的接触面积增大，增大其抗压强度，同时水位降低时能够将其调为垂直状。
