1.本实用新型涉及景观生态护坡领域,尤其是涉及一种景观生态护坡结构。
背景技术:2.在市政工程中,在城市的湖泊河道与道路的过渡处,往往会设置生态护坡,进行绿化以及对河堤湖畔进行水土保持,现有的生态护坡在设置时,多是使用带有开口的拼接砖块进行铺设,设置拼接砖块铺设后,在砖块的开口内进行绿化,但是由于草皮生长不同,需要进行维护,常用的拼接砖块进行绿化维护时,操作复杂,成本高。
3.中国实用新型(公告号:cn215165727u)公开一种景观设计的生态护坡结构,包括拼接坡砖和生态坡土体,通过由定位插口、主体板和草皮置槽所组成的定位板,以及由卡接块、砖块主体、绿化开口、卡接槽和定位插柱所组成的拼接坡砖,生态护坡在设置时,先将预制草皮铺设在定位板内的草皮置槽上进行预先设置,之后将定位板在生态坡土体上铺设设置,再将拼接坡砖的定位插柱插入定位插口进行进一步加固设置,定位板为淀粉基全生物降解塑料材质,定位板在设置完毕后的两个月左右会完全降解,预制草皮的土层将与生态坡土体融为一体,绿化植被将进行很好的生长,生态护坡的铺设与绿化共同完成,大大节约了工时和成本。
4.在实现本实用新型过程中,发明人发现该技术中至少存在如下问题,由于拼接坡砖和主体板与生态坡土体的连接面积较小,导致拼接坡砖和主体板在使用的过程中受到大量的雨水冲刷时,其位置会在生态坡土体上出现滑动偏移的现象。
技术实现要素:5.为了改善拼接坡砖和主体板在使用的过程中受到大量的雨水冲刷时,其位置会在生态坡土体上出现滑动偏移现象的问题。
6.本实用新型提供一种景观生态护坡结构,采用如下的技术方案:
7.一种景观生态护坡结构,包括生态坡土体以及设置在生态坡土体上的主体板,所述主体板上安装有主体框架,所述主体板和主体框架组成一个护坡仓,所述主体板和主体框架上安装有紧固组件;
8.所述紧固组件包括贯穿设置在主体板和主体框架上多个的紧固螺杆,所述主体板上开设有安装口,所述主体框架上开设有连接口,所述紧固螺杆依次沿着连接口和安装口进行连接,所述紧固螺杆插入至生态坡土体内。
9.通过采用上述技术方案,通过紧固螺杆与连接口、安装口连接,使主体板和主体框架拼接,便于主体板和主体框架组成一个承接绿化植被的护坡仓,通过多个紧固螺杆进入生态坡土体,实现对主体板和主体框架的多点位支撑,加强主体板和主体框架在生态坡土体上的稳定。
10.可选的,所述主体框架上开设有通口。
11.通过采用上述技术方案,通过通口的设置,可在护坡仓内积聚水体时进行排出,避
免过量雨水对护坡仓内的绿化植被造成影响。
12.可选的,所述主体框架的侧面安装有卡板,所述卡板与通口的尺寸适配。
13.通过采用上述技术方案,通过相邻两个主体框架上的卡板与通口连接,便于对相邻两个主体框架进行连接锁定,进一步提升护坡仓的使用稳定,降低雨水对护坡仓造成冲击晃动的影响。
14.可选的,所述紧固螺杆的顶部不伸出连接口。
15.通过采用上述技术方案,在紧固螺杆转动贯穿连接口接触生态坡土体后,紧固螺杆不伸出连接口,避免紧固螺杆处于裸露对在护坡仓上行走的人员造成影响。
16.可选的,所述主体板的底面安装有多个定位板。
17.通过采用上述技术方案,通过定位板的设置,定位板与生态坡土体连接,进一步加深主体板和主体框架的使用稳定。
18.可选的,所述主体板上安装有排水管,所述排水管伸入生态坡土体内。
19.通过采用上述技术方案,通过排水管的设置,能够对护坡仓内积聚的雨水再次向生态坡土体内引入,避免雨水对护坡仓内的绿化植被造成补水过量,影响绿化植被的正常生长。
20.可选的,所述主体板上开设有护苗孔槽。
21.通过采用上述技术方案,通过护苗孔槽的设置,可将一些较小的幼苗放置在护苗孔槽内,护苗孔槽规范限制幼苗的生长位置,促进幼苗竖直生长,解决护坡仓内投放幼苗时,幼苗不受限制易于倒塌影响正常生长的情况。
22.综上所述,本实用新型具有以下有益效果:
23.本实用新型通过紧固螺杆与连接口、安装口连接,使主体板和主体框架拼接,便于主体板和主体框架组成一个承接绿化植被的护坡仓,通过多个紧固螺杆进入生态坡土体,实现对主体板和主体框架的多点位支撑,加强主体板和主体框架在生态坡土体上的稳定,降低护坡仓在使用的过程中受到大量的雨水冲刷时,其位置会在生态坡土体上出现滑动偏移的现象。
附图说明

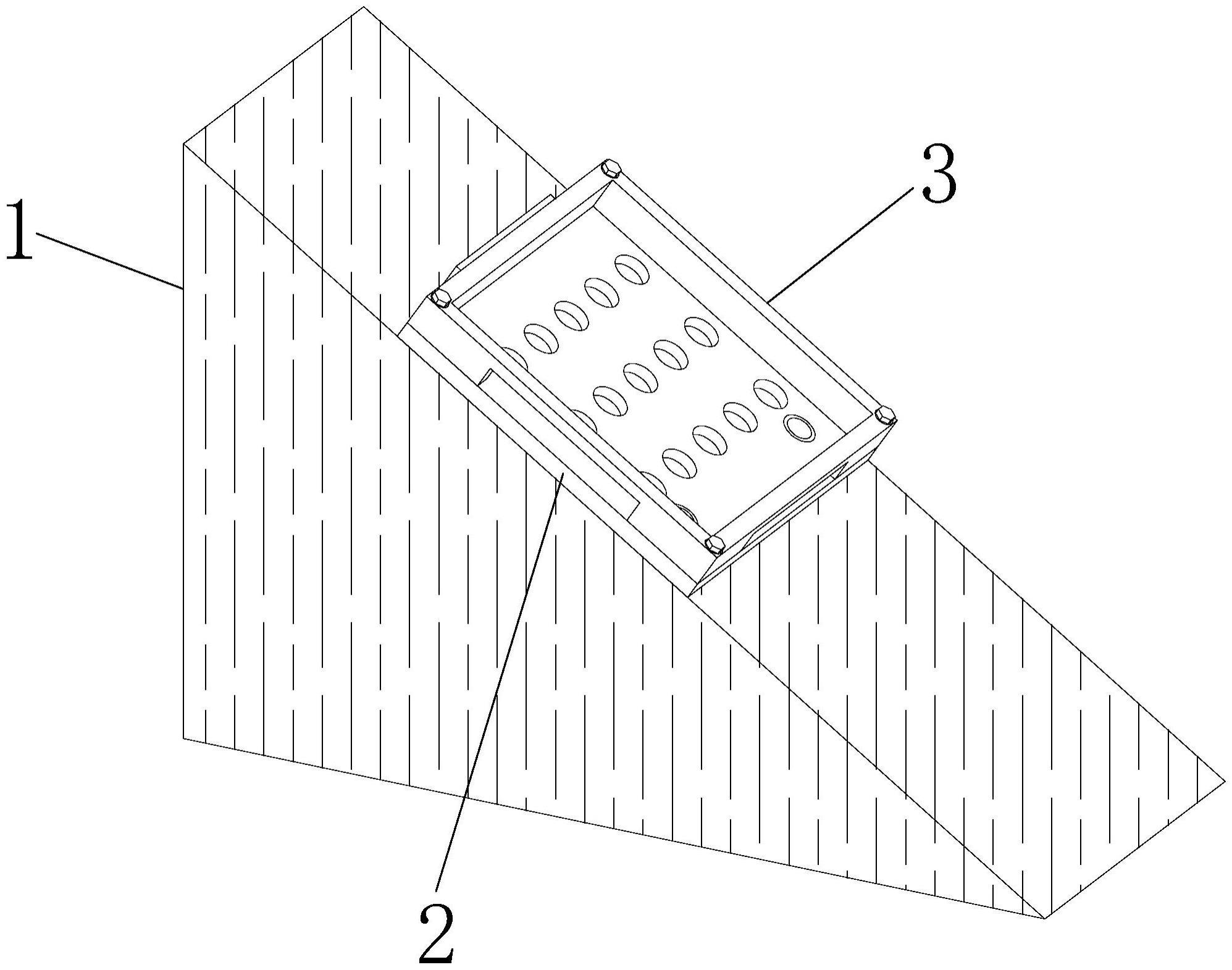

24.图1是本实用新型整体结构示意图。
25.图2是本实用新型主体板和主体框架结构拆分图。
26.附图标记说明:
27.1、生态坡土体;2、主体板;3、主体框架;4、通口;5、卡板;6、紧固螺杆;7、连接口;8、安装口;9、定位板;10、排水管;11、护苗孔槽。
具体实施方式
28.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
29.请参照图1-2,一种景观生态护坡结构,包括生态坡土体1以及设置在生态坡土体1
上的主体板2,主体板2上安装有主体框架3,主体板2和主体框架3组成一个护坡仓,护坡仓用于承接绿化植被;主体框架3上开设有通口4,通过通口4的设置,可在护坡仓内积聚水体时进行排出,避免过量雨水对护坡仓内的绿化植被造成影响,主体框架3的侧面安装有卡板5,卡板5与通口4的长度尺寸适配,宽度尺寸不适配,便于积水进行排出,且通过相邻两个主体框架3上的卡板5与通口4连接,便于对相邻两个主体框架3进行连接锁定,提升多个护坡仓的使用稳定,降低雨水对护坡仓造成冲击晃动的影响。
30.具体的,参照图1-2,主体板2和主体框架3上安装有紧固组件,紧固组件包括贯穿设置在主体板2和主体框架3上多个的紧固螺杆6,主体板2上开设有安装口8,主体框架3上开设有连接口7,紧固螺杆6依次沿着连接口7和安装口8进行连接,紧固螺杆6插入至生态坡土体1内,通过紧固螺杆6与连接口7和安装口8进行连接,使主体板2和主体框架3进行拼接,便于主体板2和主体框架3组成一个承接绿化植被的护坡仓,通过紧固螺杆6的一端转动进入生态坡土体1,实现对主体板2和主体框架3的多个点位支撑,加强主体板2和主体框架3在生态坡土体1上的稳定,通过绿化植被投放在护坡仓内,便形成景观生态护坡结构进行使用。
31.具体的,请参照图2,主体板2上安装有排水管10,排水管10伸入生态坡土体1内,通过排水管10的设置,能够对护坡仓内积聚的雨水再次向生态坡土体1内引入,进一步避免上述雨水对护坡仓内的绿化植被造成补水过量,影响绿化植被的正常生长,主体板2上开设有护苗孔槽11,通过护苗孔槽11的设置,可将一些较小的幼苗放置在护苗孔槽11内,护苗孔槽11规范限制幼苗的生长位置,促进幼苗竖直生长,解决护坡仓内投放幼苗时,幼苗不受限制易于倒塌影响正常生长的情况。
32.具体的,紧固螺杆6的顶部不伸出连接口7,因此,在紧固螺杆6转动贯穿连接口7接触生态坡土体1后,紧固螺杆6不伸出连接口7,避免紧固螺杆6处于裸露对在护坡仓上行走的人员造成影响,主体板2的底面安装有多个定位板9,通过定位板9的设置,定位板9与生态坡土体1连接,进一步加深主体板2和主体框架3的使用稳定。
33.本实用新型的实施原理为:通过主体板2和主体框架3组成护坡仓,并通过紧固螺杆6与连接口7和安装口8连接,使护坡仓拼接完成,通过紧固螺杆6的一端转动进入生态坡土体1,实现对主体板2和主体框架3的多个点位支撑,通过定位板9卡在生态坡土体1上,加强对护坡仓的支撑,通过将相邻主体板上的卡板5和通口4连接,实现相邻主体板2和主体框架3的适配连接,提升多个护坡仓之间的稳定,降低雨水对护坡仓的位置造成冲蚀影响。
