1.本实用新型涉及建筑土方施工技术领域，尤其涉及建筑土方施工平整组件。


背景技术：

2.在建筑施工的基坑土方开挖过程中，需要进行分段开挖，并且在每段都需要进行支撑和支撑并施加预应力，但是基坑开挖过程中严禁超挖，所以一般需要坑底保留一定厚度的厚土层，然后由人工清挖，以免扰动土体，但是采用人工清挖，工作效率低，人工成本大。


技术实现要素：

3.为此，本实用新型提供建筑土方施工整平组件，用以克服现有技术在建筑施工的基坑土方开挖过程中，需要进行分段开挖，并且在每段都需要进行支撑和支撑并施加预应力，但是基坑开挖过程中严禁超挖，所以一般需要坑底保留一定厚度的厚土层，然后由人工清挖，以免扰动土体，但是采用人工清挖，工作效率低，人工成本大的问题。
4.为实现上述目的，本实用新型提供建筑土方施工平整组件，包括基坑土方开挖实施作业的挖掘机，所述挖掘机上设有挖掘铲斗，所述挖掘铲斗上通过可调节机构连接有平整组件，所述可调节机构可便于平整组件伸缩调节使用，所述平整组件可一次性平整到位，实现精准抄平。
5.进一步地，所述挖掘铲斗包括底板、侧板、铲头和斗齿，所述底板两侧固定有侧板，所述底板前侧固定有铲头，所述铲头上固定有斗齿，所述斗齿上套接有平整组件，且平整组件两侧分别固定连接有可调节机构，所述可调节机构活动连接在侧板上。
6.进一步地，所述可调节机构包括弹簧夹，所述弹簧夹通过连接杆与平整组件铰接，所述侧板上固定设有限位凸块，所述弹簧夹可插接到侧板上并与侧板夹紧定位，且限位凸块可定位弹簧夹夹紧位置。
7.进一步地，所述弹簧夹采用弹性板一体机加工制成，所述弹簧夹包括固定板，所述固定板两侧分别固定连接有限位板，且限位板截面为波浪形设置，所述限位凸块可贴合嵌入到限位板的波浪形凹槽面内。
8.进一步地，所述可调节机构包括定位板、键型通孔，螺栓和螺纹孔，所述定位板通过连接杆与平整组件固定连接，所述定位板上固定有键型通孔，所述键型通孔内贴合滑动连接有螺栓，所述螺纹孔固定在侧板上，且螺栓可螺接在螺纹孔上。
9.进一步地，所述平整组件包括与斗齿配合安装的齿套板，所述齿套板一侧面上固定设有与斗齿数量相同的齿套，所述齿套内固定设有锁紧组件，所述锁紧组件可用于齿套与斗齿锁紧连接，所述齿套板另一侧可拆卸连接有平整刮板。
10.进一步地，所述锁紧组件包括两个压紧板和弹性件，两个压紧板分别通过弹性件相对固定在齿套内两侧面上，且压紧板与齿套内侧面贴合滑动连接，所述弹性件可采用橡胶块或者弹簧，且两个压紧板之间的最小距离小于斗齿宽度。
11.进一步地，所述平整刮板侧面固定有滑动板，所述齿套板侧面固定有u型滑槽，且u型滑槽上螺接有锁紧螺栓，所述滑动板可贴合插入到u型滑槽内。
12.与现有技术相比，本实用新型的有益效果：利用挖掘铲斗上可调节连接有平整组件，既可以可便于平整组件灵活伸缩调节使用，同时还可以一次性平整到位，实现精准抄平，节省开挖时间和成本。
附图说明

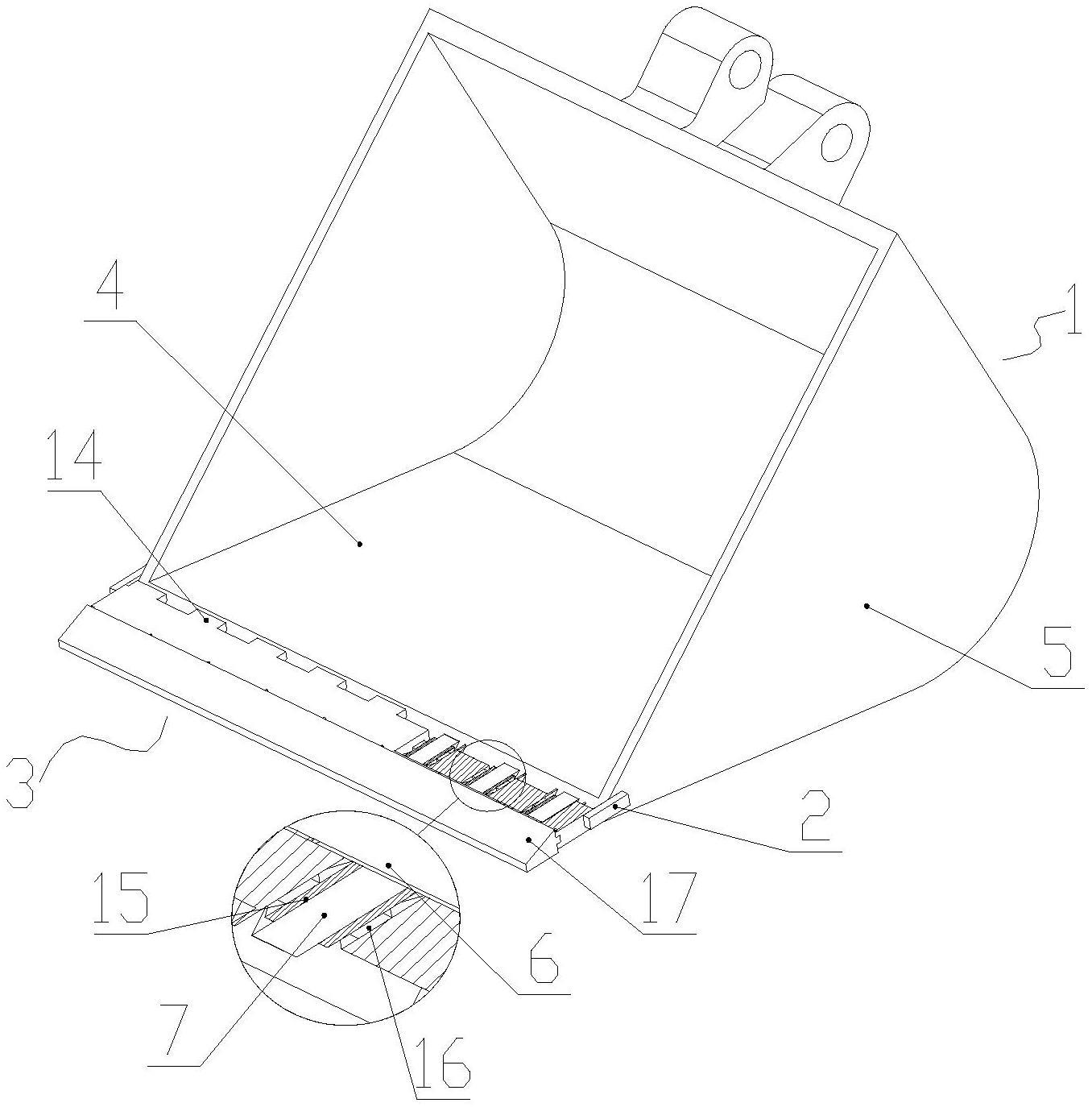

13.图1为本实用新型所述结构示意图；
14.图2为本实用新型所述可调节机构实施例1结构示意图；
15.图3为本实用新型所述可调节机构实施例2结构示意图。
16.图中：挖掘铲斗1、可调节机构2、平整组件3、底板4、侧板5、铲头6、斗齿7、弹簧夹8、限位凸块9、定位板10、键型通孔11，螺栓12、螺纹孔13、齿套14、压紧板15、弹性件16、平整刮板17。
具体实施方式
17.为了使本实用新型的目的和优点更加清楚明白，下面结合实施例对本实用新型作进一步描述；应当理解，此处所描述的具体实施例仅仅用于解释本实用新型，并不用于限定本实用新型。
18.下面参照附图来描述本实用新型的优选实施方式。本领域技术人员应当理解的是，这些实施方式仅仅用于解释本实用新型的技术原理，并非在限制本实用新型的保护范围。
19.需要说明的是，在本实用新型的描述中，术语“上”“下”“左”“右”“内”“外”等指示的方向或位置关系的术语是基于附图所示的方向或位置关系，这仅仅是为了便于描述，而不是指示或暗示所述装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
20.此外，还需要说明的是，在本实用新型的描述中，除非另有明确的规定和限定，术语“安装”“相连”“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域技术人员而言，可根据具体情况理解上述术语在本实用新型中的具体含义。
21.请参阅图1、图2、图3所示，其为本实用新型所述结构示意图，本实用新型公布建筑土方施工平整组件，包括基坑土方开挖实施作业的挖掘机，挖掘机上设有挖掘铲斗1，挖掘铲斗1上通过可调节机构2连接有平整组件3，可调节机构2可便于平整组件3伸缩调节使用，平整组件3可一次性平整到位，实现精准抄平。
22.具体而言，利用挖掘铲斗1上可调节连接有平整组件3，既可以可便于平整组件3灵活伸缩调节使用，同时还可以一次性平整到位，实现精准抄平，节省开挖时间和成本。
23.请参阅图1所示，挖掘铲斗1包括底板4、侧板5、铲头6和斗齿7，底板4两侧固定有侧板5，底板4前侧固定有铲头6，铲头6上固定有斗齿7，斗齿7上套接有平整组件3，且平整组件3两侧分别固定连接有可调节机构2，可调节机构2活动连接在侧板5上。
24.具体而言，斗齿7上直接安装平整组件3，这样可以灵活进行平整作业，同时可调节机构2在侧板5上进行一定的调节使用，使得平整组件3也能调节使用。
25.请参阅图2所示，可调节机构2实施例1，可调节机构2包括弹簧夹8，弹簧夹8通过连接杆与平整组件3铰接，侧板5上固定设有限位凸块9，弹簧夹8可插接到侧板5上并与侧板5夹紧定位，且限位凸块9可定位弹簧夹8夹紧位置。弹簧夹8采用弹性板一体机加工制成，弹簧夹8包括固定板，固定板两侧分别固定连接有限位板，且限位板截面为波浪形设置，限位凸块9可贴合嵌入到限位板的波浪形凹槽面内。
26.具体而言，利用弹簧夹8自身弹性作用力，弹簧夹8通过连接杆与平整组件3铰接，这样就可以摆动弹簧夹8夹紧侧板5，同时因为弹簧夹8包括固定板，固定板两侧分别固定连接有限位板，且限位板截面为波浪形设置，限位凸块9可贴合嵌入到限位板的波浪形凹槽面内，这样可以利用限位板截面为波浪形的多个凹槽弧面，分别与限位凸块9限位皮配合，实现一定的限位调节作用。
27.请参阅图3所示，可调节机构2实施例2，可调节机构2包括定位板10、键型通孔11，螺栓12和螺纹孔13，定位板10通过连接杆与平整组件3固定连接，定位板10上固定有键型通孔11，键型通孔11内贴合滑动连接有螺栓12，螺纹孔13固定在侧板5上，且螺栓12可螺接在螺纹孔13上。
28.具体而言，利用定位板10上固定有键型通孔11和固定在侧板5上的螺纹孔13，这样键型通孔11与螺纹孔13相互配合位置的不同，来实现调节作用。
29.请参阅图1所示，平整组件3包括与斗齿7配合安装的齿套板，齿套板一侧面上固定设有与斗齿7数量相同的齿套14，齿套14内固定设有锁紧组件，锁紧组件可用于齿套14与斗齿7锁紧连接，齿套板另一侧可拆卸连接有平整刮板17。锁紧组件包括两个压紧板15和弹性件16，两个压紧板15分别通过弹性件16相对固定在齿套14内两侧面上，且压紧板15与齿套14内侧面贴合滑动连接，弹性件16可采用橡胶块或者弹簧，且两个压紧板15之间的最小距离小于斗齿7宽度。
30.具体而言，斗齿7上安装平整组件3，利用齿套板和锁紧组件的作用，可以使得平整组件3能够准确定位安装在斗齿7上，这样就可以利用平整刮板17进行精准抄平，可控制机械挖土方一次性平整到位，节省开挖时间和成本。
31.请参阅图1所示，平整刮板17侧面固定有滑动板，齿套板侧面固定有u型滑槽，且u型滑槽上螺接有锁紧螺栓12，滑动板可贴合插入到u型滑槽内。
32.具体而言，平整刮板17与齿套板采用可拆卸连接方式，可以方便后续进行更换或者维修平整刮板17，使用起来更加的方便。
33.至此，已经结合附图所示的优选实施方式描述了本实用新型的技术方案，但是，本领域技术人员容易理解的是，本实用新型的保护范围显然不局限于这些具体实施方式。在不偏离本实用新型的原理的前提下，本领域技术人员可以对相关技术特征做出等同的更改或替换，这些更改或替换之后的技术方案都将落入本实用新型的保护范围之内。
34.以上所述仅为本实用新型的优选实施例，并不用于限制本实用新型；对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
