一种垃圾分类回收箱的制作方法

1.本实用新型属于环保及其相关设备技术领域,特别是涉及一种垃圾分类回收箱。


背景技术:

2.随着科技和社会的进步,环保的概念也越来越被重视,通过保护地球的生态环境,可以改善现有的气候变化、水污染等等,而在人们的日常生活中会产生大量的生活垃圾,而这些垃圾种类繁多,所以需要将不同种类的垃圾分别放置在不同的垃圾回收箱内,达成垃圾分类的目的,可以有效的改善人们的生活环境,但它在实际使用中仍存在以下弊端:
3.1、现有的垃圾分类回收箱在使用时,大多为单个设置,所以在回收箱装满后无法继续向内部扔垃圾,影响人们的正常使用;
4.2、现有的垃圾分类回收箱在装满后,由于回收箱位于壳体内部,且内部空间狭小,需要工作人员弯腰将内部装满的回收箱取出后清理,从而会增加工作强度,工作效率低。


技术实现要素:

5.本实用新型的目的在于提供一种垃圾分类回收箱,通过调节组件和自弹组件,电机运转带动转板旋转,调节转板上方的收集箱的位置,便于快速对收集箱换位,避免收集箱装满后,无法继续投入垃圾,影响人们的使用,在第二弹簧的弹性性能作用下可以将安装座自动弹出,可以避免工作人员在狭小的空间将装满垃圾的回收箱取出后清理,工作效率高。
6.为解决上述技术问题,本实用新型是通过以下技术方案实现的:
7.本实用新型为一种垃圾分类回收箱,包括底座,底座的上表面安装有外壳,外壳的顶部一侧安装有投放框,外壳的一侧端面中心位置安装有箱门,底座的一侧端面中心位置设置有斜板,底座的内部设置有调节组件,外壳的内部沿圆周方向均匀间隔设置有自弹组件,投放框设在收集箱的正上方,通过斜板便于将收集箱取出推入。
8.进一步地,调节组件包括电机和第一齿盘,电机的输出轴上安装有第一齿盘,第一齿盘的一侧设置有第二齿盘,第二齿盘的内壁上安装有转轴,电机通过固定架安装在底座内,第一齿盘外壁上的齿轮与第二齿盘外壁上的齿轮啮合连接,起到传动的作用。
9.进一步地,转轴的顶端安装有转板,转板的上表面两侧前后两端均设置有通槽,转板的底部外侧焊接有卡环,卡环位于环形轨道的内部,通槽的横截面呈l型,环形轨道安装在底座的内部底端,卡环和环形轨道主要对转板起到辅助旋转和支撑的作用。
10.进一步地,通槽的内部设置有限位组件,限位组件包括限位板和拉环,限位板的外侧壁中心位置安装有拉环,限位板的内侧壁中心位置设置有连接绳。
11.进一步地,连接绳的另一端安装有移动板,移动板的上表面均匀间隔焊接有连接杆,连接杆的另一端贯穿固定板下表面的通孔与限位块连接,通过连接绳将限位板和移动板连接,通过连接杆将移动板和限位块连接,均起到连接的作用。
12.进一步地,连接杆的外壁外侧套设有第一弹簧,第一弹簧位于固定板和限位块之间,在第一弹簧的弹性性能作用下带动限位块移动,固定板的外壁固定在通槽的内壁上。
13.进一步地,自弹组件包括安装座和重力传感器,安装座的内部底端安装有重力传感器,重力传感器的正上方放置有收集箱,安装座的底部内侧设置有滑槽,通过重力传感器可以实时感应收集箱的重量。
14.进一步地,滑槽的内部安装有滑板,滑板的内部两侧均设置有滑竿,滑竿的外壁内侧套设有第二弹簧,滑竿的两端分别安装在相邻侧板的内壁上,滑板和第二弹簧均套设在滑竿的外壁外侧,且在第二弹簧的弹性性能作用下带动滑板移动。
15.本实用新型具有以下有益效果:
16.1、本实用新型通过设置调节组件,电机运转通过各个部件的传动作用带动转板旋转,从而可以调节转板上方的收集箱的位置,便于快速对收集箱换位,避免收集箱装满后,无法继续投入垃圾,影响人们的使用,解决了现有的垃圾分类回收箱在使用时,大多为单个设置,所以在回收箱装满后无法继续向内部扔垃圾,影响人们的正常使用的问题。
17.2、本实用新型通过设置自弹组件,在第二弹簧的弹性性能作用下可以将安装座自动弹出,然后清理收集箱内的垃圾,从而方便工作人员快速清理,减轻了工作强度,可以避免工作人员在狭小的空间将装满垃圾的回收箱取出后清理,工作效率高,解决了现有的垃圾分类回收箱在装满后,由于回收箱位于壳体内部,且内部空间狭小,需要工作人员弯腰将内部装满的回收箱取出后清理,从而会增加工作强度,工作效率低的问题。
附图说明
18.为了更清楚地说明本实用新型实施例的技术方案,下面将对实施例描述所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

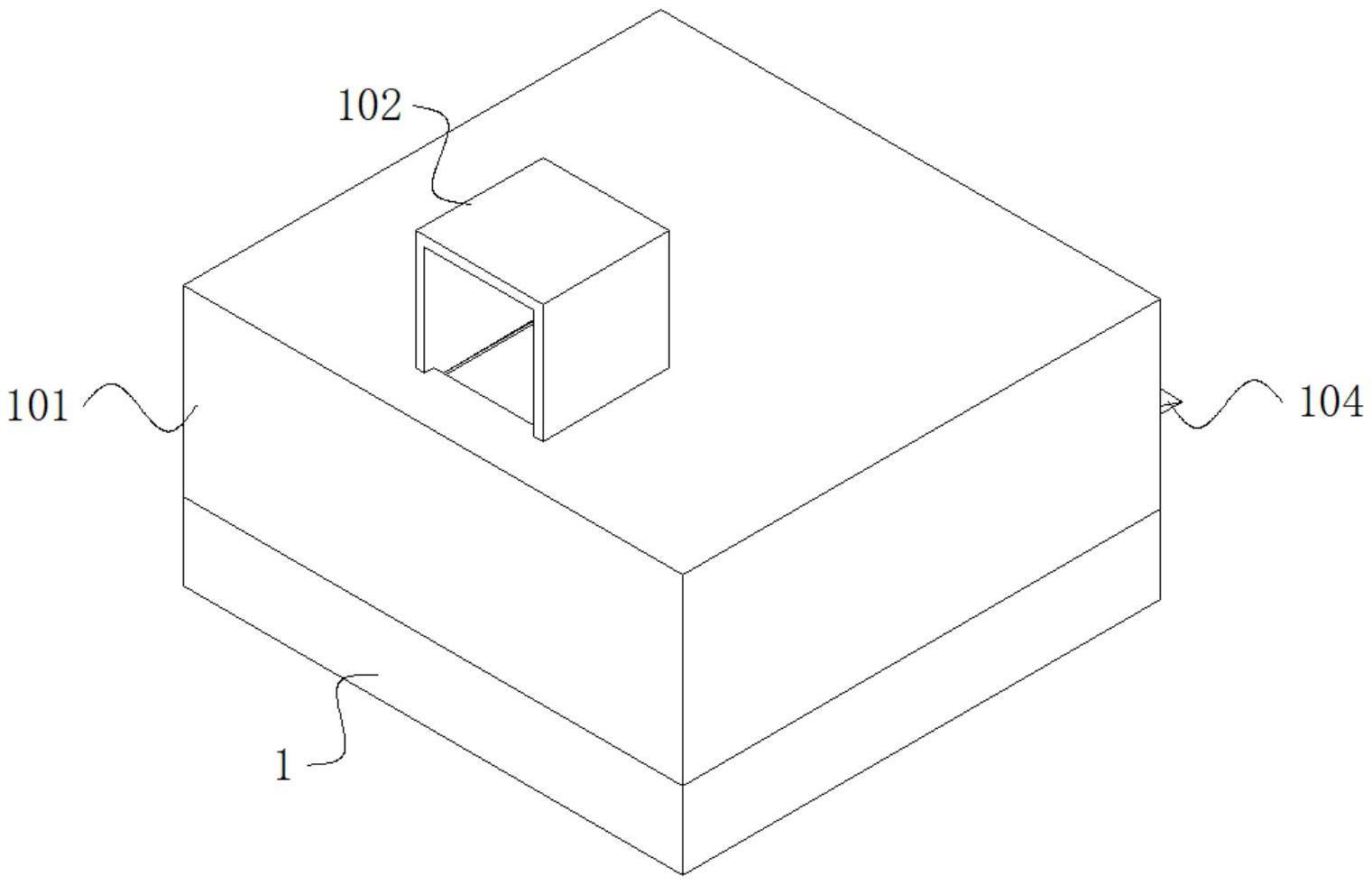

19.图1为一种垃圾分类回收箱的结构示意图;
20.图2为底座的剖视图;
21.图3为调节组件的拆解图;
22.图4为限位组件的结构图;
23.图5为自弹组件的拆解图。
24.附图中,各标号所代表的部件列表如下:
25.1、底座;101、外壳;102、投放框;103、箱门;104、斜板;2、调节组件;201、电机;202、第一齿盘;203、第二齿盘;204、转轴;205、转板;2051、通槽;206、卡环;207、限位组件;2071、限位板;2072、拉环;2073、连接绳;2074、移动板;2075、固定板;2076、连接杆;2077、第一弹簧;2078、限位块;208、环形轨道;3、自弹组件;301、安装座;3011、滑槽;302、重力传感器;303、收集箱;304、滑板;305、滑竿;306、第二弹簧;307、侧板。
具体实施方式
26.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。
27.请参阅图1至5所示,本实用新型为一种垃圾分类回收箱,包括底座1,底座1的上表面安装有外壳101,外壳101的顶部一侧安装有投放框102,外壳101的一侧端面中心位置安
装有箱门103,底座1的一侧端面中心位置设置有斜板104,底座1的内部设置有调节组件2,外壳101的内部沿圆周方向均匀间隔设置有自弹组件3,投放框102设在收集箱303的正上方,通过斜板104便于将收集箱303取出推入。
28.其中如图1至3所示,调节组件2包括电机201和第一齿盘202,电机201的输出轴上安装有第一齿盘202,第一齿盘202的一侧设置有第二齿盘203,第二齿盘203的内壁上安装有转轴204,电机201通过固定架安装在底座1内,第一齿盘202外壁上的齿轮与第二齿盘203外壁上的齿轮啮合连接,起到传动的作用,转轴204的顶端安装有转板205,转板205的上表面两侧前后两端均设置有通槽2051,转板205的底部外侧焊接有卡环206,卡环206位于环形轨道208的内部,通槽2051的横截面呈l型,环形轨道208安装在底座1的内部底端,卡环206和环形轨道208主要对转板205起到辅助旋转和支撑的作用。
29.其中如图3至4所示,通槽2051的内部设置有限位组件207,限位组件207包括限位板2071和拉环2072,限位板2071的外侧壁中心位置安装有拉环2072,限位板2071的内侧壁中心位置设置有连接绳2073,连接绳2073的另一端安装有移动板2074,移动板2074的上表面均匀间隔焊接有连接杆2076,连接杆2076的另一端贯穿固定板2075下表面的通孔与限位块2078连接,通过连接绳2073将限位板2071和移动板2074连接,通过连接杆2076将移动板2074和限位块2078连接,均起到连接的作用,连接杆2076的外壁外侧套设有第一弹簧2077,第一弹簧2077位于固定板2075和限位块2078之间,在第一弹簧2077的弹性性能作用下带动限位块2078移动,固定板2075的外壁固定在通槽2051的内壁上。
30.其中如图2、5所示,自弹组件3包括安装座301和重力传感器302,安装座301的内部底端安装有重力传感器302,重力传感器302的正上方放置有收集箱303,安装座301的底部内侧设置有滑槽3011,通过重力传感器302可以实时感应收集箱303的重量,滑槽3011的内部安装有滑板304,滑板304的内部两侧均设置有滑竿305,滑竿305的外壁内侧套设有第二弹簧306,滑竿305的两端分别安装在相邻侧板307的内壁上,滑板304和第二弹簧306均套设在滑竿305的外壁外侧,且在第二弹簧306的弹性性能作用下带动滑板304移动。
31.本实施例的一个具体应用为:在垃圾分类回收箱使用时,人们可以通过投放框102向收集箱303内部投入垃圾,由于收集箱303的底部设置有重力传感器302,在前方的收集箱303内装满时会通过重力传感器302的作用控制启动电机201,电机201的输出轴旋转带动第一齿盘202旋转,而第一齿盘202外壁上的齿轮与第二齿盘203外壁上的齿轮啮合连接,因此,在第一齿盘202旋转时会带动第二齿盘203旋转,并通过转轴204带动转板205旋转,进而可以将位于前方收集满的收集箱303向一侧旋转,并将空的收集箱303旋转至投放框102下方,而在清理装满的收集箱303内的垃圾时,先将外壳101后端的箱门103打开,接着向外侧拉动拉环2072,拉环2072受力带动限位板2071向外侧移动,而限位板2071通过连接绳2073与移动板2074连接,而移动板2074通过连接杆2076与限位块2078连接,进而在限位板2071移动时会在连接绳2073以及连接杆2076的作用下分别依次带动移动板2074和限位块2078移动,进而可以将限位块2078拉入通槽2051内,此时,限位块2078对滑板304的限位作用消失,且在第二弹簧306的弹性性能作用下将滑板304弹出,进而可以将上方的安装座301弹出,接着将内部的收集箱303取出清理垃圾即可,而在放置收集箱303时,先将收集箱303放置在安装座301的内部,接着推动安装座301,首先滑板304会在滑槽3011内滑动,而在滑板304移动至滑槽3011边缘处时,滑板304持续受力从而会挤压第二弹簧306,随着滑板304移
动至限位块2078的内侧后,会被限位块2078挡住,完成收集箱303的安装。
32.以上仅为本实用新型的优选实施例,并不限制本实用新型,任何对前述各实施例所记载的技术方案进行修改,对其中部分技术特征进行等同替换,所作的任何修改、等同替换、改进,均属于在本实用新型的保护范围。
