1.本实用新型涉及桥梁施工技术领域,具体而言,涉及一种工程建设用清渣装置。
背景技术:2.桥梁施工中,先在地面向地下开挖桩基孔。然后再从桩基孔内逐渐向上浇筑桥墩。现有技术中,桩基孔开挖一般由两个人配合进行。一人在孔内开挖并将渣土装进清渣桶内。另一个人在地面将清渣桶提起并倒掉。现有技术中是每孔对应两个人配合进行施工,劳动强度大且耗费人力。本项目中,桩基孔在陡峭的边坡施工,孔内的泥土还需运到下方的固定的位置进行堆放。
技术实现要素:3.本实用新型的目的是提供一种工程建设用清渣装置,来解决现有技术中工人施工劳动强度大的问题。
4.本实用新型的实施例通过以下技术方案实现:
5.一种工程建设用清渣装置,包括;
6.第一运输机构,所述第一运输机构包括支撑架、提升系统和第一盛料桶,所述支撑架用于架设与桩基孔上方,所述提升系统设置于所述支撑架上,所述提升系统用于带动第一盛料桶位于桩基孔内上下移动;
7.第二运输机构,所述第二运输机构包括具有一定高度差的输送装置和第二盛料桶,所述输送装置用于带动第二盛料桶从高至低或从低至高循环移动,所述第二盛料桶的移动路线与第一盛料桶的移动路线至少有某一个位置重合。
8.采用本实用新型的上述结构,主要包括第一运输机构和第二运输机构,第一运输机构包括支撑架、提升系统和第一盛料桶,第二运输机构包括具有一定高度差的输送装置和第二盛料桶。在使用的时候,提升系统将第一盛料桶下放至桩基孔内,待第一盛料桶装满后,提升系统将第一盛料桶向上拉动至顶部,第一盛料桶与第二盛料桶的重合点设置在支撑架的顶部,此时第二盛料桶通过输送装置运送到第一盛料桶的位置,第一盛料桶的渣土倾倒至第二盛料桶内,再由输送装置将第二盛料桶运送至山下,完成整个运输过程。通过该装置,仅由工人将渣土装到第二盛料即可,其余由提升系统和输送装置进行运输,大量减少了工人工作量,降低了工人的劳动强度。
9.在本实用新型的一实施例中,所述提升系统包括设置于支撑架上的两个卷扬机,其中一个所述卷扬机与第一盛料桶的底部转动连接,另一个所述卷扬机与第一盛料桶的上部转动连接。
10.在本实用新型的一实施例中,位于所述运输机构的底部设置有卸料机构,所述卸料机构用于与所述第二盛料桶接触后,使第二盛料桶发生倾覆。
11.在本实用新型的一实施例中,所述卸料机构包括固定柱和卸料勾,所述卸料勾横向垂直设置于固定柱的顶部,所述固定柱的顶部固定于某一支撑面,所述第二盛料桶的底
部设置有与卸料勾挂接的衔接部。
12.在本实用新型的一实施例中,所述衔接部包括围挡板,所述围挡板设置于所述第二盛料桶的底部。
13.在本实用新型的一实施例中,所述第二盛料桶内设置有平板和弹簧,所述平板通过弹簧连接于所述第二盛料桶的底部。
14.在本实用新型的一实施例中,所述输送装置和包括钢索、滑轮组和动力装置,所述钢索绕设于所述滑轮组上,所述第二盛料桶与所述钢索连接,所述动力装置用于带动滑轮组转动。
15.本实用新型实施例的技术方案至少具有如下优点和有益效果:
16.采用本实用新型的上述结构,主要包括第一运输机构和第二运输机构,第一运输机构包括支撑架、提升系统和第一盛料桶,第二运输机构包括具有一定高度差的输送装置和第二盛料桶。通过该装置,仅由工人将渣土装到第二盛料即可,其余由提升系统和输送装置进行运输,大量减少了工人工作量,降低了工人的劳动强度。
附图说明
17.为了更清楚地说明本实用新型实施例的技术方案,下面将对实施例中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本实用新型的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。

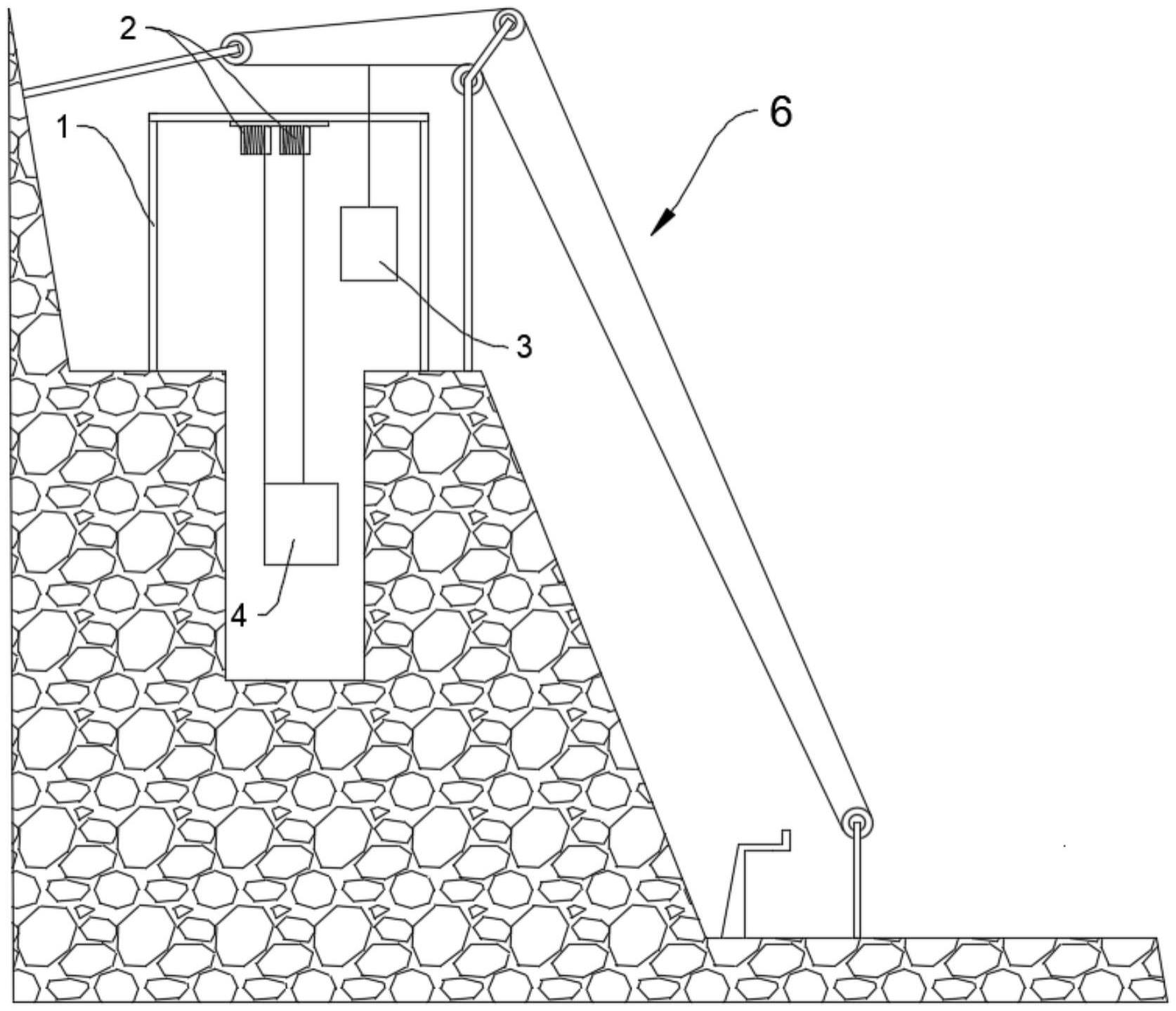

18.图1为本实用新型设置于基桩孔周围的结构示意图;
19.图2为本实用新型第一盛料桶倾斜的示意图;
20.图3为本实用新型卸料机构的结构示意图;
21.图4为本实用新型平板和弹簧的结构示意图;
22.图标:1-支撑架,2-卷扬机,3-第二盛料桶,4-第一盛料桶,5-平板,6-输送装置,7-围挡板,8-卸料勾,9-固定柱,10-弹簧。
具体实施方式
23.为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
24.请参照图1-图4,本实用新型提供的一种工程建设用清渣装置,主要包括了第一运输机构和第二运输机构,第一运输机构用于将渣土从桩基孔内运出,第二运输机构用于将第一运输机构运输出来的渣土从山顶转运至山下。
25.具体的是,第一运输机构包括支撑架1、提升系统和第一盛料桶4,在本方案中,支撑架1可以架设在桩基孔的顶部,提升系统则设置在支撑架1的顶部,第一盛料桶4则连接在提升提供的上,通过提升系统来带动第一盛料筒在桩基孔内进行上下移动。
26.第二运输机构主要包括具有一定高度差的输送装置6和第二盛料桶3,输送装置6的两端分别可以设置在山顶和山脚,进行一个山上向山下的一个运输,第二盛料筒则设置
在输送装置6上,通过输送装置6将盛料桶内的渣土向山下运输,并将空的第二盛料筒重新运回至山上。
27.输送装置6和包括钢索、滑轮组和动力装置,钢索绕设于滑轮组上,第二盛料桶3与钢索连接,动力装置用于带动滑轮组转动。
28.采用本实用新型的上述结构,主要包括第一运输机构和第二运输机构,第一运输机构包括支撑架1、提升系统和第一盛料桶4,第二运输机构包括具有一定高度差的输送装置6和第二盛料桶3。在使用的时候,提升系统将第一盛料桶4下放至桩基孔内,待第一盛料桶4装满后,提升系统将第一盛料桶4向上拉动至顶部,第一盛料桶4与第二盛料桶3的重合点设置在支撑架1的顶部,此时第二盛料桶3通过输送装置6运送到第一盛料桶4的位置,第一盛料桶4的渣土倾倒至第二盛料桶3内,再由输送装置6将第二盛料桶3运送至山下,完成整个运输过程。通过该装置,仅由工人将渣土装到第二盛料即可,其余由提升系统和输送装置6进行运输,大量减少了工人工作量,降低了工人的劳动强度。
29.本实用新型的一个实例性实施方式,提升系统包括设置于支撑架1上的两个卷扬机2,设置两个卷扬机2的目的在于为了翻转第一盛料桶4,具体的是,其中一个卷扬机2连接在第一盛料筒的底部边缘,另一个卷扬机2连接在第一盛料筒的顶部,对称式的两点连接,并且两个卷扬机2与第一盛料筒均为转动连接,即连接点可以进行一定角度的翻转。
30.同时启动两个卷扬机2,将第一盛料桶4提升至支撑架1的顶部,在第一盛料桶4与第二盛料桶3靠近的时候,只启动连接于第一盛料筒底部的卷扬机2,使第一盛料桶4发生翻转,进而将渣土倒入第二盛料桶3内,省去人工的操作。
31.在本实用新型的一实施例中,位于运输机构的底部设置有卸料机构,卸料机构用于与第二盛料桶3接触后,使第二盛料桶3发生倾覆。
32.具体的,卸料机构包括固定柱9和卸料勾8,卸料勾8横向垂直设置于固定柱9的顶部,固定柱9的顶部固定于某一支撑面,第二盛料桶3的底部设置有与卸料勾8挂接的衔接部。衔接部包括围挡板7,围挡板7设置于第二盛料桶3的底部。
33.在第二盛料桶3接触从上向下移动的过程中,第二盛料桶3的底部与卸料勾8接触的时候,在第二盛料桶3继续向前移动时,围挡板7将会与卸料勾8接触,卸料勾8阻挡了第二盛料桶3下部的移动,第二盛料桶3将会发生翻转,从而实现倒渣的一个过程,进一步的降低工人的劳动强度。
34.由于在第二盛料桶3翻转的时候,做不到翻转九十度其底部就已经与卸料勾8脱离了,可能还留有大量渣土,所以为了尽可能的清除掉渣土,第二盛料桶3内设置有平板5和弹簧10,平板5通过弹簧10连接于第二盛料桶3的底部。
35.在第二盛料桶3盛满渣土时,弹簧10处于压缩状态,在渣土逐渐的到出过程中,弹簧10逐渐释放弹力,将平板5向上推,进而将渣土向外推动,尽可能的将渣土向外倾倒。
