一种水利围堰施工用挡水装置的制作方法

1.本实用新型属于水利施工技术领域,具体涉及一种水利围堰施工用挡水装置。


背景技术:

2.围堰是指在水利工程建设中,为建造永久性水利设施,修建的临时性围护结构。其作用是防止水和土进入建筑物的修建位置,以便在围堰内排水,开挖基坑,修筑建筑物。当前城市为了在河流上建造水利枢纽格式的水工建筑物,其次要对建筑物的基础进行处理,而大面积的基本处理以及水工建筑物的施工很难在流水中开展,所以需要形成基坑,把水抽干,通常采用的方法是用临时挡水建筑物围堰将建筑物基坑的全部或一部分从河床中隔离开来,然后把水抽干进行施工。
3.现有技术中专利公告号为cn217810786u的一种水利围堰施工用挡水装置,上述专利包括多个c型挡板,相邻的两个c型挡板之间通过螺栓可拆卸连接,多个c型挡板拼接后呈常管状设置,用于围堰使用挡水;本实用新型的水利围堰施工用挡水装置,通过驱动组件,使安装板受力靠向c型挡板的下端运动,在安装板的运动的过程中,通过连接杆将固定桩头继续靠向水域的泥土内部推动,增加固定桩头的插入深度,进一步的增强;上述装置虽然可以增强围堰固定时的稳定性,但是水域的深度不同,挡板的高度不便于调节,从而不易适应不同的深度,此时需要更换不同的挡板,易耽误施工的进程。
4.因此,需要一种水利围堰施工用挡水装置,解决现有技术中存在的水域的深度不同,挡板的高度适应性较低,易影响施工进程的问题。


技术实现要素:

5.本实用新型的目的在于提供一种水利围堰施工用挡水装置,以解决上述背景技术中提出的问题。
6.为实现上述目的,本实用新型提供如下技术方案:一种水利围堰施工用挡水装置,包括下固定框,所述下固定框的顶部固定有波纹折叠挡水筒,所述波纹折叠挡水筒的顶部固定有上固定框,所述上固定框的外侧对称固定有两个上弧形固定板,所述下固定框的外侧均匀固定有四个下弧形固定板,两个所述下弧形固定板的顶部转动连接有转筒,所述转筒的顶部螺纹连接有第一螺纹杆,所述第一螺纹杆的顶端和上弧形固定板底部固定,所述下弧形固定板的顶部均螺纹连接有第二螺纹杆,所述第二螺纹杆的底端为锥形,所述上固定框和下固定框的内壁对应波纹折叠挡水筒设置有支撑机构。
7.方案中需要说明的是,所述支撑机构包括固定在上固定框内壁的上连接环,所述下固定框的内壁固定有下连接环,所述下连接环的顶部均匀固定有多个固定座,所述固定座靠近波纹折叠挡水筒的一侧开设有t型滑槽,所述固定座的t型滑槽内壁滑动连接有活动杆,所述活动杆的顶端和上连接环底部固定。
8.进一步值得说明的是,所述上固定框的顶部开设有圆环槽,所述上固定框的圆环槽内壁插接有过滤挡板,所述上固定框的外侧对应过滤挡板设置有两个限位机构。
9.更进一步需要说明的是,所述限位机构包括固定在上固定框外侧的两个u型框,所述u型框的一侧插接有限位杆,所述限位杆的一端和过滤挡板插接,所述限位杆的外侧固定有挡块,所述限位杆的外侧套设有弹簧,所述弹簧的一端和挡块固定,所述弹簧的另一端和u型框固定。
10.作为一种优选的实施方式,所述限位杆远离上固定框的一端固定有拉杆,所述转筒的外侧上端固定有手轮。
11.作为一种优选的实施方式,所述第二螺纹杆的顶端固定有转把,两个所述转筒对称设置。
12.与现有技术相比,本实用新型提供的一种水利围堰施工用挡水装置,至少包括如下有益效果:
13.(1)通过波纹折叠挡水筒安装在河流中,转动转筒,带动第一螺纹杆转动,从而推动上弧形固定板向上移动,使得上固定框带动波纹折叠挡水筒进行升高,便于根据不同深度的水域进行围堰工作,在下弧形固定板上转动第二螺纹杆,使得第二螺纹杆向下移动,提高固定的深度,进而提高波纹折叠挡水筒整体的稳定性,波纹折叠挡水筒的升高时,通过上连接环拉动活动杆在固定座上滑动,通过固定座和活动杆对波纹折叠挡水筒的内壁进行支撑,保持波纹折叠挡水筒的稳定性。
14.(2)通过过滤挡板上的过滤通孔对河流中较大的杂质进行隔挡,减少杂质随水浪进入波纹折叠挡水筒内,减少杂质对施工的影响,过滤挡板插入圆环槽内,在弹簧的弹力下,挤压挡块,从而带动限位杆插入过滤挡板内,对过滤挡板进行限位,通过向外拉动限位杆,使得限位杆脱离过滤挡板,便于过滤挡板的拆装。
附图说明

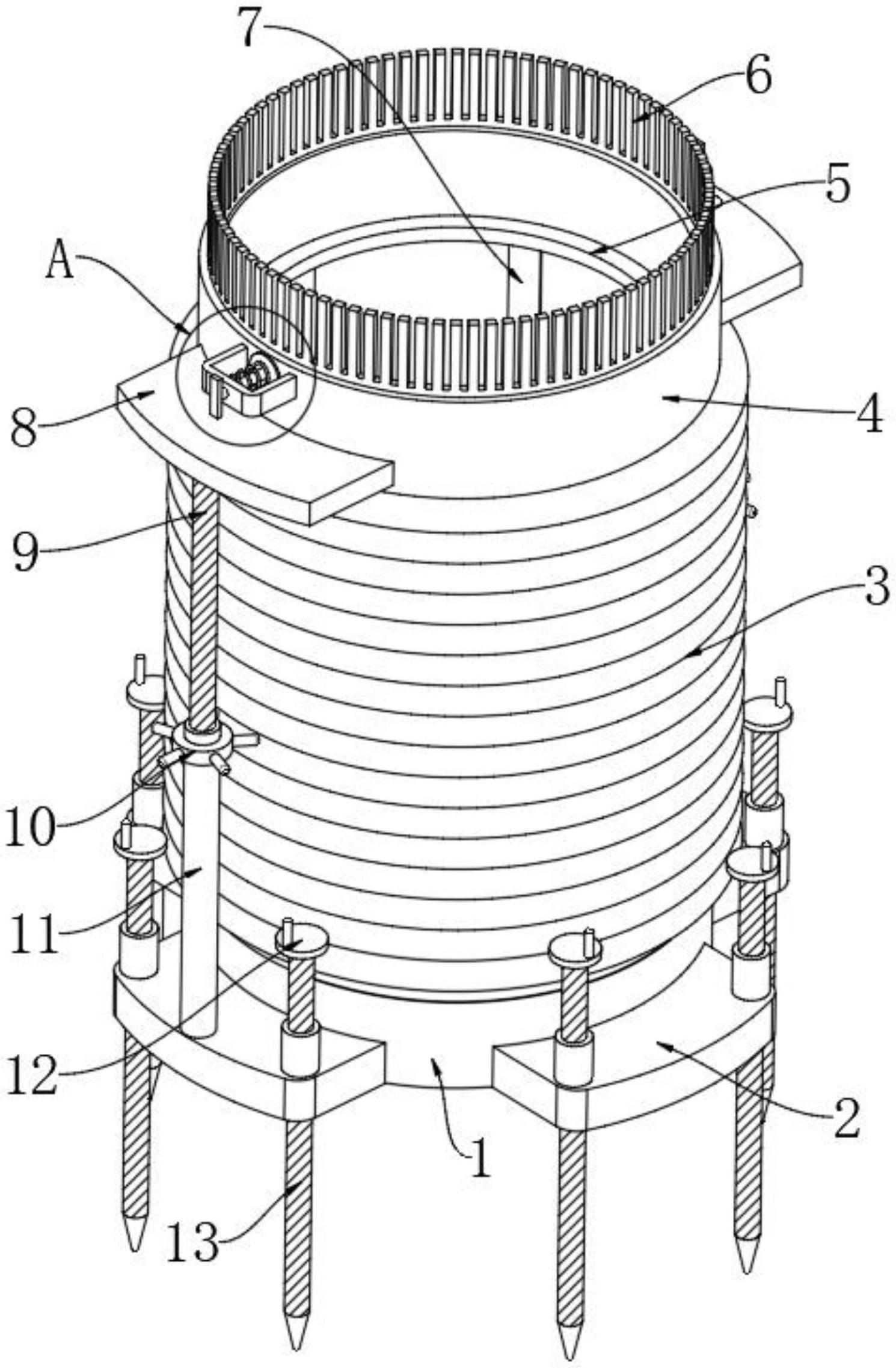

15.图1为本实用新型的整体结构示意图;
16.图2为图1中a处的结构放大图;
17.图3为本实用新型的另一视角结构示意图;
18.图4为本实用新型的固定座和活动杆结构示意图。
19.图中:1、下固定框;2、下弧形固定板;3、波纹折叠挡水筒;4、上固定框;5、上连接环;6、过滤挡板;7、活动杆;8、上弧形固定板;9、第一螺纹杆;10、手轮;11、转筒;12、转把;13、第二螺纹杆;14、u型框;15、弹簧;16、拉杆;17、限位杆;18、挡块;19、固定座;20、下连接环;21、t型滑槽。
具体实施方式
20.下面结合实施例对本实用新型做进一步的描述。
21.请参阅图1-4,本实用新型提供一种水利围堰施工用挡水装置,包括下固定框1,下固定框1的顶部固定有波纹折叠挡水筒3,通过波纹折叠挡水筒3安装在施工河流中,使用泵体将波纹折叠挡水筒3内的水抽出;波纹折叠挡水筒3的顶部固定有上固定框4,上固定框4的外侧对称固定有两个上弧形固定板8,下固定框1的外侧均匀固定有四个下弧形固定板2,两个下弧形固定板2的顶部转动连接有转筒11,两个转筒11对称设置,转筒11的顶部螺纹连接有第一螺纹杆9,第一螺纹杆9的顶端和上弧形固定板8底部固定,转动转筒11,带动第一
螺纹杆9转动,从而推动上弧形固定板8向上移动,使得上固定框4带动波纹折叠挡水筒3进行升高;下弧形固定板2的顶部均螺纹连接有第二螺纹杆13,第二螺纹杆13的底端为锥形,第二螺纹杆13提高插入的深度,提升波纹折叠挡水筒3的稳定;上固定框4和下固定框1的内壁对应波纹折叠挡水筒3设置有支撑机构。
22.进一步地如图1和图3所示,值得具体说明的是,支撑机构包括固定在上固定框4内壁的上连接环5,下固定框1的内壁固定有下连接环20,下连接环20的顶部均匀固定有多个固定座19,固定座19靠近波纹折叠挡水筒3的一侧开设有t型滑槽21,固定座19的t型滑槽21内壁滑动连接有活动杆7,活动杆7的横截面为t形,从而与t型滑槽21相适配;活动杆7的顶端和上连接环5底部固定,波纹折叠挡水筒3的升高时,通过上连接环5拉动活动杆7在固定座19上滑动,通过固定座19和活动杆7对波纹折叠挡水筒3的内壁进行支撑。
23.本方案具备以下工作过程:水域的深度不同,挡板的高度不便于调节,从而不易适应不同的深度,此时需要更换不同的挡板,易耽误施工的进程,通过波纹折叠挡水筒3安装在河流中,根据水域的深度不同,转动转筒11,带动第一螺纹杆9转动,从而推动上弧形固定板8向上移动,使得上固定框4带动波纹折叠挡水筒3进行升高,在下弧形固定板2上转动第二螺纹杆13,使得第二螺纹杆13向下移动,提高固定的深度,进而提高波纹折叠挡水筒3整体的稳定性,波纹折叠挡水筒3的升高时,通过上连接环5拉动活动杆7在固定座19上滑动,通过固定座19和活动杆7对波纹折叠挡水筒3的内壁进行支撑,保持波纹折叠挡水筒3的稳定性。
24.根据上述工作过程可知:通过波纹折叠挡水筒3安装在河流中,转动转筒11,带动第一螺纹杆9转动,从而推动上弧形固定板8向上移动,使得上固定框4带动波纹折叠挡水筒3进行升高,便于根据不同深度的水域进行围堰工作,在下弧形固定板2上转动第二螺纹杆13,使得第二螺纹杆13向下移动,提高固定的深度,进而提高波纹折叠挡水筒3整体的稳定性,波纹折叠挡水筒3的升高时,通过上连接环5拉动活动杆7在固定座19上滑动,通过固定座19和活动杆7对波纹折叠挡水筒3的内壁进行支撑,保持波纹折叠挡水筒3的稳定性。
25.进一步地如图1和图2所示,值得具体说明的是,上固定框4的顶部开设有圆环槽,上固定框4的圆环槽内壁插接有过滤挡板6,过滤挡板6上开设有多个过滤通孔;过滤挡板6上的过滤通孔对河流中较大的杂质进行隔挡,减少杂质随水浪进入波纹折叠挡水筒3内;上固定框4的外侧对应过滤挡板6设置有两个限位机构,限位机构包括固定在上固定框4外侧的两个u型框14,u型框14的一侧插接有限位杆17,限位杆17的一端和过滤挡板6插接,限位杆17的外侧固定有挡块18,限位杆17的外侧套设有弹簧15,弹簧15的一端和挡块18固定,弹簧15的另一端和u型框14固定,过滤挡板6插入圆环槽内,在弹簧15的弹力下,挤压挡块18,从而带动限位杆17插入过滤挡板6内,对过滤挡板6进行限位,通过向外拉动限位杆17,使得限位杆17脱离过滤挡板6,便于过滤挡板6的拆装。
26.进一步地如图1和图2所示,值得具体说明的是,限位杆17远离上固定框4的一端固定有拉杆16,拉杆16方便限位杆17的活动;转筒11的外侧上端固定有手轮10,手轮10方便转筒11的旋转;第二螺纹杆13的顶端固定有转把12,转把12便于第二螺纹杆13的转动。
27.综上:通过波纹折叠挡水筒3安装在河流中,转动转筒11,带动第一螺纹杆9转动,从而推动上弧形固定板8向上移动,使得上固定框4带动波纹折叠挡水筒3进行升高,便于根据不同深度的水域进行围堰工作,在下弧形固定板2上转动第二螺纹杆13,使得第二螺纹杆
13向下移动,提高固定的深度,进而提高波纹折叠挡水筒3整体的稳定性,波纹折叠挡水筒3的升高时,通过上连接环5拉动活动杆7在固定座19上滑动,通过固定座19和活动杆7对波纹折叠挡水筒3的内壁进行支撑,保持波纹折叠挡水筒3的稳定性,过滤挡板6上的过滤通孔对河流中较大的杂质进行隔挡,减少杂质随水浪进入波纹折叠挡水筒3内,减少杂质对施工的影响,过滤挡板6插入圆环槽内,在弹簧15的弹力下,挤压挡块18,从而带动限位杆17插入过滤挡板6内,对过滤挡板6进行限位,通过向外拉动限位杆17,使得限位杆17脱离过滤挡板6,便于过滤挡板6的拆装。
