1.本实用新型涉及建筑工程技术领域，具体为一种地基工程用移动抽水装置。


背景技术：

2.地基指的是承受上部建筑结构荷载影响的那一部分土体。但在含水率高的土壤或者水面上建造大型建筑时，需要考虑到水的浮力，所以在地基施工过程中一般使用抽水装置将地基基孔内的泥水排出。
3.现有的抽水装置一般将抽水管的底端端放入基坑底部，将泥水抽吸排出到基坑外，在抽水工程中容易将淤泥及其他杂物吸入水泵中，导致水泵损坏，且现有的抽水装置一般是固定的，使用时不方便灵活移动。


技术实现要素：

4.本实用新型的目的在于提供一种地基工程用移动抽水装置，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种地基工程用移动抽水装置，包括底板，所述底板表面设置有升降组件，所述底板右侧表面通过螺栓连接有固定架，所述固定架内侧转动连接有导向轮，所述导向轮内侧设置有吊绳，所述吊绳末端连接有浮箱，所述浮箱内部表面通过螺栓连接有水泵，所述底板底面通过螺栓连接有水箱，所述水箱一侧表面螺纹连接有水管。
6.优选的，所述升降组件包括转动支架，所述转动支架通过螺栓连接在底板表面，所述转动支架顶端转动连接有收卷轮，所述收卷轮内侧缠绕有吊绳，所述收卷轮之间焊接有转轴，所述转轴一侧通过螺栓连接有从动轮，所述从动轮内侧设置有皮带，所述皮带底端传动连接有转轮，所述转轮通过螺栓连接在电机输出轴上，所述电机通过螺栓连接在底板表面。
7.优选的，所述水泵包括水泵电机，所述水泵电机顶端焊接有把手，所述水泵电机底端通过螺栓连接有扬水管，所述扬水管底端通过螺栓连接有泵头，所述扬水管一侧表面设置有出水口，所述出水口螺纹连接有水管。
8.优选的，所述浮箱顶端表面焊接有挂环，所述挂环连接吊绳末端，所述浮箱底端焊接有滤网。
9.优选的，所述底板左侧表面焊接有扶手，所述水箱底面通过螺栓连接有移动滚轮，所述水箱一侧表面螺纹连接有水龙头。
10.优选的，所述浮箱底壁开设有圆形孔，所述泵头通过圆形孔穿过浮箱底壁，所述泵头表面开设有多个进水孔。
11.与现有技术相比，本实用新型的有益效果是：
12.1、本实用新型设置了升降组件和浮箱，启动电机，电机输出轴带动转轮内侧的皮带旋转，从而使从动轮转动，从动轮带动收卷轮旋转，吊绳开始放出，浮箱向下移动，接触到
水面后，由于浮力的作用，浮箱漂浮在水面，水泵底部的泵头进入水中，避免了接触到水底的淤泥及其他杂物；
13.2、本实用新型同时还设置了滤网，滤网能够挡住水面漂浮的杂物，防止杂物堵塞水泵的泵头。
附图说明

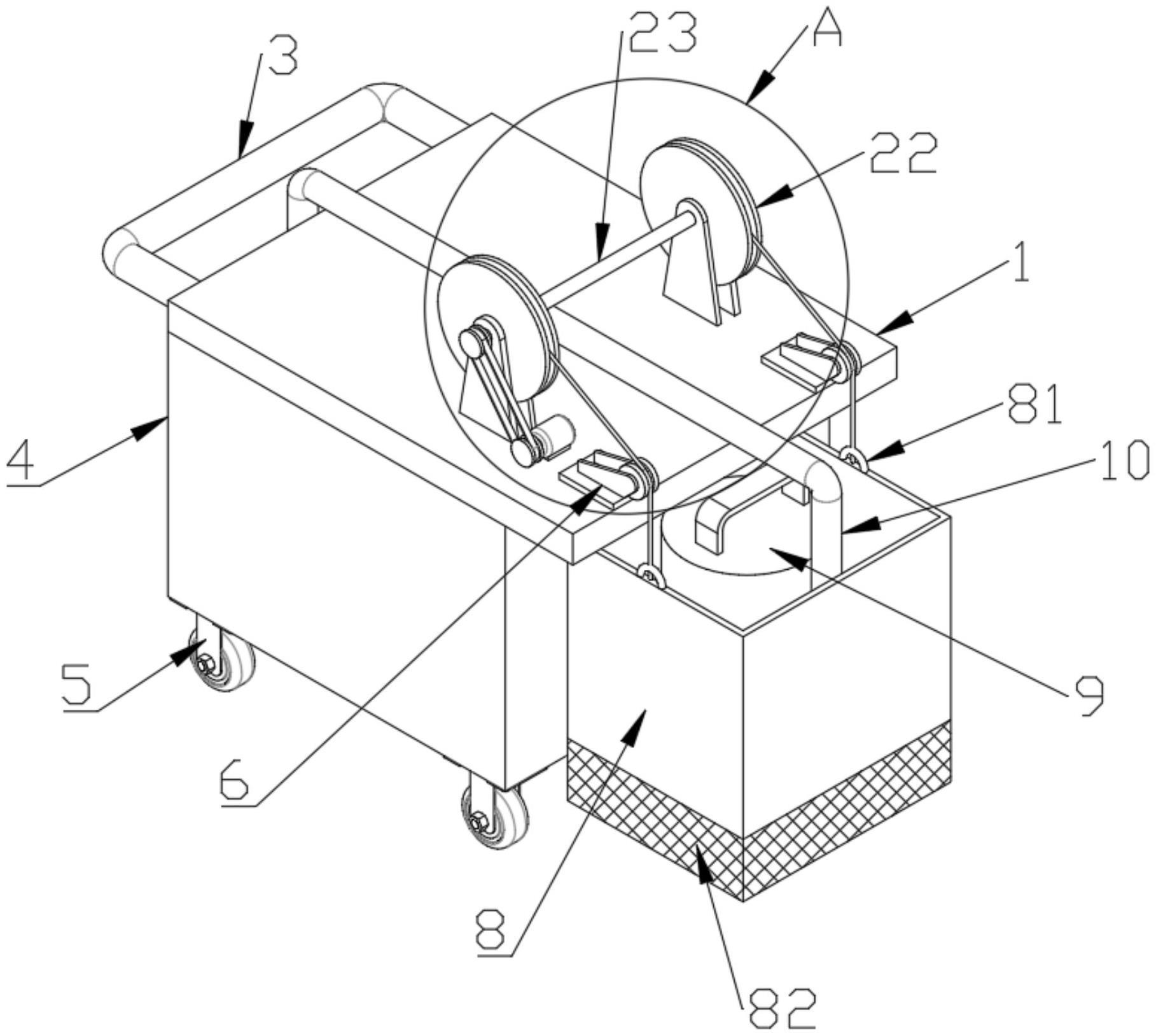

14.图1为本实用新型的结构示意图；
15.图2为本实用新型的a部分放大结构示意图；
16.图3为本实用新型的正面结构示意图；
17.图4为本实用新型的浮箱剖视示意图。
18.图中：1、底板；2、升降组件；21、转动支架；22、收卷轮；23、转轴；24、从动轮；25、皮带；26、转轮；27、电机；28、吊绳；3、扶手；4、水箱；5、移动滚轮；6、固定架；7、导向轮；8、浮箱；81、挂环；82、滤网；9、水泵；91、水泵电机；92、扬水管；93、泵头；94、出水口；95、把手；10、水管；11、水龙头。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-4，本实用新型提供一种技术方案：一种地基工程用移动抽水装置，包括底板1，底板1表面设置有升降组件2，底板1右侧表面通过螺栓连接有固定架6，固定架6内侧转动连接有导向轮7，导向轮7内侧设置有吊绳28，吊绳28末端连接有浮箱8，浮箱8内部表面通过螺栓连接有水泵9，底板1底面通过螺栓连接有水箱4，水箱4一侧表面螺纹连接有水管10。
21.升降组件2包括转动支架21，转动支架21通过螺栓连接在底板1表面，转动支架21顶端转动连接有收卷轮22，收卷轮22内侧缠绕有吊绳28，收卷轮22之间焊接有转轴23，转轴23一侧通过螺栓连接有从动轮24，从动轮24内侧设置有皮带25，皮带25底端传动连接有转轮26，转轮26通过螺栓连接在电机27输出轴上，电机27通过螺栓连接在底板1表面；水泵9包括水泵电机91，水泵电机91顶端焊接有把手95，水泵电机91底端通过螺栓连接有扬水管92，扬水管92底端通过螺栓连接有泵头93，扬水管92一侧表面设置有出水口94，出水口94螺纹连接有水管10；浮箱8顶端表面焊接有挂环81，挂环81连接吊绳28末端，浮箱8底端焊接有滤网82；底板1左侧表面焊接有扶手3，水箱4底面通过螺栓连接有移动滚轮5，水箱4一侧表面螺纹连接有水龙头11；浮箱8底壁开设有圆形孔，泵头93通过圆形孔穿过浮箱8底壁，泵头93表面开设有多个进水孔。
22.工作原理：该实用新型在使用时，启动电机27，电机27输出轴带动转轮26内侧的皮带25旋转，从而使从动轮24转动，从动轮24带动收卷轮22旋转，吊绳28开始放出，浮箱8向下移动，接触到水面后，由于浮力的作用，浮箱8漂浮在水面，水泵9底部的泵头93进入水中，启动水泵电机91,开始抽水，基坑中的水通过水管10进入水箱4中；抽水完毕后，电机27反转，
从而使收卷轮22开始收线，回收浮箱8和水泵9，通过移动滚轮5的滚动，将该实用新型移动到指定的位置，通过水龙头11将水箱4中的水放出，该实用新型具有使用方便、使用效果好的优点。
23.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
24.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种地基工程用移动抽水装置，包括底板(1)，其特征在于：所述底板(1)表面设置有升降组件(2)，所述底板(1)右侧表面通过螺栓连接有固定架(6)，所述固定架(6)内侧转动连接有导向轮(7)，所述导向轮(7)内侧设置有吊绳(28)，所述吊绳(28)末端连接有浮箱(8)，所述浮箱(8)内部表面通过螺栓连接有水泵(9)，所述底板(1)底面通过螺栓连接有水箱(4)，所述水箱(4)一侧表面螺纹连接有水管(10)。2.根据权利要求1所述的一种地基工程用移动抽水装置，其特征在于：所述升降组件(2)包括转动支架(21)，所述转动支架(21)通过螺栓连接在底板(1)表面，所述转动支架(21)顶端转动连接有收卷轮(22)，所述收卷轮(22)内侧缠绕有吊绳(28)，所述收卷轮(22)之间焊接有转轴(23)，所述转轴(23)一侧通过螺栓连接有从动轮(24)，所述从动轮(24)内侧设置有皮带(25)，所述皮带(25)底端传动连接有转轮(26)，所述转轮(26)通过螺栓连接在电机(27)输出轴上，所述电机(27)通过螺栓连接在底板(1)表面。3.根据权利要求1所述的一种地基工程用移动抽水装置，其特征在于：所述水泵(9)包括水泵电机(91)，所述水泵电机(91)顶端焊接有把手(95)，所述水泵电机(91)底端通过螺栓连接有扬水管(92)，所述扬水管(92)底端通过螺栓连接有泵头(93)，所述扬水管(92)一侧表面设置有出水口(94)，所述出水口(94)螺纹连接有水管(10)。4.根据权利要求1所述的一种地基工程用移动抽水装置，其特征在于：所述浮箱(8)顶端表面焊接有挂环(81)，所述挂环(81)连接吊绳(28)末端，所述浮箱(8)底端焊接有滤网(82)。5.根据权利要求1所述的一种地基工程用移动抽水装置，其特征在于：所述底板(1)左侧表面焊接有扶手(3)，所述水箱(4)底面通过螺栓连接有移动滚轮(5)，所述水箱(4)一侧表面螺纹连接有水龙头(11)。6.根据权利要求3所述的一种地基工程用移动抽水装置，其特征在于：所述浮箱(8)底壁开设有圆形孔，所述泵头(93)通过圆形孔穿过浮箱(8)底壁，所述泵头(93)表面开设有多个进水孔。

技术总结
本实用新型公开了一种地基工程用移动抽水装置，包括底板，所述底板表面设置有升降组件，所述底板右侧表面通过螺栓连接有固定架，所述固定架内侧转动连接有导向轮，所述导向轮内侧设置有吊绳，所述吊绳末端连接有浮箱，所述浮箱内部表面通过螺栓连接有水泵，所述底板底面通过螺栓连接有水箱，所述水箱一侧表面螺纹连接有水管，所述底板左侧表面焊接有扶手，所述水箱底面通过螺栓连接有移动滚轮，所述水箱一侧表面螺纹连接有水龙头。本实用新型设置了浮箱，浮箱漂浮在水面，其内部的水泵底部泵头进入水中，避免了接触到水底的淤泥及杂物；本实用新型同时还设置了滤网，滤网能够挡住水面漂浮的杂物，防止杂物堵塞水泵的泵头。防止杂物堵塞水泵的泵头。防止杂物堵塞水泵的泵头。
