1.本实用新型涉及风扇技术领域，具体为一种便于调节俯仰角度的风扇。


背景技术：

2.电风扇简称电扇，也称为风扇、扇风机，是一种利用电动机驱动扇叶旋转，来达到使空气加速流通的家用电器，主要用于清凉解暑和流通空气。广泛用于家庭、教室，办公室、商店、医院和宾馆等场所。电风扇是用电驱动产生气流的装置，内配置的扇子通电后，进行转动，由机械能转化为风能，从而化成自然风达到凉爽的效果。
3.如申请号为202122794929.4的专利文件公开了一种便于调节吹风角度的风扇。该便于调节吹风角度的风扇，其通过转动机构的设置，便于调节出风头的横向角度，通过伸缩装置的设置，便于调节出风头纵向高度，通过转动管与伸缩管的设置，便于无刷电机将风送到出风头，但其不容易调节风扇的俯仰角度，无法根据使用时的实际情况进行相应的调整，实际使用时，具有局限性。
4.于是，有鉴于此，针对现有的结构不足予以研究改良，提出一种便于调节俯仰角度的风扇。


技术实现要素：

5.本实用新型的目的在于提供一种便于调节俯仰角度的风扇，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种便于调节俯仰角度的风扇，包括底座和调节组件，所述底座为一体成型的塑制壳体，且底座上表面后侧安装有支撑筒，且支撑筒内部滑动连接有支撑杆，所述支撑杆与支撑筒表面均开设有固定孔，且固定孔内部卡合连接有固定件，用于方便调节俯仰角度的所述调节组件设置于支撑杆上侧，所述调节组件包括固定架、固定槽、球形固定件和滑动罩，所述固定架设置于支撑杆上端两侧，且固定架上端转动连接有固定槽，所述支撑杆顶部安装有球形固定件，且球形固定件表面转动连接有滑动罩。
7.进一步的，所述固定槽内侧安装有扇头，且扇头底部与滑动罩相连接。
8.进一步的，所述扇头后侧设置有散热滤网，且散热滤网内侧表面设置有吸湿棉。
9.进一步的，所述扇头外表面设置有聚氨酯塑质层，且扇头前侧安装有扇罩。
10.进一步的，所述底座上表面前侧安装有旋钮，且底座上表面左侧设置有用于清凉加湿的喷雾组件。
11.进一步的，所述喷雾组件包括储水盒、微型水泵和抽水管，且储水盒顶部安装有微型水泵，所述微型水泵输入端连接有抽水管。
12.进一步的，所述喷雾组件还包括伸缩输水管、雾化喷头和注水口，且微型水泵输出端连接有伸缩输水管，所述伸缩输水管输出端转动连接有雾化喷头，且储水盒前侧设置有注水口。
13.进一步的，所述底座下表面粘接有防滑垫，且底座内部设置有伺服电机，且伺服电机输出端与支撑筒底部相连接。
14.本实用新型提供了一种便于调节俯仰角度的风扇，具备以下有益效果：采用了多个组件之间的相互配合，通过调节组件方便调节该装置的俯仰角度，以便于根据实际情况调整该装置的角度，通过喷雾组件既可使得吹出的风更凉快，还能起到一定的加湿作用。
15.1、本实用新型通过设置调节组件，调节组件包括固定架、固定槽、球形固定件和滑动罩，使用时，球形固定件与滑动罩的滑动连接首先可对扇头起到支撑作用，需要调节俯仰角度时，只需轻轻掰动扇头，使固定槽通过固定架转动，同时滑动罩在球形固定件上滑动，从而方便调节该装置的俯仰角度，以便于根据实际情况调整该装置的角度。
16.2、本实用新型通过设置喷雾组件，喷雾组件包括储水盒、微型水泵和抽水管，喷雾组件还包括伸缩输水管、雾化喷头和注水口，使用时，启动微型水泵，使微型水泵通过抽水管将储水盒中的水抽送至伸缩输水管中，再由伸缩输水管通过雾化喷头雾化喷出，喷雾既可使得吹出的风更凉快，还能起到一定的加湿作用，通过注水口可及时补充储水盒中的水，伸缩输水管可任意调节其长度，由于雾化喷头与伸缩输水管转动连接，可随意转动雾化喷头，方便根据实际情况进行调节。
17.3、本实用新型通过设置支撑筒、支撑杆、固定孔、固定件和伺服电机，使用时，抽动支撑杆，使其沿支撑筒内部上下移动，方便调节高度，对齐支撑筒与支撑杆表面的固定孔，调整到合适高度后，通过固定件与固定孔的卡合连接加以固定，启动伺服电机，使其带动支撑筒转动，从而调节该装置的角度。
附图说明
18.图1为本实用新型一种便于调节俯仰角度的风扇的整体立体结构示意图；

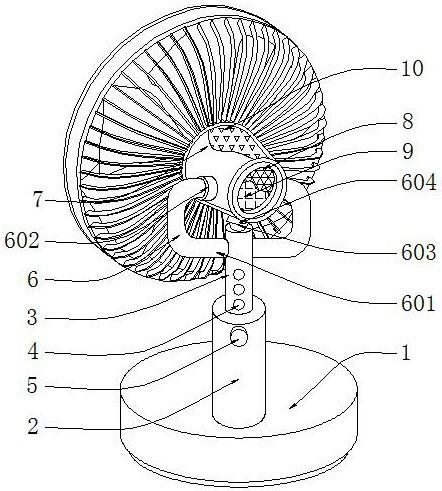

19.图2为本实用新型一种便于调节俯仰角度的风扇的立体结构示意图；
20.图3为本实用新型一种便于调节俯仰角度的风扇的图2中a处放大结构示意图；
21.图4为本实用新型一种便于调节俯仰角度的风扇的底座立体结构示意图。
22.图中：1、底座；2、支撑筒；3、支撑杆；4、固定孔；5、固定件；6、调节组件；601、固定架；602、固定槽；603、球形固定件；604、滑动罩；7、扇头；8、散热滤网；9、吸湿棉；10、聚氨酯塑质层；11、扇罩；12、旋钮；13、喷雾组件；1301、储水盒；1302、微型水泵；1303、抽水管；1304、伸缩输水管；1305、雾化喷头；1306、注水口；14、防滑垫；15、伺服电机。
具体实施方式
23.下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
24.如图1至图4所示，一种便于调节俯仰角度的风扇，包括底座1和调节组件6，底座1为一体成型的塑制壳体，且底座1上表面后侧安装有支撑筒2，且支撑筒2内部滑动连接有支撑杆3，支撑杆3与支撑筒2表面均开设有固定孔4，且固定孔4内部卡合连接有固定件5，用于方便调节俯仰角度的调节组件6设置于支撑杆3上侧，调节组件6包括固定架601、固定槽602、球形固定件603和滑动罩604，固定架601设置于支撑杆3上端两侧，且固定架601上端转动连接有固定槽602，支撑杆3顶部安装有球形固定件603，且球形固定件603表面转动连接
有滑动罩604。
25.请参考图1至图2，固定槽602内侧安装有扇头7，且扇头7底部与滑动罩604相连接，扇头7后侧设置有散热滤网8，且散热滤网8内侧表面设置有吸湿棉9，扇头7外表面设置有聚氨酯塑质层10，且扇头7前侧安装有扇罩11；
26.具体操作如下，使用时，散热滤网8可在散热的同时防止外界的灰尘进入扇头7内部，吸湿棉9可起到吸湿防潮的作用，聚氨酯塑质层10可进一步提高扇头7的防水作用，防止扇头7内部的电机受潮。
27.请参考图1至图3，底座1上表面前侧安装有旋钮12，且底座1上表面左侧设置有用于清凉加湿的喷雾组件13，喷雾组件13包括储水盒1301、微型水泵1302和抽水管1303，且储水盒1301顶部安装有微型水泵1302，微型水泵1302输入端连接有抽水管1303，喷雾组件13还包括伸缩输水管1304、雾化喷头1305和注水口1306，且微型水泵1302输出端连接有伸缩输水管1304，伸缩输水管1304输出端转动连接有雾化喷头1305，且储水盒1301前侧设置有注水口1306；
28.具体操作如下，使用时，启动微型水泵1302，使微型水泵1302通过抽水管1303将储水盒1301中的水抽送至伸缩输水管1304中，再由伸缩输水管1304通过雾化喷头1305雾化喷出，通过注水口1306可及时补充储水盒1301中的水，伸缩输水管1304可任意调节其长度，由于雾化喷头1305与伸缩输水管1304转动连接，可随意转动雾化喷头1305。
29.请参考图1和图4，底座1上表面后侧安装有支撑筒2，且支撑筒2内部滑动连接有支撑杆3，支撑杆3与支撑筒2表面均开设有固定孔4，且固定孔4内部卡合连接有固定件5，底座1下表面粘接有防滑垫14，且底座1内部设置有伺服电机15，且伺服电机15输出端与支撑筒2底部相连接。
30.具体操作如下，使用时，抽动支撑杆3，使其沿支撑筒2内部上下移动，对齐支撑筒2与支撑杆3表面的固定孔4，调整到合适高度后，通过固定件5与固定孔4的卡合连接加以固定，启动伺服电机15，使其带动支撑筒2转动。
31.综上，如图1至图4所示，该便于调节俯仰角度的风扇，使用时，首先，抽动支撑杆3，使其沿支撑筒2内部上下移动，方便调节高度，对齐支撑筒2与支撑杆3表面的固定孔4，调整到合适高度后，通过固定件5与固定孔4的卡合连接加以固定，启动伺服电机15，使其带动支撑筒2转动，从而调节该装置的角度，随后，球形固定件603与滑动罩604的滑动连接首先可对扇头7起到支撑作用，需要调节俯仰角度时，只需轻轻掰动扇头7，使固定槽602通过固定架601转动，同时滑动罩604在球形固定件603上滑动，从而方便调节该装置的俯仰角度，调整好所需的角度后和高度后，即可启动风扇，同时，启动微型水泵1302，使微型水泵1302通过抽水管1303将储水盒1301中的水抽送至伸缩输水管1304中，再由伸缩输水管1304通过雾化喷头1305雾化喷出，喷雾既可使得吹出的风更凉快，还能起到一定的加湿作用，通过注水口1306可及时补充储水盒1301中的水，伸缩输水管1304可任意调节其长度，由于雾化喷头1305与伸缩输水管1304转动连接，可随意转动雾化喷头1305，方便根据实际情况进行调节，该装置的使用过程中，散热滤网8可在散热的同时防止外界的灰尘进入扇头7内部，吸湿棉9可起到吸湿防潮的作用，聚氨酯塑质层10可进一步提高扇头7的防水作用，防止扇头7内部的电机受潮。
32.本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将
本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
