1.本实用新型涉及液压站技术领域，具体为一种旋转式液压站。


背景技术：

2.液压站又称液压泵站，电机带动油泵旋转，泵从油箱中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块(或阀组合)被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动各种液压机械做功；
3.经检索，中国专利号为cn215805529u，其包括用于放置液压站的液压站放置箱，所述液压站放置箱的侧面开设有维修口，所述维修口的左右两端轴向对称铰接有门板，所述门板的内部均开设有凹槽，所述凹槽的一侧设有存储组件，所述存储组件包括与凹槽滑动连接的滑块，所述滑块距离凹槽较远一端焊接有工具存放盒，所述工具存放盒的顶面铰接有盒盖；通过设置的存储组件，有效的避免了现有液压站在检修时检修人员易缺失少带检修工具，有利于检修人员将检修工具存储至装置内部需要检修时打开装置即可拿取检修工具进行检修，提高了装置检修效率，但是存在液压站本体在使用过程中会出现热量升高进而导致液压站本体工作效率下降的现象，为此，我们提出一种旋转式液压站。


技术实现要素：

4.本实用新型的目的在于提供一种旋转式液压站，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种旋转式液压站，包括放置箱，所述放置箱开设有放置腔，所述放置箱转动连接有角度调节组件，所述角度调节组件连接有液压站本体，所述液压站本体两侧均设置有防护组件，所述放置箱上端设置有散热机构，所述散热机构设置在液压站本体一侧，所述散热机构包括连接在放置箱上的竖板，所述竖板开设有滑槽，所述竖板连接有电机b，所述电机b输出端连接有转动杆，所述转动杆外周侧开设有两个对称的螺纹槽，所述转动杆螺纹连接有两个对称的滑块，每个所述滑块外端均设置有散热风机。
6.优选的，所述防护组件包括连接在液压站本体外端多个均匀分布的接触弹簧，所述接触弹簧连接有防护板，所述防护板与液压站本体之间设置有多个均匀分布的阻尼导向杆，所述阻尼导向杆设置在接触弹簧内侧。
7.优选的，所述角度调节组件包括连接在放置腔内壁上的电机a，所述电机a输出端连接有转轴a，所述转轴a连接有小齿轮，所述小齿轮啮合连接有大齿轮，所述大齿轮连接有转轴b，所述转轴b连接液压站本体。
8.优选的，所述液压站本体铰接有两个对称的检修门。
9.优选的，所述转轴a与转轴b均转动连接放置箱。
10.优选的，所述放置箱远离液压站本体一端转动连接有多个均匀分布的锁止万向
轮。
11.优选的，所述防护板开设有多个均匀分布的通孔。
12.与现有技术相比，本实用新型的有益效果是：设置有放置箱、放置腔；角度调节组件、液压站本体、防护组件、散热机构、锁止万向轮和检修门，该实用新型实现了对液压站本体进行多角度调节进行运行以及对运行中的液压站本体进行散热动作，提高了液压站本体的运行效率。
附图说明

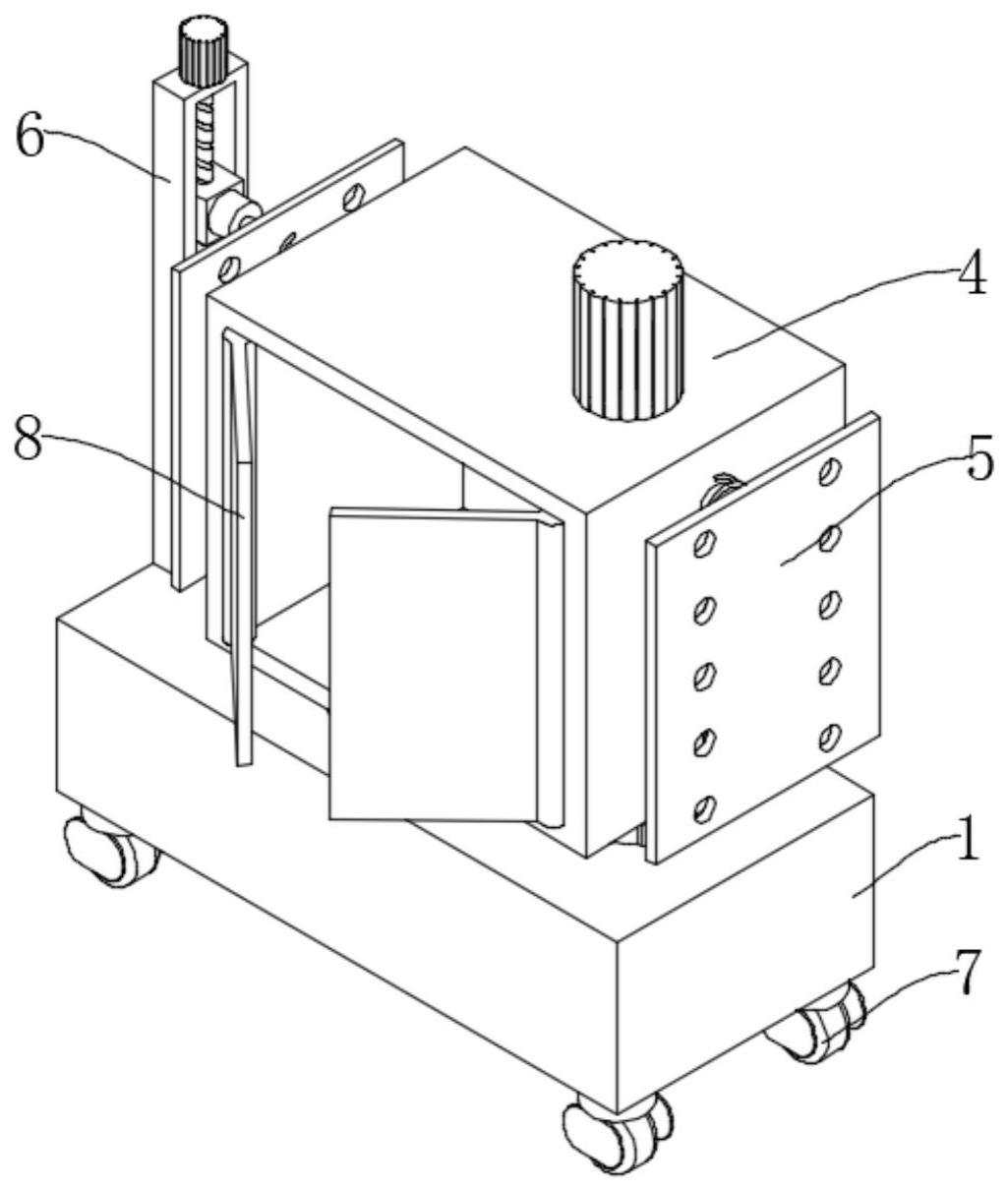

13.图1为本实用新型整体结构示意图；
14.图2为本实用新型整体剖视结构示意图；
15.图3为本实用新型散热机构结构示意图；
16.图4为本实用新型防护组件结构示意图；
17.图5为本实用新型角度调节组件结构示意图。
18.图中：1、放置箱；2、放置腔；3、角度调节组件；301、电机a；302、转轴a；303、小齿轮；304、大齿轮；305、转轴b；4、液压站本体；5、防护组件；501、接触弹簧；502、防护板；503、通孔；504、阻尼导向杆；6、散热机构；601、竖板；602、滑槽；603、电机b；604、转动杆；605、滑块；606、散热风机；7、锁止万向轮；8、检修门。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-5，本实用新型提供一种技术方案：一种旋转式液压站，包括放置箱1，放置箱1开设有放置腔2，放置箱1转动连接有角度调节组件3，角度调节组件3连接有液压站本体4，液压站本体4两侧均设置有防护组件5，放置箱1上端设置有散热机构6，散热机构6设置在液压站本体4一侧，散热机构6包括连接在放置箱1上的竖板601，竖板601开设有滑槽602，竖板601连接有电机b603，电机b603输出端连接有转动杆604，转动杆604外周侧开设有两个对称的螺纹槽，转动杆604螺纹连接有两个对称的滑块605，每个滑块605外端均设置有散热风机606。
21.具体的，防护组件5包括连接在液压站本体4外端多个均匀分布的接触弹簧501，接触弹簧501连接有防护板502，防护板502与液压站本体4之间设置有多个均匀分布的阻尼导向杆504，阻尼导向杆504设置在接触弹簧501内侧，设置有防护组件5可实现对液压站本体4进行外界防护动作；角度调节组件3包括连接在放置腔2内壁上的电机a301，电机a301输出端连接有转轴a302，转轴a302连接有小齿轮303，小齿轮303啮合连接有大齿轮304，大齿轮304连接有转轴b305，转轴b305连接液压站本体4，设置有角度调节组件3可实现对液压站本体4进行多角度转动动作；液压站本体4铰接有两个对称的检修门8，设置有检修门8可实现对液压站本体4进行检修动作；转轴a302与转轴b305均转动连接放置箱1，确保转轴a302与转轴b305可正常进行转动；放置箱1远离液压站本体4一端转动连接有多个均匀分布的锁止
万向轮7，设置有锁止万向轮7可实现对装置进行位置移动动作；防护板502开设有多个均匀分布的通孔503，设置有通孔503可实现将散热风机606的风穿过通孔503进而与液压站本体4接触进行散热动作。
22.工作原理：在使用液压站本体4进行运行时，液压站本体4长时间工作会产生大量的热量，此时可接通散热风机606以及电机b603的电源，此时的电机b603输出端带动转动杆604进行转动进而带动两个滑块605进行往复运动，每个滑块605均带动散热风机606对液压站本体4进行散热，在液压站本体4使用期间，防护组件5对液压站本体4进行外界防护动作，当需要对液压站本体4的角度进行调节时，此时可接通电机a301的电源，电机a301输出端带动转轴a302进行转动进而带动小齿轮303进行转动，小齿轮303带动大齿轮304进行转动进而带动转轴b305进行转动，转轴b305带动液压站本体4进行角度调节，该实用新型实现了对液压站本体4进行多角度调节进行运行以及对运行中的液压站本体4进行散热动作，提高了液压站本体4的运行效率。
23.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
