1.本实用新型涉及风机技术领域，具体为一种调频风机输送机构。


背景技术：

2.风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却，锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送，风洞风源和气垫船的充气和推进等。
3.现有的风机的出风管送风方向通常是固定，在一些狭小的特殊安装位置处，需要利用弯管才能够调节出风管的送风方向，而弯管的存在既造成送风管路的复杂性，也存在一定的风阻，对风的正常输送造成影响，为此，我们提出一种调频风机输送机构。


技术实现要素：

4.本实用新型的目的在于提供一种调频风机输送机构，具备便于对风机的出风管方向进行调节，简化送风管道，节省管道成本，降低安装管道安装的难度，同时有利于提高风力输送稳定性的优点，解决了现有的风机的出风管送风方向通常是固定，在一些狭小的特殊安装位置处，需要利用弯管才能够调节出风管的送风方向，而弯管的存在既造成管路的复杂性，也存在一定的风阻，对风的正常输送造成影响的问题。
5.为实现上述目的，本实用新型提供如下技术方案：包括外壳、出风管、变频电机和底座，所述底座上表面一侧固定安装有变频电机，所述变频电机和外壳内侧均固定焊接有法兰管，且两个所述法兰管通过螺栓固定连接，所述变频电机输出轴末端固定连接有花键套管，所述外壳内部通过转轴转动安装有扇叶，所述转轴末端固定连接有花键轴，且花键轴位于花键套管内部。
6.优选的，所述外壳外表面固定连接有出风管。
7.优选的，所述外壳外侧固定安装有防护网，防护网能够避免外界较大的杂质进入到外壳内部造成扇叶损坏。
8.优选的，所述外壳外表面两侧位置处对称焊接有固定环，两个所述固定环外表面均活动套接有套环，且两个所述套环外表面均和底座上表面固定连接，两个套环和两个固定环对外壳起到支撑作用。
9.与现有技术相比，本实用新型的有益效果如下：
10.本实用新型通过设置出风管、变频电机、法兰管、花键套管、花键轴、转轴、外壳和扇叶，达到了便于对风机的出风管方向进行调节，简化送风管道，节省管道成本，降低安装管道安装的难度，同时有利于提高风力输送稳定性的效果，在使用时，变频电机通过花键套管、花键轴和转轴带动外壳内部的扇叶转动，外界风进入到外壳内部后由出风管排出，在风机安装且需要调节出风管的出风方向时，松开两个法兰管之间的螺栓，移动外壳并使得花键套管和花键轴分离，转动外壳并调节出风管的方向，调节完毕后，花键轴插入到花键套管
内部，且两个法兰管再次通过螺栓连接固定，从而省去了利用弯头等管件调节出风管的送风方向。
附图说明

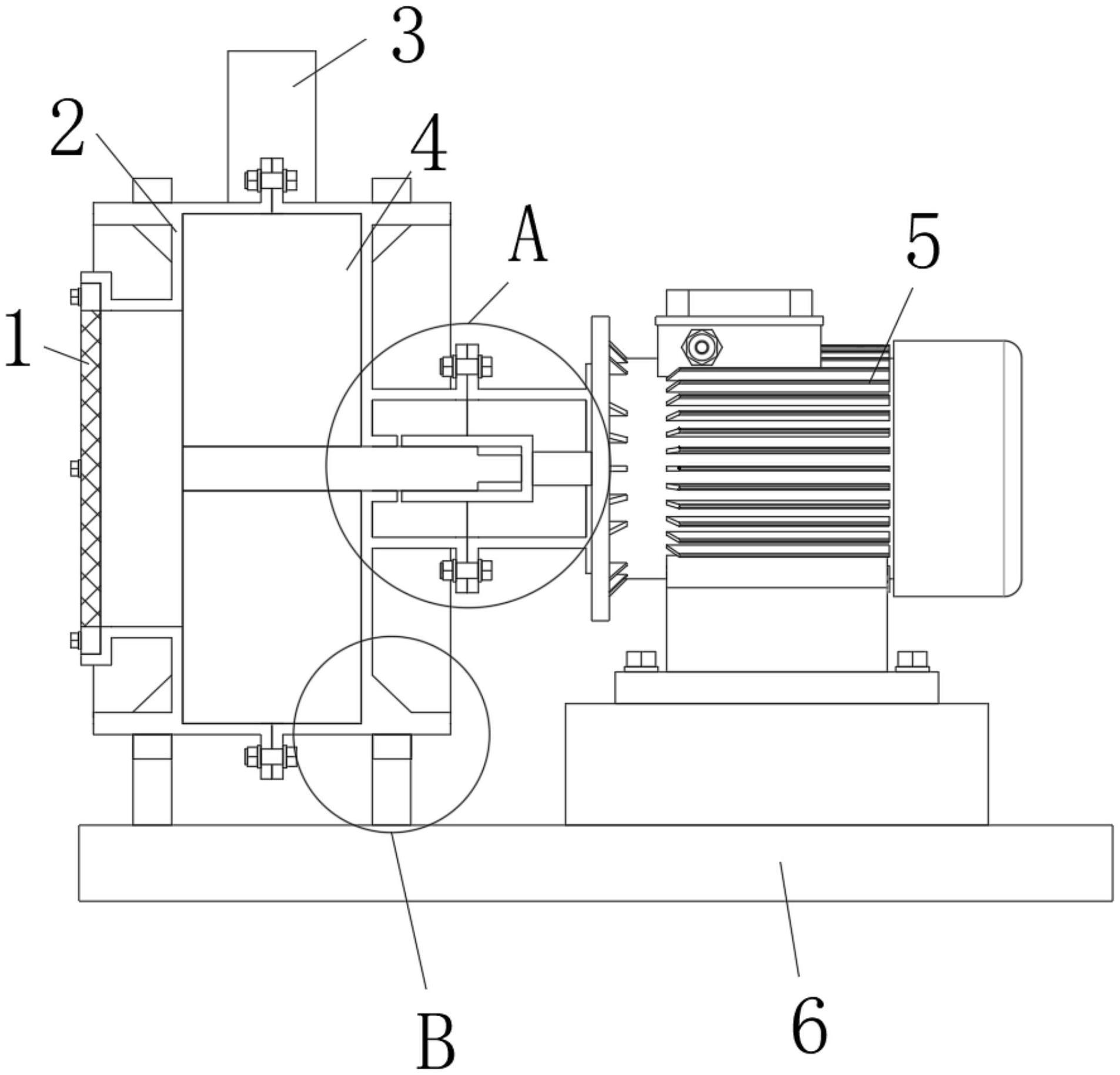

11.图1为本实用新型主剖视结构示意图；
12.图2为本实用新型图1中a的放大结构示意图；
13.图3为本实用新型图1中b的放大结构示意图。
14.附图标记：1、防护网；2、外壳；3、出风管；4、扇叶；5、变频电机；6、底座；7、法兰管；8、花键套管；9、花键轴；10、转轴；11、固定环；12、套环。
具体实施方式
15.下文结合附图和具体实施例对本实用新型的技术方案做进一步说明。
16.如图1至图3所示，本实用新型提出的一种调频风机输送机构，包括外壳2、出风管3、变频电机5和底座6，外壳2外表面固定连接有出风管3，底座6上表面一侧固定安装有变频电机5，通过变频器调节变频电机5的运行频率能够调节风机的风量，变频电机5和外壳2内侧均固定焊接有法兰管7，且两个法兰管7通过螺栓固定连接，变频电机5输出轴末端固定连接有花键套管8，外壳2内部通过转轴10转动安装有扇叶4，外壳2外侧设有进风口，外壳2外侧固定安装有防护网1，防护网1能够避免较大的杂质进入到外壳2内部造成扇叶4磨损，转轴10末端固定连接有花键轴9，且花键轴9位于花键套管8内部，外壳2外表面两侧位置处对称焊接有固定环11，两个固定环11外表面均活动套接有套环12，且两个套环12外表面均和底座6上表面固定连接，套环12内壁和固定环11外表面接触，两个套环12和两个固定环11对外壳2起到支撑作用。
17.本实用新型在使用时，变频电机5通过花键套管8、花键轴9和转轴10带动外壳2内部的扇叶4转动，外界风进入到外壳2内部后由出风管3排出，在风机安装且需要调节出风管3的出风方向时，松开两个法兰管7之间的螺栓，移动外壳2并使得花键套管8和花键轴9分离，转动外壳2并调节出风管3的方向，调节完毕后，花键轴9插入到花键套管8内部，且两个法兰管7再次通过螺栓连接固定，从而省去了利用弯头等管件调节出风管3的送风方向。
18.上述具体实施例仅仅是本实用新型的几种优选的实施例，基于本实用新型的技术方案和上述实施例的相关启示，本领域技术人员可以对上述具体实施例做出多种替代性的改进和组合。


技术特征：
1.一种调频风机输送机构，包括外壳(2)、出风管(3)、变频电机(5)和底座(6)，其特征在于：所述底座(6)上表面一侧固定安装有变频电机(5)，所述变频电机(5)和外壳(2)内侧均固定焊接有法兰管(7)，且两个所述法兰管(7)通过螺栓固定连接，所述变频电机(5)输出轴末端固定连接有花键套管(8)，所述外壳(2)内部通过转轴(10)转动安装有扇叶(4)，所述转轴(10)末端固定连接有花键轴(9)，且花键轴(9)位于花键套管(8)内部。2.根据权利要求1所述的一种调频风机输送机构，其特征在于：所述外壳(2)外表面固定连接有出风管(3)。3.根据权利要求1所述的一种调频风机输送机构，其特征在于：所述外壳(2)外侧固定安装有防护网(1)。4.根据权利要求1所述的一种调频风机输送机构，其特征在于：所述外壳(2)外表面两侧位置处对称焊接有固定环(11)，两个所述固定环(11)外表面均活动套接有套环(12)，且两个所述套环(12)外表面均和底座(6)上表面固定连接。

技术总结
本实用新型涉及风机技术领域，尤其涉及一种调频风机输送机构。其技术方案包括外壳、出风管、变频电机和底座，所述底座上表面一侧固定安装有变频电机，所述变频电机和外壳内侧均固定焊接有法兰管，且两个所述法兰管通过螺栓固定连接，所述变频电机输出轴末端固定连接有花键套管，所述外壳内部通过转轴转动安装有扇叶，所述转轴末端固定连接有花键轴，且花键轴位于花键套管内部。本实用新型便于对风机的出风管方向进行调节，简化送风管道，节省管道成本，降低安装管道安装的难度，同时有利于提高风力输送稳定性。风力输送稳定性。风力输送稳定性。
