1.本实用新型涉及风扇安装技术领域，具体为一种电源风扇的安装结构。


背景技术：

2.大功率变频电源在正常运行中，会产生大量多余的热量，如温度不及时排除，将会导致电源停止工作，甚至烧毁电源引起火灾，风扇是将热量排除的重要器件，在大功率电源中，风扇使用数量较多，且维护保养、更换频次较高，在现有技术中，每个风扇与机箱本体直接固定，需要一个一个安装固定，维护或更换必须停机，打开机箱挡板，从内部进行操作，不容易维护及更换，特别是在需要电源连续工作时，如发生风扇故障，将无法进行更换。


技术实现要素：

3.为实现上述风扇便于安装、维护、保养、更换目的，本实用新型提供如下技术方案：一种电源风扇的安装结构，包括机箱、风扇安装组件，所述机箱的顶部开设有矩形方孔，所述矩形方孔的两侧壁均焊接有l形折边，所述l形折边的表面开设有若干螺丝孔位；
4.所述风扇安装组件包括风扇、安装板，所述安装板的表面开设有圆孔，用于安装放置风扇，所述安装板的两侧且对应螺丝孔位的位置上开设有安装孔；
5.所述风扇安装组件通过安装孔与l形折边上的螺丝孔位安装螺钉连接。
6.本实用新型的有益效果是：通过将风扇固定在安装板上，后再与机箱顶部本体进行连接，且风扇安装组件设计成从外部安装，使风扇安装组件可以灵活安装拆卸，后期更换风扇只需要将风扇安装组件拆开取出，在不影响整个电源正常工作情况下，可对风扇进行更换。
7.优选的，所述圆孔的尺寸、形状、数量与风扇的尺寸、形状、数量相互适配，两者的数量视具体使用情况而定，所述圆孔周围开设有用于固定风扇的孔。
8.优选的，所述安装板的长、宽、高尺寸比矩形方孔小-mm，方便安装。
附图说明

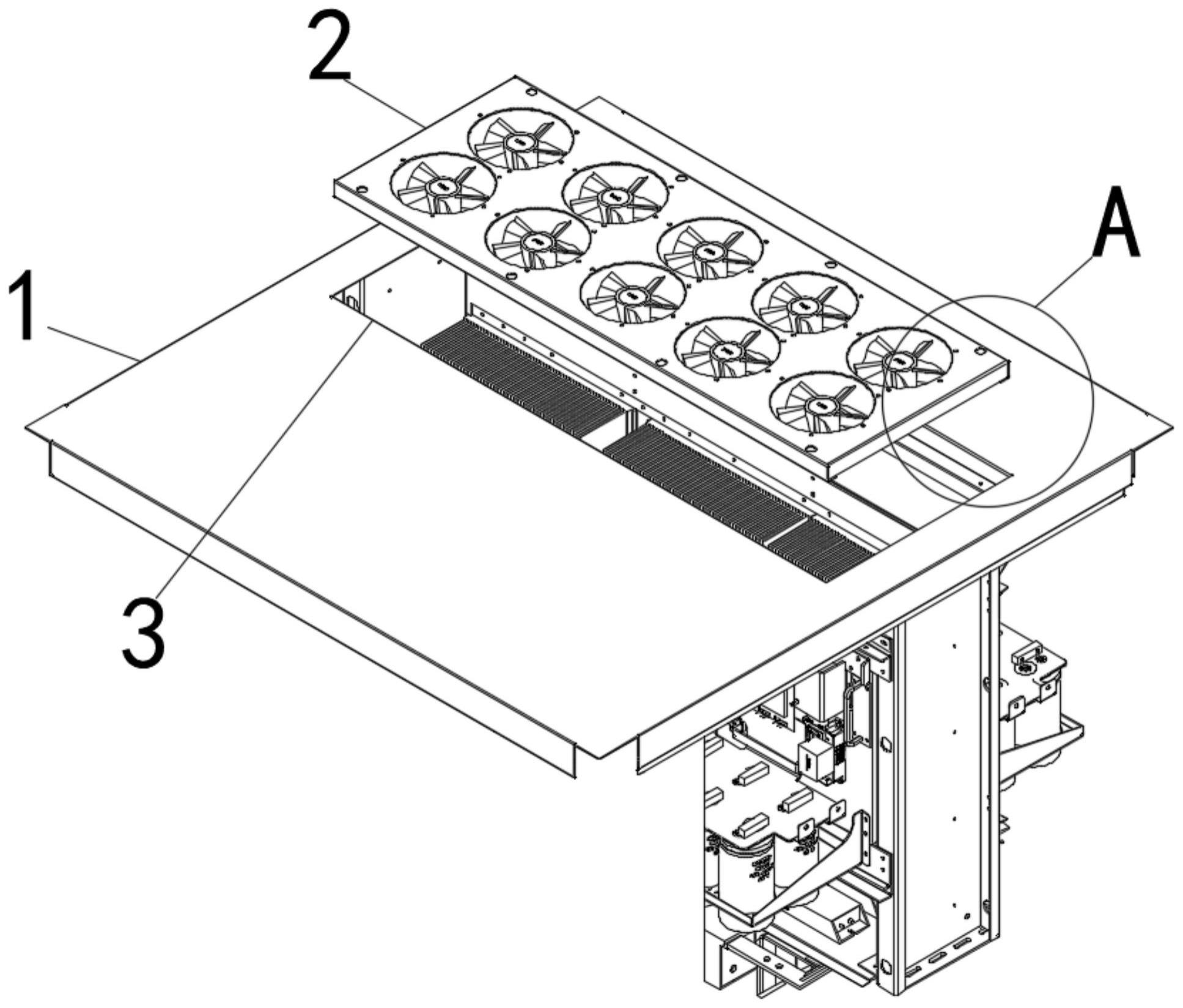

9.图1为本实用新型结构示意图；
10.图2为图1中a处局部放大图；
11.图3为本实用新型结构安装后示意图。
12.图中：1、机箱；2、风扇安装组件；3、矩形方孔；4、l形折边；5、螺丝孔位；6、风扇；7、安装板；8、圆孔；9、安装孔；
具体实施方式
13.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下
所获得的所有其他实施例，都属于本实用新型保护的范围。
14.请参阅图1-3，一种电源风扇的安装结构，包括机箱1、风扇安装组件2，所述机箱1的顶部开设有矩形方孔3，所述矩形方孔3的两侧壁均焊接有l形折边4，所述l形折边4的表面开设有若干螺丝孔位5；
15.所述风扇安装组件2包括风扇6、安装板7，所述安装板7的表面开设有圆孔8，用于安装放置风扇6，所述圆孔8的尺寸、形状、数量与风扇6的尺寸、形状、数量相互适配，两者的数量视具体使用情况而定；
16.所述安装板7的两侧且对应螺丝孔位5的位置上开设有安装孔9，所述安装板7的长、宽、高尺寸比矩形方孔小2-3mm，进而方便安装，所述风扇安装组件2通过安装孔9与l形折边4上的螺丝孔位5安装螺钉连接。
17.本实用新型的优点在于：1、风扇安装维护方便2、更换风扇便捷灵活3、解决了不停机可更换风扇问题。
18.工作原理：事先将风扇6安装放置在圆孔8中，后再将风机安装组件2即安装板7转移至矩形方孔3中，由于安装孔9与螺丝孔位5的位置尺寸适配，同时两者从图1中看均是朝上的，故工作人员可以在机箱1的外部使用螺钉将螺丝孔位5和安装孔9连接在一起，即把安装板7固定在矩形方孔3上，即固定在机箱1的顶部，当风扇6出现损坏需更换时，可直接从机箱1的外部将损坏的风扇6拆除更换。
19.需要说明的是风扇6安装在圆孔8中使用的连接方式是螺钉连接，上述连接方式均为现有技术，在此不进行赘述。
20.以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。


技术特征：
1.一种电源风扇的安装结构，包括机箱(1)、风扇安装组件(2)，其特征在于：所述机箱(1)的顶部开设有矩形方孔(3)，所述矩形方孔(3)的两侧壁均焊接有l形折边(4)，所述l形折边(4)的表面开设有若干螺丝孔位(5)，所述矩形方孔(3)与风扇安装组件(2)通过螺钉连接；所述风扇安装组件(2)包括风扇(6)、安装板(7)，所述安装板(7)的表面开设有圆孔(8)，用于安装放置风扇(6)，所述安装板(7)的两侧且对应螺丝孔位(5)的位置上开设有安装孔(9)。2.根据权利要求1所述的一种电源风扇的安装结构，其特征在于：所述圆孔(8)的尺寸、形状、数量与风扇(6)的尺寸、形状、数量相互适配，所述圆孔(8)周围开设有用于固定风扇(6)的孔。3.根据权利要求1所述的一种电源风扇的安装结构，其特征在于：所述安装板(7)的长、宽、高尺寸比矩形方孔小2-3mm。

技术总结
本实用新型涉及风扇安装技术领域，且公开了一种电源风扇的安装结构，包括机箱、风扇安装组件，所述机箱的顶部开设有矩形方孔，所述矩形方孔的两侧壁均焊接有l形折边，所述l形折边的表面开设有若干螺丝孔位；所述风扇安装组件包括风扇、安装板，所述安装板的表面开设有圆孔，用于安装放置风扇，所述安装板的两侧且对应螺丝孔位的位置上开设有安装孔。将风扇固定在安装板上，后再与机箱顶部本体进行连接，且风扇安装组件设计成从外部安装，使风扇安装组件可以灵活安装拆卸，后期更换风扇只需要将风扇安装组件拆开取出，在不影响整个电源正常工作情况下，可对风扇进行更换。可对风扇进行更换。可对风扇进行更换。
