1.本实用新型涉及输送机技术领域，具体涉及一种带有破碎功能的螺旋输送机。


背景技术：

2.输送机的历史悠久，中国古代的高转筒车和提水的翻车，是现代斗式提升机和刮板输送机的雏形。带式输送机是当前散状物料输送的主要方式，并其在使用者需要进行破碎使用时会使用到输送机去帮助使用者进行输送。
3.中国专利公开号为cn204957629u，该专利文献所公开的技术方案如下：本实用新型公开了一种适用于工业生产方面的垂直式螺旋输送机，包括螺旋输送机主体、螺旋输送机保护壳体、螺旋输送机主旋转轴,所述蠕旋输送机主体的外围设置有所述蠕旋输送机保护壳体﹔所述螺旋输送机保护壳体的中央设置有所述螺旋输送机主旋转轴；所述螺旋输送机主旋转轴外围设置有螺旋输送机叶片主体﹔所述螺旅输送机叶片主体的下方设置有螺旋输送机叶片头节﹔所述螺旋输送机叶片主体的上方设置有螺旋输送机叶片尾节﹔所述蠕旋输送机叶片主体的中间设置有螺旋输送机叶片标准节。本实用新型结构简单、设计合理，输送效率高，使用寿命长，且可以将物料中的尘土杂物出去，输送机倾角大，节省空间。
4.针对现有技术存在以下问题：
5.1、在使用者需要对输送机进行其使用输送传动以及破碎时其不够高效；
6.2、在使用者需要对输送机进行其内部检修清理时其不够高效。


技术实现要素：

7.本实用新型提供一种带有破碎功能的螺旋输送机，以解决上述背景技术中提出的问题。
8.为解决上述技术问题，本实用新型所采用的技术方案是：
9.一种带有破碎功能的螺旋输送机，包括物件主体，所述物件主体的一侧固定连接有连接块，所述物件主体的一侧活动连接有破碎板，所述物件主体的一侧固定连接有导料块，所述物件主体的一侧固定连接有支撑块，所述支撑块的一侧固定连接有电机，所述电机的输出轴通过联轴器固定连接有螺旋传动杆，所述物件主体的一侧开设有第一镂空开口，所述物件主体的一侧固定连接有保护块，所述物件主体的一侧开设有活动开口，所述物件主体的一侧固定连接有螺母，所述螺母的一侧活动连接有螺纹杆，所述螺纹杆的一侧固定连接有旋转手把，所述破碎板的一侧开设有第二镂空开口。
10.本实用新型技术方案的进一步改进在于：所述物件主体的一侧开设有活动开口，且活动开口和螺母之间结构相互契合。
11.采用上述技术方案，该方案中的其能够便于使用者进行高效的活动使用。
12.本实用新型技术方案的进一步改进在于：所述破碎板的一侧开设有第二镂空开口，且第二镂空开口和螺纹杆之间大小相互匹配。
13.采用上述技术方案，该方案中的其能够便于使用者进行高效的活动。
14.本实用新型技术方案的进一步改进在于：所述物件主体的一侧活动连接有破碎板，且破碎板以物件主体的水平分线为对称轴上下对称设置。
15.采用上述技术方案，该方案中的其能够便于使用者进行高效的破碎使用。
16.本实用新型技术方案的进一步改进在于：所述物件主体的一侧固定连接有连接块，且连接块以物件主体的垂直中线为对称轴对称设置。
17.采用上述技术方案，该方案中的其能够便于使用者进行高效的连接。
18.本实用新型技术方案的进一步改进在于：所述物件主体的一侧开设有第一镂空开口，且第一镂空开口和保护块之间大小相互匹配。
19.采用上述技术方案，该方案中的其能够便于使用者进行高效的安装。
20.本实用新型技术方案的进一步改进在于：所述电机的一侧固定连接有支撑块，且支撑块以电机的水平分线为对称轴上下对称设置。
21.采用上述技术方案，该方案中的其能够便于使用者进行高效的支撑。
22.由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：
23.1、本实用新型提供一种带有破碎功能的螺旋输送机，并通过设置的物件主体、破碎板、导料块、螺旋传动杆、第一镂空开口、电机、支撑块、保护块、连接块、旋转手把、螺纹杆、第二镂空开口、活动开口和螺母的相互配合和使用能够便于使用者对输送机进行高效的传动和破碎，通过设置的电机和电机的输出轴通过联轴器固定连接有螺旋传动杆以及设置的破碎板并在使用者打开电机后就能够便于使用者对输送机进行高效的输送和破碎使用，满足了使用者能够进行高效输送和破碎的使用需求；
24.2、本实用新型提供一种带有破碎功能的螺旋输送机，并通过设置的旋转手把并在使用者对螺纹杆进行拧动后使用者就能够将螺纹杆和破碎板进行取下后使用者就能够对破碎板以及物件主体内部进行高效的清洗，满足了使用者能够进行高效清洗的使用需求。
附图说明

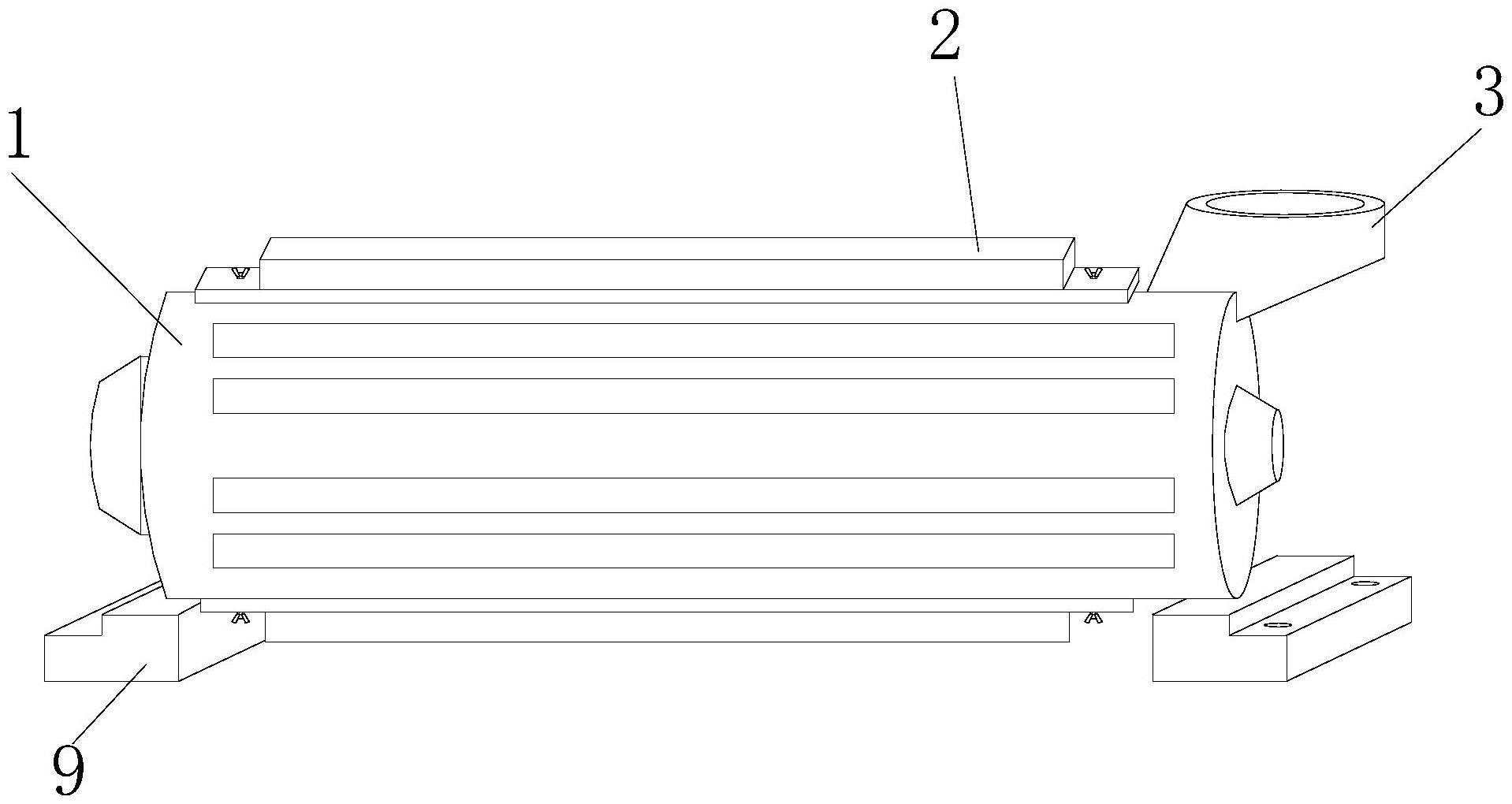

25.图1为本实用新型的结构立体图；
26.图2为本实用新型的结构正剖图；
27.图3为本实用新型的结构正视图；
28.图4为本实用新型的结构图2中a处结构放大图。
29.图中：1、物件主体；2、破碎板；3、导料块；4、螺旋传动杆；5、第一镂空开口；6、电机；7、支撑块；8、保护块；9、连接块；10、旋转手把；11、螺纹杆；12、第二镂空开口；13、活动开口；14、螺母。
具体实施方式
30.下面结合实施例对本实用新型做进一步详细说明：
31.实施例1
32.如图1-4所示，本实用新型提供了一种带有破碎功能的螺旋输送机，包括物件主体1，物件主体1的一侧固定连接有连接块9，物件主体1的一侧活动连接有破碎板2，物件主体1的一侧固定连接有导料块3，物件主体1的一侧固定连接有支撑块7。
33.在本实施例中，物件主体1的一侧开设有活动开口13，且活动开口13和螺母14之间
结构相互契合，其能够便于使用者进行高效的活动使用，破碎板2的一侧开设有第二镂空开口12，且第二镂空开口12和螺纹杆11之间大小相互匹配，其能够便于使用者进行高效的活动。
34.实施例2
35.如图1-4所示，在实施例1的基础上，本实用新型提供一种技术方案：优选的，支撑块7的一侧固定连接有电机6，电机6的输出轴通过联轴器固定连接有螺旋传动杆4，物件主体1的一侧开设有第一镂空开口5。
36.在本实施例中，物件主体1的一侧活动连接有破碎板2，且破碎板2以物件主体1的水平分线为对称轴上下对称设置，其能够便于使用者进行高效的破碎使用，物件主体1的一侧固定连接有连接块9，且连接块9以物件主体1的垂直中线为对称轴对称设置，其能够便于使用者进行高效的连接。
37.实施例3
38.如图1-4所示，在实施例1、实施例2的基础上，本实用新型提供一种技术方案：优选的，支撑块7的一侧固定连接有电机6，电机6的输出轴通过联轴器固定连接有螺旋传动杆4，物件主体1的一侧开设有第一镂空开口5。
39.在本实施例中，物件主体1的一侧开设有第一镂空开口5，且第一镂空开口5和保护块8之间大小相互匹配。其能够便于使用者进行高效的安装，电机6的一侧固定连接有支撑块7，且支撑块7以电机6的水平分线为对称轴上下对称设置，其能够便于使用者进行高效的支撑，通过设置的电机6和电机6的输出轴通过联轴器固定连接有螺旋传动杆4以及设置的破碎板2并在使用者打开电机6后就能够便于使用者对输送机进行高效的输送和破碎使用。
40.如图1-4所示，在使用者需要对其进行使用时，其通过设置的电机6和电机6的输出轴通过联轴器固定连接有螺旋传动杆4以及设置的破碎板2并在使用者打开电机6后就能够便于使用者对输送机进行高效的输送和破碎使用，并通过设置的旋转手把10并在使用者对螺纹杆11进行拧动后使用者就能够将螺纹杆11和破碎板2进行取下后使用者就能够对破碎板2以及物件主体1内部进行高效的清洗。
41.上文一般性的对本实用新型做了详尽的描述，但在本实用新型基础上，可以对之做一些修改或改进，这对于技术领域的一般技术人员是显而易见的。因此，在不脱离本实用新型思想精神的修改或改进，均在本实用新型的保护范围之内。
