1.本实用新型涉及成型砖转运技术领域，具体为一种成型砖转运装置。


背景技术：

2.钛石膏是采用硫酸法生产钛白粉时，为治理酸性废水，加入石灰(或电石渣)以中和大量的酸性废水而产生的以二水石膏为主要成分的废渣。目前为了对钛石膏废渣进行回收利用，大多将钛石膏加工后制成建筑材料，如砌块砖等。砌块砖在生产时，通常包括选料配料、砌块砖成型、养护和码垛等工序，在转运成型砌块砖时一般采用叉车转运，但叉车在运送成型砖垛时一般仅能运送单个砖垛，效率低下，且装载与放置砖垛时需要人工进行对齐，操作时容易发生偏差，会导致堆垛杂乱，降低堆场利用率。


技术实现要素：

3.本实用新型的目的在于提供一种成型砖转运装置，以解决上述背景技术中提出的问题。为实现上述目的，本实用新型提供如下技术方案：一种成型砖转运装置，包括驾驶舱，所述驾驶舱后端设有支撑架，所述支撑架内设有导轨，所述导轨上设有底盘，所述底盘中央设有转轴，所述转轴连接至步进电机，所述转轴上连接有转盘，所述转盘上固定有多个相同的升降机构，所述升降机构包括框架，所述框架内设有升降油缸，所述升降油缸的端部连接有升降架，所述升降架的端部设有红光发射器。
4.优选的，所述底盘下方设有多个滚轮，所述滚轮在导轨中滑动，所述底盘的一端设有电缆支架，所述电缆支架上设有电缆卷筒，所述电缆卷筒上的电缆连接至驾驶舱。
5.优选的，所述升降机构的两侧均设有定位块。
6.优选的，所述支撑架的两端均设有限位杆，所述支撑架底部设有多个万向轮。
7.优选的，所述驾驶舱前端设有配重架。
8.与现有技术相比，本实用新型的有益效果是：本实用新型设计新颖，利用合理的机械结构，巧妙发挥各要素内在潜力，将升降机构设置于转盘上，充分利用支撑架内的空间，一次可转运两个砖垛，提高工作效率；整个底盘可通过电缆的收卷在支撑架内进行移动，通过转盘也可调节升降机构的角度，配合红光发射器可实现自动对齐堆垛，减少人工工作量，保证堆垛整齐，提高堆场利用率。
附图说明

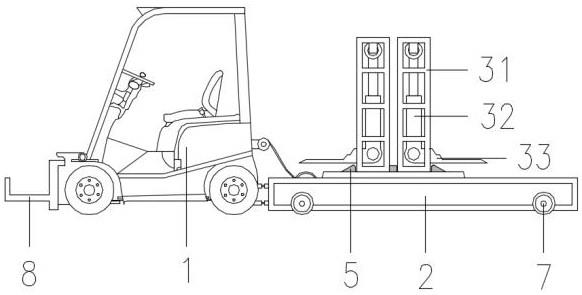

9.图1为本实用新型整体结构示意图；
10.图2为本实用新型中支撑架结构示意图；
11.图3为本实用新型中底盘与转盘剖视图。
具体实施方式
12.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行
清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
13.请参阅图1-3，本实用新型提供一种技术方案：一种成型砖转运装置，包括驾驶舱1，所述驾驶舱1后端设有支撑架2，所述驾驶舱1与支撑架2通过铁钩相连，所述支撑架2内设有导轨21，所述导轨21上设有底盘22，所述底盘22中央设有转轴23，所述转轴23连接至步进电机24，通过所述步进电机24带动转轴23转动，所述转轴23上连接有转盘25，所述转盘25上固定有多个相同的升降机构3，通过步进电机24将电脉冲信号转变为角位移，以此实现升降机构3的各角度旋转，在其中一个升降机构3完成砖垛的装载后，将转盘25旋转180度，即可完成另一个升降机构3的装载，以此实现该成型砖转运装置的多砖垛同时转运；所述升降机构3包括框架31，所述框架31内设有升降油缸32，所述升降油缸32的端部连接有升降架33，通过升降油缸32带动升降架33进行升降，所述升降架33的端部设有红光发射器34，所述红光发射器34可发射红光，方便定位砖垛的堆放位置。
14.本实施例中，所述底盘22下方设有多个滚轮26，所述滚轮26在导轨21中滑动，所述底盘22的一端设有电缆支架4，所述电缆支架4上设有电缆卷筒41，所述电缆卷筒41上的电缆连接至驾驶舱1，通过所述电缆卷筒41的收卷完成底盘22的前后移动，同时也可保证电缆的整齐，避免电缆杂乱引起故障。
15.本实施例中，所述升降机构3的两侧均设有定位块5，所述定位块5用于固定升降机构3的位置。
16.本实施例中，所述支撑架2的两端均设有限位杆6，所述限位杆6用于限制底盘22的移动位置，所述支撑架底部设有多个万向轮7。
17.本实施例中，所述驾驶舱1前端设有配重架8，所述配重架8上可放置配重块，以此平衡转运装置前后的重量差。
18.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种成型砖转运装置，包括驾驶舱（1），其特征在于：所述驾驶舱（1）后端设有支撑架（2），所述支撑架（2）内设有导轨（21），所述导轨（21）上设有底盘（22），所述底盘（22）中央设有转轴（23），所述转轴（23）连接至步进电机（24），所述转轴（23）上连接有转盘（25），所述转盘（25）上固定有多个相同的升降机构（3），所述升降机构（3）包括框架（31），所述框架（31）内设有升降油缸（32），所述升降油缸（32）的端部连接有升降架（33），所述升降架（33）的端部设有红光发射器（34）。2.根据权利要求1所述的一种成型砖转运装置，其特征在于：所述底盘（22）下方设有多个滚轮（26），所述滚轮（26）在导轨（21）中滑动，所述底盘（22）的一端设有电缆支架（4），所述电缆支架（4）上设有电缆卷筒（41），所述电缆卷筒（41）上的电缆连接至驾驶舱（1）。3.根据权利要求1所述的一种成型砖转运装置，其特征在于：所述升降机构（3）的两侧均设有定位块（5）。4.根据权利要求1所述的一种成型砖转运装置，其特征在于：所述支撑架（2）的两端均设有限位杆（6），所述支撑架底部设有多个万向轮（7）。5.根据权利要求1所述的一种成型砖转运装置，其特征在于：所述驾驶舱（1）前端设有配重架（8）。

技术总结
本实用新型公开了一种成型砖转运装置，包括驾驶舱，所述驾驶舱后端设有支撑架，所述支撑架内设有导轨，所述导轨上设有底盘，所述底盘中央设有转轴，所述转轴连接至步进电机，所述转轴上连接有转盘，所述转盘上固定有多个相同的升降机构；本实用新型设计新颖，充分利用支撑架内的空间，一次可转运两个砖垛，提高工作效率。作效率。作效率。


技术研发人员：陈明 龚子康 陈利汝 臧斌 李鸣 李莉 刘春江 张瑜
受保护的技术使用者：北京康晟天赐生态环保科技有限公司
技术研发日：2023.03.29
技术公布日：2023/10/27
