1.本实用新型涉及加工安装台技术领域，尤其涉及一种铁艺制品加工安装台。


背景技术：

2.公告号为：cn213647486u的申请公开了一种铁艺制品加工用安装台，包括固定装置和升降装置，所述升降装置包括支撑柱、伸缩杆和固定横板，所述支撑柱有四个，且四个所述支撑柱均为空腔柱体，所述支撑柱内壁滑动套接伸缩杆外壁，所述伸缩杆顶端固定连接支撑台底端四角，所述支撑台左侧两个伸缩杆上端分别固定连接固定横板的前后两端。通过设置在第一大弧形板和第二大弧形板在操作台的两侧，然后通过电动推杆调节距离，再在第一大弧形板和第二大弧形板的内壁设有第一小弧形板和第二小弧形板，并通过第一固定螺钉控制第一小弧形板，通过第二固定螺钉控制第二小弧形板，以调节第一小弧形板和第二小弧形板的距离，可以固定不同大小的铁艺制品的底部。
3.但是上述技术方案由于对铁艺制品固定后的旋转是通过转盘实现，但确实对铁艺制品的定位，使得铁艺制品无法稳定的处于操作台上，就会增加对铁艺制品加工的难度，因此还存在装置使用不便的问题。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在对铁艺制品固定后的旋转时通过转盘实现，但确实对铁艺制品的定位，使得铁艺制品无法稳定的处于操作台上，就会增加对铁艺制品加工的难度，因此还存在装置使用不便的缺点，而提出的一种铁艺制品加工安装台。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种铁艺制品加工安装台，包括工作台，所述工作台的底部固定安装有外壳，工作台的内侧转动连接有转动架，转动架的底部延伸至外壳内，转动架的顶部固定安装有固定板，固定板的内侧螺纹连接有螺纹杆，螺纹杆的左侧固定安装有贴合块；
7.外壳的内侧分别设有定位机构和控制机构，定位机构分别与转动架和控制机构相配合。
8.借由上述机构：通过推动控制架就可对转动架的位置进行解锁，然后就可自由的转动转动架的位置，方便对铁艺制品进行加工，再拉动解锁杆就可自动的对转动架的位置进行定位，大大增加了铁艺制品在被加工时的稳定性。
9.优选的，所述控制机构包括定位架和按动杆；
10.定位架滑动连接在外壳的内壁上，定位架与按动杆滑动接触，按动杆与定位架相配合。
11.进一步的，在定位架与转动啮合后，定位架就可将外壳和转动架连接起来，来在外壳的内侧阻挡转动架转动，就可实现对转动架的定位，大大增加了转动架在使用时的稳定性。
12.优选的，所述定位机构包括控制架、套管、复位弹簧、阻挡块和解锁杆；
13.控制架滑动连接在外壳的内壁上，套管与控制架固定连接，阻挡块滑动连接在套管的内侧，阻挡块与复位弹簧固定连接，复位弹簧与阻挡块固定连接，阻挡块与定位架滑动接触，阻挡块与解锁杆固定连接。
14.进一步的，在控制架被推动移动后，控制架先推动按动杆移动，按动杆就可先向下按动圆杆和定位架，使得定位架会与转动架脱离，先对转动架解锁，然后阻挡块就会移动到到定位架的顶部，来阻挡定位架复位，定位架就可持续的对转动架进行解锁，方便使用转动架。
15.优选的，所述定位架的底部固定安装有对称设置的定位弹簧，定位弹簧的数量为两个，两个定位弹簧的底端均固定安装在外壳的底部内壁上。
16.进一步的，定位弹簧用于对定位架进行复位，使得定位架可通过定位弹簧的回弹来与转动架啮合，就可转动架进行自动定位。
17.优选的，所述定位架的顶部固定安装有等间距排列的多个定位块，转动架的底部开设有等间距排列的多个定位槽，定位块的与定位槽可脱离式卡接。
18.进一步的，在定位块插入到定位槽内后，定位块就可阻挡转动架转动，就可实现对转动架的定位。
19.优选的，所述定位架的前侧固定安装有圆杆，圆杆与按动杆滑动接触。
20.进一步的，圆杆用于连接定位架和按动杆，使得按动杆在移动时可按动定位架与转动架脱离，来对转动架进行解锁。
21.有益效果：
22.1、在定位架与转动啮合后，定位架就可将外壳和转动架连接起来，来在外壳的内侧阻挡转动架转动，就可实现对转动架的定位，大大增加了转动架在使用时的稳定性；
23.2、在控制架被推动移动后，控制架先推动按动杆移动，按动杆就可先向下按动圆杆和定位架，使得定位架会与转动架脱离，先对转动架解锁，然后阻挡块就会移动到到定位架的顶部，来阻挡定位架复位，定位架就可持续的对转动架进行解锁，方便使用转动架；
24.本实用新型中：通过推动控制架就可对转动架的位置进行解锁，然后就可自由的转动转动架的位置，方便对铁艺制品进行加工，再拉动解锁杆就可自动的对转动架的位置进行定位，大大增加了铁艺制品在被加工时的稳定性。
附图说明

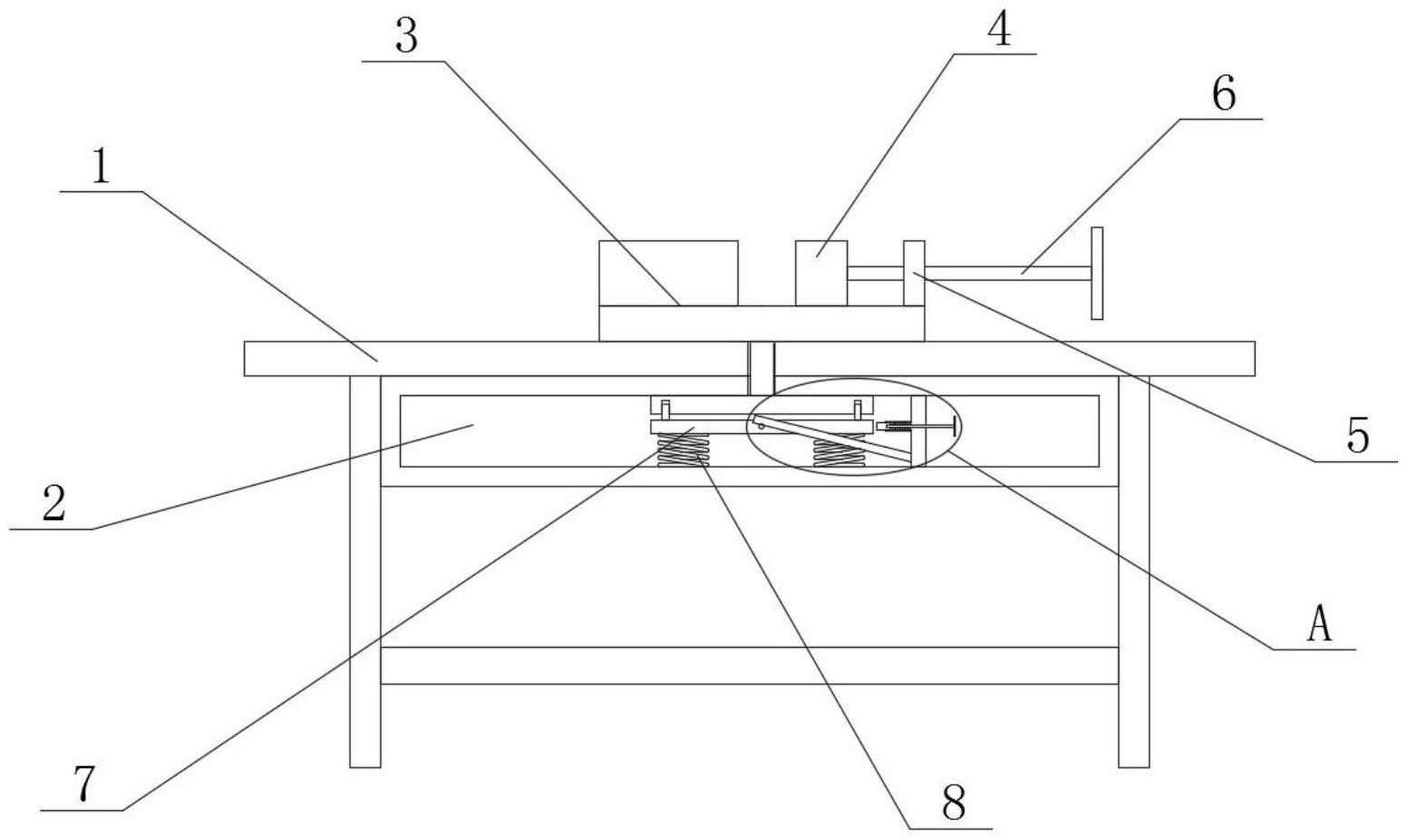

25.图1为本实用新型提出的一种铁艺制品加工安装台的结构主视示意图；
26.图2为本实用新型提出的一种铁艺制品加工安装台的结构三维示意图；
27.图3为本实用新型提出的一种铁艺制品加工安装台的结构俯视示意图；
28.图4为本实用新型提出的一种铁艺制品加工安装台的结构附图1中a放大示意图。
29.图中：1、工作台；2、外壳；3、转动架；4、贴合块；5、固定板；6、螺纹杆；7、定位架；8、定位弹簧；9、按动杆；10、控制架；11、套管；12、复位弹簧；13、阻挡块；14、解锁杆。
具体实施方式
30.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行
清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
31.实施例一
32.参照图1-4，一种铁艺制品加工安装台，包括工作台1，工作台1的底部固定安装有外壳2，工作台1的内侧转动连接有转动架3，转动架3的底部延伸至外壳2内，转动架3的顶部固定安装有固定板5，固定板5的内侧螺纹连接有螺纹杆6，螺纹杆6的左侧固定安装有贴合块4；
33.外壳2的内侧分别设有定位机构和控制机构，定位机构分别与转动架3和控制机构相配合。
34.借由上述机构：通过推动控制架10就可对转动架3的位置进行解锁，然后就可自由的转动转动架3的位置，方便对铁艺制品进行加工，再拉动解锁杆14就可自动的对转动架3的位置进行定位，大大增加了铁艺制品在被加工时的稳定性。
35.本实用新型中，控制机构包括定位架7和按动杆9；
36.定位架7滑动连接在外壳2的内壁上，定位架7与按动杆9滑动接触，按动杆9与定位架7相配合，在定位架7与转动架啮合后，定位架7就可将外壳2和转动架3连接起来，来在外壳2的内侧阻挡转动架3转动，就可实现对转动架3的定位，大大增加了转动架3在使用时的稳定性。
37.本实用新型中，定位机构包括控制架10、套管11、复位弹簧12、阻挡块13和解锁杆14；
38.控制架10滑动连接在外壳2的内壁上，套管11与控制架10固定连接，阻挡块13滑动连接在套管11的内侧，阻挡块13与复位弹簧12固定连接，复位弹簧12与阻挡块13固定连接，阻挡块13与定位架7滑动接触，阻挡块13与解锁杆14固定连接，在控制架10被推动移动后，控制架10先推动按动杆9移动，按动杆9就可先向下按动圆杆和定位架7，使得定位架7会与转动架3脱离，先对转动架3解锁，然后阻挡块13就会移动到到定位架7的顶部，来阻挡定位架7复位，定位架7就可持续的对转动架3进行解锁，方便使用转动架3。
39.本实用新型中，定位架7的底部固定安装有对称设置的定位弹簧8，定位弹簧8的数量为两个，两个定位弹簧8的底端均固定安装在外壳2的底部内壁上，定位弹簧8用于对定位架7进行复位，使得定位架7可通过定位弹簧8的回弹来与转动架3啮合，就可转动架3进行自动定位。
40.本实用新型中，定位架7的顶部固定安装有等间距排列的多个定位块，转动架3的底部开设有等间距排列的多个定位槽，定位块的与定位槽可脱离式卡接，在定位块插入到定位槽内后，定位块就可阻挡转动架3转动，就可实现对转动架3的定位。
41.本实用新型中，定位架7的前侧固定安装有圆杆，圆杆与按动杆9滑动接触，圆杆用于连接定位架7和按动杆9，使得按动杆9在移动时可按动定位架7与转动架3脱离，来对转动架3进行解锁。
42.工作原理：在需要对铁艺制品进行加工时，先将铁艺制品放置在转动架3的顶部，然后再转动螺纹杆6，就可带动贴合块4与铁艺制品贴合，实现对铁艺制品的固定，在需要旋转铁艺制品时，只需要在外壳2的内侧推动控制架10，在控制架10被推动移动后，控制架10先推动按动杆9移动，按动杆9就可先向下按动圆杆和定位架7，使得定位架7会与转动架3脱
离，先对转动架3解锁，然后阻挡块13就会移动到到定位架7的顶部，来阻挡定位架7复位，定位架7就可持续的对转动架3进行解锁，方便使用转动架3，在需要对转动架3进行定位时，只需要拉动解锁杆14，解锁杆14拉动阻挡块13放开定位架7，就可对定位架7解锁，然后定位架7就可通过定位弹簧8的回弹复位与转动架3啮合，在定位架7与转动啮合后，定位架7就可将外壳2和转动架3连接起来，来在外壳2的内侧阻挡转动架3转动，就可实现对转动架3的定位，大大增加了转动架3在使用时的稳定性。
43.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
