1.本实用新型涉及植绒拭子技术领域，特别是涉及一体式植绒拭子。


背景技术：

2.在刑事案件调查、dna检验、法医、遗传学等领域中，常涉及到微量生物物证的提取、保存，目前微量生物取样方法一般使用棉拭子或者植绒拭子蘸水后进行样品的擦拭采集，或者是使用粘取器或者胶带粘取脱落在物体表面的生物检材。
3.公开号cn209927483u公开了一种自带蒸馏水一体式植绒拭子，包括呈空心结构的拭子杆，设置在拭子杆顶部的连接部件，设置在连接部件内部且与拭子杆连通的弧形部件，设置在连接部件内部且与弧形部件连通的通道，在通道内上下滑动的橡胶塞，设置在连接部件上表面的按压部件，设置在按压部件上的软胶按压部件，设置在按压部件内部且与橡胶塞上表面连接的压缩杆，设置在压缩杆外侧与按压部件内侧形成空间内的盛水管，以及设置在拭子杆底部的植绒拭子头，以及设置在植绒拭子头与拭子杆连接处的多个小孔，所述盛水管的下表面与通道连通。本实用新型操作简单，避免了样品间的交叉感染，提高了检测结果的准确率，从而提高工作效率。
4.但它在实际使用中仍存在以下弊端：
5.上述的装置在采样结束后需要将过长的手柄部分进行折断，但是上述的拭子手柄部分为木质材料，不容易将其折断，且在折断时可能会有一些碎屑蹦出，影响试管内的样本。
6.因此，市面上迫切需要能改进的技术，以解决上述问题。


技术实现要素：

7.本实用新型的目的在于提供一体式植绒拭子，通过设置拭子组件，解决了上述的装置在采样结束后需要将过长的手柄部分进行折断，但是上述的拭子手柄部分为木质材料，不容易将其折断，且在折断时可能会有一些碎屑蹦出，影响试管内的样本的问题。
8.为解决上述技术问题，本实用新型是通过以下技术方案实现的：
9.本实用新型为一体式植绒拭子，包括拭子组件；
10.所述拭子组件包括第一杆体、连接于第一杆体外表面底端的安装块、连接于安装块上的旋转轴、连接于旋转轴底端的两个安装杆和连接于第一杆体外表面底端的第一施力板。
11.进一步地，所述两个安装杆外表面底端连接有第二杆体，且第二杆体外表面上端连接有第二施力板；
12.具体的，此设计能够可以利用第一施力板与第二施力板的互相作用力使得第一杆体与第二杆体更加任意绷断。
13.进一步地，所述第二杆体外端连接有植绒层。
14.进一步地，所述第一杆体外圈上端开设有防滑槽；
15.具体的，此设计能够使得工作人员在手拿第一杆体时更加容易施加力，且防止出现打滑现象。
16.进一步地，所述试管本体、连接于试管本体外圈的冷凝管和连接于试管本体内的密封层，且试管本体外圈开设有螺纹槽；
17.具体的，此设计可以将试管本体的温度降低，防止温度过高时对试管本体内的样本造成损坏。
18.进一步地，所述试管本体上方连接有试管盖，且试管盖内侧壁上开设有螺纹槽；
19.其中，上述试管本体外圈的螺纹槽可以与试管盖内侧壁上的螺纹槽相嵌合；
20.具体的，此设计能够再试管本体放置好样本后将其密封住，防止出现感染现象。
21.本实用新型具有以下有益效果：
22.本实用新型通过设置拭子组件，特别是第一杆体下端的第一施力板与第二杆体上端的第二施力板相互抵触，第一施力板底端接触在第二施力板上，在第一杆体向左端施力时，会将连接于第一杆体与第二杆体之间的安装杆绷断，此设计可以使得第一杆体与第二杆体分离的更加快捷，且不会产生杂物等东西。
23.当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
24.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

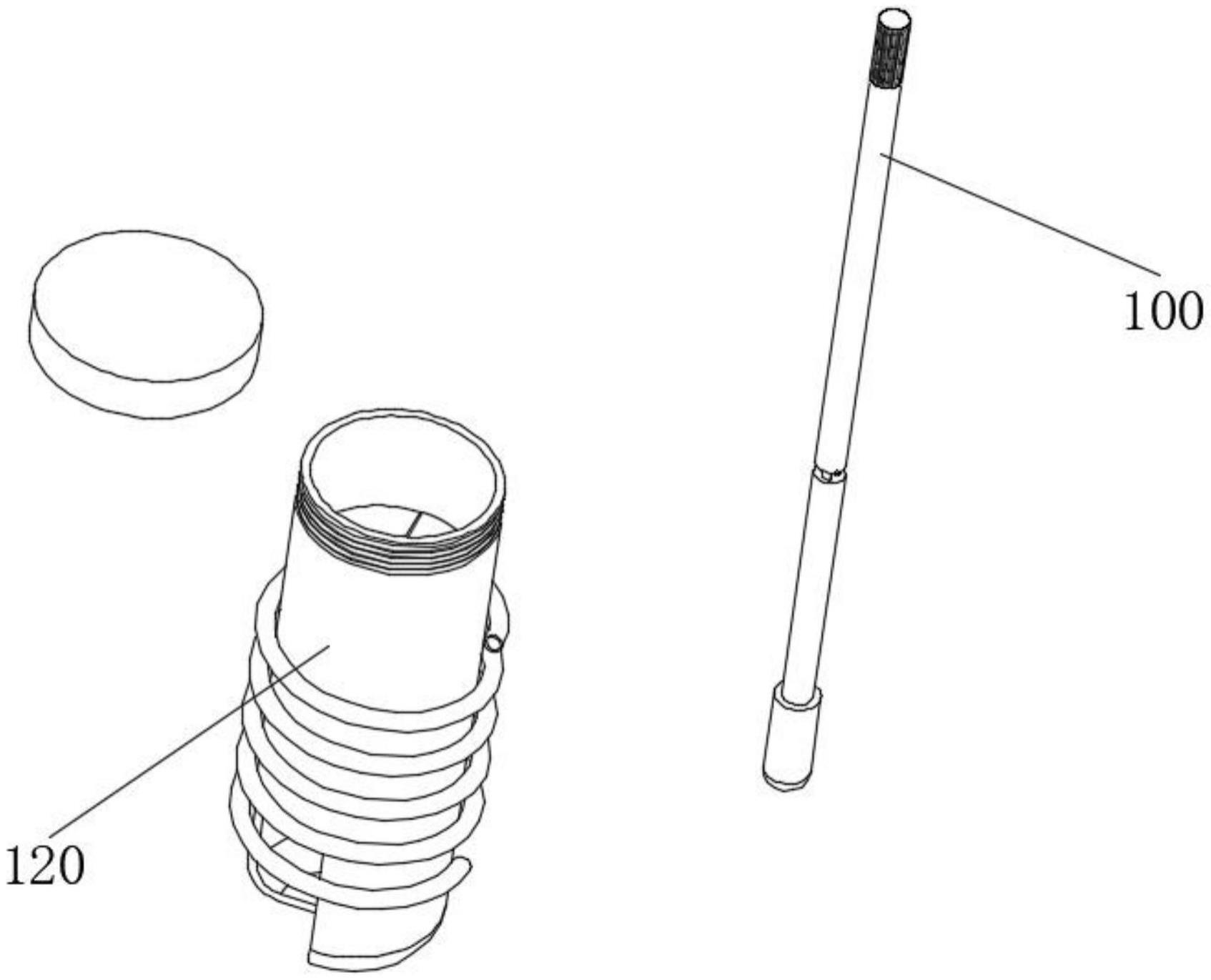

25.图1为本实用新型的安装形态结构图；
26.图2为本实用新型的拭子组件结构图；
27.图3为本实用新型的a处放大图；
28.图4为本实用新型的试管组件结构图。
29.附图中，各标号所代表的部件列表如下：
30.100、拭子组件；110、防滑槽；120、第一杆体；130、第二杆体；140、植绒层；150、安装块；160、旋转轴；170、安装杆；180、第二施力板；190、第一施力板；200、试管组件；210、试管盖；220、试管本体；230、密封层；240、冷凝管。
具体实施方式
31.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
32.实施例1
33.请参阅图2、3所示，本实施例为一体式植绒拭子，包括拭子组件100；
34.拭子组件100包括第一杆体120、连接于第一杆体120外表面底端的安装块150、连接于安装块150上的旋转轴160、连接于旋转轴160底端的两个安装杆170和连接于第一杆体120外表面底端的第一施力板190。
35.两个安装杆170外表面底端连接有第二杆体130，且第二杆体130外表面上端连接
有第二施力板180。
36.第二杆体130外端连接有植绒层140。
37.第一杆体120外圈上端开设有防滑槽110；
38.进行拭子组件100的使用；
39.在进行拭子组件100的使用时，直接捏住第一杆体120上的防滑槽110将第一杆体120向左端施力，第一杆体120外表面下端的第一施力板190会抵在第二杆体130上端的第二施力板180，此时第一杆体120与第二杆体130会形成杠杆作用，随后旋转轴160与安装块150与两个安装杆170脱落，进而使得手柄处变短，以此来完成拭子组件100的使用。
40.实施例2
41.请参阅图1、4所示，本实施例为实施例的基础上还包括试管组件200，试管组件200包括试管本体220、连接于试管本体220外圈的冷凝管240和连接于试管本体220内的密封层230，且试管本体220外圈开设有螺纹槽。
42.试管本体220上方连接有试管盖210，且试管盖210内侧壁上开设有螺纹槽；
43.其中，上述试管本体220外圈的螺纹槽可以与试管盖210内侧壁上的螺纹槽相嵌合；
44.进行试管组件200的使用；
45.在进行试管组件200的使用时，先将第二杆体130下端的植绒层140从三块密封层230中间部位插入，随后植绒层140会进入最下端，此时再将第一杆体120与第二杆体130折断，继续使用冷凝管240，可以使得试管本体220内的温度保持在一个较为适应的温度，防止样本产生变质，最后将试管盖210放置在试管本体220上，再按照顺时针方向拧紧，以此来完成试管组件200的使用。
46.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
47.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
