1.本实用新型涉及煤矿微震监测技术领域，具体为一种煤矿微震监测分析装置。


背景技术：

2.微震监测系统为采矿工程师和地面系统控制工程师提供源源不断的实时信息，帮助他们提前预知与了解矿山在挖掘和开采活动中的反应，这些额外的信息能够使工程师有效地规划矿山作业、降低成本和评估危害。
3.经检索，申请号cn202123286914.3，公开了一种煤矿微震监测系统，包括调节结构，所述调节结构上安装有拾震传感器，所述调节结构包括两组升降组件，两组所述升降组件上安装有移动组件，所述移动组件上安装有旋转组件，所述旋转组件上安装有伸缩组件，所述伸缩组件上安装拾震传感器，所述升降组件包括第一盒体，所述第一盒体的内壁固定安装第一气缸，两组所述第一气缸的输出端通过活塞杆安装移动组件，所述移动组件包括支撑板，本实用新型通过调节结构带动拾震传感器进行多方位移动，不仅会提高检测范围，还会减少检测死角的位置，以及还会对微震信号进行快速检测，从而会提高检测效果。
4.根据上述专利，可知现在常用的煤矿微震监测分析装置无法在同一时间分别对多个特定方向上的微震数据进行监测分析。


技术实现要素：

5.(一)解决的技术问题
6.针对现有技术的不足，本实用新型提供了一种煤矿微震监测分析装置，可同时对多个特定方向上的微震数据进行监测分析。
7.(二)技术方案
8.为实现上述目的，本实用新型提供如下技术方案：一种煤矿微震监测分析装置，所述煤矿微震监测分析装置包括监测结构，所述监测结构用于连接至计算机，以通过所述计算机分析所述监测结构监测的数据，所述监测结构包括监测球体，所述监测球体包括球壳与设于所述球壳内的圆球，所述球壳与所述圆球之间设置有多个连杆，所述连杆沿所述球壳的半径方向延伸，所述球壳与所述圆球通过多个所述连杆连接，所述连杆上滑动连接有第一质量块，所述第一质量块的两侧对称设有多个第一弹簧，所述第一质量块通过所述第一弹簧与所述连杆的两端连接，所述球壳和所述圆球与所述连杆连接处均设有压力感应器，所述监测球体的一端连接有支撑杆，所述监测球体与所述支撑杆转动连接，所述支撑杆的一端设有支撑座，所述支撑座上设置有固定机构。
9.优选的，所述支撑杆与所述监测球体之间通过球形铰链连接，以使得所述监测球体相对于所述支撑杆转动。
10.优选的，所述球形铰链上设置有固定纽扣，以通过所述固定纽扣将所述监测球体与所述支撑杆固定。
11.优选的，所述支撑杆的中段设置有滑杆，所述滑杆上滑动连接有第二质量块，所述
第二质量块的两侧对称设有多个第二弹簧，所述第二质量块通过所述第二弹簧与所述滑杆的两端连接。
12.优选的，所述连杆上凹设有滑槽，所述第一质量块上设有与所述滑槽对应的滑块。
13.优选的，所述支撑杆与所述支撑座之间设置有铰链，所述支撑杆与所述支撑座之间通过所述铰链转动连接。
14.优选的，所述第一质量块包括质量块座与安装于质量块座上的多个小质量块，多个所述小质量块为可拆卸设置。
15.(三)有益效果
16.与现有技术相比，本实用新型提供了一种煤矿微震监测分析装置，具备以下有益效果：
17.1、该煤矿微震监测分析装置，通过在所述监测球体与所述球壳之间设置连杆，且所述连杆上设置有第一质量块，当微震发生时，所述第一质量块可相对于该连杆进行滑动，所述第一质量块的滑动通过所述第一弹簧传递至该连杆，该连杆对其两端的压力传感器造成压力，从而获得微震数据。
18.2、该煤矿微震监测分析装置，通过在所述监测球体内设置多个连杆，从而可对多个特定方向的微震数据进行监测分析，同时所述监测球体与所述支撑杆之间活动连接，在使用时，可转动所述监测球体，使其与所述支撑杆呈不同的角度，以改变所述连杆的延伸方向，从而可通过调节，获得某一特定的需监测方向的微震数据，监测的数据精度高。
附图说明

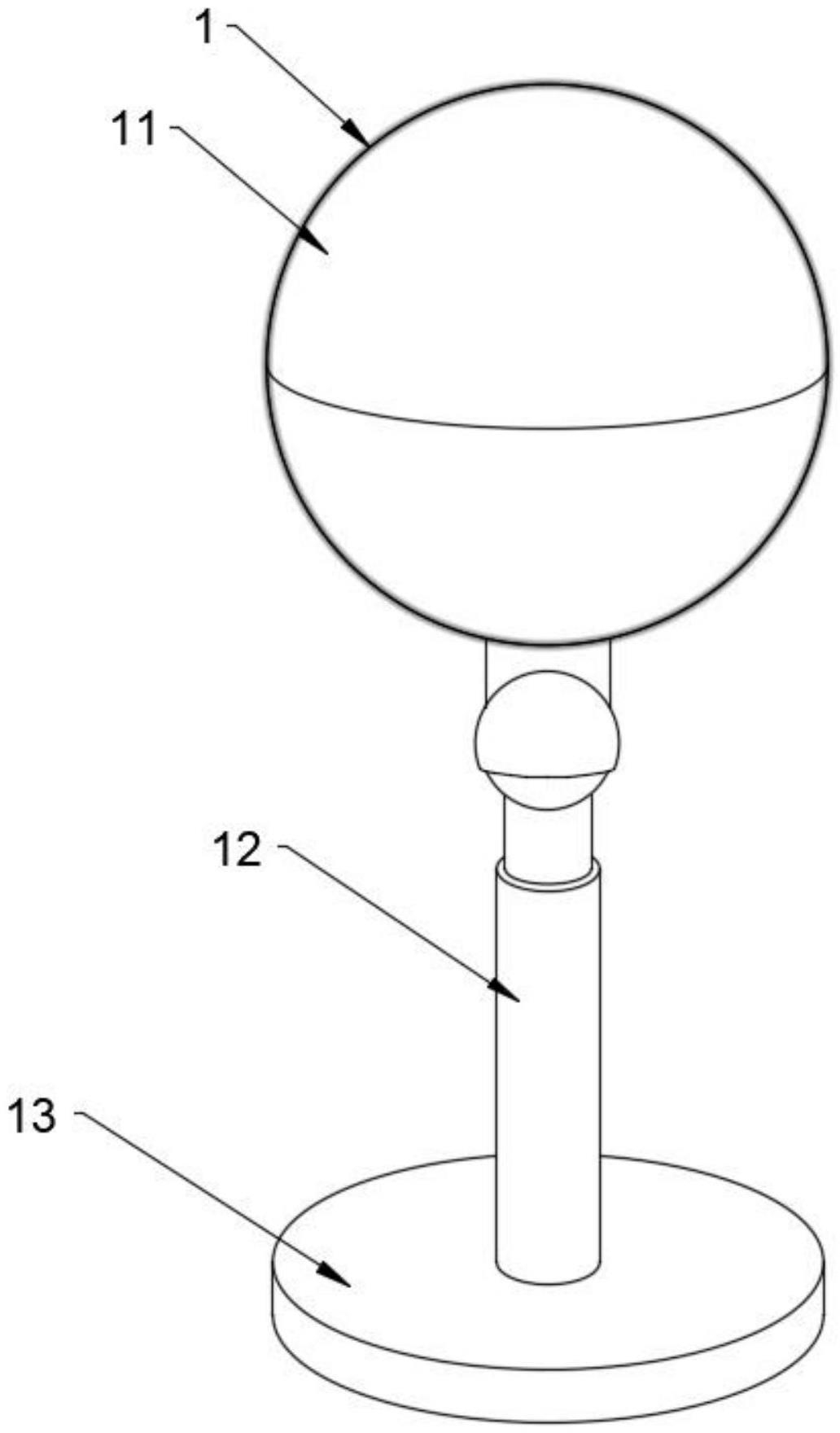

19.图1为本实用新型结构示意图；
20.图2为本实用新型监测球体的结构示意图；
21.图3为本实用新型支撑杆的结构示意图；
22.图4为本实用新型连杆的结构示意图。
23.图中：1、监测结构；11、监测球体；12、支撑杆；13、支撑座；111、球壳；112、圆球；113、连杆；114、第一质量块；115、弹簧；121、滑杆；122、第二质量块；123、第二弹簧；1141、质量块座；1142、小质量块。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.请参阅图1-4，一种煤矿微震监测分析装置，所述煤矿微震监测分析装置包括监测结构1，所述监测结构1用于连接至计算机，以通过所述计算机分析所述监测结构1监测的数据，所述监测结构1包括监测球体11，所述监测球体11包括球壳111与设于所述球壳111内的圆球112，所述球壳111与所述圆球112之间设置有多个连杆113，所述连杆113沿所述球壳111的半径方向延伸，所述球壳111与所述圆球112通过多个所述连杆113连接，所述连杆113上滑动连接有第一质量块114，所述第一质量块114的两侧对称设有多个弹簧，所述第一质
量块114通过所述第一弹簧115与所述连杆113的两端连接，所述球壳111和所述圆球112与所述连杆113连接处均设有压力感应器，所述监测球体11的一端连接有支撑杆12，所述监测球体11与所述支撑杆12转动连接，所述支撑杆12的一端设有支撑座13，所述支撑座13上设置有固定机构。
26.该煤矿微震监测分析装置通过在所述监测球体11与所述球壳111之间设置连杆113，且所述连杆113上设置有第一质量块114，当微震发生时，所述第一质量块114可相对于该连杆113进行滑动，所述第一质量块114的滑动通过所述第一弹簧115传递至该连杆113，该连杆113对其两端的压力传感器造成压力，多个所述压力传感器信号连接至计算机，通过所述计算机可对监测数据进行分析，将同一连杆113两端的压力传感器数据进行记录整合，以获得微震曲线，所述固定机构用于将所述支撑座13固定于煤矿。
27.所述支撑杆12与所述监测球体11之间通过球形铰链连接，以使得所述监测球体11相对于所述支撑杆12转动，通过所述球形铰链连接，使得所述监测球体11可相对于所述支撑杆12任意转动，从而可改变所述连杆113的延伸方向，以获得不同方向的微震监测数据。
28.所述球形铰链上设置有固定纽扣，以通过所述固定纽扣将所述监测球体11与所述支撑杆12固定，当所述监测球体11相对于所述支撑杆12转动至特定角度后，通过所述固定纽扣可将所述监测球体11固定，避免在监测微震时，所述监测球体11发生转动，影响监测数据的准确性。
29.所述支撑杆12的中段设置有滑杆121，所述滑杆121上滑动连接有第二质量块122，所述第二质量块122的两侧对称设有多个第二弹簧123，所述第二质量块122通过所述第二弹簧123与所述滑杆121的两端连接，所述滑杆121的两端设置有压力传感器，在所述支撑杆12上设置第二质量块122，通过所述第二质量块122沿所述滑杆121的微震，并传递压力至滑杆121两端的压力传感器，可获得沿所述支撑杆12方向的微震监测数据，与所述监测球体11的监测数据相结合对比，可验证获得的监测数据的准确性。
30.所述连杆113上凹设有滑槽，所述第一质量块114上设有与所述滑槽对应的滑块，通过所述滑槽与所述滑块的配合，当所述第一质量块114沿所述连杆113滑动时，可避免所述第一质量块114相对于所述连杆113发生转动，从而可提高所获得的监测数据的准确性。
31.所述支撑杆12与所述支撑座13之间设置有铰链，所述支撑杆12与所述支撑座13之间通过所述铰链转动连接，通过所述铰链，可调节所述支撑杆12与所述支撑座13的角度，可与所述监测球体11和所述支撑杆12的转动进行配合，从而使得可调节的监测范围更大。
32.所述第一质量块114包括质量块座1141与安装于质量块座1141上的多个小质量块1142，多个所述小质量块1142为可拆卸设置，所述第一质量块114的质量可通过安装与拆卸所述小质量块1142而改变，在使用时，可根据实际使用环境进行调节，从而获得更准确的微震监测数据。
33.综上所述，现常用的微震监测分析装置无法在同一时间分别对多个特定方向上的微震数据进行监测分析，通过在所述监测球体11内设置多个连杆113，从而可对多个特定方向的微震数据进行监测分析，同时所述监测球体11与所述支撑杆12之间活动连接，在使用时，可转动所述监测球体11，使其与所述支撑杆12呈不同的角度，以改变所述连杆113的延伸方向，从而可通过调节，获得某一特定的需监测方向的微震数据，监测的数据精度高，再通过所述计算机对监测数据进行分析。
