1.本实用新型涉及稻鳝综合种养领域，尤其涉及到一种稻鳝综合种养结构。


背景技术：

2.稻渔综合种养是近年来在原有稻田养鱼基础上发掘升级的新型稻田养殖技术模式，使种植业和养殖业在稻田中科学地有机结合起来，形成立体的稻田产业结构，相互利用、相互促进，取得种养殖业的双丰收。加快稻田黄鳝综合种养技术的推广，引导农户发展稻田特色水产养殖，降低养殖风险，提高经济效益，帮助农民增收致富。
3.现有技术中，申请号为：cn202220619767.2的中国专利文件公开了一种稻虾鳝综合种养结构，包括稻田、虾沟和网箱，所述虾沟开设在稻田顶部的两侧和前侧，所述网箱位于虾沟的内部，所述网箱的顶部设置有限位板，所述限位板顶部的两侧均插接有插杆，所述插杆的顶部设置有限位套，所述限位套的顶部固定连接有转台，所述限位板与网箱的内侧设置有固定杆，所述固定杆设置有两个。
4.通过上述内容可知，现有技术中通过设置限位板，便于对网箱进行限位，同时插杆能够便于限位板进行安装，同时限位套能够避免限位板与插杆分离，能够便于对网箱进行限位，同时能够避免网箱陷进泥里导致网箱被侵蚀，便于对网箱进行防护，解决了现有稻虾鳝综合种养结构中的网箱会陷入到虾沟底部的泥土中，会对导致泥土对网箱造成侵蚀，导致网箱的金属材质被侵蚀混合在水中会对水中虾鳝造成影响的问题。
5.但是，上述限位结构设置在网箱上，进一步增加了网箱的整体重量，导致在放置和回收网箱时，需要耗费更多的人力和时间，使用较为不便。因此，我们有必要对这样一种结构进行改善，以克服上述缺陷。


技术实现要素：

6.本实用新型的目的是提供一种稻鳝综合种养结构，用于解决技术中限位结构设置在网箱上，进一步增加了网箱的整体重量，导致在放置和回收网箱时，需要耗费更多的人力和时间，使用较为不便的问题。
7.本实用新型的上述技术目的是用过以下技术方案实现的：
8.一种稻鳝综合种养结构，包括堤岸、环沟、稻田以及网箱组件，所述网箱组件包括网箱单元以及支撑限位单元，其中网箱单元位于稻田上并与限位支撑单元连接，其中限位支撑单元包括固定插杆、限位杆、限位环、以及加强杆，四个固定插杆呈矩形布置，左右相邻的两个固定插杆之间通过限位杆连接，所述固定插杆的上端和下端均套设有限位环，所述固定插杆的底部固定在环沟上，所述固定插杆的顶部通过两个加强杆交叉固定连接，所述网箱组件与固定插杆连接，并位于固定插杆上的两个限位环之间。
9.本实用新型的进一步设置为：所述网箱单元包括网箱框架、网布以及连接件，所述网箱框架位于固定插杆的内侧，所述网布设置在网箱框架上，所述连接件的一端与网箱框架的外壁连接，所述连接件的另一端套设在固定插杆上，所述网箱单元顶部的固定件位于
限位杆的上方，所述网箱框架顶部的网布上开有投食孔。
10.本实用新型的进一步设置为：所述连接件上开有连接孔，所述连接孔为圆孔并与固定插杆相匹配。
11.本实用新型的进一步设置为：所述支撑限位单元还包括固定杆，所述固定杆的底部固定在环沟上，所述固定杆的顶端与限位杆连接，所述支撑限位单元靠近固定杆一侧的限位杆上还设有连接跳板，所述连接跳板的一端位于限位杆上，所述连接跳板的另一端设置在堤岸上。
12.本实用新型的进一步设置为：所述网箱单元的网布采用八目筛网，所述网箱单元高度为1m，宽度为1.2m，长度为2m，所述网箱单元的入水深度为50cm，所述网箱单元的底部与环沟之间的高度为20-30cm。
13.与现有技术相比，本实用新型具有以下有益效果：
14.设有支撑限位单元，其包括固定插杆、限位杆、限位环，固定插杆的上端和下端均套设有限位环，左右相邻的固定插杆之间通过限位杆连接，固定插杆的底部固定在环沟上，网箱组件与固定插杆连接，并位于固定插杆上的两个限位环之间，通过限位环和限位杆对网箱组件的高度进行限定，防止网箱向下移动，避免网箱会陷入到环沟底部的泥土中对导致泥土对网箱造成侵蚀，与现有的技术相比，整体重量由支撑限位单元承担，不会给网箱单元增加额外重量，便于对网箱进行放置和回收。
附图说明
15.图1是本实用新型的结构示意图。

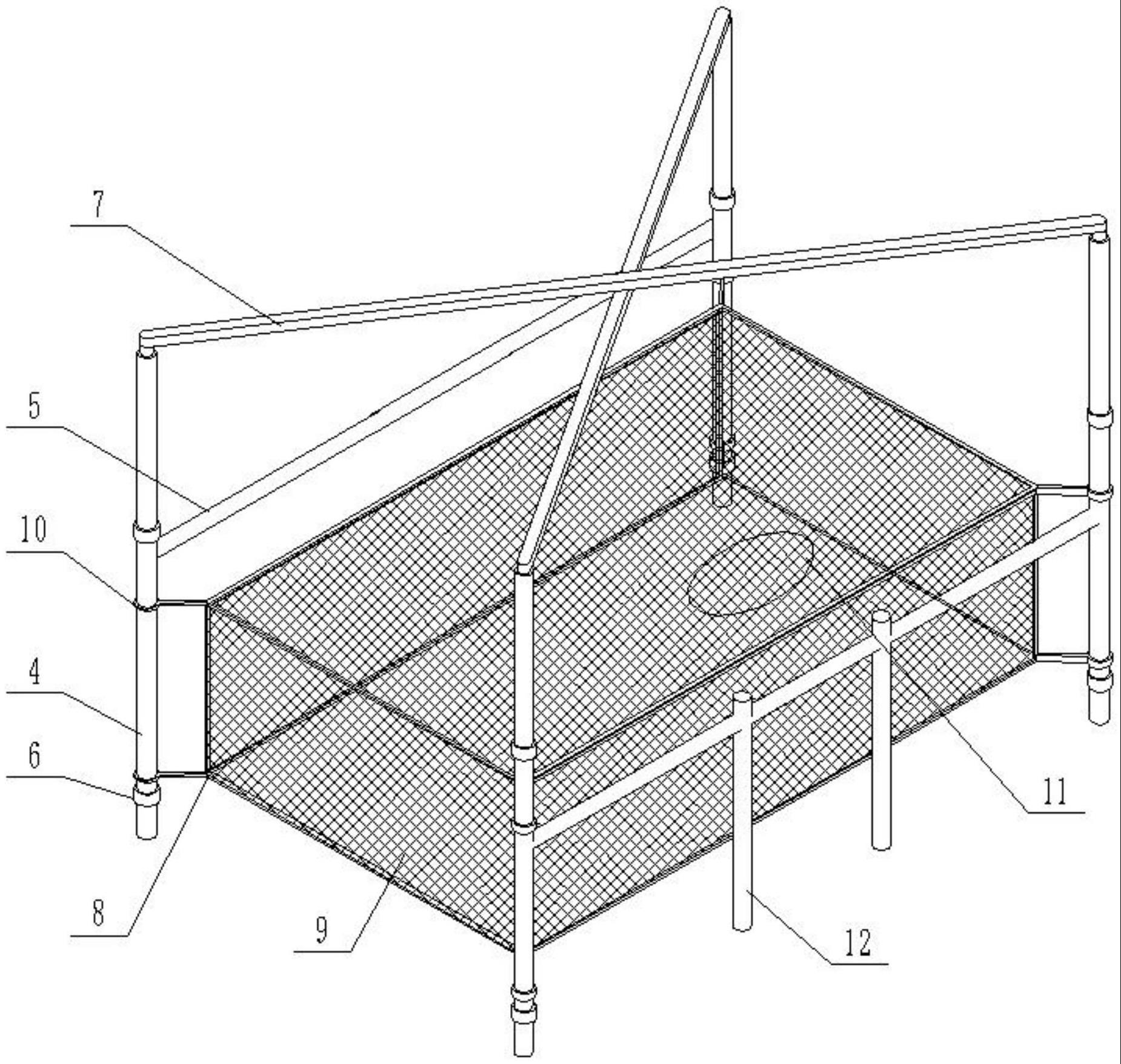

16.图2是本实用新型的装配示意图。
17.数字标号：堤岸1、环沟2、稻田3、固定插杆4、限位杆5、限位环6、加强杆7、网箱框架8、网布9、连接件10、投食孔11、固定杆12、连接跳板13
具体实施方式
18.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.如图1至图2所示，本实用新型提出的一种稻鳝综合种养结构包括堤岸1、环沟2、稻田3以及网箱组件，网箱组件包括网箱单元以及支撑限位单元，其中网箱单元位于稻田3上并与限位支撑单元连接，其中限位支撑单元包括固定插杆4、限位杆5、限位环6、以及加强杆7，四个固定插杆4呈矩形布置，左右相邻的两个固定插杆4之间通过限位杆5连接，限位杆5可以起到提高相邻固定插杆4连接稳定性的作用，同时可以配合限位环6对网箱单元进行限位，避免网箱向下移动，固定插杆4的上端和下端均套设有限位环6，固定插杆4的底部固定
在环沟2上，固定插杆4的顶部通过两个加强杆7交叉固定连接，通过加强杆7提高固定插杆4的稳定性，网箱组件与固定插杆4连接，并位于固定插杆4上的两个限位环6之间，通过限位环6对网箱组件的高度进行限定，避免网箱会陷入到虾沟底部的泥土中，会对导致泥土对网箱造成侵蚀。
20.网箱单元包括网箱框架8、网布9以及连接件10，网箱框架8位于固定插杆4的内侧，网布9设置在网箱框架8上，连接件10的一端与网箱框架8的外壁连接，连接件10的另一端套设在固定插杆4上，连接件10上开有连接孔，连接孔为圆孔并与固定插杆4相匹配，其中网箱单元顶部的固定件位于限位杆5的上方，其中网箱框架8顶部的网布9上开有投食孔11，工人可通过投食孔11向网箱单元内投放饵料，对黄鳝进行喂食。
21.支撑限位单元还包括固定杆12，固定杆12的底部固定在环沟2上，固定杆12的顶端与限位杆5连接，支撑限位单元靠近固定杆12一侧的限位杆5上还设有连接跳板13，连接跳板13的一端位于限位杆5上，连接跳板13的另一端设置在堤岸1上，工人可通过连接跳板13走到网箱单元旁边，并通过投食孔11投喂饲料。
22.在本实施例中，网箱单元的网布9采用八目筛网，网箱单元高度为1m，宽度为1.2m，长度为2m，优选的，网箱单元的入水深度为50cm，网箱单元的底部与环沟2之间的高度为20-30cm，网箱单元的大小可根据实际需要增加或减少，图中的大小仅是为了便于解释说明，不应理解为对本实用新型的限制。
23.本实用新型的装配过程如下：将固定插杆4呈矩形设置在环沟2内，并将限位杆5安装在固定插杆4上，在固定插杆4的底端套设限位环6，接着将网箱单元设置在固定插杆4内，将网箱单元的顶部和底部通过连接件10与固定插杆4连接，网箱单元顶部的连接件10位于限位杆5上方，网箱单元顶部的连接件10位于限位杆5下方，然后在固定插杆4的顶端套设限位环6，接着将加强杆7安装在交叉安装在固定插杆4的顶部，并安装好连接跳板13，从而完成装配。
24.本实用新型的使用原理如下：设有支撑限位单元包括固定插杆4、限位杆5、限位环6，固定插杆4的上端和下端均套设有限位环6，左右相邻的固定插杆4之间通过限位杆5连接，固定插杆4的底部固定在环沟2上，网箱组件与固定插杆4连接，并位于固定插杆4上的两个限位环6之间，通过限位环6和限位杆5对网箱组件的高度进行限定，防止网箱向下移动，避免网箱会陷入到环沟底部的泥土中，会对导致泥土对网箱造成侵蚀，与现有的技术相比，整体重量由支撑限位单元承担，不会给网箱单元增加额外重量，便于对网箱进行放置和回收。
25.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“左”、“右”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，或者是本领域技术人员惯常理解的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，“设置”、“连接”等术语应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接连接，也可以通过中间媒介间接连接，可以是两个元件内部的连通。对
于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，除了包含所列的那些要素，而且还可包含没有明确列出的其他要素。
26.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等同物界定。
