1.本实用新型涉及温室技术领域，具体为一种双拱连栋温室。


背景技术：

2.双拱连栋温室是连栋温室常见的表现形式，其也即是通过材料科学且合理的将两个相邻的独立单间的拱形温室相连，因此双拱连栋温室实际上就是一种大面积的温室，且由于双拱连栋温室内部空间大，故其常用于规模化种植作物。
3.然而现有的双拱连栋温室使用时存在以下问题：
4.由于双拱连栋温室通常设置在户外，所以下雨时其顶面会流淌雨水，因此为了充分利用自然资源，需要温室方便收集雨水，而现有的双拱连栋温室不方便收集顶面流淌的雨水，从而易降低温室利用自然资源的充分性，使得温室的实用性降低。
5.针对上述问题，急需在原有双拱连栋温室的基础上进行创新设计。


技术实现要素：

6.本实用新型的目的在于提供一种双拱连栋温室，以解决上述背景技术提出现有的双拱连栋温室不方便收集顶面流淌的雨水，从而易降低温室利用自然资源的充分性，使得温室实用性降低的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种双拱连栋温室，包括连栋温室本体，所述连栋温室本体两侧的上端均固定连接有引水长槽，且连栋温室本体上表面中间处的两端均固定安装有引水短槽，并且引水长槽下方的连栋温室本体外壁和引水短槽下方的连栋温室本体均固定设置有排水管，所述排水管的下端外壁通过软管和连接管的上端外壁相连接，且连接管的下端外壁套设有管头，所述管头的下端外壁活动连接有进水管，且进水管嵌入固定于水箱的上表面边缘处，并且进水管的下端内壁固定连接有支架板，而且支架板内壁活动安装有定位杆。
8.优选的，所述连接管和管头通过密封轴承相连接，且管头和进水管螺纹连接。
9.优选的，所述管头的下端内壁固定安装有支杆，且支杆和定位杆相贴合，并且定位杆的上端部侧截面形状设置为“t”字形形状。
10.优选的，所述支架板上开设有漏孔，所述定位杆的下端部安装有密封机构。
11.优选的，所述支架板和定位杆组成滑动结构，且定位杆通过弹簧和支架板相连接。
12.优选的，所述密封机构包括密封板和密封垫，且密封板固定安装于定位杆的下端部，并且密封板的上表面粘接有密封垫，而且密封垫和进水管贴合连接。
13.与现有技术相比，本实用新型的有益效果是：该双拱连栋温室便于收集顶面流淌的雨水，从而使得温室充分利用自然资源，提升了温室的实用性。
14.通过管头移动插入进水管中并进行旋转，使得支杆下移推动定位杆下移，接着通过定位杆带动密封机构下移脱离进水管，从而方便引水长槽和引水短槽收集的温室顶面流淌的雨水流入水箱中，使得温室充分利用自然资源，提升了温室的实用性。
附图说明

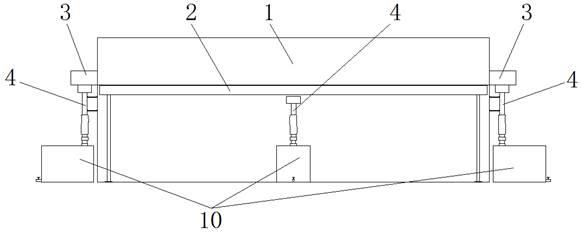

15.图1为本实用新型侧视结构示意图；
16.图2为本实用新型正视结构示意图；
17.图3为本实用新型侧剖结构示意图；
18.图4为本实用新型图3中a处放大结构示意图；
19.图5为本实用新型图3中b处放大结构示意图；
20.图6为本实用新型进水管和密封垫连接状态侧剖结构示意图；
21.图7为本实用新型支杆俯视结构示意图。
22.图中：1、连栋温室本体；2、引水长槽；3、引水短槽；4、排水管；5、软管；6、连接管；7、管头；8、支杆；9、进水管；10、水箱；11、支架板；12、漏孔；13、定位杆；14、密封机构；1401、密封板；1402、密封垫。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.请参阅图1-7，本实用新型提供一种技术方案：一种双拱连栋温室，包括连栋温室本体1、引水长槽2、引水短槽3、排水管4、软管5、连接管6、管头7、支杆8、进水管9、水箱10、支架板11、漏孔12、定位杆13、密封机构14、密封板1401和密封垫1402，连栋温室本体1两侧的上端均固定连接有引水长槽2，且连栋温室本体1上表面中间处的两端均固定安装有引水短槽3，并且引水长槽2下方的连栋温室本体1外壁和引水短槽3下方的连栋温室本体1均固定设置有排水管4，排水管4的下端外壁通过软管5和连接管6的上端外壁相连接，且连接管6的下端外壁套设有管头7，管头7的下端外壁活动连接有进水管9，且进水管9嵌入固定于水箱10的上表面边缘处，并且进水管9的下端内壁固定连接有支架板11，而且支架板11内壁活动安装有定位杆13。
25.连接管6和管头7通过密封轴承相连接，且管头7和进水管9螺纹连接，便于管头7插入进水管9中旋转下移，使得管头7和进水管9稳定连接，且使得管头7带动支杆8下移。
26.管头7的下端内壁固定安装有支杆8，且支杆8和定位杆13相贴合，并且定位杆13的上端部侧截面形状设置为“t”字形形状，便于随着支杆8下移，使得定位杆13带动密封机构14，从而方便雨水通过进水管9流入水箱10中。
27.支架板11上开设有漏孔12，所述定位杆13的下端部安装有密封机构14，便于雨水通过漏孔12流入水箱10中进行雨水的存储，以及便于通过密封机构14密封进水管9，从而对水箱10进行密封，方便水箱10运输和存放。
28.支架板11和定位杆13组成滑动结构，且定位杆13通过弹簧和支架板11相连接，便于弹簧推动定位杆13相对支架板11上移，使得密封机构14密封进水管9，从而对水箱10进行密封。
29.密封机构14包括密封板1401和密封垫1402，且密封板1401固定安装于定位杆13的下端部，并且密封板1401的上表面粘接有密封垫1402，而且密封垫1402和进水管9贴合连
接，便于密封垫1402贴合进水管9，提升水箱10的密封性。
30.工作原理：在使用该双拱连栋温室时，首先如图2所示，工作人员通过连栋温室本体1上开设的大门进入连栋温室本体1内部种植作物，而当雨水来临之前，如图1-3、图5和图7所示，工作人员先移动水箱10到管头7的下方，接着下移管头7插入进水管9中并旋转管头7，接下来管头7相对进水管9下移和进水管9稳定连接，同时管头7带动支杆8下移，随后支杆8压迫定位杆13相对支架板11下移，且定位杆13压缩弹簧形变，再接着定位杆13带动密封板1401下移，再接下来密封板1401下移带动密封垫1402脱离进水管9，然后当雨水来临时，如图1-5所示，连栋温室本体1顶面流淌的雨水流入引水长槽2和引水短槽3，同时排水管4上方的引水长槽2和引水短槽3开设有孔洞，因此引水长槽2和引水短槽3中汇集的雨水通过孔洞流入排水管4中，接着雨水流经软管5、连接管6、管头7和进水管9进入水箱10中，从而让温室进行顶面流淌雨水的收集，使得温室充分利用自然资源，如图3和图5-6所示，而当雨水收集完成后，反向旋转管头7脱离进水管9，接着支杆8脱离定位杆13，接下来弹簧复位推动定位杆13上移带动密封垫1402复位贴合进水管9，从而进行水箱10的密封方便水箱10进行运输和存放，并且通过水箱10下端设置的水龙头方便工作人员使用水箱10中存储的雨水。
