1.本实用新型涉及架空线路技术领域，具体为输电架空线路转向接地装置。


背景技术：

2.现有技术中，输电线路耐张杆塔的横担大部分都是与导线相垂直的，在挂载接地线时，只有当检修人员手持的接地棒与导线垂直或者接近垂直时才能够顺利的将接地线挂载到导线上，而对于耐张杆塔绝缘子线夹外侧的导线，检修人员会很难挂载成功，这就导致停电检修效率大大的降低；
3.为了解决上述问题，中国专利公告号为：cn203339323u的实用新型专利提供了一种输电架空线路转向接地装置，其包括线夹主体、螺杆和绝缘操作杆，线夹主体上部设有与线夹主体连接成一体的线夹挂钩，线夹主体中部滑动连接线夹压板。螺杆通过两端的轴承连接线夹主体下部和线夹压板，螺杆上安装第二斜齿锥齿轮。线夹主体下部固定连接支架，连接支架上连接绝缘操作杆，绝缘操作杆上安装第一斜齿锥齿轮。位于连接支架内的第一斜齿锥齿轮和第二斜齿锥齿轮互相啮合连接。具有较好的便携性，具有90
°
直角转向功能，使用简便，可以减少工作人员劳动强度，提高挂设接地线效率。
4.上述转向接地装置中，通过绝缘操作杆来增大操作空间，同时绝缘操作杆也起到控制线夹的作用，虽然具有90
°
直角转向功能，可提高挂设接地线的效率，然而在实际应用中我们发现，其仍存在有一定不足，比如：
5.上述转向接地装置中的绝缘操作杆在使用中容易误操作，导致线夹提前闭合，同时，上述绝缘操作杆也不能够对长度进行调节，无法适用于不同的维修工况(如外侧导线距离较远时)。
6.基于此，我们提出了一种输电架空线路转向接地装置。


技术实现要素：

7.(1)解决的技术问题
8.针对现有技术的不足，本实用新型提供了输电架空线路转向接地装置，具备能够增大操作空间、方便调节的优点。
9.(二)技术方案
10.为实现上述能够增大操作空间、方便调节的目的，本实用新型提供如下技术方案：输电架空线路转向接地装置，包括安装板，所述安装板上相对设置有固定夹和活动夹，所述固定夹固定安装在安装板上，所述活动夹滑动设置在安装板上，所述安装板上还固定安装有控制箱，所述控制箱的内部竖向转动设置有丝杆，所述丝杆的外壁螺纹连接有丝母，所述丝母上固定安装有连接杆，所述连接杆的末端延伸至控制箱的外部并与活动夹固定相连；
11.所述丝杆上还固定安装有从动轮，所述从动轮的外壁啮合有主动轮，所述主动轮的中心处固定安装有横轴，所述横轴穿过绝缘柄并与旋杆相连接。
12.作为本实用新型的一种优选技术方案，所述固定夹、活动夹和控制箱均设置在安
装板的右侧；
13.所述绝缘柄固定安装在安装板背向控制箱的一侧。
14.作为本实用新型的一种优选技术方案，所述固定夹和活动夹相对的一侧均形成有用于夹线的卡口。
15.作为本实用新型的一种优选技术方案，所述横轴内活动插设有内轴，旋杆固设在内轴的末端；
16.所述内轴的外壁上均匀设置有花键，所述花键滑动设置在花槽内，所述花槽开设在横轴的内壁上。
17.作为本实用新型的一种优选技术方案，所述绝缘柄内活动伸缩设置有抽拉套，抽拉套的末端固定安装有尾环，旋杆通过固定轴承转动设置在尾环内。
18.作为本实用新型的一种优选技术方案，所述抽拉套的外壁上均匀开设有若干个卡槽，所述卡槽内活动卡设有卡柱，所述卡柱活动设置在绝缘柄上。
19.作为本实用新型的一种优选技术方案，所述卡柱的顶端固定安装有压板，所述压板活动设置在外筒内，所述外筒固定安装在绝缘柄的外壁上；
20.所述压板顶部的中心处固定安装有拉杆，所述拉杆的顶端延伸至外筒的外部并固定连接有拉钮；
21.所述拉杆上还套设有弹簧，所述弹簧固定设置在压板的顶部与外筒的内顶壁之间。
22.作为本实用新型的一种优选技术方案，所述安装板的底端设有接地线。
23.(三)有益效果
24.与现有技术相比，本实用新型提供了输电架空线路转向接地装置，具备以下有益效果：
25.1、该输电架空线路转向接地装置，拧动旋杆通过内轴和横轴能够使主动轮旋转，主动轮旋转带动其外壁啮合的从动轮旋转，从动轮旋转带动丝杆旋转，丝杆旋转带动其外壁螺纹连接的丝母上下移动，丝母上下移动通过连接杆即可带动活动夹上下移动，当活动夹上移时，配合固定夹即可夹紧导线，完成接地线的挂载，整体结构简单、合理，具有直角转向操作的功能，能够显著的增大操作空间，便于将接地线挂载到外侧导线上，不仅提高了挂载效率，同时也减轻了检修人员的工作强度。
26.2、该输电架空线路转向接地装置，向上提起拉钮能够使卡柱脱离卡槽，卡柱脱离卡槽后，可以自由的移动抽拉套，从而调整抽拉套的伸出长度，增大可操作空间，调整完成后，松开拉钮使卡柱重新卡入卡槽即可，当外侧导线距离较远时，可充分伸展抽拉套，以适用于不同的维修工况。
附图说明

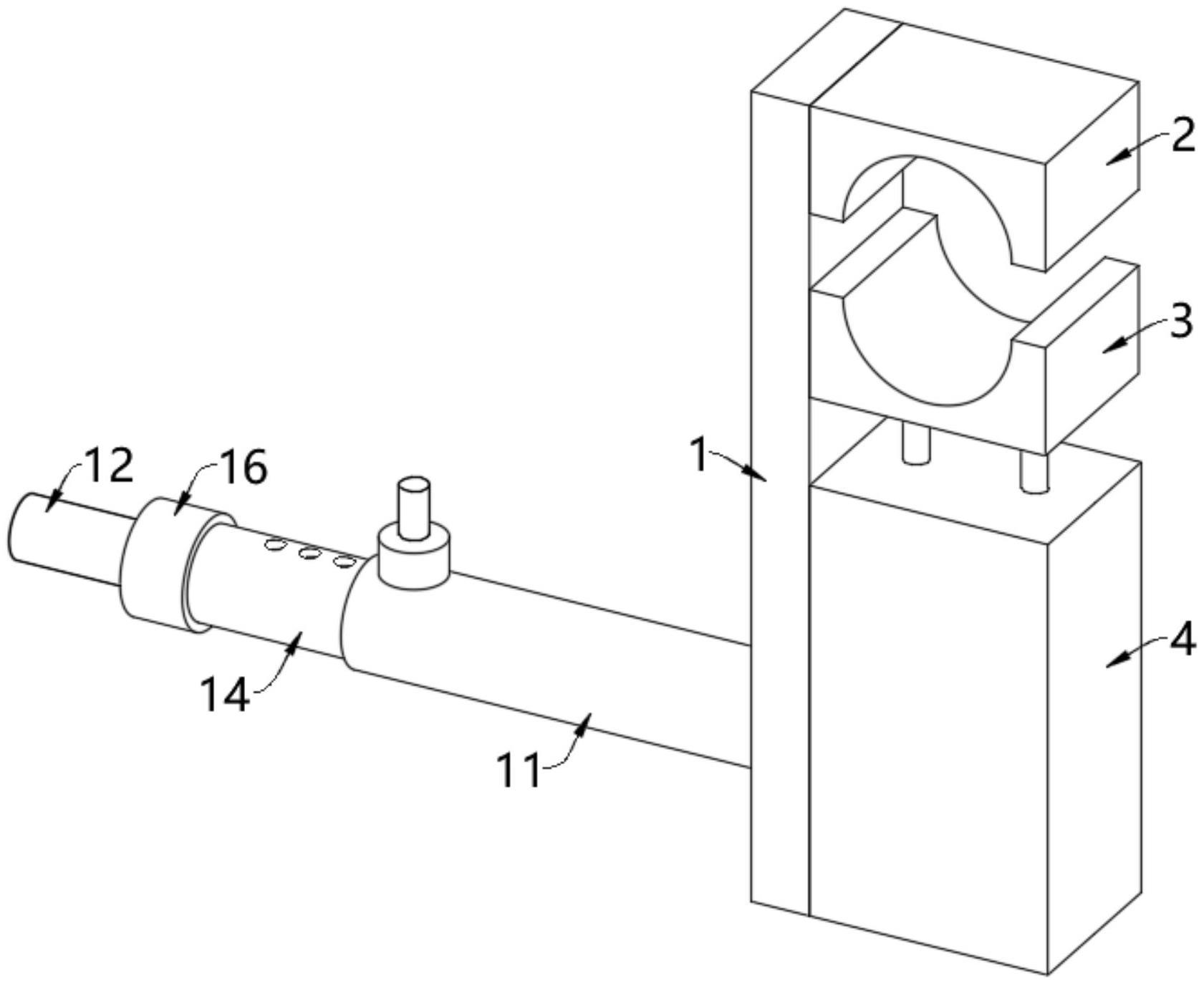

27.图1为本实用新型整体结构的立体示意图；
28.图2为本实用新型控制箱部分的剖视图；
29.图3为本实用新型绝缘柄部分的剖视图；
30.图4为本实用新型图3中a处的放大示意图。
31.图中：1、安装板；2、固定夹；3、活动夹；4、控制箱；5、丝杆；6、丝母；7、连接杆；8、从
动轮；9、主动轮；10、横轴；11、绝缘柄；12、旋杆；13、内轴；14、抽拉套；15、固定轴承；16、尾环；17、卡槽；18、卡柱；19、压板；20、外筒；21、拉杆；22、拉钮；23、弹簧。
具体实施方式
32.实施例：
33.请参阅图1-34.图4，输电架空线路转向接地装置，包括安装板1，安装板1上相对设置有固定夹2和活动夹3，固定夹2和活动夹3相对的一侧均形成有用于夹线的卡口，用于夹持导线，在本实施例中，安装板1的底端还设有接地线，固定夹2和活动夹3夹持导线后，通过接地线完成接地。
35.在本实施例中，固定夹2固定安装在安装板1上，活动夹3滑动设置在安装板1上，安装板1上还固定安装有控制箱4，控制箱4的内部竖向转动设置有丝杆5，丝杆5的外壁螺纹连接有丝母6，丝母6上固定安装有连接杆7，连接杆7的末端延伸至控制箱4的外部并与活动夹3固定相连；
36.丝杆5旋转带动其外壁螺纹连接的丝母6上下移动，丝母6上下移动通过连接杆7即可带动活动夹3上下移动，当活动夹3上移时，配合固定夹2即可夹紧导线，完成接地线的挂载。
37.如图2和图3所示，丝杆5上还固定安装有从动轮8，从动轮8的外壁啮合有主动轮9，主动轮9的中心处固定安装有横轴10，横轴10穿过绝缘柄11并与旋杆12相连接，拧动旋杆12通过横轴10能够使主动轮8旋转，主动轮8旋转带动其外壁啮合的从动轮9旋转，从动轮9旋转即可带动丝杆5旋转。
38.本实施例中，固定夹2、活动夹3和控制箱4均设置在安装板1的右侧，而绝缘柄11则固定安装在安装板1背向控制箱4的一侧，两部分之间呈九十度夹角，具有直角转向操作的功能，能够显著增大操作空间，便于将接地线挂载到外侧导线上，提高了挂载效率的同时，也减轻了检修人员的工作强度。
39.如图3所示，横轴10内活动插设有内轴13，旋杆12固设在内轴13的末端，并且内轴13的外壁上还均匀设置有花键，花键滑动设置在花槽内，花槽开设在横轴10的内壁上；
40.通过花键和花槽的配合，内轴13即可相对横轴10左右移动，同时内轴13也能够始终带动横轴10的旋转。
41.在本实施例中，绝缘柄11内活动伸缩设置有抽拉套14，抽拉套14的末端固定安装有尾环16，旋杆12通过固定轴承15转动设置在尾环16内，从而，抽拉套14可自由相对绝缘柄11伸出或者回缩，以调整整个手柄的长度，当外侧导线距离较远时，可充分伸展抽拉套14，以适用于不同的维修工况；
42.同时，当抽拉套14伸出时，通过尾环16、固定轴承15也能够带动旋杆12和内轴13移动，既方便对旋杆12进行操作，同时也不会影响到内轴13与横轴10之间的连接，内轴13能够始终带动横轴10旋转。
43.在本实施例中，抽拉套14在绝缘柄11内的伸出是可固定的，具体如下：
44.抽拉套14的外壁上均匀开设有若干个卡槽17，卡槽17内活动卡设有卡柱18，卡柱18活动设置在绝缘柄11上，如图4所示，卡柱18的顶端固定安装有压板19，压板19活动设置
在外筒20内，外筒20固定安装在绝缘柄11的外壁上，压板19顶部的中心处固定安装有拉杆21，拉杆21的顶端延伸至外筒20的外部并固定连接有拉钮22；
45.在拉杆21上还套设有弹簧23，弹簧23固定设置在压板19的顶部与外筒20的内顶壁之间；
46.向上提起拉钮22能够使卡柱18脱离卡槽17，卡柱18脱离卡槽17后，可以自由的移动抽拉套14，从而调整抽拉套14的伸出长度，增大可操作空间，调整完成后，松开拉钮22使卡柱18重新卡入卡槽17即可，当外侧导线距离较远时，可充分伸展抽拉套14，以适用于不同的维修工况；
47.向上提起拉钮22时，通过拉杆21能够使压板19上移，压板19上移在压缩弹簧23的同时，也就带动了卡柱18上移，使其脱离卡槽17。
48.本实用新型的工作原理及使用流程：
49.拧动旋杆12通过内轴13和横轴10能够使主动轮8旋转，主动轮8旋转带动其外壁啮合的从动轮9旋转，从动轮9旋转带动丝杆5旋转，丝杆5旋转带动其外壁螺纹连接的丝母6上下移动，丝母6上下移动通过连接杆7即可带动活动夹3上下移动，当活动夹3上移时，配合固定夹2即可夹紧导线，完成接地线的挂载，整体结构简单、合理，具有直角转向操作的功能，能够显著的增大操作空间，便于将接地线挂载到外侧导线上，不仅提高了挂载效率，同时也减轻了检修人员的工作强度；
50.向上提起拉钮22能够使卡柱18脱离卡槽17，卡柱18脱离卡槽17后，可以自由的移动抽拉套14，从而调整抽拉套14的伸出长度，增大可操作空间，调整完成后，松开拉钮22使卡柱18重新卡入卡槽17即可，当外侧导线距离较远时，可充分伸展抽拉套14，以适用于不同的维修工况。
