1.本实用新型涉及葡萄种植技术领域，具体为一种浇灌花洒。


背景技术：

2.葡萄由于营养丰富，是人们最喜爱的水果之一，葡萄属于喜光、喜温的果树，对栽植土壤有较好的适应能力，最适宜种植葡萄的土壤以含有机质多、透气性好、保水保肥较好的沙壤土为宜，葡萄喜水怕旱，进而工作人员为了促进苗木生长，就需要在每次施肥后和一定时间后，对葡萄进行适当的浇灌，以保持葡萄能够吸收足够的水分，同时保证土壤中的水分重组，此时工作人员就会使用浇灌花洒辅助人工进行浇灌。
3.现有技术中一种浇灌花洒存在的缺陷是：
4.专利文件cn208757826u公开了一种便于自动调节喷洒范围的浇灌用花洒，“包括花洒本体，花洒本体的底部固定连接有花洒手柄，花洒手柄的底部固定套接有连接柱，花洒本体的外侧开设有出水孔，出水孔与花洒本体的内部相连通，花洒手柄的内部固定连接有滤网，滤网位于花洒手柄内部的底端，花洒手柄远离滤网内部的一侧固定连接有固定杆。该便于自动调节喷洒范围的浇灌用花洒，通过设置有连接柱，方便将花洒与供水装置相连接，从而使花洒能够正常的进行喷洒工作，同时通过连接柱内部开设有螺纹有利于对花洒进行拆卸与安装，通过设置有滤网，避免水里的杂物进入花洒内部，造成花洒出水孔的阻塞，从而影响花洒的正常工作。”5.但上述装置在使用时，采用的使通过将花洒与供水装置进行连接，并通过不同水压的控制，完成对花洒喷洒范围的调节，但工作人员在使用时，葡萄的种植区域一般较大，进而工作人员就需要将装置与超长的输水管进行连接，并人工对每行的葡萄进行浇灌，就需要耗费大量的时间，同时在浇灌时会出现部分的浇灌死角，且土壤受到水源后会变得柔软并容易附着在工作人员的鞋底，进一步增加了工作人员的工作量，使工作人员的疲劳效率增加，进而使装置具有一定的局限性。


技术实现要素：

6.本实用新型的目的在于提供一种浇灌花洒，以解决上述背景技术中提出的问题。
7.为实现上述目的，本实用新型提供如下技术方案，一种浇灌花洒，包括底座，所述底座的顶部固定连接于有连接管，所述底座的顶部安装有调节管；
8.所述连接管的表面固定连接有工作箱，所述工作箱的内部固定连接有固定架，所述固定架的内部固定连接有伺服电机，所述伺服电机的输出端固定连接有转动杆，所述转动杆的表面固定连接有第一齿轮，所述工作箱的表面固定连接有限位块，所述限位块的内部转动连接有连接杆。
9.通过限位块的使用，使得连接杆转动时，限位块能够限制连接杆的活动范围。
10.优选的，所述连接杆的底部固定连接有第二齿轮，且第二齿轮的表面与第一齿轮的表面相啮合，所述连接杆的顶部固定连接有第三齿轮。
11.优选的，所述连接管的顶端转动连接有转动管，所述转动管的顶部固定连接有转动齿轮，且转动齿轮的表面与第三齿轮的表面相啮合。
12.优选的，所述调节管的内部开设有调节室，所述调节室的内侧壁固定连接有一组挡板，所述挡板的内部开设有滑动槽，所述滑动槽的内部滑动连接有调节板。
13.通过挡板的使用，使得挡板为水源流动提供一定程度的导向作用，同时也起到一定的限制功能。
14.优选的，所述调节管的内部转动连接有螺纹杆，所述螺纹杆的顶端固定连接有转把，所述螺纹杆的表面螺纹连接有螺纹套筒，所述螺纹套筒的表面固定连接有一组固定杆，且固定杆的表面固定连接于调节板的背部。
15.通过固定杆的使用，使得固定杆能够同时带动两个调节板上下移动，避免两个调节板错位。
16.优选的，所述调节管的表面固定连接有一组出水管，且出水管的底端贯穿于调节管的内部，所述出水管的顶端固定连接有固定连接有花洒。
17.优选的，所述底座的底部通过转轴固定连接有三个延伸杆，所述延伸杆的表面安装有伸缩杆，所述伸缩杆的表面开设有若干个升降孔，所述升降孔的内部螺纹连接有紧固螺栓，所述伸缩杆的底部固定连接有安装块，所述底座的底部固定连接有进水管，所述进水管的底端固定连接有连接头，所述连接头的表面固定连接有阀门。
18.通过紧固螺栓的使用，使得工作人员根据不同情况调节装置的高度，提升了装置的适应能力。
19.与现有技术相比，本实用新型的有益效果如下：
20.1、本实用新型通过伺服电机、连接管、转动杆、第一齿轮、连接杆、第二齿轮、转动齿轮和转动管的搭配使用，使得装置在进行浇灌葡萄时，无需人工进行调节和使用，就能够将顶部两个花洒进行旋转浇灌，进而使得装置能够同时浇灌两行葡萄架，一定程度上减少了装置的浇灌时间，并减小了装置浇灌的死角，一定程度上提升了装置的浇灌效率。
21.2、本实用新型通过调节室、挡板、滑动槽、调节板、螺纹杆、转把、螺纹套筒和固定杆的搭配使用，使得工作人员能够根据不同情况调节调节管内部的水源流通速度，使浇灌的范围增大或减小，避免在浇灌时浪费较多的水资源，一定程度上节省了部分的水资源，提升了装置的使用效率。
附图说明

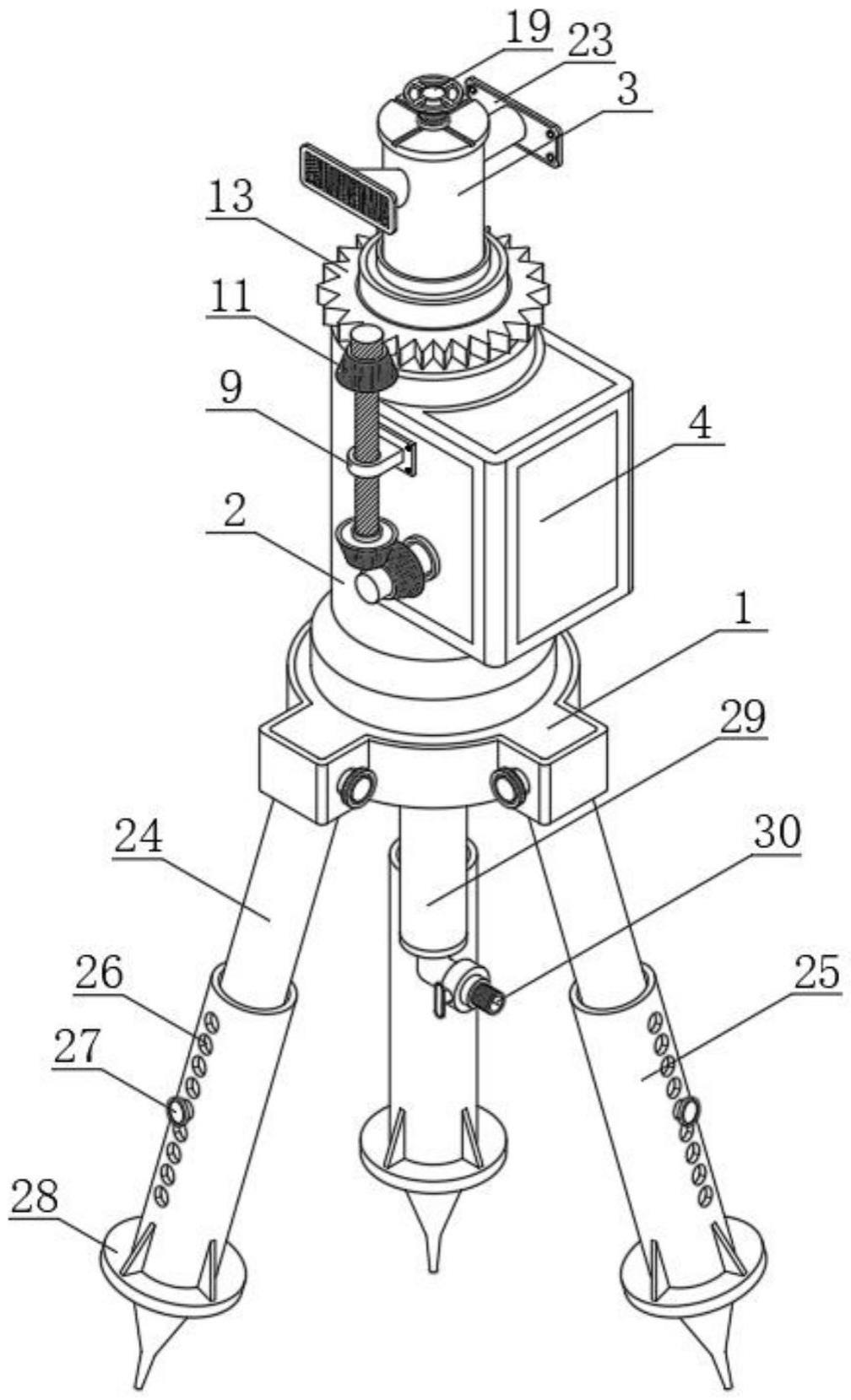

22.图1为本实用新型的整体结构示意图；
23.图2为本实用新型的限位块结构示意图；
24.图3为本实用新型的第一齿轮结构示意图；
25.图4为本实用新型的调节板结构示意图。
26.图中：1、底座；2、连接管；3、调节管；4、工作箱；5、固定架；6、伺服电机；7、转动杆；8、第一齿轮；9、限位块；10、连接杆；11、第三齿轮；12、转动管；13、转动齿轮；14、调节室；15、挡板；16、滑动槽；17、调节板；18、螺纹杆；19、转把；20、螺纹套筒；21、固定杆；22、出水管；23、花洒；24、延伸杆；25、伸缩杆；26、升降孔；27、紧固螺栓；28、安装块；29、进水管；30、连接头；31、第二齿轮。
具体实施方式
27.请参阅图1-3，一种浇灌花洒；
28.包括底座1，底座1的顶部固定连接于有连接管2，底座1的顶部安装有调节管3，连接管2的表面固定连接有工作箱4，工作箱4的内部固定连接有固定架5，固定架5的内部固定连接有伺服电机6，伺服电机6的输出端固定连接有转动杆7，转动杆7的表面固定连接有第一齿轮8，工作箱4的表面固定连接有限位块9，限位块9的内部转动连接有连接杆10，连接杆10的底部固定连接有第二齿轮31，且第二齿轮31的表面与第一齿轮8的表面相啮合，连接杆10的顶部固定连接有第三齿轮11，连接管2的顶端转动连接有转动管12，转动管12的顶部固定连接有转动齿轮13，且转动齿轮13的表面与第三齿轮11的表面相啮合。
29.工作人员在使用时，先将装置按照一定的距离，放置多个在两行葡萄架的中间，接着将装置外接电源，此时工作人员将输水管通过连接头30表面螺纹安装，接着将连接头30表面的阀门开启，同时启动伺服电机6，使得伺服电机6的输出端带动转动杆7转动，转动杆7带动表面固定连接的第一齿轮8转动，进而使第一齿轮8带动表面啮合的第二齿轮31转动，同时第二齿轮31带动连接杆10在限位块9的内部转动，并带动第三齿轮11转动，使第三齿轮11带动表面啮合的转动齿轮13转动，转动齿轮13带动转动管12在连接管2的内部转动，并带动顶部的调节管3转动，进而使得装置在进行浇灌时，能够同时浇灌两行的葡萄架。
30.请参阅图1和图4，一种浇灌花洒；
31.调节管3的内部开设有调节室14，调节室14的内侧壁固定连接有一组挡板15，挡板15的内部开设有滑动槽16，滑动槽16的内部滑动连接有调节板17，调节管3的内部转动连接有螺纹杆18，螺纹杆18的顶端固定连接有转把19，螺纹杆18的表面螺纹连接有螺纹套筒20，螺纹套筒20的表面固定连接有一组固定杆21，且固定杆21的表面固定连接于调节板17的背部，调节管3的表面固定连接有一组出水管22，且出水管22的底端贯穿于调节管3的内部，出水管22的顶端固定连接有固定连接有花洒23，底座1的底部通过转轴固定连接有三个延伸杆24，延伸杆24的表面安装有伸缩杆25，伸缩杆25的表面开设有若干个升降孔26，升降孔26的内部螺纹连接有紧固螺栓27，伸缩杆25的底部固定连接有安装块28，底座1的底部固定连接有进水管29，进水管29的底端固定连接有连接头30，连接头30的表面固定连接有阀门。
32.在使用时，工作人员先将紧固螺栓27取出，并调节伸缩杆25的长度，使得装置能够浇灌不同高度的葡萄架，接着工作人员用手握住转把19，并将转把19向一侧扭动，使转把19带动底部螺纹杆18转动，使得螺纹套筒20顺着螺纹杆18表面螺纹上下移动，并同时带动螺纹套筒20表面固定连接的固定杆21移动，固定杆21带动调节板17上下移动，同时调节板17的底部在挡板15的内部滑动，当调节板17与调节管3的内顶壁距离较远时，水源的流通速度大，使得花洒23的浇灌范围较远，进而当调节板17与调节管3的内顶壁距离逐渐变近时，水源的流通速度和浇灌范围会逐渐变小，进而方便工作人员对浇灌范围的控制。
33.工作原理，在使用时先将装置按照一定的距离，放置多个装置在两行葡萄架的中间，工作人员先将紧固螺栓27取出，将伸缩杆25调节至合适的高度，接着工作人员将转把19向一侧扭动，使得螺纹套筒20顺着螺纹杆18表面螺纹上下移动，并同时调节板17上下移动，当调节板17与调节管3的内顶壁距离较远时，水源的流通速度大，使花洒23的浇灌范围较远，进而当调节板17与调节管3的内顶壁距离逐渐变近时，水源的流通速度和浇灌范围会逐渐变小，接着将装置外接电源，此时将输水管与连接头30进行连接安装，并将阀门开启，同
时启动伺服电机6，使得伺服电机6带动第一齿轮8转动，第一齿轮8带动第二齿轮31转动，并通过连接杆10带动第三齿轮11转动，进而使第三齿轮11带动转动齿轮13转动，使转动管12在连接管2的内部转动，并带动调节管3转动，进而能够同时浇灌两行的葡萄架。
34.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
