1.本实用新型涉及轮胎痕迹采样装置技术领域，具体为一种具有调节功能的地面轮胎痕迹采样装置。


背景技术：

2.汽车轮胎刹车时一般会在地上留下刹车痕迹，轮胎刹车距离可以通过测量在地面上留下的刹车距离进行计算，在发生交通事故时，轮胎刹车残留的痕迹还有可能携带其他压到的东西，因此需要使用到轮胎痕迹采样装置，对轮胎痕迹长度进行测量并收集残留样品。
3.目前的地面轮胎痕迹采样装置，例如公开号：cn213057099u提出的地面轮胎采样装置，通过该装置推到轮胎痕迹处，启动第一驱动电机，进而通过刻度杆读取刻度，记录好长度，一个人即可完成，较为方便，启动推杆电机和第二驱动电机，清洁刷带动残留物进入到灰斗中收集起来。
4.现有的地面轮胎痕迹采样装置在使用时，虽然方便对轮胎痕迹长度进行测量并收集残留样品，但在使用时，首先，该装置高度固定，无法根据使用者的身高对装置高度进行调节，而且轮胎痕迹的测量长度受到刻度杆长度的限制，在轮胎痕迹长度远超刻度杆长度时，不便对轮胎痕迹的长度进行测量。


技术实现要素：

5.本实用新型的目的在于提供一种具有调节功能的地面轮胎痕迹采样装置，达到了通过设置的升降调节机构能够调节装置的整体高度，以适用于不同身高的工作人员，且在第二车轮转动时，第二车轮带动转轴同步转动，转轴带动磁铁经过霍尔传感器时产生脉冲信号，通过设置的多个磁铁，能够检测转轴转动圈数与角度，而第二车轮的周长已知，即可计算出第二车轮的移动距离，并显示在控制器显示屏上，能够直接对轮胎痕迹的长度进行快速测量的目的。
6.为实现上述目的，本实用新型提供如下技术方案：一种具有调节功能的地面轮胎痕迹采样装置，包括顶架，所述顶架的一端顶部对称固定有扶手，所述顶架的下方设置有升降架，其中，
7.所述升降架的一侧底部对称固定有固定支架，所述升降架的另一侧底部转动连接有活动支架，所述固定支架的内侧转动连接有第一车轮，所述活动支架的内侧转动连接有第二车轮，所述顶架通过升降调节机构与升降架相连接，所述第二车轮通过转轴与活动支架转动连接，所述转轴靠近活动支架外侧的环侧等距安装有磁铁；
8.所述活动支架对应磁铁的外侧安装有霍尔传感器，所述升降架一侧底部安装有电源，所述升降架的底端中部安装有液压杆，所述液压杆的底部安装有安装架，所述安装架的一侧底部安装有支撑架，所述支撑架靠近下方的内侧转动连接有清扫毛辊，所述安装架的另一侧底部安装有集料斗，所述第一车轮通过传动机构带动清扫毛辊同步转动。
9.优选的，所述升降调节机构包括滑槽，所述顶架的底部对称开设有滑槽，所述滑槽的内部设置有滑块，所述滑槽的内部转动连接有丝杆，所述丝杆一端贯穿顶架的内部延伸到外侧，所述滑块的底部固定有滑动座，所述滑动座的底部对称转动连接有连接杆，所述连接杆远离滑动座的一端与升降架的顶部转动连接。
10.优选的，所述丝杆上共设置有两段相反的外螺纹，且丝杆的两段相反外螺纹分别位于两侧滑槽内部，并且丝杆与滑块构成螺纹连接。
11.优选的，所述传动机构包括第一齿轮，所述第一车轮靠近固定支架外侧的端部固定有第一齿轮，所述清扫毛辊靠近支撑架外侧的端部固定有第二齿轮，所述第一齿轮与第二齿轮上套有齿带，所述齿带的外侧罩有防护罩，所述防护罩两端分别与固定支架、支撑架的外侧固定连接。
12.优选的，所述第一齿轮、第二齿轮的齿距与齿带的齿距相等，且第一齿轮、第二齿轮均与齿带相啮合。
13.与现有技术相比，本实用新型的有益效果如下：
14.1、本实用新型，通过设置的升降调节机构能够调节装置的整体高度，以适用于不同身高的工作人员，且在使用该轮胎痕迹采样装置时，通过第一车轮与第二车轮进行移动，在第二车轮移动到轮胎痕迹起始处时，启动控制器，之后推动轮胎痕迹采样装置，使第二车轮随着轮胎痕迹进行移动，在第二车轮转动时，第二车轮带动转轴同步转动，转轴带动磁铁经过霍尔传感器时产生脉冲信号，通过设置的多个磁铁，能够检测转轴转动圈数与角度，而第二车轮的周长已知，即可计算出第二车轮的移动距离，并显示在控制器显示屏上，能够直接对轮胎痕迹的长度进行快速测量。
15.2、本实用新型，在使用该装置时，使液压杆带动清扫毛辊与集料斗向下移动，在第一车轮移动时，第一车轮带动第一齿轮转动，第一齿轮通过齿带带动第二齿轮同步转动，使第二齿轮带动清扫毛辊转动，能够在装置移动时，通过传动机构使第一车轮带动清扫毛辊自动旋转，将样品清扫到集料斗内，以便自动进行清扫。
附图说明

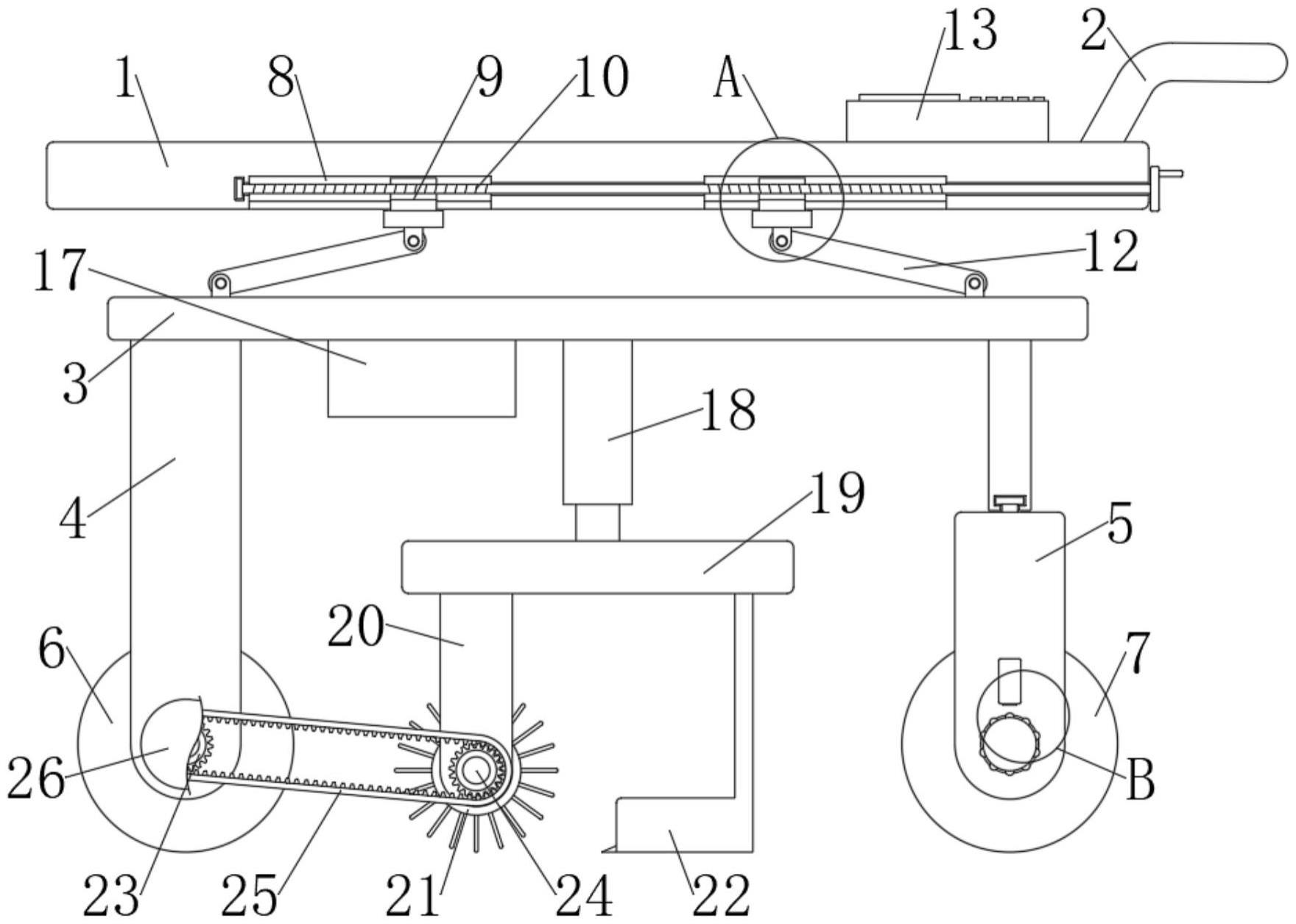

16.图1为本实用新型结构示意图；
17.图2为本实用新型图1中a处局部放大结构示意图；
18.图3为本实用新型图1中b处局部放大结构示意图。
19.图中：1、顶架；2、扶手；3、升降架；4、固定支架；5、活动支架；6、第一车轮；7、第二车轮；8、滑槽；9、滑块；10、丝杆；11、滑动座；12、连接杆；13、控制器；14、转轴；15、磁铁；16、霍尔传感器；17、电源；18、液压杆；19、安装架；20、支撑架；21、清扫毛辊；22、集料斗；23、第一齿轮；24、第二齿轮；25、齿带；26、防护罩。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.实施例：
22.请参阅图1至图3，本实用新型提供一种技术方案：一种具有调节功能的地面轮胎痕迹采样装置，包括顶架1，顶架1的一端顶部对称固定有扶手2，顶架1的下方设置有升降架3，其中，
23.升降架3的一侧底部对称固定有固定支架4，升降架3的另一侧底部转动连接有活动支架5，固定支架4的内侧转动连接有第一车轮6，活动支架5的内侧转动连接有第二车轮7，顶架1通过升降调节机构与升降架3相连接，第二车轮7通过转轴14与活动支架5转动连接，转轴14靠近活动支架5外侧的环侧等距安装有磁铁15；
24.活动支架5对应磁铁15的外侧安装有霍尔传感器16，升降架3一侧底部安装有电源17，升降架3的底端中部安装有液压杆18，液压杆18的底部安装有安装架19，安装架19的一侧底部安装有支撑架20，支撑架20靠近下方的内侧转动连接有清扫毛辊21，安装架19的另一侧底部安装有集料斗22，第一车轮6通过传动机构带动清扫毛辊21同步转动；
25.通过设置的升降调节机构能够调节装置的整体高度，以适用于不同身高的工作人员，且在使用该轮胎痕迹采样装置时，通过第一车轮6与第二车轮7进行移动，在第二车轮7移动到轮胎痕迹起始处时，启动控制器13，之后推动轮胎痕迹采样装置，使第二车轮7随着轮胎痕迹进行移动，在第二车轮7转动时，第二车轮7带动转轴14同步转动，转轴14带动磁铁15经过霍尔传感器16时产生脉冲信号，通过设置的多个磁铁15，能够检测转轴14转动圈数与角度，而第二车轮7的周长已知，即可计算出第二车轮7的移动距离，并显示在控制器13显示屏上，能够直接对轮胎痕迹的长度进行快速测量。
26.请参阅图1至图3，升降调节机构包括滑槽8，顶架1的底部对称开设有滑槽8，滑槽8的内部设置有滑块9，滑槽8的内部转动连接有丝杆10，丝杆10一端贯穿顶架1的内部延伸到外侧，滑块9的底部固定有滑动座11，滑动座11的底部对称转动连接有连接杆12，连接杆12远离滑动座11的一端与升降架3的顶部转动连接，丝杆10上共设置有两段相反的外螺纹，且丝杆10的两段相反外螺纹分别位于两侧滑槽8内部，并且丝杆10与滑块9构成螺纹连接，转动丝杆10，丝杆10带动两侧滑块9向相反方向移动，滑块9带动滑动座11移动，滑动座11带动连接杆12产生偏转，使连接杆12带动升降架3与顶架1产生相对移动，便于对装置的整体高度进行调节。
27.请参阅图1至图3，传动机构包括第一齿轮23，第一车轮6靠近固定支架4外侧的端部固定有第一齿轮23，清扫毛辊21靠近支撑架20外侧的端部固定有第二齿轮24，第一齿轮23与第二齿轮24上套有齿带25，齿带25的外侧罩有防护罩26，防护罩26两端分别与固定支架4、支撑架20的外侧固定连接，第一齿轮23、第二齿轮24的齿距与齿带25的齿距相等，且第一齿轮23、第二齿轮24均与齿带25相啮合，在使用该装置时，使液压杆18带动清扫毛辊21与集料斗22向下移动，在第一车轮6移动时，第一车轮6带动第一齿轮23转动，第一齿轮23通过齿带25带动第二齿轮24同步转动，使第二齿轮24带动清扫毛辊21转动，能够在装置移动时，通过传动机构使第一车轮6带动清扫毛辊21自动旋转，将样品清扫到集料斗22内，以便自动进行清扫。
28.工作原理：该一种具有调节功能的地面轮胎痕迹采样装置，通过设置的升降调节机构能够调节装置的整体高度，以适用于不同身高的工作人员，且在使用该轮胎痕迹采样装置时，通过第一车轮6与第二车轮7进行移动，在第二车轮7移动到轮胎痕迹起始处时，启
动控制器13，之后推动轮胎痕迹采样装置，使第二车轮7随着轮胎痕迹进行移动，在第二车轮7转动时，第二车轮7带动转轴14同步转动，转轴14带动磁铁15经过霍尔传感器16时产生脉冲信号，通过设置的多个磁铁15，能够检测转轴14转动圈数与角度，而第二车轮7的周长已知，即可计算出第二车轮7的移动距离，并显示在控制器13显示屏上，能够直接对轮胎痕迹的长度进行快速测量，且在使用该装置时，使液压杆18带动清扫毛辊21与集料斗22向下移动，在第一车轮6移动时，第一车轮6带动第一齿轮23转动，第一齿轮23通过齿带25带动第二齿轮24同步转动，使第二齿轮24带动清扫毛辊21转动，能够在装置移动时，通过传动机构使第一车轮6带动清扫毛辊21自动旋转，将样品清扫到集料斗22内，以便自动进行清扫。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
