用于马桶检测的抽水装置的制作方法

1.本实用新型涉及抽水装置,特别涉及一种用于马桶检测的抽水装置。


背景技术:

2.现有技术,马桶在进行功能测试时往往需要往马桶排水管道里面注水,测试完需及时清理里面的水。马桶主要有两种类型:有水箱马桶和无水箱马桶,有水箱马桶抽水位置在马桶后端的水箱部位,无水箱马桶抽水位置在马桶的排泄口位置,两种马桶抽水时,不借助工具的情况下人工根本无法操作。


技术实现要素:

3.根据本实用新型实施例,提供了一种用于马桶检测的抽水装置,包含抽水机,还包含:
4.抽水单元,抽水单元具有手动抽水管和自动抽水管;
5.切换单元,切换单元设有三个水口,分别与抽水机的进水口、手动抽水管和自动抽水管一端相连,切换单元切换抽水模式;
6.驱动单元,驱动单元与自动抽水管相连,驱动自动抽水管移动至马桶的抽水位置。
7.进一步,驱动单元包含:第一驱动组件和第二驱动组件;
8.第一驱动组件的输出端与自动抽水管相连,驱动自动抽水管沿水平方向移动;
9.第二驱动组件与第一驱动组件的输出端相连,第二驱动组件的输出端与自动抽水管相连,驱动自动抽水管沿竖直方向移动。
10.进一步,第一驱动组件包含:安装板、直线导轨和第一气缸;
11.安装板与自动抽水管相连,固定自动抽水管;
12.直线导轨水平固定在外部的固定装置上并与安装板相连,第一气缸的驱动端与安装板相连,驱动安装板沿直线导轨滑动。
13.进一步,第二驱动组件包含:第二气缸,第二气缸与第一驱动组件的输出端相连,第二气缸与自动抽水管相连,驱动自动抽水管沿竖直方向移动。
14.进一步,第二驱动组件还包含:连接板和直线轴承;
15.连接板与自动抽水管相连,固定自动抽水管;
16.直线轴承一端与第一驱动组件的输出端相连,另一端与连接板相连;
17.第二气缸与直线轴承平行设置在安装板和连接板之间,第二气缸驱动连接板竖直方向移动,从而带动自动抽水管移动。
18.进一步,还包含:导管,导管与自动抽水管另一端相连,导管可沿自动抽水管调节高度。
19.进一步,导管的材质为不锈钢。
20.进一步,还包含:弹簧平衡器、光电传感器和遮挡片;
21.弹簧平衡器固定在外部的固定装置上;
22.光电传感器设在弹簧平衡器表面;
23.遮挡片与弹簧平衡器的绳索相连,手动抽水管固定在弹簧平衡器的吊钩上。
24.根据本实用新型实施例的用于马桶检测的抽水装置,通过切换模式解决了不同产品的需求,自动模式提高了生产效率,节约了一定的人工成本;手动模式不需要人工开启、停止抽水机,方便了人工操作;其结构简单且成本低。
25.要理解的是,前面的一般描述和下面的详细描述两者都是示例性的,并 且意图在于提供要求保护的技术的进一步说明。
附图说明

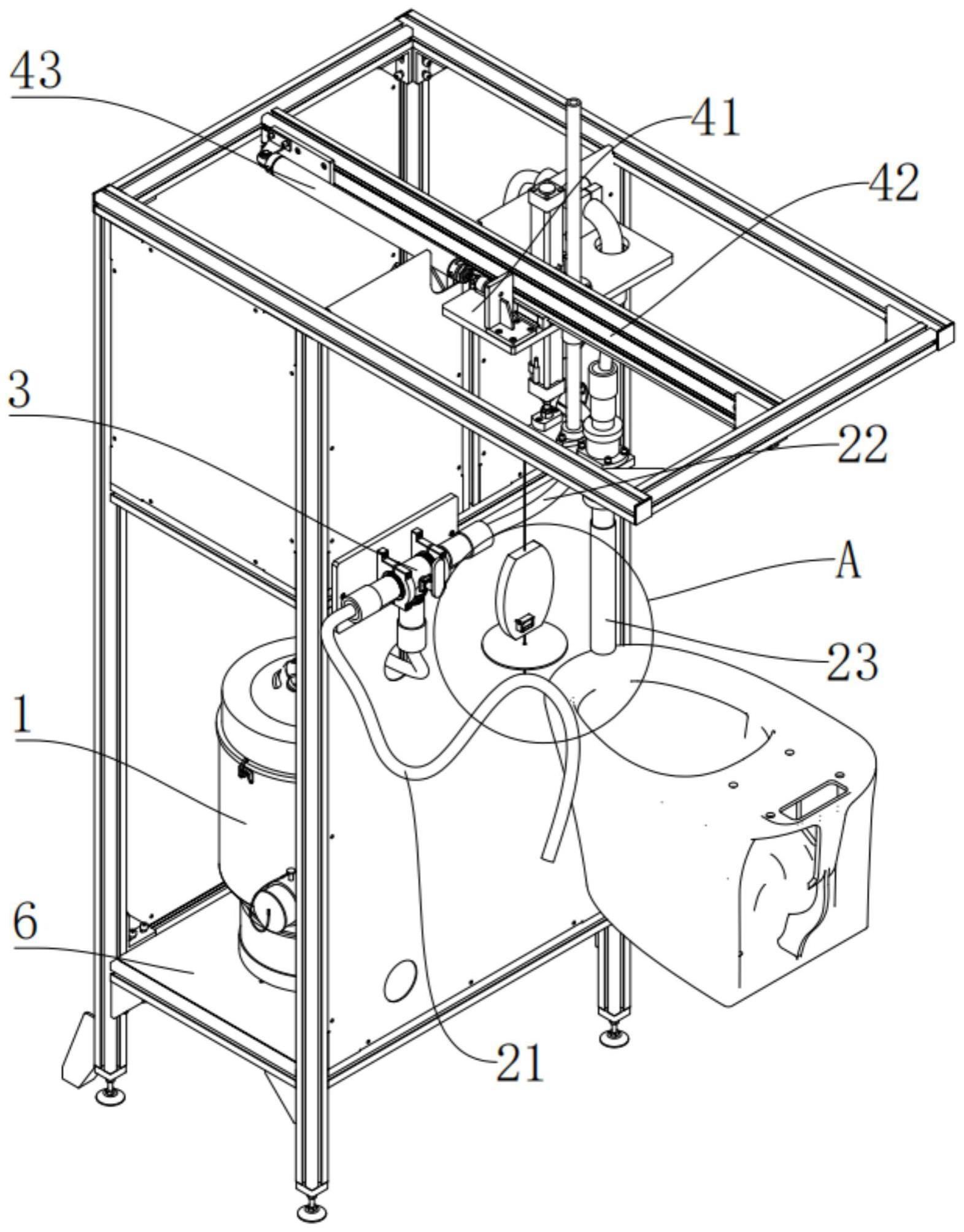

26.图1为根据本实用新型实施例用于马桶检测的抽水装置的立体结构图;
27.图2为根据本实用新型实施例用于马桶检测的抽水装置的图1中a处放大图;
28.图3为根据本实用新型实施例用于马桶检测的抽水装置的左视图;
29.图4为根据本实用新型实施例用于马桶检测的抽水装置的正视图。
实施方式
30.以下将结合附图,详细描述本实用新型的优选实施例,对本实用新型做进一步阐述。
31.首先,将结合图1~4描述根据本实用新型实施例的用于马桶检测的抽水装置,用于抽出马桶内的检测水,其应用场景很广。
32.如图1~4所示,本实用新型实施例的用于马桶检测的抽水装置,具有抽水机1、抽水单元、切换单元3和驱动单元,,切换单元3采用模式开关,旋钮开关切换模式,操作简单方便,抽水机1采用干湿两用的吸尘器,有两档吸力可随意切换,吸力恒定不衰减,还能吸走马桶内部的杂质,后期维护方便。
33.具体地,如图1、3、4所示,在本实施例中,抽水单元具有手动抽水管21和自动抽水管22,针对不同的马桶使用不同的抽水管,手动抽水管21和自动抽水管22为软管,能够方便地调整抽水位置;切换单元3设有三个水口,分别与抽水机1的进水口、手动抽水管21和自动抽水管22一端相连,切换单元3切换抽水模式,抽水模式为自动模式或手动模式,根据不同的马桶抽水位置切换手动抽水管21或自动抽水管22,实现不同方式的抽水;驱动单元与自动抽水管22相连,驱动自动抽水管22移动至马桶的抽水位置,实现自动抽水,结构简单,使用方便。
34.进一步,如图1、3所示,在本实施例中,驱动单元包含:第一驱动组件和第二驱动组件;第一驱动组件的输出端与自动抽水管22相连,驱动自动抽水管22沿水平方向移动;第二驱动组件与第一驱动组件的输出端相连,第二驱动组件的输出端与自动抽水管22相连,驱动自动抽水管22沿竖直方向移动,通过第一驱动组件和第二驱动组件实现自动抽水管22移动至指定位置,与马桶的排泄口紧贴,实现自动抽水,提高了生产效率,节约了一定的人工成本。
35.进一步,如图1、3所示,第一驱动组件包含:安装板41、直线导轨42和第一气缸43;安装板41与自动抽水管22相连,实现自动抽水管22的固定,防止管线缠绕;直线导轨42水平固定在外部的固定装置6上并与安装板41相连,第一气缸43的驱动端与安装板41相连,驱动
安装板41沿直线导轨42滑动,从而带动自动抽水管22沿直线导轨42移动,在本实施例中,plc控制第一气缸43,实现自动抽水管22的抽水端在设置的行程内在水平方向移动,控制简单,操作方便。
36.进一步,如图3所示,第二驱动组件包含:第二气缸51,第二气缸51与第一驱动组件的输出端相连,第二气缸51与自动抽水管22相连,驱动自动抽水管22沿竖直方向移动,在本实施例中,plc控制第二气缸51,实现自动抽水管22的抽水端在设置的行程内在竖直方向移动,结构简单,成本低。
37.进一步,如图3所示,在本实施例中,第二驱动组件还包含:连接板52和直线轴承53;连接板52与自动抽水管22相连,固定自动抽水管22;直线轴承53一端与第一驱动组件的输出端相连,另一端与连接板52相连;第二气缸51与直线轴承53平行设置在安装板41和连接板52之间,第二气缸51驱动连接板52竖直方向移动,从而带动自动抽水管22移动,第二气缸51、直线轴承53与连接板52的双连接,结构更为稳固紧密。
38.具体地,如图1、3、4所示,在本实施例中,还包含:导管23,导管23与自动抽水管22另一端相连,导管23可沿自动抽水管22调节高度,便于针对不同高度的马桶调节高度,实现导管23与马桶排泄口的紧贴。
39.进一步,如图1、3、4所示,在本实施例中,导管23的材质为不锈钢,不会因为抽水时的吸力导致抽水位置发生偏移,不锈钢具有良好的延展性和韧性,不易锈蚀,卫生环保,安全可靠。
40.具体地,如图1~4所示,在本实施例中,还包含:弹簧平衡器71、光电传感器72和遮挡片73;弹簧平衡器71固定在外部的固定装置6上;光电传感器72设在弹簧平衡器71表面;遮挡片73与弹簧平衡器71的绳索相连,手动抽水管21固定在弹簧平衡器71的吊钩上,人工拉动手动抽水管21时会拉长弹簧平衡器71的绳索,从而带动遮挡片73远离光电传感器72的感应范围,此时抽水机1就会启动,将手动抽水管21放回原处时,弹簧平衡器71的绳索会自动回原,光电传感器72又会检测到遮挡片73,抽水机1停止。
41.使用时,马桶移动至抽水工位并被前后限位固定住,马桶为有水箱马桶马桶时,旋钮切换单元3,调整为手动模式,人工拿起手动抽水管21至水箱,会拉长弹簧平衡器71的绳索,从而带动遮挡片73远离光电传感器72的感应范围,此时抽水机1就会启动,将手动抽水管21放回原处时,弹簧平衡器71的绳索会自动回原,光电传感器72又会检测到遮挡片73,抽水机1停止。马桶为无水箱马桶时,旋钮切换单元3,调整为自动模式,控制第一气缸43,驱动自动抽水管22水平移动至满行程,控制第二气缸51,驱动自动抽水管22竖直移动,导管23调节高度,使之底部与马桶的排泄口紧贴,抽水机1自动启动开始吸水,吸水完成后,第二气缸51、第一气缸43缩回原位,马桶向下一个工位移动。
42.以上,参照图1~4描述了根据本实用新型实施例的用于马桶检测的抽水装置,通过切换模式解决了不同产品的需求,自动模式提高了生产效率,节约了一定的人工成本;手动模式不需要人工开启、停止抽水机,方便了人工操作;其结构简单且成本低。
43.需要说明的是,在本说明书中,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包含
……”
限定的要素,并不排除在包括
要素的过程、方法、物品或者设备中还存在另外的相同要素。
44.尽管本实用新型的内容已经通过上述优选实施例作了详细介绍,但应当认识到上述的描述不应被认为是对本实用新型的限制。在本领域技术人员阅读了上述内容后,对于本实用新型的多种修改和替代都将是显而易见的。因此,本实用新型的保护范围应由所附的权利要求来限定。
