一种具有防腐结构的pe篷布
技术领域
1.本实用新型属于pe篷布技术领域，具体涉及一种具有防腐结构的pe篷布。


背景技术：

2.pe篷布主要应用在运输、帐篷以及建筑用来进行防水遮阳以及遮挡用，其生产制造一般选用hdpe(聚乙烯)，具备较高的应用溫度、强度、冲击韧性和耐化学性能。
3.申请号为202122187191.5的一种防火防晒篷布，包括篷布本体和牵引件，所述篷布本体包括基布层，所述基布层的外表面固定连接有加强层，所述基布层的内表面固定连接有内阻燃层，所述加强层的外表面固定连接有外阻燃层，所述外阻燃层的外表面固定连接有防水层，所述防水层的外表面固定连接有防晒膜，所述防晒膜的外表面设有防晒涂层。本技术通过内阻燃层和外阻燃层的设置，提升篷布的防火阻燃性能，通过防晒膜能够对太阳光起到阻挡作用，通过防晒涂层能够对太阳光进行吸收和反射，从而提升篷布的防晒性能，进而在篷布长期暴晒时，提升篷布对易燃物品遮盖时的防护效果，但是存在以下缺陷：
4.(1)pe篷布在使用时，将其通过牵引组件架设在物体的顶部，以实现防晒防水，在实际使用中，pe篷布的尺寸为固定的，进而当尺寸不足时，直接将其他篷布继续架设在周边，以实现增大面积，但是在实际增大铺设面积时，相邻的篷布之间存在空隙，导致其在防雨防水过程中，雨水从间隙处渗入的问题；
5.(2)pe篷布在使用过程中，经常风吹日晒，导致其耐腐蚀性差，进而使用寿命低的问题，为此我们提出一种具有防腐结构的pe篷布。


技术实现要素：

6.本实用新型的目的在于提供一种具有防腐结构的pe篷布，以解决上述背景技术中提出的pe篷布在使用中，进行拼接过程中存在空隙，容易渗水，同时pe篷布在长时间风吹雨淋下，容易腐蚀，造成使用寿命降低的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种具有防腐结构的pe篷布，包括篷布体，所述篷布体的侧壁分别安装有密封啮合外条和密封啮合内条，且相邻篷布体上的密封啮合内条卡合在相对应的密封啮合外条上，所述篷布体的表面上固定有防水布条，所述防水布条的一端和相对应的篷布体之间连接有魔术贴组。
8.优选的，所述魔术贴组由第一魔术贴和第二魔术贴组成，且第一魔术贴和第二魔术贴通过粘连固定。
9.优选的，所述密封啮合外条的横截面为u型结构，所述密封啮合外条和密封啮合内条均通过缝合固定在篷布体上。
10.优选的，所述篷布体的表面四个拐角处均固定有连接柱，所述连接柱上套设有转套，其中处于篷布体一侧的转套上连接有锁紧螺筒，所述篷布体另一侧的转套上连接有外套，所述外套的内部设置有转柱，所述转柱的一端固定有锁紧螺杆，所述锁紧螺杆的一端与相邻的锁紧螺筒通过螺纹连接。
11.优选的，所述连接柱的横截面为工字型结构，所述连接柱的纵截面为圆形结构。
12.优选的，所述转柱和外套的纵截面均为圆形结构，且转柱和外套两者的中心轴线相互重合，所述转柱的横截面为凸字型结构。
13.优选的，所述篷布体的外表面上设置有防腐涂层，且防腐涂层通过辊涂烘干在篷布体上。
14.与现有技术相比，本实用新型的有益效果是：
15.(1)通过设计的防水布条、魔术贴组、密封啮合外条以及密封啮合内条，将相邻的篷布体端部采用密封啮合内条镶嵌到密封啮合外条内，使其相邻篷布的空隙进行密封，然后通过防水布条采用魔术贴组进行粘连，实现对相连处的密封位置固定，进而使本实用新型pe篷布在拼接使用下不会产生空隙而出现渗水现象，通过设计的外套和转柱，实现将锁紧螺杆转动连接在相对应的转套上，通过设计的转套、连接柱、锁紧螺筒以及锁紧螺杆，将锁紧螺筒和锁紧螺杆通过相对应的转套以及连接柱连接在篷布体上，通过锁紧螺杆和相对应的锁紧螺筒进行螺纹旋合，从而实现对相邻篷布体进一步牵引锁紧，以防止其魔术贴出现松脱而造成密封不紧密。
16.(2)通过设计的防腐涂层，将其涂抹在篷布体的表面上，使其增加篷布体的耐腐性特性，进而提高本实用新型的使用寿命。
附图说明

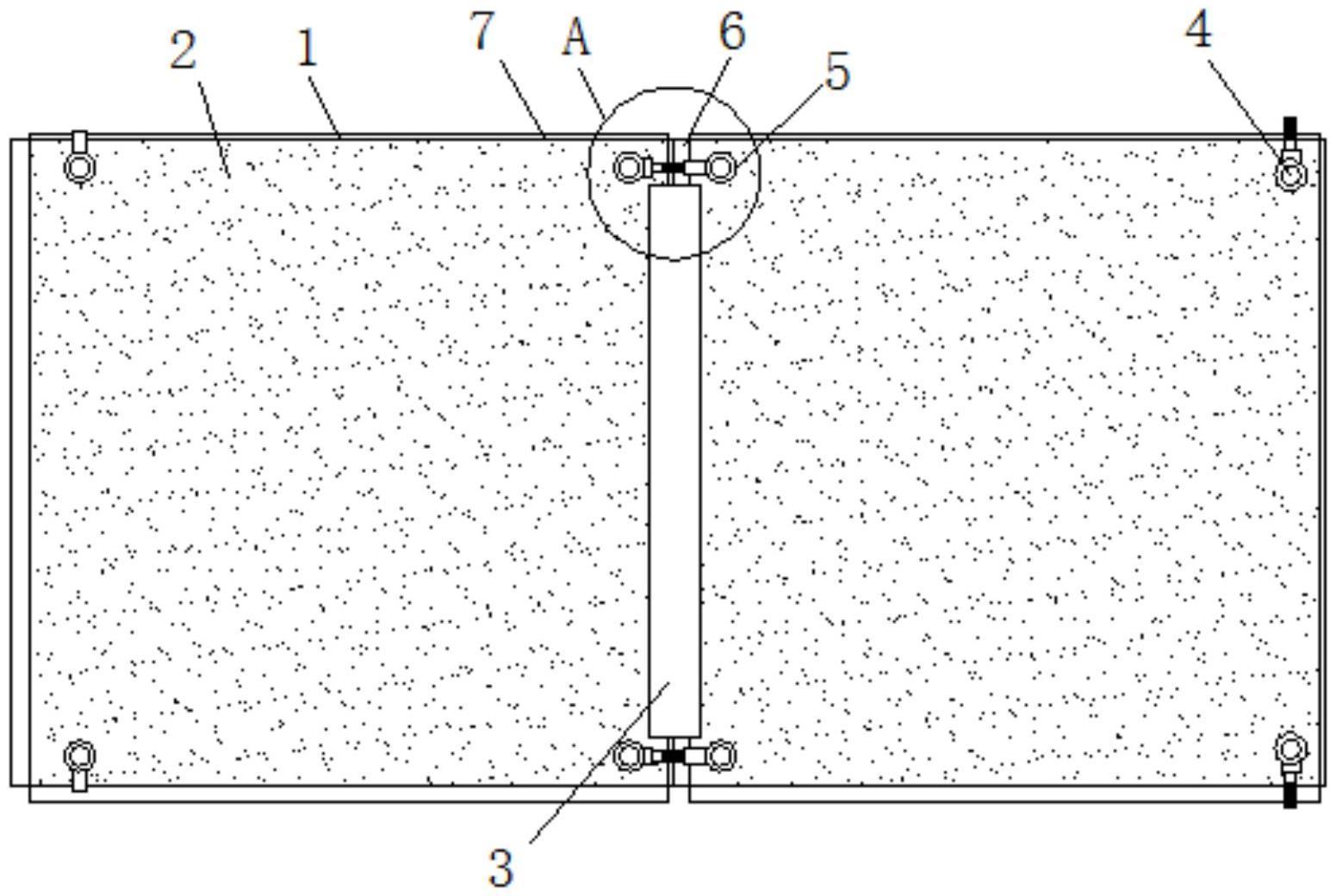

17.图1为本实用新型的结构示意图；
18.图2为本实用新型图1中的a处放大图；
19.图3为本实用新型连接柱、转套以及锁紧螺杆的组装立体图；
20.图4为本实用新型锁紧螺杆和锁紧螺杆的组装剖视图；
21.图5为本实用新型篷布体的局部拼接俯视图；
22.图中：1、篷布体；2、防腐涂层；3、防水布条；4、连接柱；5、转套；6、密封啮合外条；7、密封啮合内条；8、魔术贴组；9、外套；10、锁紧螺杆；11、锁紧螺筒；12、转柱。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.实施例
25.请参阅图1至图5，本实用新型提供一种技术方案：一种具有防腐结构的pe篷布，包括篷布体1，篷布体1的侧壁分别安装有密封啮合外条6和密封啮合内条7，且相邻篷布体1上的密封啮合内条7卡合在相对应的密封啮合外条6上，篷布体1的表面上固定有防水布条3，防水布条3的一端和相对应的篷布体1之间连接有魔术贴组8，魔术贴组8由第一魔术贴和第二魔术贴组成，且第一魔术贴和第二魔术贴通过粘连固定，密封啮合外条6的横截面为u型结构，通过设计的防水布条3、魔术贴组8、密封啮合外条6以及密封啮合内条7，将相邻的篷布体1端部采用密封啮合内条7镶嵌到密封啮合外条6内，使其相邻篷布的空隙进行密封，然
后通过防水布条3采用魔术贴组8进行粘连，实现对相连处的密封位置固定，进而使本实用新型pe篷布在拼接使用下不会产生空隙而出现渗水现象，密封啮合外条6和密封啮合内条7均通过缝合固定在篷布体1上。
26.本实施例中，优选的，篷布体1的表面四个拐角处均固定有连接柱4，连接柱4上套设有转套5，其中处于篷布体1一侧的转套5上连接有锁紧螺筒11，篷布体1另一侧的转套5上连接有外套9，外套9的内部设置有转柱12，通过设计的外套9和转柱12，实现将锁紧螺杆10转动连接在相对应的转套5上，转柱12的一端固定有锁紧螺杆10，通过设计的转套5、连接柱4、锁紧螺筒11以及锁紧螺杆10，将锁紧螺筒11和锁紧螺杆10通过相对应的转套5以及连接柱4连接在篷布体1上，通过锁紧螺杆10和相对应的锁紧螺筒11进行螺纹旋合，从而实现对相邻篷布体1进一步牵引锁紧，以防止其魔术贴出现松脱而造成密封不紧密，锁紧螺杆10的一端与相邻的锁紧螺筒11通过螺纹连接，连接柱4的横截面为工字型结构，连接柱4的纵截面为圆形结构，转柱12和外套9的纵截面均为圆形结构，且转柱12和外套9两者的中心轴线相互重合，转柱12的横截面为凸字型结构。
27.本实施例中，优选的，篷布体1的外表面上设置有防腐涂层2，且防腐涂层2通过辊涂烘干在篷布体1上，通过设计的防腐涂层2，将其涂抹在篷布体1的表面上，使其增加篷布体1的耐腐性特性，进而提高本实用新型的使用寿命。
28.本实用新型的工作原理及使用流程：本实用新型使用多个篷布体1进行拼接增大遮挡面积时，将相邻的篷布体1端部采用密封啮合内条7镶嵌到相邻篷布体1的密封啮合外条6内，使其相邻篷布的空隙进行密封，然后通过防水布条3采用魔术贴组8进行粘连，实现对相连处的密封位置固定，进而使本实用新型pe篷布在拼接使用下不会产生空隙而出现渗水现象，为进一步提高密封固定的牢固性，通过锁紧螺杆10和相对应的锁紧螺筒11进行螺纹旋合，从而实现对相邻篷布体1进一步牵引锁紧，以防止其魔术贴出现松脱而造成密封不紧密，本实用新型通过将防腐涂层2涂抹在篷布体1的表面上，使其增加篷布体1的耐腐性特性，进而提高本实用新型的使用寿命。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
