一种绿色建筑用轻质保温隔墙的制作方法

1.本实用新型涉及保温隔墙技术领域,尤其涉及一种绿色建筑用轻质保温隔墙。


背景技术:

2.隔墙是分隔建筑物内部空间的墙,一般要求轻、薄,有良好的隔声性能,同时应尽量便于拆装,是作为一般工业建筑、居住建筑、公共建筑工程的非承重内隔墙主要材料,随着人们对居住、工业、公共环境建筑物的要求越来越高,绿色环保的意识越来越完善,目前市面上的轻质保温隔墙密强度、保温和隔音效果方面难以很好的达到人们对建筑物内部隔墙的需求,在绿色环保方面也有所欠缺。所以,我们在这里提出了一种绿色建筑用轻质保温隔墙。
3.本背景技术部分中公开的以上信息仅用于理解本发明构思的背景技术,并且因此,它可以包含不构成现有技术的信息。


技术实现要素:

4.本实用新型的目的在于提供一种绿色建筑用轻质保温隔墙,以解决上述背景技术中提出的轻质保温隔墙强度、隔音效果一般以及不够节能环保的问题。
5.为了实现上述目的,本实用新型采用了如下技术方案:
6.一种绿色建筑用轻质保温隔墙,包括隔墙板、保温层、隔音层和榫槽,所述隔墙板由石膏板和水泥纤维覆盖版复合形成,隔墙板中间均匀等距开设有重心孔,所述保温层置于隔墙板外侧,所述隔音层置于保温层外侧,隔音层外表面设置有防水透气膜层,所述榫槽置于轻质保温隔墙的上下两端;
7.此外,优选的结构是,所述隔墙板由石膏板和水泥纤维复合形成,复合过程中采用高温高压压合的工艺;
8.此外,优选的结构是,所述重心孔有若干个,位于同一条垂直线上,各个重心孔之间均匀等距分布,重心孔的直径小于隔墙板的厚度;
9.此外,优选的结构是,所述保温层采用聚苯板材料;
10.此外,优选的结构是,所述隔音层采用玻璃棉材料;
11.此外,优选的结构是,所述榫槽设置于轻质保温隔墙的上下两端,榫槽形状与墙体相契合;
12.本实用新型的有益效果是:
13.本实用新型中,通过设计隔墙板、保温层和隔音层的多层结构,从而达到了更好的保温隔热效果和隔音减噪效果,有效的改善了室内环境,提升了舒适度;同时,榫槽的设计使得施工安装更加方便快捷,可以节省工期以及降低人工成本,提高了经济效益。
附图说明

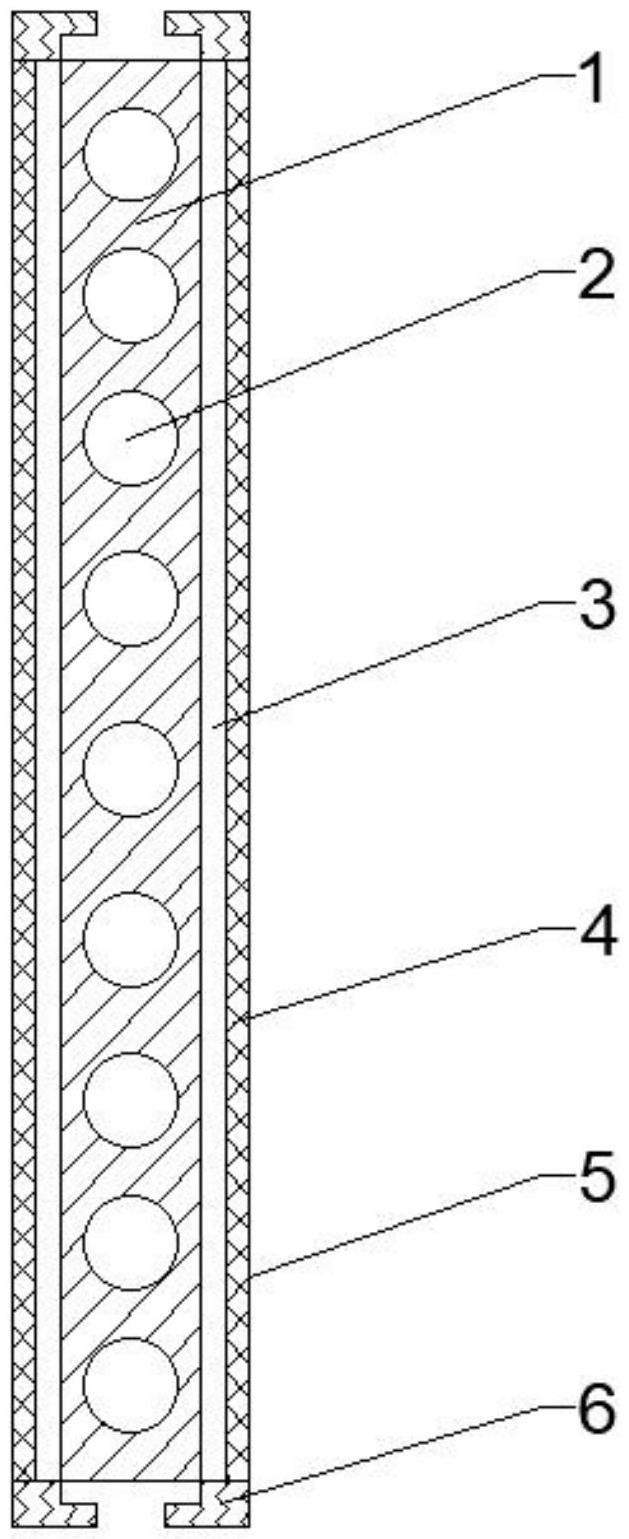

14.图1为本实用新型提出的一种绿色建筑用轻质保温隔墙的结构示意图;
15.图2为本实用新型提出的一种绿色建筑用轻质保温隔墙的安装示意图;
16.图中:1隔墙板、2重心孔、3保温层、4隔音层、5防水透气膜层、6榫槽、7墙体。
具体实施方式
17.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
18.在本实用新型的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。
19.此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,“多个”的含义是两个或两个以上,除非另有明确具体的限定。
20.参照图1-2,一种绿色建筑用轻质保温隔墙,包括隔墙板1、保温层3、隔音层4和榫槽6;
21.在其他实施例中,隔墙板1由石膏板和水泥纤维复合形成,复合过程中采用高温高压压合的工艺;
22.通过该设计,使得隔墙板1具备了石膏板轻质、防火和隔音的优点,还兼具了水泥纤维耐水、耐潮和耐腐蚀的优点;
23.隔墙板1由石膏板和水泥纤维覆盖版复合形成,隔墙板中间均匀等距开设有重心孔2;
24.在其他实施例中,重心孔2有若干个,位于同一条垂直线上,各个重心孔2之间均匀等距分布,重心孔2的直径小于隔墙板的厚度;
25.通过该设计,在不影响隔墙板1整体结构强度的情况下,使得隔墙板1的重量大幅降低,以达到轻质的要求;
26.保温层3置于隔墙板1外侧;
27.在其他实施例中,保温层3采用聚苯板材料;
28.通过该设计,可以使得保温层3具有更好的保温性能,同时兼具重量轻、隔热效果好的特点;
29.隔音层4置于保温层3外侧,隔音层4外表面设置有防水透气膜层5;
30.在其他实施例中,隔音层4采用玻璃棉材料;
31.通过该设计,充分利用了玻璃棉这种轻质保温材料其密度较低,但具有较好的隔音效果的特性,在不影响整体轻质的要求下,获得更好的隔音效果;
32.榫槽6置于轻质保温隔墙的上下两端;
33.在其他实施例中,榫槽6设置于轻质保温隔墙的上下两端,榫槽6形状与墙体7相契合;
34.通过该设计,使得施工安装更加方便快捷,可以节省工期以及降低人工成本,提高了经济效益;
35.本实施例中,通过设计隔墙板、保温层和隔音层的多层结构,从而达到了更好的保温隔热效果和隔音减噪效果,有效的改善了室内环境,提升了舒适度;同时,榫槽的设计使得施工安装更加方便快捷,可以节省工期以及降低人工成本,提高了经济效益。
36.以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。


技术特征:
1.一种绿色建筑用轻质保温隔墙,包括隔墙板(1)、保温层(3)、隔音层(4)和榫槽(6),其特征在于,所述隔墙板(1)由石膏板和水泥纤维覆盖板复合形成,隔墙板(1)中间均匀等距开设有重心孔(2),所述保温层(3)置于隔墙板(1)外侧,所述隔音层(4)置于保温层(3)外侧,隔音层(4)外表面设置有防水透气膜层(5),所述榫槽(6)置于轻质保温隔墙的上下两端。2.根据权利要求1所述的一种绿色建筑用轻质保温隔墙,其特征在于,所述隔墙板(1)由石膏板和水泥纤维复合形成,复合过程中采用高温高压压合的工艺。3.根据权利要求1所述的一种绿色建筑用轻质保温隔墙,其特征在于,所述重心孔(2)有若干个,位于同一条垂直线上,各个重心孔(2)之间均匀等距分布,重心孔(2)的直径小于隔墙板(1)的厚度。4.根据权利要求1所述的一种绿色建筑用轻质保温隔墙,其特征在于,所述保温层(3)采用聚苯板材料。5.根据权利要求1所述的一种绿色建筑用轻质保温隔墙,其特征在于,所述隔音层(4)采用玻璃棉材料。6.根据权利要求1所述的一种绿色建筑用轻质保温隔墙,其特征在于,所述榫槽(6)设置于轻质保温隔墙的上下两端,榫槽(6)形状与墙体(7)相契合。

技术总结
本实用新型涉及保温隔墙技术领域,尤其涉及一种绿色建筑用轻质保温隔墙,包括隔墙板、保温层、隔音层和榫槽,所述隔板墙由石膏板和水泥纤维覆盖版复合形成,隔板墙中间均匀等距开设有重心孔,所述保温层置于隔墙板外侧,所述隔音层置于保温层外侧,隔音层外表面设置有防水透气膜层,所述榫槽置于轻质保温隔墙的上下两端。本实用新型中,通过设计隔墙板、保温层和隔音层的多层结构,从而达到了更好的保温隔热效果和隔音减噪效果,有效的改善了室内环境,提升了舒适度;同时,榫槽的设计使得施工安装更加方便快捷,可以节省工期以及降低人工成本,提高了经济效益。提高了经济效益。提高了经济效益。


技术研发人员:周成坤 邱亚芬 汤波 成亚明 陈幸
受保护的技术使用者:江苏特博特建筑节能科技有限公司
技术研发日:2023.03.20
技术公布日:2023/10/27
