一种用于建筑施工的加固支撑装置的制作方法

1.本实用新型涉及建筑施工技术领域,尤其是一种用于建筑施工的加固支撑装置。


背景技术:

2.在对危旧建筑改造时,需要应用到加固支撑装置,从而来保证后续施工的稳定性。目前多数的装置多采用侧向支撑,无法从建筑底部进行支撑,支撑效果不佳,无法灵活调整支撑高度。


技术实现要素:

3.针对背景技术中提到的问题,本实用新型的目的是提供一种用于建筑施工的加固支撑装置,以解决背景技术中提到的问题。
4.本实用新型的上述技术目的是通过以下技术方案得以实现的:一种用于建筑施工的加固支撑装置,包括底座,所述底座底部设有四组支腿,所述底座上设置有第一固定板,所述第一固定板上设有第一安装板,所述第一安装板上设有伸缩杆,所述伸缩杆的另一端固定安装有第二固定板,所述第二固定板的内部设有第一伺服电机,所述第一伺服电机的输出端通过联轴器传动连接有螺纹杆,所述螺纹杆上设有两组方向相反的螺纹,所述螺纹杆上螺纹连接有两组螺纹套筒,所述第二固定板的顶部通过第一滑动机构滑动连接有夹块,所述第二固定板的底部通过第二滑动机构滑动连接有连杆,所述连杆的另一端铰接在所述第一安装板上。
5.通过上述技术方案,使用时,伺服电机启动带动螺纹杆转动,螺纹杆转动后带动螺纹套筒转动,螺纹套筒转动后通过第二滑动机构带动连杆滑动,连杆滑动后带动第二固定板升升高,第一滑动机构带动夹块夹持,可以根据需要可以通过支撑的装置来调节第二固定板的大小,从而进一步提高了支撑作用,其中伸缩杆的设置起到了导向作用,其中连杆的设置使得设备在运行时可以有效的保证装置的建筑整体的稳定性。
6.较佳的,所述底座内设有两组伺服电缸,所述底座的顶部开始有两组通孔,两组所述伺服电缸的活塞杆分别滑动连接在两组所述通孔内,两组所述伺服电缸的输出端设置在所述第一固定板的底部。
7.通过上述技术方案,其中两组伺服电机启动带动第一固定板上升,上升即可调整第一固定板的高度。
8.较佳的,所述第一滑动机构包括第一滑轨和第一滑块,所述第一滑轨开设在所述第二固定板的顶部,所述第一滑块设有两组,两组所述第一滑块均滑动连接在所述第一滑轨上。
9.通过上述技术方案,其中螺纹杆转动后带动螺纹套筒滑动,螺纹套筒滑动后带动螺纹杆滑动,螺纹杆滑动后带动第一滑块滑动,第一滑块滑动后带动夹块滑动。
10.较佳的,所述第二滑动机构包括第二滑块和第二滑轨,所述第二滑轨开设在所述第二滑轨的底部,所述第二滑块设有两组,两组所述第二滑块均滑动连接在所述第二滑轨
上。
11.通过上述技术方案,其中螺纹杆转动后带动螺纹套筒滑动,螺纹套筒滑动后带动第二滑块滑动,第二滑块滑动后带动第二安装板滑动。
12.较佳的,所述伸缩杆包括第一杆体和第二杆体,所述第一杆体设置在第一安装板上,所述第二杆体设置在所述第二固定板上,所述第一杆体与所述第二杆体滑动连接,所述第二杆体内设有弹簧。
13.通过上述技术方案,其中第一杆体、第二杆体和弹簧的设置起到了导向的作用。
14.较佳的,所述第二滑块的底部固定安装有第二安装板,所述连杆铰接在所述第二安装板上。
15.通过上述技术方案,其实第二滑块滑动带动第二安装板滑动,第二安装板滑动后带动带动连杆滑动。
16.较佳的,所述第一固定板的底部设有四组支撑杆,四组所述支撑杆的底部均设有轮子。
17.通过上述技术方案,其中支撑杆和轮子的设置可以方便整体结构方便移动。
18.综上所述,本实用新型主要具有以下有益效果:
19.使用时,伺服电机启动带动螺纹杆转动,螺纹杆转动后带动螺纹套筒转动,螺纹套筒转动后通过第二滑动机构带动连杆滑动,连杆滑动后带动第二固定板升升高,第一滑动机构带动夹块夹持,可以根据需要可以通过支撑的装置来调节第二固定板的大小,从而进一步提高了支撑作用,其中伸缩杆的设置起到了导向作用,其中连杆的设置使得设备在运行时可以有效的保证装置的建筑整体的稳定性。
附图说明

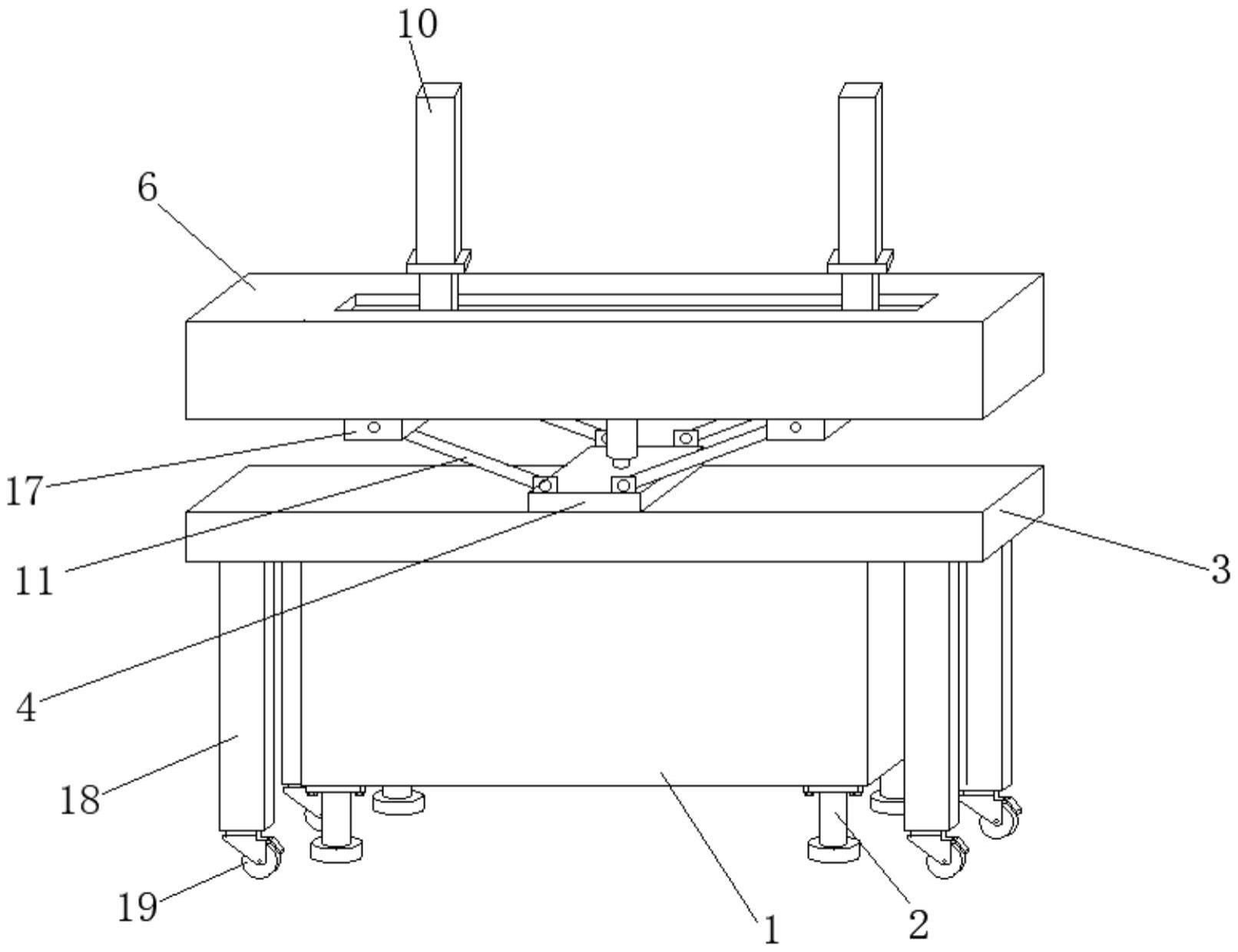

20.图1是本实用新型的结构示意图;
21.图2是本实用新型的主视结构示意图;
22.图3是本实用新型的剖视结构示意图;
23.图4是本实用新型的图3中a区放大结构示意图。
24.附图标记:1、底座;2、支腿;3、第一固定板;4、第一安装板;5、伸缩杆;501、第一杆体;502、第二杆体;6、第二固定板;7、第一伺服电机;8、螺纹杆;9、螺纹套筒;10、夹块;11、连杆;12、伺服电缸;13、通孔;14、第一滑动机构;1401、第一滑轨;1402、第一滑块;15、第二滑动机构;1501、第二滑块;1502、第二滑轨;16、弹簧;17、第二安装板;18、支撑杆;19、轮子。
具体实施方式
25.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
26.参考图1到图4,一种用于建筑施工的加固支撑装置,包括底座1,底座1底部设有四组支腿2,底座1上设置有第一固定板3,第一固定板3上设有第一安装板4,第一安装板4上设有伸缩杆5,伸缩杆5的另一端固定安装有第二固定板6,第二固定板6的内部设有第一伺服
电机7,第一伺服电机7的输出端通过联轴器传动连接有螺纹杆8,螺纹杆8上设有两组方向相反的螺纹,螺纹杆8上螺纹连接有两组螺纹套筒9,第二固定板6的顶部通过第一滑动机构14滑动连接有夹块10,第二固定板6的底部通过第二滑动机构15滑动连接有连杆11,连杆11的另一端铰接在第一安装板4上;使用时,伺服电机启动带动螺纹杆8转动,螺纹杆8转动后带动螺纹套筒9转动,螺纹套筒9转动后通过第二滑动机构15带动连杆11滑动,连杆11滑动后带动第二固定板6升升高,第一滑动机构14带动夹块10夹持,可以根据需要可以通过支撑的装置来调节第二固定板6的大小,从而进一步提高了支撑作用,其中伸缩杆5的设置起到了导向作用,其中连杆11的设置使得设备在运行时可以有效的保证装置的建筑整体的稳定性。
27.参考图1到图4,底座1内设有两组伺服电缸12,底座1的顶部开始有两组通孔13,两组伺服电缸12的活塞杆分别滑动连接在两组通孔13内,两组伺服电缸12的输出端设置在第一固定板3的底部;其中两组伺服电机启动带动第一固定板3上升,上升即可调整第一固定板3的高度。
28.参考图1到图4,第一滑动机构14包括第一滑轨1401和第一滑块1402,第一滑轨1401开设在第二固定板6的顶部,第一滑块1402设有两组,两组第一滑块1402均滑动连接在第一滑轨1401上;其中螺纹杆8转动后带动螺纹套筒9滑动,螺纹套筒9滑动后带动螺纹杆8滑动,螺纹杆8滑动后带动第一滑块1402滑动,第一滑块1402滑动后带动夹块10滑动。
29.参考图1到图4,第二滑动机构15包括第二滑块1501和第二滑轨1502,第二滑轨1502开设在第二滑轨1502的底部,第二滑块1501设有两组,两组第二滑块1501均滑动连接在第二滑轨1502上;其中螺纹杆8转动后带动螺纹套筒9滑动,螺纹套筒9滑动后带动第二滑块1501滑动,第二滑块1501滑动后带动第二安装板17滑动。
30.参考图1到图4,伸缩杆5包括第一杆体501和第二杆体502,第一杆体501设置在第一安装板4上,第二杆体502设置在第二固定板6上,第一杆体501与第二杆体502滑动连接,第二杆体502内设有弹簧16;其中第一杆体501、第二杆体502和弹簧16的设置起到了导向的作用。
31.参考图1到图4,第二滑块1501的底部固定安装有第二安装板17,连杆11铰接在第二安装板17上;其实第二滑块1501滑动带动第二安装板17滑动,第二安装板17滑动后带动带动连杆11滑动。
32.参考图1到图4,第一固定板3的底部设有四组支撑杆18,四组支撑杆18的底部均设有轮子19;其中支撑杆18和轮子19的设置可以方便整体结构方便移动。
33.使用原理及优点:使用时,伺服电机启动带动螺纹杆8转动,螺纹杆8转动后带动螺纹套筒9转动,螺纹套筒9转动后通过第二滑动机构15带动连杆11滑动,连杆11滑动后带动第二固定板6升升高,第一滑动机构14带动夹块10夹持,可以根据需要可以通过支撑的装置来调节第二固定板6的大小,从而进一步提高了支撑作用,其中伸缩杆5的设置起到了导向作用,其中连杆11的设置使得设备在运行时可以有效的保证装置的建筑整体的稳定性。
34.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
