一种基坑支护用的施工围挡的制作方法

1.本实用新型涉及建筑施工技术领域,具体为一种基坑支护用的施工围挡。


背景技术:

2.建筑基坑是指为了便于建筑物基础与地下室的施工所开挖的地面以下的空间,基坑一般是露天设置。建筑基坑的开挖一般会对周边环境造成一定的影响,为保证地下施工结构及基坑周边环境的安全,一般会对基坑侧壁和周边环境采用支撑、加固等保护措施,即为基坑支护。例如为了防止非施工人员进入基坑,基坑的外围一般会设置有围挡;
3.现有的围挡在使用时,安装、搬运都较为繁琐、不便;
4.本实用新型的目的在于提供一种基坑支护用的施工围挡,以解决上述背景技术中提到的问题。


技术实现要素:

5.为实现上述目的,本实用新型提供一种基坑支护用的施工围挡,包括对称设置的底板、连接杆、围板,所述底板上端面对称设有安装架,对称设置的所述安装架从上往下依次设有第一通孔、第二通孔,所述连接杆设有转动安装在所述第一通孔内的转轴,所述连接杆外壁设有第一连接座和第二连接座,所述围板可拆卸安装在所述第一连接座和第二连接座内,对称设置的所述底板相互靠近的一端设有向内凹进的内螺纹槽,所述内螺纹槽内转动连接有螺轴,对称设置的所述螺轴相互靠近的一端设有转动块。
6.优选的:所述连接杆设有与所述第二通孔内径大小一致的贯穿孔,所述第二通孔和所述贯穿孔内设有锁紧螺杆。
7.优选的:所述第一连接座和第二连接座均设有限位槽,所述第一连接座的限位槽贯穿所述第一连接座,所述第二连接座的限位槽不贯穿所述第二连接座。
8.优选的:所述围板靠近所述连接杆的一端设有安装在所述限位槽内的限位件。
9.优选的:所述限位槽与所述限位件均为梯形。
10.优选的:所述限位件与所述第一连接座和第二连接座通过螺栓固定连接。
11.优选的:所述转动块外壁设有防滑条纹。
12.与现有技术相比,本实用新型的有益效果为:
13.本实用新型通过在底板上端面设置安装架,通过在两个安装架之间设置可折叠的连接杆,在不使用时,能够折叠上连接杆,以便于进行搬运,在支护基坑时,又能快速的打开连接杆,安装上围板,进行支护。
附图说明

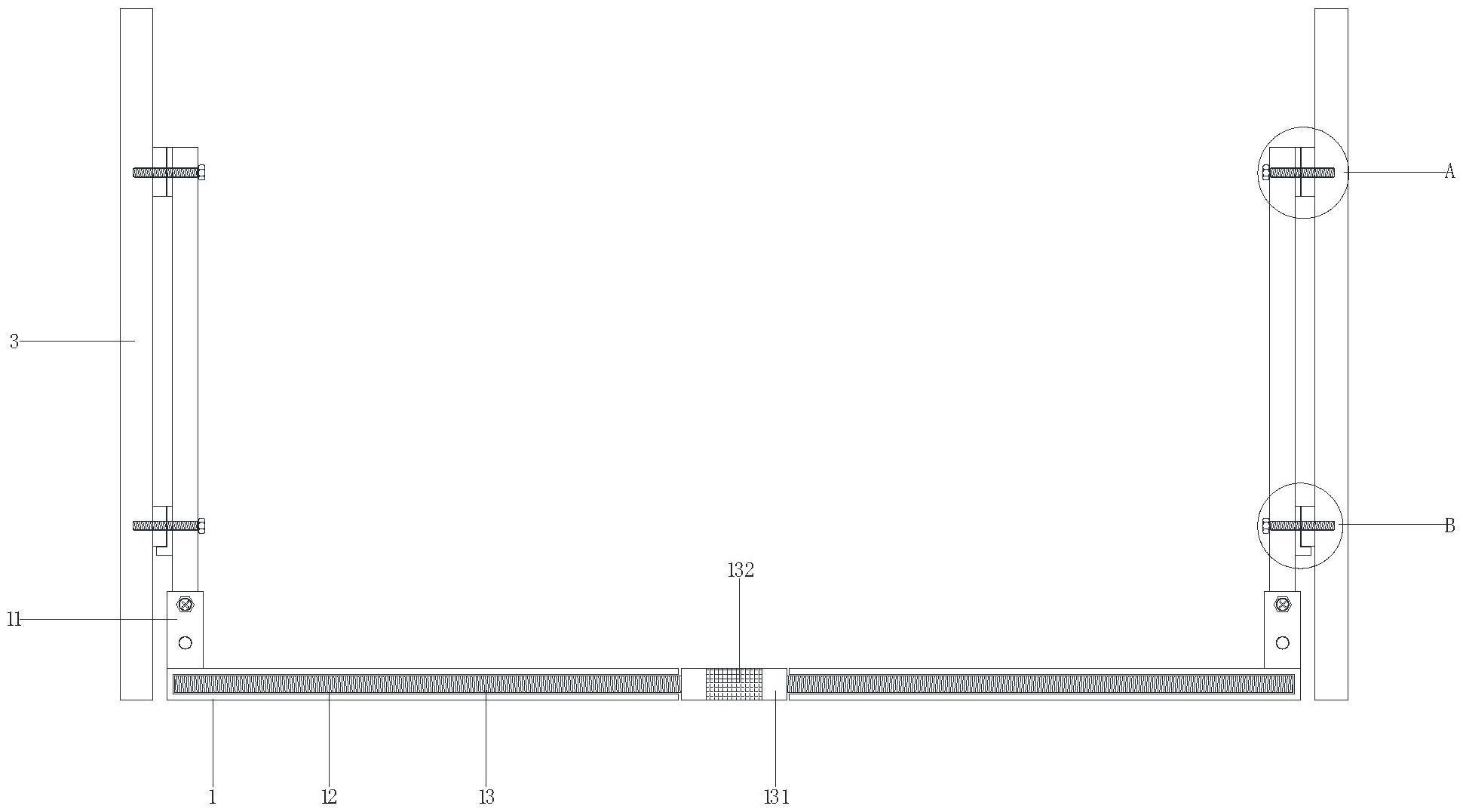

14.图1为本实用新型的整体结构示意图;
15.图2为本实用新型的整体结构示意图;
16.图3为本实用新型的连接杆结构示意图;
17.图4为本实用新型的围板俯视图;
18.图5为本实用新型的a的放大图;
19.图6为本实用新型的b的放大图;
20.图7为本实用新型的c的放大图;
21.图8为本实用新型的d的放大图。
22.图中:1、底板;11、安装架;111、第一通孔;112、第二通孔;12、内螺纹槽;13、螺轴;131、转动块;132、防滑条纹;2、连接杆;21、转轴;22、第一连接座;23、第二连接座;24、贯穿孔;25、锁紧螺杆;26、限位槽;3、围板;31、限位件;4、螺栓。
具体实施方式
23.为了便于理解本实用新型,下面将参照相关附图对本实用新型进行更加全面的描述,附图中给出了本实用新型的若干实施例,但是本实用新型可以通过不同的形式来实现,并不限于文本所描述的实施例,相反的,提供这些实施例是为了使对本实用新型公开的内容更加透彻全面。
24.需要说明的是,当元件被称为“固设于”另一个元件,它可以直接在另一个元件上也可以存在居中的元件,当一个元件被认为是“连接”另一个元件,它可以是直接连接到另一个元件或者可能同时存在居中元件,本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
25.除非另有定义,本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常连接的含义相同,本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的,不是旨在于限制本实用新型,本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
26.以下结合附图对本实用新型作进一步详细说明。
27.实施例一
28.请参阅图1-8,本实用新型提供一种基坑支护用的施工围挡,包括对称设置的底板1、连接杆2、围板3,所述底板1上端面对称设有安装架11,对称设置的所述安装架11从上往下依次设有第一通孔111、第二通孔112,所述连接杆2设有转动安装在所述第一通孔111内的转轴21,所述连接杆2外壁设有第一连接座22和第二连接座23,所述围板3可拆卸安装在所述第一连接座22和第二连接座23内,对称设置的所述底板1相互靠近的一端设有向内凹进的内螺纹槽12,所述内螺纹槽12内转动连接有螺轴13,对称设置的所述螺轴13相互靠近的一端设有转动块131。
29.请着重参考图8,所述连接杆2设有与所述第二通孔112内径大小一致的贯穿孔24,所述第二通孔112和所述贯穿孔24内设有锁紧螺杆25,此设计能够锁住连接杆2。
30.请着重参考图5、图6、图7,所述第一连接座22和第二连接座23均设有限位槽26,所述第一连接座22的限位槽26贯穿所述第一连接座22,所述第二连接座23的限位槽26不贯穿所述第二连接座23,此设计能够连接上围板3,所述围板3靠近所述连接杆2的一端设有安装在所述限位槽26内的限位件31,此设计能够限制住围板3,所述限位槽26与所述限位件31均为梯形,此设计能够提升围板3安装的稳定性。
31.请着重参考图1、图2,所述限位件31与所述第一连接座22和第二连接座23通过螺
栓4固定连接,此设计能够固定连接围板3,所述转动块131外壁设有防滑条纹132,此设计具有良好的防滑性。
32.本实用新型实施例一的具体操作方式如下:
33.在安装围板3时,转动连接杆2,使贯穿孔24与安装架11的第二通孔112重合在一起,然后将锁紧螺杆25锁住连接杆2,此时将围板3的限位件31对准第一连接座22的限位槽26,向下推动围板3,使第一个限位件31贯穿第一连接座22的限位槽26后安装在第二连接座23的限位槽26内,此时第二个限位件31正好安装在第一连接座22的限位槽26内,此时使用螺栓4将第一连接座22和第二连接座23与限位件31固定连接,完围板3的安装,此时手握住转动块131的防滑条纹132,并转动,转动块131带动螺轴13转动,螺轴13与内螺纹槽12相互啮合,使得两个底板1相互远离,直到围板3抵住基坑的内壁,完成安装工作。
34.上述结合附图对本实用新型进行了示例性描述,显然本实用新型具体实现并不受上述方式的限制,只要采用了本实用新型的方法构思和技术方案进行的这种非实质改进,或未经改进将本实用新型的构思和技术方案直接应用于其他场合的,均在本实用新型的保护范围之内。


技术特征:
1.一种基坑支护用的施工围挡,包括对称设置的底板(1)、连接杆(2)、围板(3),其特征在于:所述底板(1)上端面对称设有安装架(11),对称设置的所述安装架(11)从上往下依次设有第一通孔(111)、第二通孔(112),所述连接杆(2)设有转动安装在所述第一通孔(111)内的转轴(21),所述连接杆(2)外壁设有第一连接座(22)和第二连接座(23),所述围板(3)可拆卸安装在所述第一连接座(22)和第二连接座(23)内,对称设置的所述底板(1)相互靠近的一端设有向内凹进的内螺纹槽(12),所述内螺纹槽(12)内转动连接有螺轴(13),对称设置的所述螺轴(13)相互靠近的一端设有转动块(131)。2.根据权利要求1所述的一种基坑支护用的施工围挡,其特征在于:所述连接杆(2)设有与所述第二通孔(112)内径大小一致的贯穿孔(24),所述第二通孔(112)和所述贯穿孔(24)内设有锁紧螺杆(25)。3.根据权利要求2所述的一种基坑支护用的施工围挡,其特征在于:所述第一连接座(22)和第二连接座(23)均设有限位槽(26),所述第一连接座(22)的限位槽(26)贯穿所述第一连接座(22),所述第二连接座(23)的限位槽(26)不贯穿所述第二连接座(23)。4.根据权利要求3所述的一种基坑支护用的施工围挡,其特征在于:所述围板(3)靠近所述连接杆(2)的一端设有安装在所述限位槽(26)内的限位件(31)。5.根据权利要求4所述的一种基坑支护用的施工围挡,其特征在于:所述限位槽(26)与所述限位件(31)均为梯形。6.根据权利要求5所述的一种基坑支护用的施工围挡,其特征在于:所述限位件(31)与所述第一连接座(22)和第二连接座(23)通过螺栓(4)固定连接。7.根据权利要求1所述的一种基坑支护用的施工围挡,其特征在于:所述转动块(131)外壁设有防滑条纹(132)。

技术总结
本实用新型提供一种基坑支护用的施工围挡,包括对称设置的底板、连接杆、围板,其特征在于:所述底板上端面对称设有安装架,对称设置的所述安装架从上往下依次设有第一通孔、第二通孔,所述连接杆设有转动安装在所述第一通孔内的转轴,所述连接杆外壁设有第一连接座和第二连接座,所述围板可拆卸安装在所述第一连接座和第二连接座内,对称设置的所述底板相互靠近的一端设有向内凹进的内螺纹槽,所述内螺纹槽内转动连接有螺轴,对称设置的所述螺轴相互靠近的一端设有转动块。本实用新型在不使用时,能够折叠在一起,以便于搬运整体设备,且在安装时,能够快速的组装围板以对基坑进行支护。护。护。


技术研发人员:赵李春
受保护的技术使用者:浙江升浙建设集团有限公司
技术研发日:2023.06.20
技术公布日:2023/10/27
