1.本实用新型涉及塑料颗粒冷却用装置技术领域，具体是指一种高填充改性塑料冷却装置。


背景技术：

2.在塑料加工成型过程中，将所需要的各种助剂、填料与少量载体树脂进行混炼而制得的粒料,填充母料可以改善塑料的性能，是塑料生产中必不可少的添加料,改性塑料填充母料在通过螺杆挤出机挤出造粒后，温度较高，不能立即进行封装，必须经过冷却和干燥后才能进行包装。现有技术的高填充改性塑料冷却装置通过将热饲料加入水中进行降温冷却，降温效率较低，且不易晾干水分。


技术实现要素：

3.本实用新型针对上述问题提出一种高填充改性塑料冷却装置。
4.本实用新型所采用的技术方案为：一种高填充改性塑料冷却装置，其特征在于：包括装置本体，所述装置本体的内部设有传送机构、喷水机构和散热机构，所述传送机构包括传送辊和传送带，所述传送带上等间隔开设有多个漏水孔，所述装置本体在传送机构的一端上方设有进料口，所述进料口的底部固定有倾斜设置的下料导板，所述下料导板的两侧均固定有下料挡板，所述喷水机构包括分别设置在传送带上下两侧的喷水管，所述喷水管连接有水管，所述水管连接有水箱，所述喷水机构远离进料口的一侧设有散热机构，所述散热机构包括多个散热风扇一，所述装置本体在传送机构的另一端靠近散热机构的一侧设有下料口。
5.所述散热风扇一同轴且固定连接有旋转轴，所述旋转轴的底端固定连接有锥齿轮二，所述锥齿轮二啮合连接有锥齿轮一，所述锥齿轮一同轴且固定连接有转杆，所述转杆在装置本体内转动，所述转杆的一端固定连接有电机。
6.装置本体靠近下料口的外部固定有散热箱，所述转杆的一端延伸至散热箱内并同轴连接有散热风扇二，所述散热风扇二向下料口的底部吹风。
7.所述装置本体的底部和水箱的顶部均设有连接口，两个连接口之间外接连接管，所述连接管上设有抽水泵。
8.所述下料导板的底部与传送带之间滑动接触。
9.本实用新型的有益效果：
10.本实用新型整体结构简单。一种高填充改性塑料冷却装置，通过水喷淋之后经过吹风散热，有利于快速给塑料颗粒散热，并且以传送带的方式进行输送，实现了提高散热的效率的问题，节约人工成本。
附图说明

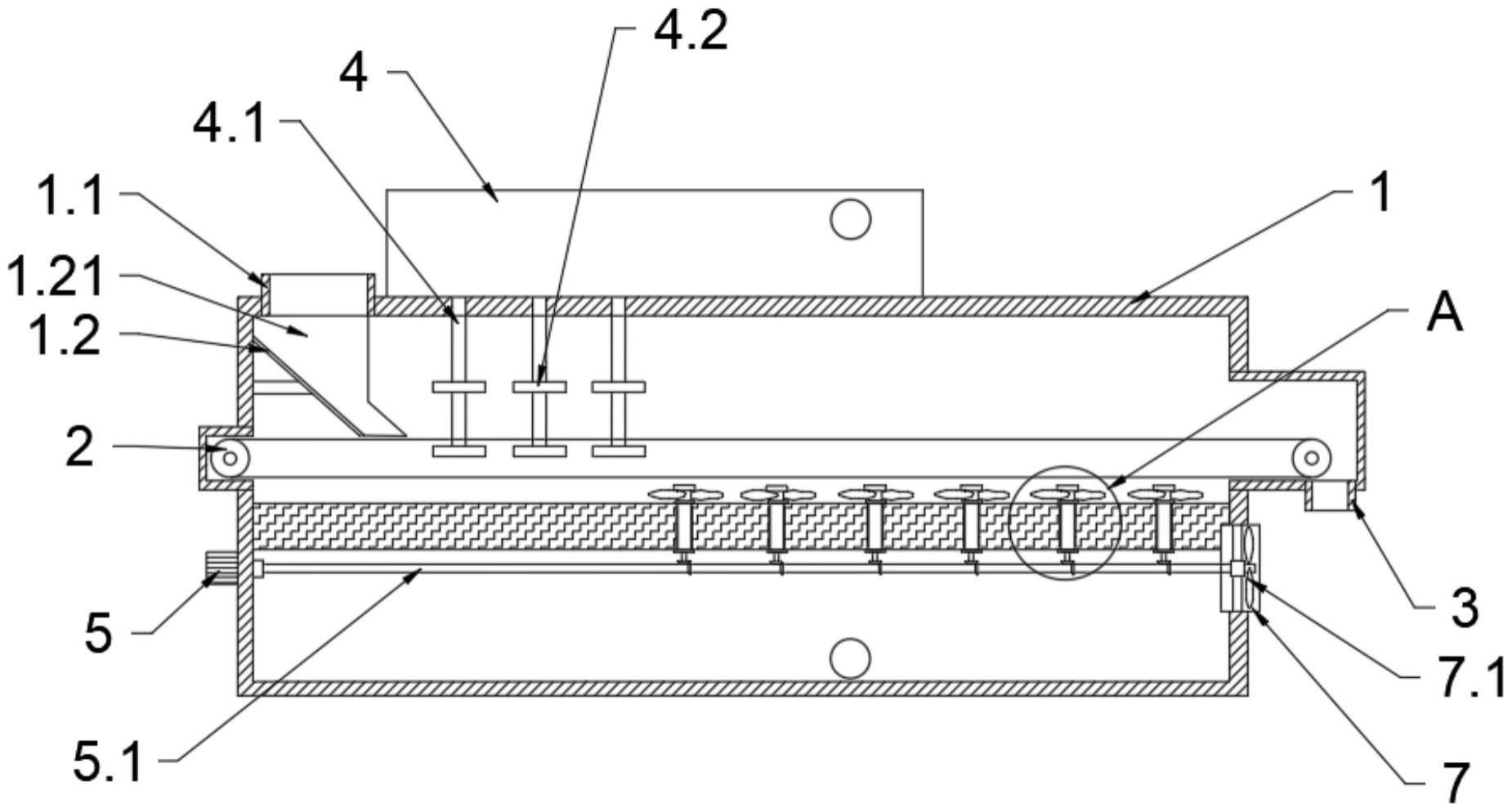

11.图1为本实用新型一种高填充改性塑料冷却装置的整体结构示意图。
12.图2为本实用新型一种高填充改性塑料冷却装置的a部结构示意图。
13.(1、装置本体；1.1、进料口；1.2、下料导板；1.21、下料挡板；2、传送机构；3、下料口；4、水箱；4.1、水管；4.2、喷水管；5、电机；5.1、转杆；5.2、锥齿轮一；6、散热风扇一；6.1、旋转轴；6.2、锥齿轮二；7、散热箱；7.1、散热风扇二)
具体实施方式
14.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
15.下面结合附图对本实用新型作进一步说明。
16.本实用新型提供一种如图所示的一种高填充改性塑料冷却装置，其特征在于：包括装置本体1，所述装置本体1的内部设有传送机构2、喷水机构和散热机构，所述传送机构2包括传送辊和传送带以及带动其工作的传送电机，所述传送带上等间隔开设有多个漏水孔，所述装置本体1在传送机构2的一端上方设有进料口1.1，所述进料口1.1的底部固定有倾斜设置的下料导板1.2，所述下料导板1.2的底部与传送带之间滑动接触，所述下料导板1.2的两侧均固定有下料挡板1.21，所述喷水机构包括分别设置在传送带上下两侧的喷水管4.2，所述喷水管4.2连接有水管4.1，所述水管4.1连接有水箱4，所述装置本体1的底部和水箱4的顶部均设有连接口，两个连接口之间外接连接管，所述连接管上设有抽水泵。所述喷水机构远离进料口1.1的一侧设有散热机构，所述散热机构包括多个散热风扇一6，所述散热风扇一6同轴且固定连接有旋转轴6.1，所述旋转轴6.1的底端固定连接有锥齿轮二6.2，所述锥齿轮二6.2啮合连接有锥齿轮一5.2，所述锥齿轮一5.2同轴且固定连接有转杆5.1，所述转杆5.1在装置本体1内转动，所述转杆5.1的一端固定连接有电机5。装置本体1靠近下料口3的外部固定有散热箱7，所述转杆5.1的一端延伸至散热箱7内并同轴连接有散热风扇二7.1，所述散热风扇二7.1向下料口3的底部吹风。所述装置本体1在传送机构2的另一端靠近散热机构的一侧设有下料口3。
17.工作原理：通过进料口将待降温的塑料加入装置本体内的传送带上，通过传送带将塑料颗粒传送至下料口，期间塑料颗粒先经过喷水管喷施，之后经过散热风扇一的吹风有利于促进水分快速蒸发，有利于带走塑料颗粒的温度，散热风扇二的作用有利于将装置本体内的温度散出去也能够对从下料口出来的塑料颗粒进行进一步的散热。
18.以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与
该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。


技术特征：
1.一种高填充改性塑料冷却装置，其特征在于：包括装置本体(1)，所述装置本体(1)的内部设有传送机构(2)、喷水机构和散热机构，所述传送机构(2)包括传送辊和传送带，所述传送带上等间隔开设有多个漏水孔，所述装置本体(1)在传送机构(2)的一端上方设有进料口(1.1)，所述进料口(1.1)的底部固定有倾斜设置的下料导板(1.2)，所述下料导板(1.2)的两侧均固定有下料挡板(1.21)，所述喷水机构包括分别设置在传送带上下两侧的喷水管(4.2)，所述喷水管(4.2)连接有水管(4.1)，所述水管(4.1)连接有水箱(4)，所述喷水机构远离进料口(1.1)的一侧设有散热机构，所述散热机构包括多个散热风扇一(6)，所述装置本体(1)在传送机构(2)的另一端靠近散热机构的一侧设有下料口(3)。2.根据权利要求1所述的一种高填充改性塑料冷却装置，其特征在于：所述散热风扇一(6)同轴且固定连接有旋转轴(6.1)，所述旋转轴(6.1)的底端固定连接有锥齿轮二(6.2)，所述锥齿轮二(6.2)啮合连接有锥齿轮一(5.2)，所述锥齿轮一(5.2)同轴且固定连接有转杆(5.1)，所述转杆(5.1)在装置本体(1)内转动，所述转杆(5.1)的一端固定连接有电机(5)。3.根据权利要求2所述的一种高填充改性塑料冷却装置，其特征在于：装置本体(1)靠近下料口(3)的外部固定有散热箱(7)，所述转杆(5.1)的一端延伸至散热箱(7)内并同轴连接有散热风扇二(7.1)，所述散热风扇二(7.1)向下料口(3)的底部吹风。4.根据权利要求1所述的一种高填充改性塑料冷却装置，其特征在于：所述装置本体(1)的底部和水箱(4)的顶部均设有连接口，两个连接口之间外接连接管，所述连接管上设有抽水泵。5.根据权利要求1所述的一种高填充改性塑料冷却装置，其特征在于：所述下料导板(1.2)的底部与传送带之间滑动接触。

技术总结
本实用新型涉及塑料颗粒冷却用装置技术领域，具体是指一种高填充改性塑料冷却装置，包括装置本体，装置本体的内部设有传送机构、喷水机构和散热机构，传送机构包括传送辊和传送带，传送带上等间隔开设有多个漏水孔，装置本体在传送机构的一端上方设有进料口，进料口的底部固定有倾斜设置的下料导板，下料导板的两侧均固定有下料挡板，喷水机构包括分别设置在传送带上下两侧的喷水管，喷水机构远离进料口的一侧设有散热机构，散热机构包括多个散热风扇一，装置本体的一侧设有下料口。该实用新型通过水喷淋之后经过吹风散热，有利于快速给塑料颗粒散热，并且以传送带的方式进行输送，实现了提高散热的效率的问题，节约人工成本。节约人工成本。节约人工成本。
