1.本实用新型涉及模具清理技术领域，具体为一种模具表面的清理装置。


背景技术：

2.模具，工业生产上用以 注塑、 吹塑、 挤 出、压 铸或锻压成型、冶炼、冲压等方法得到所需产品的各种模子和工具，在模具的生产中需要用到模具表面的清理装置。
3.在申请号202022680949.4为的一种注塑模具内表面清理用清理装置的申请文件中，通过支撑架和限位框架对喷嘴的支撑控制，能够避免输送管阻碍工作人员的站位，从而便于工作人员对喷嘴进行控制，快速对注塑模具的内表面进行清理，该专利提出了现有技术的优点，但仍有以下不足之处：在对模具清洗后，模具的表面粘有大量水珠，导致模具表面较为潮湿，无法快速的对模具进行下一步加工，从而降低了模具的生产效率，并且工作人员控制喷嘴对模具进行清理，增加了工作人员的工作强度。


技术实现要素：

4.本实用新型的目的在于提供一种模具表面的清理装置，以解决上述背景技术中提出的问题。
5.为了解决上述技术问题，本实用新型提供如下技术方案：一种模具表面的清理装置，包括清洗台，所述清洗台的一侧设置有烘干机构，所述清洗台的一侧固定连接有水槽，所述水槽的顶部固定连通有加水管，所述清洗台的顶部开设有第二移动槽，所述第二移动槽的内壁滑动连接有固定块，所述固定块的底部固定连接有清洗刷；
6.所述烘干机构包括烘干箱，所述烘干箱固定连接于清洗台的一侧，所述烘干箱的顶部固定连通有风扇，所述烘干箱的内壁固定连接有加热管，所述加热管的数量为若干个。
7.优选的，所述烘干箱的底部开设有通风口，所述烘干箱的内壁开设有透气槽，所述透气槽的数量为若干个。
8.优选的，所述清洗台的内壁固定连通有水枪，所述水枪的一端贯穿至水槽的内腔。
9.优选的，所述清洗台的顶部固定连接有盒体，所述盒体的内壁固定连接有轴承，所述轴承内圈的内壁固定连接有螺纹杆，所述盒体的一侧固定连接有电机，所述电机的输出端贯穿至盒体的内壁并与螺纹杆的一端固定连接。
10.优选的，所述螺纹杆的表面套设有螺纹套，所述螺纹套的底部与固定块的顶部固定连接，所述盒体的底部开设有与固定块配合使用的第一移动槽。
11.通过螺纹套移动带动固定块移动，固定块移动带动清洗刷进行移动，进而使清洗刷移动对模具表面进行清理。
12.优选的，所述烘干箱的一侧滑动连接有密封板，所述密封板的一侧固定连接有滑块，所述滑块的数量为两个，所述烘干箱的内壁开设有与滑块配合使用的滑槽。
13.与现有技术相比，本实用新型所达到的有益效果是：
14.第一、本实用新型通过设置烘干机构，能够将模具放入烘干箱内，通过加热管产生
热量，通过密封板能够减少烘干箱内热量的散失，使烘干箱内的温度升高，对模具进行烘干，通过风扇产生风力，风扇和通风口配合使用，实现空气流通，进而更快的除去模具表面的水珠。
15.第二、本实用新型通过设置电机、螺纹杆、螺纹套、固定块和清洗刷，能够通过电机带动螺纹杆进行转动，螺纹杆转动使螺纹套进行移动，螺纹套带动固定块移动，固定块带动清洗刷进行移动，进而对模具的表面进行清理，实现自动功能，降低工作人员的工作强度。
附图说明

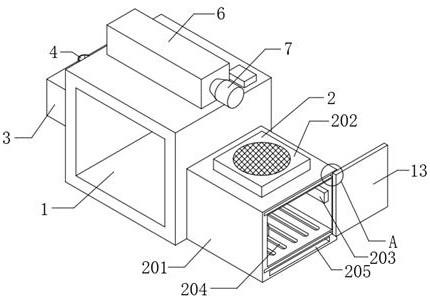

16.图1为本实用新型的立体图；
17.图2为本实用新型的图1中a处的放大图；
18.图3为本实用新型的局部结构的立体图；
19.图4为本实用新型的局部结构的分解图；
20.图5为本实用新型的局部结构的剖视图。
21.其中：1、清洗台；2、烘干机构；201、烘干箱；202、风扇；203、加热管；204、透气槽；205、通风口；3、水槽；4、加水管；5、水枪；6、盒体；7、电机；8、轴承；9、螺纹杆；10、螺纹套；11、固定块；12、第一移动槽；13、密封板；14、滑块；15、滑槽；16、清洗刷；17、第二移动槽。
实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-5，一种模具表面的清理装置，包括清洗台1，清洗台1的一侧设置有烘干机构2，清洗台1的一侧固定连接有水槽3，水槽3的顶部固定连通有加水管4，清洗台1的顶部开设有第二移动槽17，第二移动槽17的内壁滑动连接有固定块11，固定块11的底部固定连接有清洗刷16；
24.烘干机构2包括烘干箱201，烘干箱201固定连接于清洗台1的一侧，烘干箱201的顶部固定连通有风扇202，烘干箱201的内壁固定连接有加热管203，加热管203的数量为若干个。
25.通过上述技术方案，能够将模具放入烘干箱201内，通过加热管203产生热量，使烘干箱201内的温度升高，对模具进行烘干，通过风扇202产生风力，风扇202和通风口205配合使用，实现空气流通，进而更快的除去模具表面的水珠。
26.具体的，烘干箱201的底部开设有通风口205，烘干箱201的内壁开设有透气槽204，透气槽204的数量为若干个。
27.通过上述技术方案，通过设置通风口205和透气槽204，使烘干箱201内产生气流，进而实现空气流通，加快水珠的风干。
28.具体的，清洗台1的内壁固定连通有水枪5，水枪5的一端贯穿至水槽3的内腔。
29.通过上述技术方案，通过设置水枪5，通过水枪5将水槽3内的清洗液喷洒到模具上，进而便于对模具进行清理。
30.具体的，清洗台1的顶部固定连接有盒体6，盒体6的内壁固定连接有轴承8，轴承8内圈的内壁固定连接有螺纹杆9，盒体6的一侧固定连接有电机7，电机7的输出端贯穿至盒体6的内壁并与螺纹杆9的一端固定连接。
31.通过上述技术方案，电机7由蓄电池进行供电，通过外接开关控制启动电机7，电机7带动螺纹杆9转动，进而螺纹杆9转动使螺纹套10进行移动。
32.具体的，螺纹杆9的表面套设有螺纹套10，螺纹套10的底部与固定块11的顶部固定连接，盒体6的底部开设有与固定块11配合使用的第一移动槽12。
33.通过上述技术方案，通过螺纹套10移动带动固定块11移动，固定块11移动带动清洗刷16进行移动，进而使清洗刷16移动对模具表面进行清理。
34.具体的，烘干箱201的一侧滑动连接有密封板13，密封板13的一侧固定连接有滑块14，滑块14的数量为两个，烘干箱201的内壁开设有与滑块14配合使用的滑槽15。
35.通过上述技术方案，通过设置密封板13，滑动密封板13将烘干箱201的开口封闭，进而减少烘干箱201内热量的散失，加快对模具的烘干。
36.在使用时，将模具放入清洗台1内，通过水枪5往模具上喷洒清洗液，电机7由蓄电池进行供电，通过外接开关控制启动电机7，电机7带动螺纹杆9转动，螺纹杆9转动使螺纹套10进行移动，螺纹套10移动带动固定块11移动，固定块11移动带动清洗刷16进行移动，清洗刷16移动对模具表面进行清理，对模具进行清理后，将模具放入烘干箱201内，通过加热管203产生热量，使烘干箱201内的温度升高，对模具进行烘干，滑动密封板13将烘干箱201的开口封闭，进而减少烘干箱201内热量的散失，加快对模具的烘干，通过风扇202产生风力，风扇202和通风口205配合使用，实现空气流通，进而更快的除去模具表面的水珠。
