1.本实用新型涉及隔热棉技术领域，具体为一种复合隔热棉。


背景技术：

2.隔热棉广义来讲能起到隔热效果的棉类产品都统称为隔热棉，隔热棉具有耐高温，不易燃烧，导热系数低等特点，现广泛应用于工业的隔热棉都采用玻璃纤维为材质加工生产而成，如玻纤棉，玻璃棉，此类产品再进行加工，可以复合铝箔，玻纤布，使其用途更为广泛。
3.在现有的复合隔热棉的使用过程中，通常表现出的很大一部分缺陷为隔热棉的隔热效果和除臭的效果都较为一般，体验感较差，实用性不强。


技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型提供了一种复合隔热棉，解决了上述所提出的问题。
6.(二)技术方案
7.为实现以上目的，本实用新型通过以下技术方案予以实现：一种复合隔热棉，包括隔热棉；
8.所述隔热棉包括b1级橡塑铝箔涂层、陶瓷态橡塑阻燃层、橡塑隔音层、除臭层、超强隔热层、黏性层，所述b1级橡塑铝箔涂层的底端与陶瓷态橡塑阻燃层的顶端相粘结，所述陶瓷态橡塑阻燃层的底端与橡塑隔音层的顶端相贴合固定，所述除臭层的顶端与橡塑隔音层的底端相连接，且其底端与超强隔热层的顶端相连接，所述超强隔热层的底端与黏性层的顶端相贴合固定，所述除臭层包括抗菌除臭层、吸湿层、阻燃层，所述抗菌除臭层的顶端与橡塑隔音层的底端相连接，且其底端与吸湿层的顶端相连接，所述吸湿层的底端与阻燃层的顶端相贴合固定，所述阻燃层的底端与超强隔热层的顶端相连接。
9.优选的，所述超强隔热层包括耐腐蚀层、隔热层，所述耐腐蚀层的顶端与阻燃层的底端相连接，所述耐腐蚀层的底端与隔热层的顶端相贴合固定。
10.优选的，所述陶瓷态橡塑阻燃层的厚度与橡塑隔音层的厚度相一致。
11.优选的，所述隔热棉中从上往下依次设置有b1级橡塑铝箔涂层、陶瓷态橡塑阻燃层、橡塑隔音层、除臭层、超强隔热层、黏性层。
12.优选的，所述b1级橡塑铝箔涂层的表面设置有竖向条纹，整体更加美观。
13.优选的，所述除臭层中从上往下依次设置是抗菌除臭层、吸湿层、阻燃层。
14.优选的，所述抗菌除臭层的厚度、吸湿层的厚度和阻燃层的厚度均相同，有利于等效发挥作用。
15.优选的，所述隔热层的厚度比耐腐蚀层的厚度大。
16.优选的，所述抗菌除臭层在复合纤维上掺加消臭剂，并且其结构形态由芯鞘、并
列、镶嵌、海岛结构等多种复合形式构成，有利于高效除臭且使用期限长。
17.优选的，所述隔热层由气凝胶毡制成，强效隔热、防火防水。
18.(三)有益效果
19.本实用新型提供了一种复合隔热棉。具备以下有益效果：通过设置了抗菌除臭层，表现为功能复合和结构复合，加强其抗菌除臭的功能，在功能上，在复合纤维上掺加消臭剂，并且其结构形态由芯鞘、并列、镶嵌、海岛结构等多种复合形式构成，有利于高效除臭的同时保障消臭剂的使用期限长，有利于长期的保持除臭功能，有利于保持空气的清新，无污染，吸湿层通过在复合纤维上掺加吸湿剂，并且使用镶嵌、海岛结构，使得吸湿剂长期、有效的维持功效，避免空气中过于潮湿，阻燃层通过在复合纤维上掺加阻燃剂，以芯鞘、并列的结构方式制成，确保其阻燃剂浸染复合纤维，有利于纤维的全面阻燃，扩大阻燃面积，提高使用安全性。
20.本实用新型提供了一种复合隔热棉。具备以下有益效果：通过设置了耐腐蚀层，耐腐蚀层主要表现为碳纤维经石墨化处理形成的类似石墨晶体的微晶结构，与树脂组成复合材料，物理结构非常稳定，使它具备了较高的耐介质腐蚀性，隔热层的隔热主要表现为气凝胶毡的特殊结构，使其憎水性强，可有效的防水防潮，并且其隔热效果强，使用年限长，厚度薄，保温后热损小，可长时、反复利用，提高资源利用率。
附图说明

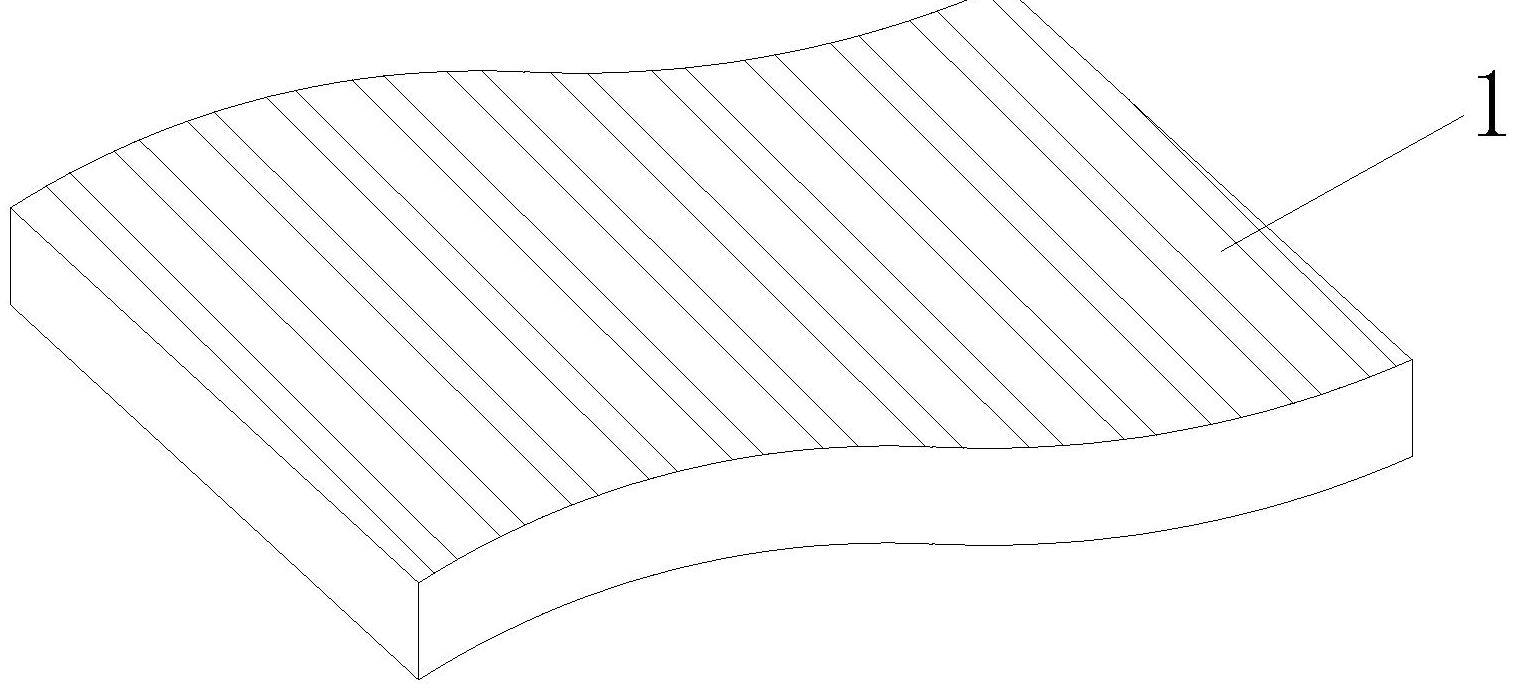

21.图1为本实用新型的立体结构示意图；
22.图2为本实用新型的剖面结构示意图；
23.图3为本实用新型中除臭层剖面结构示意图；
24.图4为本实用新型中除臭层立体结构示意图；
25.图5为本实用新型中超强隔热层立体结构示意图。
26.图中：隔热棉-1、b1级橡塑铝箔涂层-11、陶瓷态橡塑阻燃层-12、橡塑隔音层-13、除臭层-14、超强隔热层-15、黏性层-16、抗菌除臭层-141、吸湿层-142、阻燃层-143、耐腐蚀层-151、隔热层-152。
具体实施方式
27.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.请参阅图1-2，本实用新型提供一种复合隔热棉技术方案：一种复合隔热棉，包括隔热棉1，隔热棉1包括b1级橡塑铝箔涂层11、陶瓷态橡塑阻燃层12、橡塑隔音层13、黏性层16，b1级橡塑铝箔涂层11的底端与陶瓷态橡塑阻燃层12的顶端相粘结，陶瓷态橡塑阻燃层12的底端与橡塑隔音层13的顶端相贴合固定。
29.请参阅图3-4，本实用新型提供一种复合隔热棉技术方案：一种复合隔热棉，包括除臭层14、超强隔热层15，除臭层14的顶端与橡塑隔音层13的底端相连接，且其底端与超强隔热层15的顶端相连接，超强隔热层15的底端与黏性层16的顶端相贴合固定，除臭层14包
括抗菌除臭层141、吸湿层142、阻燃层143，抗菌除臭层141的顶端与橡塑隔音层13的底端相连接，且其底端与吸湿层142的顶端相连接，吸湿层142的底端与阻燃层143的顶端相贴合固定，阻燃层143的底端与超强隔热层15的顶端相连接，陶瓷态橡塑阻燃层12的厚度与橡塑隔音层13的厚度相一致，隔热棉1中从上往下依次设置有b1级橡塑铝箔涂层11、陶瓷态橡塑阻燃层12、橡塑隔音层13、除臭层14、超强隔热层15、黏性层16，b1级橡塑铝箔涂层11的表面设置有竖向条纹，整体更加美观，除臭层14中从上往下依次设置是抗菌除臭层141、吸湿层142、阻燃层143，抗菌除臭层141的厚度、吸湿层142的厚度和阻燃层143的厚度均相同，有利于等效发挥作用，抗菌除臭层141在复合纤维上掺加消臭剂，并且其结构形态由芯鞘、并列、镶嵌、海岛结构等多种复合形式构成，有利于高效除臭且使用期限长。
30.请参阅图5，本实用新型提供一种复合隔热棉技术方案：一种复合隔热棉，超强隔热层15包括耐腐蚀层151、隔热层152，耐腐蚀层151的顶端与阻燃层143的底端相连接，耐腐蚀层151的底端与隔热层152的顶端相贴合固定，隔热层152的厚度比耐腐蚀层151的厚度大，隔热层152由气凝胶毡制成，强效隔热、防火防水。
31.在使用时，利用黏性层16将隔热棉1以b1级橡塑铝箔涂层11为表面进行黏贴，b1级橡塑铝箔涂层11抗拉扯能力强，也具备一定的隔热能力，可做初隔热处理，陶瓷态橡塑阻燃层12具有稳定的晶体结构，有良好的受热相变性，有效阻止燃烧，橡塑隔音层13为丁晴发泡橡塑，其密集的闭孔发泡弹性小孔，有效的转化、吸收热能和声能，充当隔热隔音的中区力量；
32.通过设置抗菌除臭层141，表现为功能复合和结构复合，加强其抗菌除臭的功能，在功能上，在复合纤维上掺加消臭剂，并且其结构形态由芯鞘、并列、镶嵌、海岛结构等多种复合形式构成，有利于高效除臭的同时保障消臭剂的使用期限长，有利于长期的保持除臭功能，有利于保持空气的清新，无污染，吸湿层142通过在复合纤维上掺加吸湿剂，并且使用镶嵌、海岛结构，使得吸湿剂长期、有效的维持功效，避免空气中过于潮湿，阻燃层143通过在复合纤维上掺加阻燃剂，以芯鞘、并列的结构方式制成，确保其阻燃剂浸染复合纤维，有利于纤维的全面阻燃，扩大阻燃面积，提高使用安全性；
33.通过设置耐腐蚀层151，耐腐蚀层151主要表现为碳纤维经石墨化处理形成的类似石墨晶体的微晶结构，与树脂组成复合材料，物理结构非常稳定，使它具备了较高的耐介质腐蚀性，隔热层152的隔热主要表现为气凝胶毡的特殊结构，使其憎水性强，可有效的防水防潮，并且其隔热效果强，使用年限长，厚度薄，保温后热损小，可长时、反复利用，提高资源利用率。
34.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
