一种石油链润滑装置的制作方法

1.本实用新型涉及润滑装置技术领域,尤其涉及一种石油链润滑装置。


背景技术:

2.链条一般为金属的链环或环形物,多用作机械传动、牵引,用来障碍交通通道的链形物,机械上传动用的链子,大部分链条都是由链板、链销、轴套等部件组成,其它类型的链条只是将链板根据不同的需求做了不同的改动,这些都是为了应用在不同的应用场合进行的改装,石油链就是链条的一种类型。
3.链条在运行过程中,链条的链销与传动链轮的齿部产生机械摩擦,从而产生磨损,因此需要使用润滑油进行润滑,以减少机械摩擦,降低磨损,提高设备的使用寿命,现在的润滑工作,大多数都是人工手动将润滑液倒到链条上进行润滑,费时费力,同时也不够均匀容易浪费润滑液。


技术实现要素:

4.针对现有技术的不足,本实用新型提供了一种石油链润滑装置,解决了上述背景技术中的问题。
5.为了实现上述目的,本实用新型采用了如下技术方案:
6.一种石油链润滑装置,包括第一固定板和水箱,所述第一固定板的顶部固定安装有电机,所述电机的输出端固定安装有丝杆,所述丝杆的表面螺纹套设有滑块,所述滑块的正面固定安装有第二固定板,所述第二固定板的顶部贯穿开设有圆形槽,所述圆形槽的内壁开设有方形槽,所述水箱的一侧设置有输送机构。
7.优选的,所述输送机构包括设置在水箱一侧的第一软管,所述第一软管的一端固定安装有水盘,所述水盘的底部设置有喷头,所述水盘和圆形槽相配合,使得输送润滑液到达水盘的内部。
8.优选的,所述水盘的表面固定安装有卡块,所述卡块的顶部螺纹安装有螺栓,所述螺栓贯穿卡块的表面且螺纹安装在第二固定板上,所述卡块和方形槽相配合,使得方便拆卸以及固定水盘。
9.优选的,所述滑块的正面固定安装有烘干机,所述水箱的顶部设置有入料口,方便入料以及烘干。
10.优选的,所述第一固定板的底部通过支撑柱固定安装有水柜,所述水柜的内壁固定安装有导向板,使得多余的润滑液可以更加快速的流入到第二软管的附近。
11.优选的,所述水柜的一侧固定安装水泵,所述水泵的一侧设置有第二软管,所述第二软管贯穿水柜的一侧且伸入到水柜的内部,所述水泵的一侧固定安装有第三软管,所述第三软管的一端贯穿水箱的一侧且伸入到水箱的内部。
12.优选的,所述第一固定板的顶部固定安装有滑轨,所述滑轨的内壁和滑块的表面相贴合,所述滑轨的顶部和水箱的底部呈固定安装,使得滑块的滑动更加稳定。
13.与现有技术相比,本实用新型的有益效果是:该石油链润滑装置,通过电机带动滑块进行移动,滑块带动烘干机进行移动,使得烘干机对其石油链的表面进行烘干,滑块带动水盘进行移动,水盘带动喷头进行左右移动,使得喷头对其石油链的表面均匀地喷洒润滑液,润滑完毕后,多余的润滑液掉落到水柜的内部并通过导向板流动至第二软管的附近,水泵通过第二软管将其水柜内部的润滑液抽出,并通过第三软管输送至水箱的内部完成循环,达到了自动对其石油链的表面进行润滑的目的。
附图说明

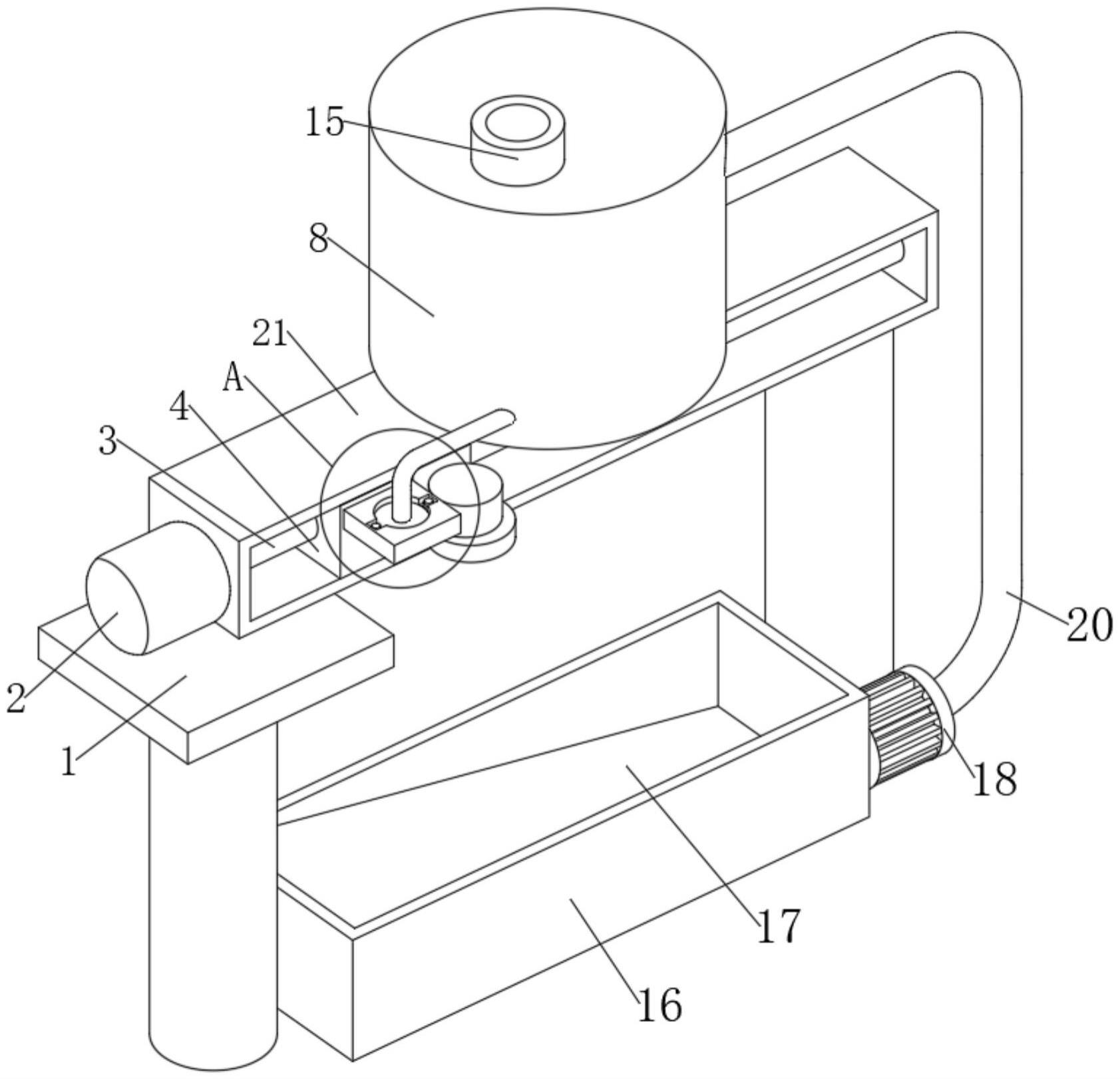

14.图1为本实用新型正等测图的结构示意图;
15.图2为本实用新型后视图的结构示意图;
16.图3为本实用新型a处放大图的结构示意图;
17.图4为本实用新型局部图的结构示意图;
18.图5为本实用新型局部俯视图的结构示意图。
19.图中:1、第一固定板;2、电机;3、丝杆;4、滑块;5、第二固定板;6、圆形槽;7、方形槽;8、水箱;9、第一软管;10、水盘;11、喷头;12、卡块;13、螺栓;14、烘干机;15、入料口;16、水柜;17、导向板;18、水泵;19、第二软管;20、第三软管;21、滑轨。
具体实施方式
20.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
21.实施例:参照图1-5,本实用新型提供一种技术方案,一种石油链润滑装置,包括第一固定板1和水箱8,第一固定板1的底部通过支撑柱固定安装有水柜16,水柜16的一侧固定安装水泵18,水泵18的一侧设置有第二软管19,第二软管19贯穿水柜16的一侧且伸入到水柜16的内部,水泵18的一侧固定安装有第三软管20,第三软管20的一端贯穿水箱8的一侧且伸入到水箱8的内部,水柜16的内壁固定安装有导向板17,使得多余的润滑液可以更加快速的流入到第二软管19的附近,第一固定板1的顶部固定安装有电机2,电机2的输出端固定安装有丝杆3,丝杆3的表面螺纹套设有滑块4,第一固定板1的顶部固定安装有滑轨21,滑轨21的内壁和滑块4的表面相贴合,滑轨21的顶部和水箱8的底部呈固定安装,使得滑块4的滑动更加稳定,滑块4的正面固定安装有烘干机14,水箱8的顶部设置有入料口15,方便入料以及烘干,滑块4的正面固定安装有第二固定板5,第二固定板5的顶部贯穿开设有圆形槽6,圆形槽6的内壁开设有方形槽7,水箱8的一侧设置有输送机构,输送机构包括设置在水箱8一侧的第一软管9,第一软管9的一端固定安装有水盘10,水盘10的底部设置有喷头11,水盘10和圆形槽6相配合,使得输送润滑液到达水盘10的内部,水盘10的表面固定安装有卡块12,卡块12的顶部螺纹安装有螺栓13,螺栓13贯穿卡块12的表面且螺纹安装在第二固定板5上,卡块12和方形槽7相配合,使得方便拆卸以及固定水盘10,通过电机2带动滑块4进行移动,滑块4带动烘干机14进行移动,使得烘干机14对其石油链的表面进行烘干,滑块4带动水盘10进行移动,水盘10带动喷头11进行左右移动,使得喷头11对其石油链的表面均匀地喷洒润
滑液,润滑完毕后,多余的润滑液掉落到水柜16的内部并通过导向板17流动至第二软管19的附近,水泵18通过第二软管19将其水柜16内部的润滑液抽出,并通过第三软管20输送至水箱8的内部完成循环,达到了自动对其石油链的表面进行润滑的目的。
22.该文中出现的电器元件均与外界的主控器及220v市电电连接,并且主控器可为计算机等起到控制的常规已知设备。
23.在使用时:在使用该石油链润滑装置时,通过入料口15将其润滑液倒入到水箱8内,润滑液通过第一软管9到达水盘10的内部并通过喷头11均匀的落下,通过电机2带动丝杆3进行转动,丝杆3带动滑块4进行移动,滑块4带动烘干机14进行移动,使得烘干机14对其石油链的表面进行烘干,滑块4带动第二固定板5进行移动,第二固定板5带动水盘10进行移动,水盘10带动喷头11进行左右移动,使得喷头11对其石油链的表面均匀地喷洒润滑液,润滑完毕后,多余的润滑液掉落到水柜16的内部并通过导向板17流动至第二软管19的附近,水泵18通过第二软管19将其水柜16内部的润滑液抽出,并通过第三软管20输送至水箱8的内部完成循环,达到了自动对其石油链的表面进行润滑的目的,当需要更换水盘10时,卸下螺栓13即可拿开水盘10。
24.需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
25.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
