一种测绘设备专用支架的制作方法

1.本实用新型属于测绘支架技术领域,具体属于一种测绘设备专用支架


背景技术:

2.测绘仪器,简单讲就是为测绘作业设计制造的数据采集、处理、输出等仪器和装置。在工程建设中规划设计、施工及经营管理阶段进行测量工作所需用的各种定向、测距、测角、测高、测图以及摄影测量等方面的仪器。
3.常用的测绘仪器用支架一般为三脚架,三个支撑架可以内外摆动调节,不用时可以向内收起,如中国专利cn211551007u公开了一种全站仪支架,该支架可收拢成柱形,但无法进行折叠,收缩后的支架还是过长,不方便单手提起携带,由于收起时体积仍然较大,高度较高,在测绘未完成且需要移动改变测绘点位的情况下需要将仪器从支架上拆除到达测绘点后再进行安装、测绘,使用中存在一些不便。


技术实现要素:

4.针对现有不足,本实用新型提供一种测绘设备专用支架,旨在解决测绘支架过长携带不便,在未完成测绘且需要移动设备的情况下需反复安装拆卸测绘工具,在测绘完成后支架底端尖头容易伤人和意外断裂的问题。
5.本实用新型是这样实现的,一种测绘设备专用支架包括连接平台,所述连接平台上表面固定连接有支撑座,所述支撑座上方可拆卸的设置有测绘仪器,所述连接平台的边缘均匀间隔地设置有多个可相对所述连接平台翻折且可以折叠的支撑组件;
6.每个所述支撑组件包括第一支撑腿、第二支撑腿、第三支撑腿,所述第一支撑腿的顶端通过阻尼铰链与所述连接平台的边缘铰接,所述第一支撑腿与所述第二支撑腿之间和所述第二支撑腿与所述第三支撑腿之间分别通过自锁折叠合页铰接,展开时所述第一支撑腿、所述第二支撑腿和所述第三支撑腿位于同一直线且从所述连接平台向下延伸,收起时所述第一支撑腿、所述第二支撑腿和所述第三支撑腿折叠形成如折叠的三节棍形且翻折至所述连接平台的上方。
7.优选的,所述连接平台上表面设置有水平尺。
8.优选的,每个所述支撑组件的所述第三支撑腿下部设置均有可拆卸的踏板。
9.优选的,每个所述第一踏板下方且位于所述第三支撑腿内部均设置有可沿支撑腿方向伸缩的伸缩脚。
10.优选的,每个所述第三支撑腿的底端均向内开有空槽,所述空槽内部所述伸缩脚顶端固定连接有弹簧。
11.优选的,所述第三支撑腿表面与所述空槽相对的位置开有上下两个定位孔,所述伸缩脚上设置有可卡嵌至一个所述定位孔内的限位按钮,所述第三支撑腿表面沿其长度方向开设有与所述空槽贯通的通槽,所述伸缩脚上固定连接有通过所述通槽贯通至所述第三支撑腿表面的拉杆。
12.优选的,所述连接平台底部竖向固定连接有多个底板,所述连接平台底部且位于平台中心处固定连接有提拉把手。
13.与现有技术相比,本实用新型的有益效果是:本实用新型的一种测绘设备专用支架可通过折叠使支架长度缩小方便携带,在未完成测绘任务且需要移动时不需拆除测绘设备可直接折叠支架进行移动,其支架底部设置的可伸缩的伸缩脚可防止完成测绘任务后意外碰撞使支架底端尖锐处受损或尖锐处伤人。
附图说明

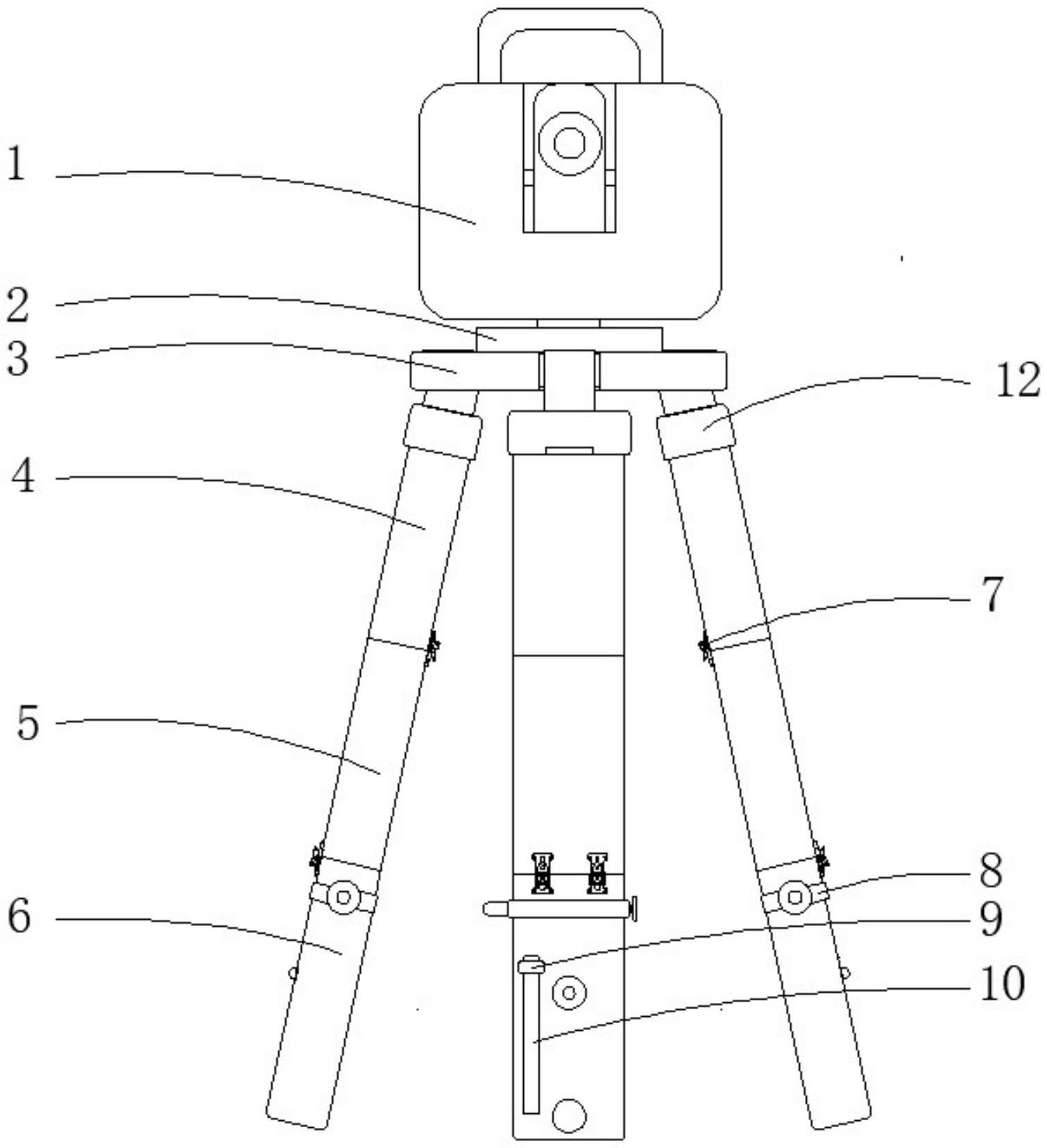

14.图1为本实用新型的结构示意图;
15.图2为本实用新型中结构示意图;
16.图3为本实用新型中连接平台俯视结构示意图;
17.图4为本实用新型中支撑腿局部剖视图示意图;
18.图中:1、测绘仪器;2、支撑座;3、连接平台;4、第一支撑腿;5、第二支撑腿;6、第三支撑腿;7、自锁折叠合页;8、踏板;9、拉杆;10、通槽;11、提拉把手;12、阻尼铰链;13、底板;14、伸缩脚;15、弹簧;16、限位按钮;17、空槽;18、水平尺。
具体实施方式
19.为了使本实用新型的目的、技术方案及优点更加清楚明白,以下结合附图及实施例,对本实用新型进行进一步详细说明。应当理解,此处所描述的具体实施例仅仅用以解释本实用新型,并不用于限定本实用新型。
20.请参阅图1-4,本实用新型提供一种技术方案:一种测绘设备专用支架,包括连接平台3,连接平台3上表面固定连接有支撑座2,支撑座2上方可拆卸的设置有测绘仪器1,连接平台3的边缘均匀间隔地设置有多个可相对连接平台3翻折且可以折叠的支撑组件;
21.每个支撑组件包括第一支撑腿4、第二支撑腿5、第三支撑腿6,第一支撑腿4的顶端通过阻尼铰链12与连接平台3的边缘铰接,第一支撑腿4与第二支撑腿5之间和第二支撑腿5与第三支撑腿6之间分别通过自锁折叠合页7铰接,展开时第一支撑腿4、第二支撑腿5和第三支撑腿6位于同一直线且从连接平台3向下延伸,收起时第一支撑腿4、第二支撑腿5和第三支撑腿6折叠形成如折叠的三节棍形且翻折至连接平台3的上方。
22.在本实施方式中,安装在支撑座2上方的测绘仪器1可根据不同测绘条件对测绘工具进行更换,连接平台3的边缘可设置三个支撑组件,组成具有稳定性的三角架结构。
23.支撑组件中的第一支撑腿4和第二支撑腿5折叠后形成小写的n形,第二支撑腿5与第三支撑腿6折叠后形成u行,在使用过程中和使用过后,可用自锁折叠合页7固定折叠或展开的支撑组件。
24.进一步的,述连接平台3上表面设置有水平尺18。
25.在本实施方式中,在支架使用过程中可通过水平尺18来检查支架是否平行。
26.进一步的,每个支撑组件的第三支撑腿6下部设置均有可拆卸的踏板8。
27.在本实施方式中,通过安装在第三支撑腿6上的踏板8将展开的支架踩实固定在地上。
28.进一步的,每个踏板8下方且位于第三支撑腿6内部均设置有可沿支撑腿方向伸缩
的伸缩脚14。
29.在本实施方式中,伸缩脚14可在测绘完成后收起防止尖锐部分伤人也可保护伸缩脚14尖锐部分因意外碰撞损坏。
30.进一步的,每个第三支撑腿6的底端均向内开有空槽17,空槽17内部伸缩脚14顶端固定连接有弹簧15。
31.在本实施方式中,弹簧15两端一端与空槽17内壁连接。另一端与伸缩脚14连接通过弹簧15的弹性将伸缩脚14推出。
32.进一步的,第三支撑腿6表面与空槽17相对的位置开有上下两个定位孔,伸缩脚14上设置有可卡嵌至一个定位孔内的限位按钮16,第三支撑腿6表面沿其长度方向开设有与空槽17贯通的通槽10,伸缩脚14上固定连接有通过通槽10贯通至第三支撑腿6表面的拉杆9。
33.在本实施方式中,通过与伸缩脚14连接的拉杆9将弹出的伸缩脚14收回空槽17内部,当伸缩脚14弹出或收缩到一定位置时限位按钮16弹出卡入定位孔,当需要伸缩伸缩脚14时按下限位按钮16拉动拉杆9使伸缩脚14移动。
34.进一步的,连接平台3底部竖向固定连接有多个底板13,连接平台3底部且位于平台中心处固定连接有提拉把手11。
35.在本实施方式中,将支架折叠后可用底部提拉把手11将支架提起,在支架安装测绘仪器1的情况下折叠支架可用底部底板13做支撑脚方便在未完成测绘任务时移动,不用反复安装拆卸测绘仪器1。
36.本实用新型的工作原理及使用流程:本实用新型安装好过后,打开自锁折叠合页7将支撑组件展开,打开第三支撑腿6底部的支撑脚将支架设置在测绘地点调整至合适高度,使用踏板8将支架踩实,安装测绘仪器进行测绘。
37.以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本实用新型的保护范围之内。
