1.本实用新型涉及直播终端用支架技术领域，具体涉及一种穿戴式直播终端用支架。


背景技术：

2.自直播行业出现以来，直播行业迅速发展并开始逐渐与各个领域相结合，随着直播行业在各个领域兴起，使用手机、i pad等终端设备进行直播的人群也日益壮大。
3.由于这类终端设备多以手持为主，在使用手机、i pad等终端设备进行直播时，直播终端支架便成了不可或缺的直播工具，一个合适的直播终端支架不仅可以解放播主的双手，更可以提高直播视频的质量，提升直播用户的体验感。
4.目前市面上常见的直播终端用支架，多以固定式为主，而采用穿戴式实现的直播终端用支架多存在以下不足之处，首先穿戴式直播设备多在移动过程中使用，在移动过程中极易由于运动导致直播终端设备的剧烈抖动，使得直播视频质量很差，市面上采用固定加持方式的穿戴式直播终端用支架，因支架与直播终端设备的夹持方式为刚性固定，致使直播终端设备在移动过程中得不到缓冲，直播终端设备极易产生剧烈抖动；其次，市面上采用弹簧弹性夹持的穿戴式直播终端用支架，常因手机、i pad等直播终端设备外形尺寸的差异，致使穿戴式直播终端用支架对直播终端设备的适用性不强，且因弹性夹持的弹力无法依据直播终端设备的外形尺寸实时调整，致使直播支架夹持不稳极易导致直播终端设备的滑落，造成设备的损坏。


技术实现要素：

5.本实用新型的目的在于提供一种穿戴式直播终端用支架，解决以下技术问题：
6.如何提高穿戴式直播终端用支架夹持的稳定性；
7.如何减少穿戴式直播终端用支架的抖动问题。
8.本实用新型的目的可以通过以下技术方案实现：
9.一种穿戴式直播终端用支架，包括护腰，所述护腰上设置有第一支架；
10.所述第一支架远离护腰的一端动连接有第二支架，所述第二支架远离第一支架的一端转动连接有终端支撑面板，所述终端支撑面板上开设有至少两个相对的移动滑槽；
11.所述移动滑槽内有弹性夹持装置，所述弹性夹持装置包括拉力调节组件、夹持挡板及弹性元件，且所述拉力调节组件及夹持挡板分别与弹性元件固定连接，所述拉力调节组件与移动滑槽配合安装。
12.于一实施例中，所述拉力调节组件包括拉力紧固螺母及拉力调节螺栓，所述拉力调节螺栓两端连接紧固滑块，所述夹持挡板两端连接移动滑块，所述移动滑块在移动滑槽内滑动。
13.进一步地，所述护腰连接有护腰连接组件，所述护腰连接组件设置有固定卡槽及固定卡套，所述固定卡槽与护腰固定连接，所述固定卡套与第一支架转动连接，所述固定卡
槽与固定卡套卡接固定。
14.于一实施例中，所述第一支架设置有调节连杆，所述调节连杆与第二支架转动连接，所述调节连杆靠近第一支架的端部转动连接有连杆滑块，所述连杆滑块通过在支架滑槽中滑动，所述连杆滑块通过紧固螺钉固定。
15.进一步地，所述调节连杆上设置有稳定绳收纳装置，所述稳定绳收纳装置包括收纳盒壳体，所述收纳盒壳体中设有固定轴及拨块转轴；
16.所述固定轴上套接转动轴套，所述固定轴一端固定有扭力弹簧，所述扭力弹簧远离固定轴一端固定连接有棘轮，所述棘轮与转动轴套固定连接，所述棘轮啮合有止回棘爪；所述止回棘爪固定连接有收纳拨块，所述收纳拨块在周向弹性作用力下转动。
17.于一实施例中，所述护腰内部设置支撑条。
18.本发明的有益效果：
19.(1)本实用新型通过弹性夹持装置，调节拉力调节组件实现对弹性元件的弹力调节，弹性元件远离拉力调节组件的一端与加持挡板固定连接，通过对拉力调节组件在终端支撑面板上相对位置的调节，提高了穿戴式直播终端用支架对终端直播设备夹持的适用性及稳定性；
20.(2)本实用新型通过在弹性夹持装置中布置有弹性元件，弹性元件的伸缩功能可以实现解决穿戴式直播终端用支架的抖动问题；
21.(3)本实用新型通过在第一支架与第二支架间设置有调节连杆，使三者共同构成三角形稳定结构，进一步提升了穿戴式直播终端用支架的稳定性，并实现了穿戴式直播终端用支架大角度调节功能；
22.(4)本实用新型通过在稳定绳收纳装置两侧设置肩部绑带，在使用过程中，两侧肩部绑带、护腰及人体共同形成了三点支撑结构，进一步提升了穿戴式直播终端用支架的稳定性。
附图说明
23.下面结合附图对本发明作进一步的说明。

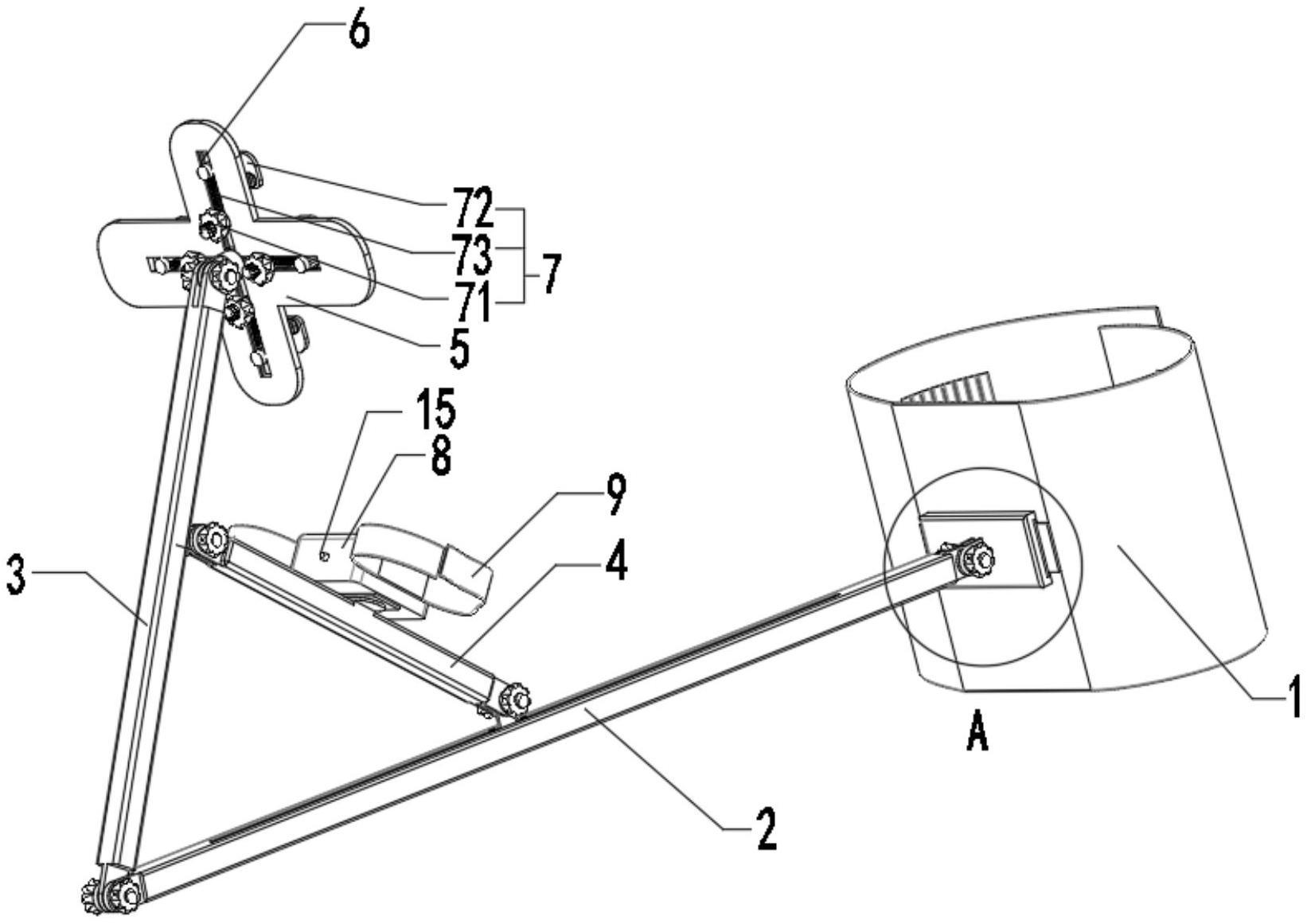

24.图1为本实用新型穿戴式直播终端用支架的整体结构示意图；
25.图2为本实用新型一个实施例的终端支撑板局部剖视图；
26.图3为本实用新型图1中a区域的局部结构放大图；
27.图4为本实用新型第一支架与调节连杆活动连接的局部剖视图；
28.图5为本实用新型稳定绳收纳装置的剖视图；
29.图6为本实用新型护腰内侧的局部结构放大图。
30.附图标记：1、护腰；2、第一支架；3、第二支架；4、调节连杆；5、终端支撑面板；6、移动滑槽；7、弹性夹持装置；71、拉力调节组件；711、拉力紧固螺母；712、拉力调节螺栓；72、夹持挡板；73、弹性元件；8、稳定绳收纳装置；81、固定轴；82、扭力弹簧；83、棘轮；84、止回棘爪；85、转动轴套；86、稳定绳；87、收纳盒壳体；88、拨块转轴；9、肩部绑带；10、紧固滑块；11、移动滑块；12、护腰连接组件；121、固定卡槽；122、固定卡套；13、连杆滑块；14、紧固螺钉；15、收纳拨块；16、支撑条；17、支架滑槽。
具体实施方式
31.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
32.请参阅附图1-图2所示，一种穿戴式直播终端用支架，包括护腰1，护腰1上设置有第一支架2；
33.第一支架2远离护腰1的一端转动连接有第二支架3，第二支架3远离第一支架2的一端转动连接有终端支撑面板5，终端支撑面板5上开设有移动滑槽6；
34.移动滑槽6设置有弹性夹持装置7，弹性夹持装置7包括拉力调节组件71、夹持挡板72及弹性元件73，且拉力调节组件71及夹持挡板72分别与弹性元件73的两端固定连接，拉力调节组件71与移动滑槽6配合安装；
35.拉力调节组件71包括拉力紧固螺母711及拉力调节螺栓712，拉力调节螺栓712一端连接紧固滑块10，夹持挡板72一端连接移动滑块11，移动滑块11在移动滑槽6内滑动；
36.具体地，夹持操作通过弹性夹持装置7进行，弹性夹持装置7布置有拉力调节组件71，拉力调节组件71配合安装在移动滑槽6中，调节拉力调节组件71在终端支撑面板5上的相对位置后固定，由于拉力调节组件71与弹性元件73固定连接，弹性元件73靠近拉力调节组件71的一端也相对固定终端支撑面板5上，弹性元件73远离拉力调节组件71的一端固定连接夹持挡板72，且夹持挡板72与移动滑槽6滑动配合安装，在弹性元件73的弹性作用力下，进而夹持挡板72能够实现对终端直播设备的弹性夹持操作；
37.实施例在拉力调节组件71中包括拉力紧固螺母711及拉力调节螺栓712，拉力调节螺栓712两端连接紧固滑块10，调节紧固滑块10在移动滑槽6中的相对位置，拉力紧固螺母711与拉力调节螺栓712螺纹配合连接，固定连接在终端支撑面板5上，进而调节弹性元件73的在终端支撑面板5的位置，实现对弹性元件73弹力调节，进而提高了针对不同尺寸终端直播设备夹持的适用性及稳定性。
38.另外，本实施例在弹性夹持装置7中布置有弹性元件73，可以实现解决穿戴式直播终端用支架的抖动问题，具体的，穿戴式直播终端用支架在所受作用力的综合作用下，终端直播设备作用于穿戴式直播终端用支架，导致穿戴式直播终端用支架出现抖动现象，弹性元件73的伸缩功能可以对抖动进行调节，进而有效避免了穿戴式直播终端用支架抖动问题；
39.作为本实用新型的一种实施方式，在实施例中，请参阅附图3所示，护腰1连接有护腰连接组件12，护腰连接组件12包括固定卡槽121及固定卡套122，固定卡槽121与护腰1固定连接，固定卡套122与第一支架2转动连接，固定卡槽121与固定卡套122卡接固定，具体的，在固定卡槽121与固定卡套122卡接固定的作用下，实现护腰1与第一支架2连接的稳定性，卡接固定便于护腰1与第一支架2连接与拆卸。
40.作为本实用新型的一种实施方式，在本实施例中，请参阅附图1、附图4所示，第一支架2设置有调节连杆4，调节连杆4与第二支架3转动连接，调节连杆4靠近第一支架2的一端转动连接有连杆滑块13，连杆滑块13在支架滑槽17中滑动，连杆滑块13通过紧固螺钉14固定；具体的，第一支架2与第二支架3间设置有调节连杆4，三者共同构成三角形稳定结构，
穿戴式直播终端用支架的稳定性。
41.作为本实用新型的一种实施方式，调节连杆4与第二支架3转动连接，调节连杆4靠近第一支架2的端部转动连接有连杆滑块13，连杆滑块13通过在支架滑槽17中滑动，连杆滑块13通过紧固螺钉14固定，在提升穿戴式直播终端用支架的稳定性的同时，实现了穿戴式直播终端用支架大角度调节功能。
42.作为本实用新型的一种实施方式，请参阅附图1、图5所示，调节连杆4上设置有稳定绳收纳装置8，稳定绳收纳装置8包括收纳盒壳体87，收纳盒壳体87中设置有固定轴81及拨块转轴88；
43.固定轴81上套接有转动轴套85，固定轴81一端固定有扭力弹簧82，扭力弹簧82远离固定轴81一端固定连接有棘轮83，棘轮83与转动轴套85固定连接，转动轴套85上饶有稳定绳86，且稳定绳86的一端固定安装在转动轴套85上，稳定绳86固定连接有肩部绑带9，棘轮83啮合有止回棘爪84，止回棘爪84固定连接有收纳拨块15，收纳拨块15转动安装在拨块转轴88上，收纳拨块15在周向弹性作用力下转动；具体的，在扭力弹簧82、棘轮83、止回棘爪84及收纳拨块15的共同作用下，实现稳定绳收纳装置8对稳定绳86的收纳功能，避免了出现稳定绳86缠绕打结问题的发生；进一步的，稳定绳86固定连接有肩部绑带9，两侧肩部绑带9及护腰1与人体共同形成三角形稳定结构，进一步提升穿戴式直播终端用支架的稳定性。
44.作为本实用新型的一种实施方式，请参阅附图6所示，护腰1内部设置支撑条16，增强了穿戴式直播终端用支架支撑的强度及其与人体的贴合度，进一步增强了穿戴式直播终端用支架的稳定性及舒适性。
45.本实用新型的工作原理：本实用新型的夹持操作通过弹性夹持装置7进行，弹性夹持装置7布置有拉力调节组件71，针对不同尺寸的直播终端设备，调节拉力调节组件71的位置，将弹性元件73的一端固定在终端支撑面板5上，进而调节夹持挡板72夹持力的大小，增强了穿戴式直播终端用支架夹持的稳定性及对直播终端设备的适用性，避免了因夹持力过大或过小对直播终端设备的损害风险；另外，在弹性夹持装置7中布置有弹性元件73，弹性元件73的伸缩功能可以对抖动进行调节，进而有效避免了穿戴式直播终端用支架抖动问题；进一步地，护腰1连接有护腰连接组件12，在固定卡槽121与固定卡套122卡接固定的作用下，实现护腰1与第一支架2连接的稳定性，以及护腰连接与拆卸的便捷性；另外，第一支架2与第二支架3间设置有调节连杆4，三者共同构成三角形稳定结构，进一步提升了穿戴式直播终端用支架的稳定性，同时增强了穿戴式直播终端用支架大角度调节功能；进一步地，调节连杆4上设置有稳定绳收纳装置8，稳定绳收纳装置8能够实现对稳定绳86的收纳功能，避免了出现稳定绳86缠绕打结问题的发生；进一步的，稳定绳86固定连接有肩部绑带9，两侧肩部绑带9及护腰1与人体共同形成三角形稳定结构，进一步提升穿戴式直播终端用支架的稳定性；再有，护腰1内部设置支撑条16，增强了穿戴式直播终端用支架支撑的强度及其与人体的贴合度，进一步增强了穿戴式直播终端用支架的稳定性及舒适性。
