一种处理含pva高浓度有机废水的装置
技术领域
1.本实用新型涉及污水处理领域，尤其涉及一种处理含pva高浓度有机废水的装置。


背景技术：

2.高浓度有机废水一般是指由造纸、皮革及食品等行业排出的cod在2000mg/l以上的废水，这些废水中含有大量的碳水化合物、脂肪、蛋白质、纤维素等有机物，如果直接排放，会对环境造成严重污染，为此，一般在将有机废水排出前一般都需经过将有机废水进行处理，为此，提出一种处理含pva高浓度有机废水的装置。
3.现有处理装置部分一般都是使用物理处理法对有机废水进行处理，物理处理法虽然处理成本低，但物理处理法一般效果较差，而还有部分处理装置一般都是采用生物处理法，虽然生物处理法处理效果较好，但伴随着的是处理成本较高，为此，现急需进行技术改进。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种处理含pva高浓度有机废水的装置，对比现有的有机废水的装置，该装置通过设置的反应池，使储水盒内的水流入反应池时，启动伺服电机，使伺服电机带动搅拌辊进行旋转，从而对进入反应池内的废水进行搅拌，然后启动充氧机，通过输氧管将气体通过进氧口喷入反应池内，从而使反应池内进行铁碳微电解处理，以此达到降解有机污染物的目的。
5.为实现上述目的，本实用新型提供了如下技术方案：包括处理桶，所述处理桶的上表面固定连接有注入管，所述处理桶一侧外壁的上端固定连接有纯碱放料口，所述处理桶靠近纯碱放料口一侧外壁的下端设置有阳离子聚丙烯酰胺注入口，所述处理桶内部的上端设置有储水盒，所述储水盒的下端设置有反应池；
6.所述反应池的一侧外壁固定连接有安装盒，所述安装盒内部的上端设置有伺服电机，所述伺服电机的输出端贯穿安装盒和反应池并固定连接有搅拌辊，所述安装盒的内底面固定连接有充氧机，所述充氧机的输出端贯穿安装盒并固定连接有输氧管，所述输氧管的上表面设置有多个进氧口，所述处理桶内部的下端设置有沉淀池，所述沉淀池的下端设置有滤板，所述处理桶的下表面固定连接有排出管；
7.通过上述技术方案，对比现有的有机废水的装置，该装置通过设置的沉淀池，通过阳离子聚丙烯酰胺注入口将阳离子聚丙烯酰胺注入沉淀池内，通过阳离子聚丙烯酰胺具有多种活泼的基团，以此达到将沉淀池内进行絮凝沉淀的目的。
8.进一步地，所述反应池上表面的一侧设置有多个透气孔；
9.通过上述技术方案，通过反应池上表面的一侧设置有多个透气孔可更好地将气体进行排出。
10.进一步地，所述处理桶的下表面固定连接有多个支撑腿；
11.通过上述技术方案，通过处理桶的下表面固定连接有多个支撑腿可更好地为支撑
腿起到支撑作用。
12.进一步地，所述纯碱放料口与储水盒贯通连接；
13.通过上述技术方案，通过纯碱放料口与储水盒贯通连接可更好地将纯碱放入储水盒内。
14.进一步地，所述处理桶靠近纯碱放料口一侧外壁的中部设置有进气孔；
15.通过上述技术方案，通过处理桶靠近纯碱放料口一侧外壁的中部设置有进气孔可更好地使气体进入安装盒内。
16.进一步地，所述储水盒与反应池贯通连接；
17.通过上述技术方案，通过储水盒与反应池贯通连接可更好地使储水盒内的废水流入反应池内。
18.进一步地，所述滤板与处理桶两侧内壁的下端滑动连接；
19.通过上述技术方案，通过滤板与处理桶两侧内壁的下端滑动连接可更好地将滤板进行抽出。
20.进一步地，所述阳离子聚丙烯酰胺注入口与沉淀池贯通连接；
21.通过上述技术方案，通过阳离子聚丙烯酰胺注入口与沉淀池贯通连接可更好地将阳离子聚丙烯酰胺通过阳离子聚丙烯酰胺注入口放入沉淀池内。
22.本实用新型具有如下有益效果：
23.1、本实用新型提出的一种处理含pva高浓度有机废水的装置，对比现有的有机废水的装置，该装置通过设置的反应池，使储水盒内的水流入反应池时，启动伺服电机，使伺服电机带动搅拌辊进行旋转，从而对进入反应池内的废水进行搅拌，然后启动充氧机，通过输氧管将气体通过进氧口喷入反应池内，从而使反应池内进行铁碳微电解处理，以此达到降解有机污染物的目的。
24.2、本实用新型提出的一种处理含pva高浓度有机废水的装置，对比现有的有机废水的装置，该装置通过设置有机废水在反应池内进行铁碳微电解进行反应，使废水中的微电解材料自身产生1.2v电位差对废水进行电解处理，以达到降解有机污染物的目的，再通过设置的沉淀池，通过阳离子聚丙烯酰胺对沉淀池内有机物起到絮凝沉淀的作用，避免了以往装置使用物理处理法和生物处理法导致成本或处理效果不佳的问题。
25.3、本实用新型提出的一种处理含pva高浓度有机废水的装置，对比现有的有机废水的装置，该装置通过设置的沉淀池，通过阳离子聚丙烯酰胺注入口将阳离子聚丙烯酰胺注入沉淀池内，通过阳离子聚丙烯酰胺具有多种活泼的基团，以此达到将沉淀池内进行絮凝沉淀的目的。
附图说明

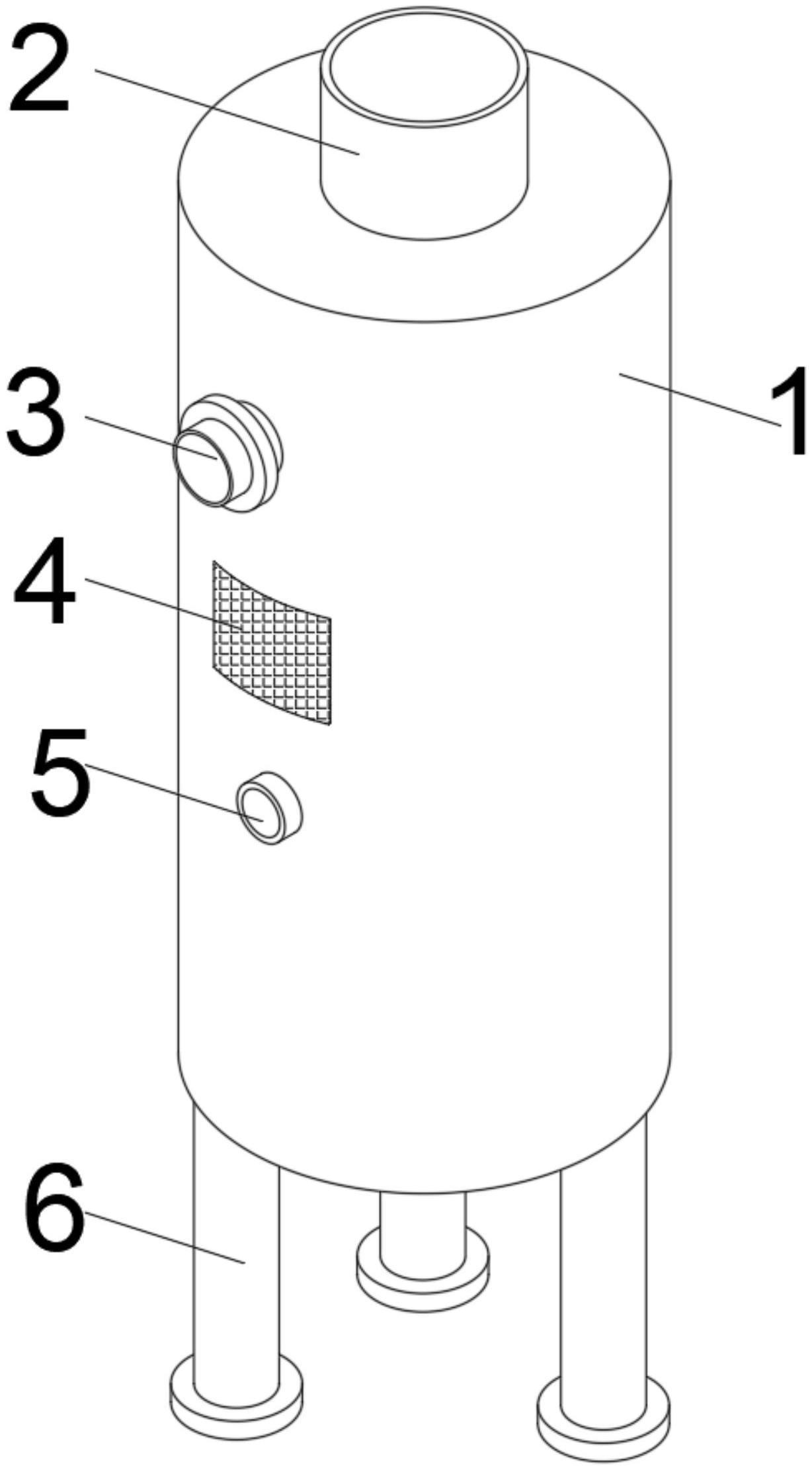

26.图1为本实用新型提出的一种处理含pva高浓度有机废水的装置的轴测图；
27.图2为本实用新型提出的一种处理含pva高浓度有机废水的装置的正剖图；
28.图3为本实用新型提出的一种处理含pva高浓度有机废水的装置中滤板的轴测图；
29.图4为图2中a处的放大图。
30.图例说明：
31.1、处理桶；2、注入管；3、纯碱放料口；4、进气孔；5、阳离子聚丙烯酰胺注入口；6、支
撑腿；7、沉淀池；8、排出管；9、滤板；10、进氧口；11、输氧管；12、搅拌辊；13、反应池；14、透气孔；15、储水盒；16、安装盒；17、充氧机；18、伺服电机。
具体实施方式
32.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
33.参照图1-4，本实用新型提供的一种实施例：包括处理桶1，处理桶1的上表面固定连接有注入管2，处理桶1一侧外壁的上端固定连接有纯碱放料口3，处理桶1靠近纯碱放料口3一侧外壁的下端设置有阳离子聚丙烯酰胺注入口5，处理桶1内部的上端设置有储水盒15，储水盒15的下端设置有反应池13；
34.反应池13的一侧外壁固定连接有安装盒16，安装盒16内部的上端设置有伺服电机18，伺服电机18的输出端贯穿安装盒16和反应池13并固定连接有搅拌辊12，安装盒16的内底面固定连接有充氧机17，充氧机17的输出端贯穿安装盒16并固定连接有输氧管11，输氧管11的上表面设置有多个进氧口10，处理桶1内部的下端设置有沉淀池7，沉淀池7的下端设置有滤板9，处理桶1的下表面固定连接有排出管8；
35.对比现有的有机废水的装置，该装置通过设置的沉淀池7，通过阳离子聚丙烯酰胺注入口5将阳离子聚丙烯酰胺注入沉淀池7内，通过阳离子聚丙烯酰胺具有多种活泼的基团，以此达到将沉淀池7内进行絮凝沉淀的目的。
36.反应池13上表面的一侧设置有多个透气孔14，通过反应池13上表面的一侧设置有多个透气孔14可更好地将气体进行排出，处理桶1的下表面固定连接有多个支撑腿6，通过处理桶1的下表面固定连接有多个支撑腿6可更好地为支撑腿6起到支撑作用，纯碱放料口3与储水盒15贯通连接，通过纯碱放料口3与储水盒15贯通连接可更好地将纯碱放入储水盒15内，处理桶1靠近纯碱放料口3一侧外壁的中部设置有进气孔4，通过处理桶1靠近纯碱放料口3一侧外壁的中部设置有进气孔4可更好地使气体进入安装盒16内，储水盒15与反应池13贯通连接，通过储水盒15与反应池13贯通连接可更好地使储水盒15内的废水流入反应池13内，滤板9与处理桶1两侧内壁的下端滑动连接，通过滤板9与处理桶1两侧内壁的下端滑动连接可更好地将滤板9进行抽出，阳离子聚丙烯酰胺注入口5与沉淀池7贯通连接，通过阳离子聚丙烯酰胺注入口5与沉淀池7贯通连接可更好地将阳离子聚丙烯酰胺通过阳离子聚丙烯酰胺注入口5放入沉淀池7内。
37.工作原理：使用时，通过注入管2将有机废水注入储水盒15内，再通过纯碱放料口3将纯碱放入储水盒15内，以此将有机废水的ph值进行降低，然后在流入反应池13内，启动伺服电机18，使伺服电机18带动搅拌辊12进行旋转，从而对进入反应池13内的废水进行搅拌，然后启动充氧机17，通过输氧管11将气体通过进氧口10喷入反应池13内，利用充氧机17对其进行曝气，从而使反应池13内进行铁碳微电解处理，然后再流入沉淀池7内，再通过阳离子聚丙烯酰胺注入口5将阳离子聚丙烯酰胺注入沉淀池7内，通过阳离子聚丙烯酰胺将沉淀池7内的有机物进行絮凝沉淀的目的，然后流入滤板9上，使滤板9将沉淀的有机物进行滤除，从而使水从排出管8流出，进入下一道处理工序，当滤板9滤除的沉淀物过多时可将其拉
出进行清除。
