1.本实用新型涉及路桥施工装置领域，尤其涉及一种盖梁型钢平台的卸落装置。


背景技术：

2.目前路桥施工盖梁时，多常采用穿芯棒法施工，在桥墩上部预埋穿芯棒，在穿芯棒上设置有弧面槽的垫板，然后再在垫板上设置沙箱临时支座，用来支撑、卸落盖梁型钢平台。
3.现有的沙箱临时支座与穿芯棒安装需要配合弧面槽垫板以确保沙箱临时支座的稳定性，需要多名工人配合才能完成沙箱临时支座的安装，另外而现有的沙箱临时支座多在沙箱下部的外壁上开设卸沙孔，并用螺栓进行封口，沙箱内的沙子因受重压而变密实，不易从卸沙孔中流出，需要人工将砂子缓慢掏出，以达到卸落型钢平台和底模的目的；由于是高空作业，人工装沙箱临时支座及掏出沙箱内沙子落梁的操作，容易引发施工事故，同时造成落梁施工效率低下的问题。现提出一种盖梁型钢平台的卸落装置，直接套设在穿芯棒上，既保证了穿芯棒与沙箱的高效牢靠的安装，又能够实现快速的卸落盖梁型平台。


技术实现要素：

4.针对现有的临时沙箱支座存在的上述问题，现提供一种盖梁型钢平台的卸落装置，能够高效便捷的卸落型钢平台和底模。
5.具体技术方案如下：一种盖梁型钢平台的卸落装置，包括：水平贯穿桥墩的穿芯棒、安装于所述穿芯棒上的沙箱、设置于所述沙箱下部的储沙仓、设置于所述储沙仓内用以控制所述沙箱底部流沙通道开闭的调节机构；所述沙箱包括内箱、滑动套设于所述内箱外的外箱，所述外箱上开设有供所述穿芯棒贯穿通过的通孔，所述外箱底部开设有流沙通道，所述穿芯棒通过所述通孔穿设于所述外箱上。
6.上述盖梁型钢平台卸落装置，还具有这样的特征：所述调节机构包括：设置于所述出沙口处的盖板、设置于所述盖板背面的齿条、调节所述盖板移动的销轴、所述销轴上设置有与所述齿条相啮合的齿轮。
7.上述盖梁型钢平台卸落装置，还具有这样的特征：所述调节机构还包括固定杆，所述固定杆与所述盖板相抵接。
8.上述盖梁型钢平台卸落装置，还具有这样的特征：所述固定杆的数目不少于2个。
9.上述盖梁型钢平台卸落装置，还具有这样的特征：所述外箱上设置有挂钩。
10.上述盖梁型钢平台卸落装置，还具有这样的特征：所述外箱底部设置有“v”形槽。
11.上述盖梁型钢平台卸落装置，还具有这样的特征：所述内箱底部开设有半圆形开口。
12.上述技术方案的有益效果是：
13.1、本实用新型流沙通道设置在外箱中间，且与外箱底部设置的“v”形槽相连通，使沙子更容易流出，能够避免流沙通道阻塞。
14.2、本实用新型的调节机构通过齿轮齿条的相互啮合的结构控制盖板移动，用来封堵/开启流沙通道，操作便捷、省力。
15.3、本实用新型中沙子在储沙仓和沙箱内转换，能够避免沙子被污染结块。
16.4、外箱上设置有挂钩，方便整体转运。
17.5、本实用新型可根据穿芯棒的直径，在外箱设置通孔，直接安装在穿芯棒上，便于和使用过程更加稳定牢靠。
附图说明

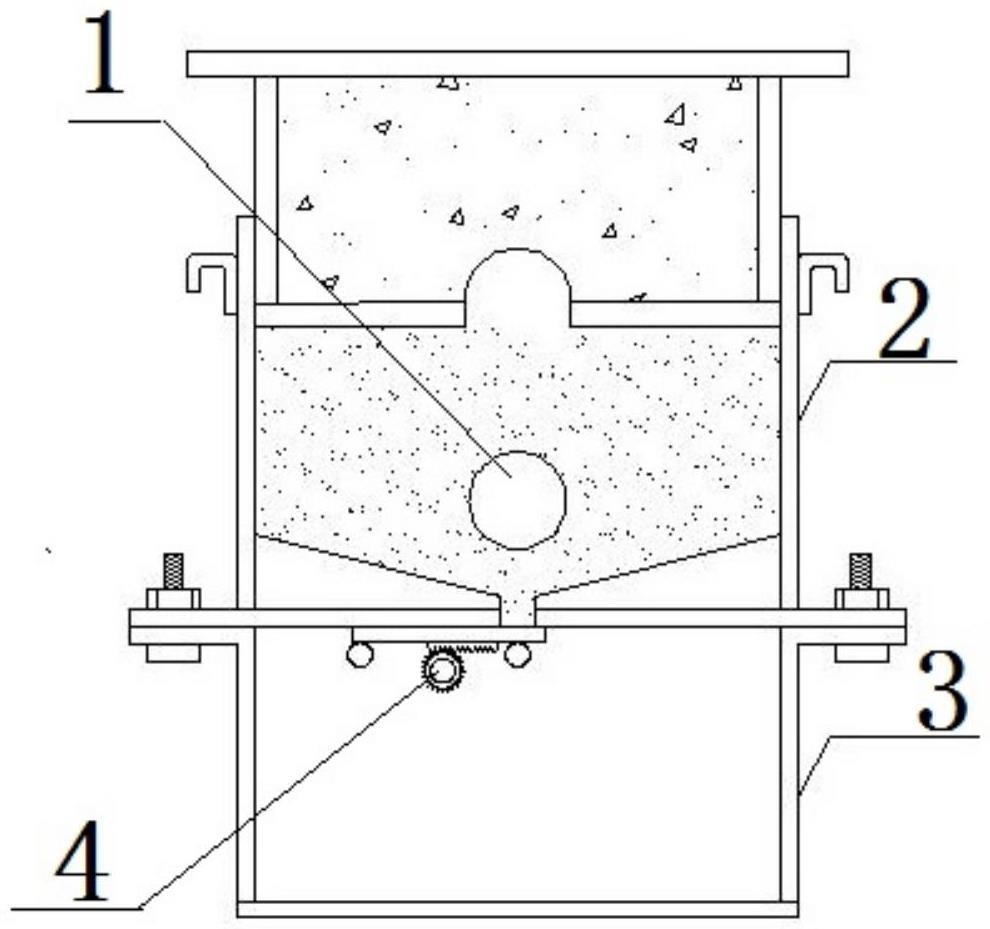

18.图1本实用新型结构示意图；
19.图2本实用新型穿芯棒、外箱、内箱爆炸结构示意图；
20.图3本实用新型储沙仓结构示意图；
21.图4本实用新型盖板及转动销轴结构示意图；
22.图5本实用新型的一个实施例中卸落装置与盖梁安装结构示意图。
23.1-穿芯棒；2-沙箱；21-内箱；22-外箱；23-通孔；24-流沙通道；25-挂钩；26-v”形槽；3-储沙仓；4-调节机构；41-盖板；42-齿条；43-销轴；44-齿轮；45-固定杆。
具体实施方式
24.下面将结合本实用新型实施例对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。
26.下面结合具体实施例对本实用新型作进一步说明，但不作为本实用新型的限定。
27.如附图1、附图2所示：本实用新型实施例提供了一种盖梁型钢平台的卸落装置，在桥梁墩柱浇筑时选取合适的高度预埋穿芯棒1，外箱22上开设有可供穿芯棒1穿过的通孔23，穿芯棒1通过通孔23穿设于外箱22上，外箱22滑动套设在内箱21外，还包括设置于沙箱2下部的储沙仓3、设置于储沙仓3内用以控制沙箱2底部流沙通道开闭的调节机构4。
28.如附图5所示:本实用新型的卸落装置直接安装在预留于桥墩上的穿芯棒1上，免去了需要在穿芯棒上设置底部带弧面槽的垫板来配合沙箱临时支座的安装，加快了临时沙箱支座的安装效率。
29.具体的，如附图1-2所示：储沙仓3内设置的调节机构4能控制流沙通道24的开闭，使外箱22内的沙子流入到储沙仓3里，调节机构4包括：设置于流沙通道24处的盖板41、设置于盖板41背面的齿条42、调节盖板41移动的销轴43、销轴43上设置有与齿条42相啮合的齿轮44，转动销轴43能控制盖板41移动，销轴43数量不少于2个，销轴43上设置的齿轮44与盖板41背面设置的齿条42相啮合。
30.进一步地，如附图3-4所示，调节销轴43转动，能控制盖板41移动，盖板41在左右移动时能闭合/开启流沙通道24，在卸落操作时，转动调节销轴43，调节盖板41横向移动，直到流沙通道24开启，外箱22内的沙子通过流沙通道24流入到储沙仓3内，随着外箱22中沙子的
减少，外箱21下降与支撑结构脱离，竖直方向的流沙通道24能将沙箱2与储沙仓3连通起来，沙箱内压密实的沙块能顺畅的流入到储沙仓3中，能够高效的完成盖梁卸落操作。
31.于上述技术方案更进一步的，外箱22底部设置有“v”形槽26；如附图1-2所示外箱底部设置的“v”形槽26，在调节机构4控制流沙通道24开启时，由于外箱22底部设置有“v”形槽，使得沙子能更加顺利的通过流沙通道24流入到储沙仓3内。为便于整体吊装运输，另外外箱22上设置有挂钩25。
32.本实用新型中，沙箱2、储沙仓3与外界环境隔绝，能够避免沙子被污染结块，实用性强。
33.本实用新型中，内箱21底部开设有半圆开口；便于在内箱21在卸落时与穿芯棒相抵接。
34.以上仅为本实用新型较佳的实施例，并非因此限制本实用新型的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本实用新型说明书内容所作出的等同替换和显而易见的变化所得到的方案，均应当包含在本实用新型的保护范围内。


技术特征：
1.一种盖梁型钢平台的卸落装置，其特征在于，包括：水平贯穿桥墩的穿芯棒(1)、安装于所述穿芯棒(1)上的沙箱(2)、设置于所述沙箱(2)下部的储沙仓(3)、设置于所述储沙仓(3)内用以控制所述沙箱(2)底部流沙通道开闭的调节机构(4)；所述沙箱(2)包括内箱(21)、滑动套设于所述内箱(21)外的外箱(22)，所述外箱(22)上开设有供所述穿芯棒(1)贯穿通过的通孔(23)，所述外箱(22)底部开设有流沙通道(24)，所述穿芯棒(1)通过所述通孔(23)穿设于所述外箱(22)上。2.根据权利要求1所述的盖梁型钢平台的卸落装置，其特征在于，所述调节机构(4)包括：设置于所述流沙通道(24)处的盖板(41)、设置于所述盖板(41)背面的齿条(42)、调节所述盖板(41)移动的销轴(43)、所述销轴(43)上设置有与所述齿条(42)相啮合的齿轮(44)。3.根据权利要求2所述的盖梁型钢平台的卸落装置，其特征在于：所述调节机构(4)还包括固定杆(45)，所述固定杆(45)与所述盖板(41)相抵接。4.根据权利要求3所述的盖梁型钢平台的卸落装置，其特征在于：所述固定杆(45)的数目不少于2个。5.根据权利要求1-4任一项所述的盖梁型钢平台的卸落装置，其特征在于：所述外箱(22)上设置有挂钩(25)。6.根据权利要求1所述的盖梁型钢平台的卸落装置，其特征在于，所述外箱(22)底部设置有“v”形槽(26)。7.根据权利要求1所述的盖梁型钢平台的卸落装置，其特征在于：所述内箱(21)底部开设有半圆形开口。

技术总结
本实用新型公开了一种盖梁型钢平台的卸落装置，包括：水平贯穿桥墩的穿芯棒、安装于穿芯棒上的沙箱、设置于沙箱下部储沙仓、设置于储沙仓内的调节机构；沙箱包括内箱、滑动套设于内箱外的外箱，外箱上开设有供穿芯棒贯穿通过的通孔，外箱底部开设有流沙通道，调节机构能控制流沙通道的开闭，内箱底部开设有半圆开口；外箱内的沙子能顺利的流入到储沙仓，同时能够根据穿芯棒的直径定制沙箱，沙箱能直接安装在穿芯棒上，固定牢靠，安装拆卸方便，实用性强。强。强。


技术研发人员：陈远 陈凯 胡燕立 韩凤友 程伟 曹松 冯军声
受保护的技术使用者：中国一冶集团有限公司
技术研发日：2023.03.13
技术公布日：2023/10/27
